室外给水管道试压旁站监理

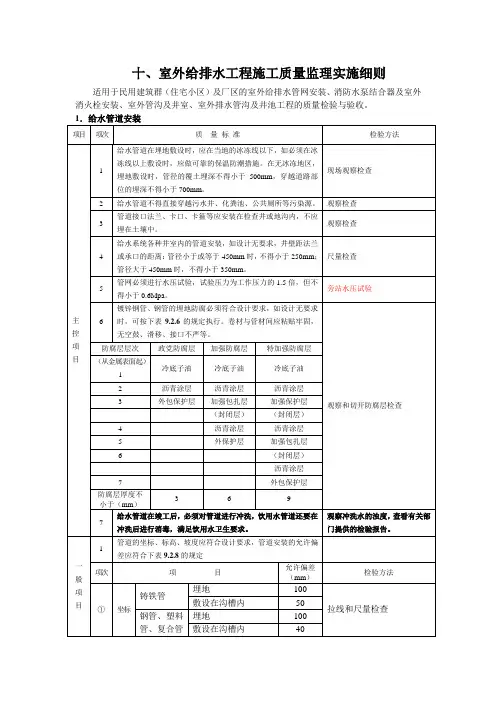

十、室外给排水工程施工质量监理实施细则

适用于民用建筑群（住宅小区）及厂区的室外给排水管网安装、消防水泵结合器及室外消火栓安装、室外管沟及井室、室外排水管沟及井池工程的质量检验与验收。

1．给水管道安装

项目 项次 质 量 标 准 检验方法

主控项目 1 给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上敷设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时，管径的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm。 现场观察检查

2 给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。 观察检查

3 管道接口法兰、卡口、卡箍等应安装在检查井或地沟内，不应埋在土壤中。 观察检查

4 给水系统各种井室内的管道安装，如设计无要求，井壁距法兰或承口的距离：管径小于或等于450mm时，不得小于250mm；管径大于450mm时，不得小于350mm。 尺量检查

5 管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6Mpa。 旁站水压试验

6 镀锌钢管、钢管的埋地防腐必须符合设计要求，如设计无要求时，可按下表9.2.6的规定执行。卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等。

观察和切开防腐层检查 防腐层层次 政党防腐层 加强防腐层 特加强防腐层

（从金属表面起）

1 冷底子油 冷底子油 冷底子油

2 沥青涂层 沥青涂层 沥青涂层

3 外包保护层 加强包扎层 加强保护层

（封闭层） （封闭层）

4 沥青涂层 沥青涂层

5 外保护层 加强包扎层

6 （封闭层）

沥青涂层

7 外包保护层

防腐层厚度不小于（mm） 3 6 9

7 给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。 观察冲洗水的浊度，查看有关部门提供的检验报告。

一般项目 1 管道的坐标、标高、坡度应符合设计要求，管道安装的允许偏差应符合下表9.2.8的规定

给排水监理实施细则

一、工程概述

本工程为工程名称，位于工程地点，总建筑面积为建筑面积平方米。该工程包括具体建筑功能或用途等。给排水工程作为建筑工程的重要组成部分，其施工质量直接影响到建筑物的使用功能和安全性。

二、监理依据

1、 国家和地方现行的有关工程建设的法律法规、标准规范，如《建筑给水排水设计规范》（GB 50015-2019）、《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）等。

2、 本工程的设计文件、施工图纸及相关技术说明。

3、 建设工程监理合同、施工合同及其他相关合同文件。

三、监理工作流程

1、 施工准备阶段

审查施工单位提交的施工组织设计、施工方案，重点审查给排水工程的施工工艺、质量保证措施、安全措施等。

审查施工单位的质量保证体系、安全生产管理体系是否健全。

检查施工单位的施工人员、技术人员的资质是否符合要求。 检查施工单位的施工机械设备、检测仪器是否完好，能否满足施工需要。

2、 材料设备进场验收阶段

审查施工单位提交的材料设备清单，核对材料设备的规格、型号、数量是否与设计要求相符。

对进场的材料设备进行外观检查，检查其是否有损坏、变形、锈蚀等情况。

对需要进行复验的材料设备，见证施工单位取样送检，检验合格后方可使用。

3、 施工过程监理阶段

巡视施工现场，检查施工单位是否按照施工方案和施工规范进行施工，发现问题及时要求施工单位整改。

对隐蔽工程进行验收，重点检查给排水管道的敷设、连接、防腐、保温等是否符合要求。

对给排水系统的试压、试水、通水等试验进行旁站监理，确保试验结果符合设计和规范要求。

4、 竣工验收阶段

审查施工单位提交的竣工验收资料，包括施工过程中的各种检验报告、试验报告、验收记录等。

组织对给排水工程进行预验收，对发现的问题要求施工单位整改。 参加建设单位组织的竣工验收，签署监理意见。

四、监理工作的控制要点及目标值

旁站监理的范围和具体工作措施

一、旁站监理范围

1、基础工程：管桩施工，基础施工及砼浇筑；基础防水施工，基础土方回填。

2、主体结构：大型梁柱节点钢筋隐蔽过程，砼浇筑；

3、设备工程：给排水试压、电气安装测试、空调工程测试；

4、其他部位：原材料进场的复试抽样等

5、建筑工程：

1）有防水要求房间的防水施工及相关蓄水检验，蓄水时间不少于２4小时；

2）屋面防水施工及蓄水（淋水）试验，淋水时间不少于2小时；

3）通风管道通风试验；

6、市政工程使用试验汇总表：

1）污水管道闭水试验；

2）给水管道水压试验；

3）热力管道水压试验；

4）煤气管道系统试验；

5）电信管道试通试验；

6）水泵安装使用功能试验；

7）取水管井的抽水试验。

7、塔吊、重型起重机械拆装等重大危险源的旁站监理。

二、旁站工作内容： 1、检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；

2、在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况；

3、核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验；

4、做好旁站监理记录和监理日记，保存旁站监理资料。

三、旁站的职责：

1、要求施工方根据监理方制定的旁站监理计划，在这些关键部位、关键工序施工前，应当书面通知项目监理机构，由项目总监安排监理人员按照旁让监理方案实施现场旁站监理；

2、旁站监理人员应当认真履行职责，对需要实施旁站监理的关键部位、关键工序在施工现场跟班监督、及时发现和处理旁站监理的过程中出现的质量问题，如实准确地做好旁站监理纪录。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的，不得进行下一道工序施工。

3、旁站监理人员实施旁站监理时，发现施工企业有违反工程建设强制性标准行为的，有权责令施工企业立即整改；发现其施工活动已经或者可能危及工程质量的，应当及时向监理工程师或者总监理工程师报告，由总监理工程师下达局部暂停令或者采取其他应急措施； 4、旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的确良重要依据。对于需要旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文件上签字。在工程竣工验收后，应当将旁站监理记录存档备查。

管道系统安装监理旁站记录

1. 项目背景

本文档记录了管道系统安装的监理旁站记录，以便评估管道系统的安装质量和合规性。

2. 监理旁站内容

2.1 管道材料

- 验收管道材料的完整性和质量。

- 检查管道材料的标识和规格是否与设计文件一致。

2.2 管道安装

- 观察管道安装过程是否按照设计要求进行。

- 检查管道的支撑和固定方式是否符合规范。

- 检查管道连接件的安装是否牢固，并进行必要的非破坏性检测。

- 检查管道的施工质量和外观缺陷。

2.3 管道保温

- 检查管道保温材料的选择和施工是否符合规范。 - 验收管道保温施工质量，确保保温层的完整和密封性。

2.4 管道测试

- 观察管道系统的压力测试，确保测试过程符合规范。

- 验收压力测试结果，确保管道系统的密封性和稳定性。

3. 监理旁站记录

3.1 记录时间

- 记录监理旁站的具体日期、时间和地点。

3.2 记录人员

- 记录参与监理旁站的工作人员名称和职务。

3.3 记录内容

- 按照监理旁站内容的顺序，记录每项检查的结果和评价。

- 对于发现的问题或不合规情况，详细描述并建议采取的纠正措施。

4. 监理旁站记录的使用

- 监理旁站记录应作为评估管道系统安装质量的重要依据。 - 监理旁站记录应与其他相关文件一同存档，并定期检查和审查。
