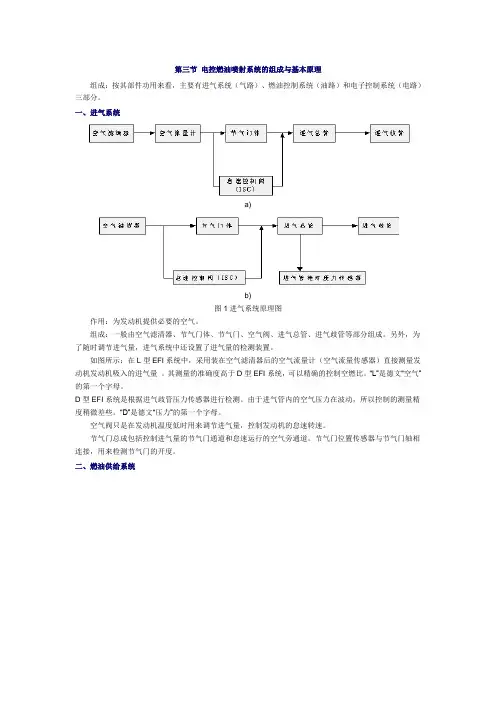

第三节 电控燃油喷射系统的组成与基本原理
组成：按其部件功用来看，主要有进气系统（气路）、燃油控制系统（油路）和电子控制系统（电路）三部分。
一、进气系统
a)
b)
图1进气系统原理图
作用：为发动机提供必要的空气。
组成：一般由空气滤清器、节气门体、节气门、空气阀、进气总管、进气歧管等部分组成。另外，为了随时调节进气量，进气系统中还设置了进气量的检测装置。
如图所示：在L型EFI系统中，采用装在空气滤清器后的空气流量计（空气流量传感器）直接测量发动机发动机吸入的进气量 。其测量的准确度高于D型EFI系统，可以精确的控制空燃比。“L”是德文“空气”的第一个字母。
D型EFI系统是根据进气歧管压力传感器进行检测。由于进气管内的空气压力在波动，所以控制的测量精度稍微差些。“D”是德文“压力”的第一个字母。
空气阀只是在发动机温度低时用来调节进气量，控制发动机的怠速转速。
节气门总成包括控制进气量的节气门通道和怠速运行的空气旁通道。节气门位置传感器与节气门轴相连接，用来检测节气门的开度。
二、燃油供给系统 图2燃油供给系统工作流程图
作用：向气缸提供燃烧所需要的燃油。
组成：如图所示，燃油供给系统通常由电动汽油泵、汽油滤清器、压力调节器、脉动阻尼器、
喷油器和冷起动喷油器组成。
工作原理：如图所示，在电控汽油喷射系统中，汽油由电动汽油泵从油箱中泵出，经汽油滤清器等输送到电磁喷油器和冷起动喷油器调节器与喷油器并联，保证供给电磁喷油器内的汽油压力与喷射环境的压力之差（喷油压差）保持不变。燃油泵按其安装位置可以分为外装泵和内装泵两种。外装泵将泵装载油箱之外的输油管路中，内装泵则是将泵安装在燃油箱内。与外装泵相比，内装泵不易产生气阻和燃油泄露，而且嘈声小。目前多数EFI采用内装泵。
脉动阻尼器可以消除喷油时油压产生的微小波动，进一步稳定油压。电磁喷油器按照发动机控制的喷油脉冲信号把汽油喷入进气道。当冷却水温度低时，冷起动喷油器将汽油喷入进气总管，以改善发动机低温时的起动性能。
电控燃油喷射系统(EFI)图解
EFI的优点:
1、在任何情况下都能获得精确的空燃比
2、混合气的各缸分配均匀性好
3、采用EFI的汽车加速性能好
4、充气效率高
5、良好的启动性能和减速减油或断油
EFI的工作原理：
电控汽油喷射系统主要由下列四部分组成：
进气系统 供油系统 控制系统 点火系统
如下图：
1、进气系统如下图：
2、供油系统
主要由油压调节器、喷油器和喷油泵组成。
供油系统的工作原理图：
喷油泵工作原理
燃油泵装在油箱内，涡轮泵由电机驱动。当泵内油压超过一定值时，燃油顶开单向阀向油路供油。当油路堵塞时，卸压阀开启，泄出的燃油返回油箱。
如下图：
喷油器工作原理：
喷油器是电磁式的。当喷油器不工作时，针阀在回位弹簧作用下将喷油孔封住。当ECU的喷油控制信号将喷油器的电磁线圈与电源回路接通时，针阀才在电磁力的吸引下克服弹簧压力、摩擦力和自身重量，从静止位置往上升起，燃油喷出。
多点喷油系统中喷油器通过绝缘垫圈安装 在进气歧管或进气道附近的缸盖上，并用输油管将其固定。多点喷油系统每缸有一个喷油器。英文称为 multi point injection .简称 为MPI。
如下图：
喷油器
单点喷油系统的喷油器安装在节气门体上，各缸共用一个喷油器。英文为single point injection. 简称为SPI。 如下图：
油压调节器工作原理
油压力调节器的功能是调节喷油压力。喷油器喷出的油量是用改变喷油信号持续时间来进行控制的。由于进气歧管内真空度是随发动机工况而变化的，即使喷油信号的持续时间和喷油压力保持不变，工况变化时喷油量也会发生少量的变化，为了得到精确的喷油量，必须使油压A和进气歧管真空度B的总和保持不变。
如下图：
3、控制系统
控制系统由传感器、执行器和电子控制单元三部分组成
如下图：
传感器
传感器是感知信息的部件，负责向ECU提供发动机和汽车运行状况。
- 1 - 简述电控燃油喷射系统的组成以及各部件的作用。
电控燃油喷射系统是现代汽车的关键部件之一，它通过精确控制燃油的喷射量和喷射时机，使发动机能够正常运转，并达到更高的效率和更低的排放。本文将从组成和各部件的作用两个方面来介绍电控燃油喷射系统。
一、电控燃油喷射系统的组成
电控燃油喷射系统由以下几个部分组成：
1. 燃油泵：燃油泵是电控燃油喷射系统的核心部件之一，它的主要作用是将燃油从油箱中抽送到高压油管中，以供喷油嘴使用。
2. 高压油管：高压油管是燃油泵和喷油嘴之间的连接管道，它可以承受高压的燃油，并将燃油传递给喷油嘴。
3. 喷油嘴：喷油嘴是电控燃油喷射系统中最关键的部件之一，它的主要作用是将高压的燃油喷入发动机燃烧室中，以供发动机燃烧使用。
4. 进气系统：进气系统是电控燃油喷射系统中另一个重要的部件，它的主要作用是将空气引入发动机燃烧室中，以供发动机燃烧使用。
5. 传感器：传感器是电控燃油喷射系统中的重要组成部分，它可以感知发动机的工作状态，如发动机转速、负荷、氧气浓度等，并将这些信息反馈给电控单元。
6. 电控单元：电控单元是电控燃油喷射系统的控制中心，它可以根据传感器反馈的信息来精确控制燃油的喷射量和喷射时机，以确 - 2 - 保发动机的正常运转。
二、各部件的作用
1. 燃油泵的作用
燃油泵是电控燃油喷射系统中最重要的部件之一，它的主要作用是将燃油从油箱中抽送到高压油管中，以供喷油嘴使用。燃油泵可以根据发动机的工作状态来调节燃油的供应量和压力，以确保发动机正常运转。
2. 高压油管的作用
高压油管是燃油泵和喷油嘴之间的连接管道，它可以承受高压的燃油，并将燃油传递给喷油嘴。高压油管的压力和燃油的供应量可以通过燃油泵的控制来进行调节。
3. 喷油嘴的作用
喷油嘴是电控燃油喷射系统中最关键的部件之一，它的主要作用是将高压的燃油喷入发动机燃烧室中，以供发动机燃烧使用。喷油嘴的喷射量和喷射时机可以通过电控单元的控制来进行调节，以确保发动机的正常运转。
高压共轨燃油喷射系统构造及工作原理
柴油机共轨电控柴油喷射系统部件构造
4\\
六西格玛坛{v
W主要由电控单元、高压油泵、共轨管、电控喷油器及各种传感器组成。低压燃油泵泵送燃油
输入高压油泵，高压油泵将燃油加压送入高压油轨，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。
3.1.1高压油泵
@l*[~
高压油泵供油量的设计准则是保证柴油机在任何情况下喷油量和控制量之和的需求，以及起动和加速过程中燃油量变化的需求。由于共轨系统中的燃油喷射压力与燃油喷射过程无关，且高压油泵的凸轮不能保证燃油喷射正时，因此高压油泵的油压凸轮可以根据最小峰值扭矩的设计原则进行设计，接触应力最小，耐磨性最好。
bosch公司采用由柴油机驱动的三缸径向柱塞泵来产生高达135mpa的压力。该高压油泵在每个压油单元中采用了多个压油凸轮，使其峰值扭矩降低为传统高压油泵的1/9，负荷也比较均匀，降低了运行噪声。该系统中高压共轨腔中的压力的控制是通过对共轨腔中燃油的放泄来实现的，为了减小功率损耗，在喷油量较小的情况下，将关闭三缸径向柱塞泵中的一个压油单元使供油量减少。
电气安装公司采用三作用凸轮直列泵产生高压。高压油泵采用控制低压燃油有效进油的方法。
工作过程：
_7[）w（g/r&e.h-gu）
（1）柱塞下行，控制阀开启，低压燃油经控制阀流入柱塞腔；
质量SPC、六西格玛、TS16949、MSA、fmea6gwd0d |%^w/P(_
六西格玛品质论坛o9w
（2） 柱塞上升，但控制阀未通电且打开。低压燃油通过控制阀流回低压室； （3）在达到供油量定时时，控制阀通电，使之关闭，回流油路被切断，柱塞腔中的燃油被压缩，燃油经出油阀进入高压油轨。利用控制阀关闭时间的不同，控制进入高压油轨的油量的多少，从而达到控制高压油轨压力的目的；
