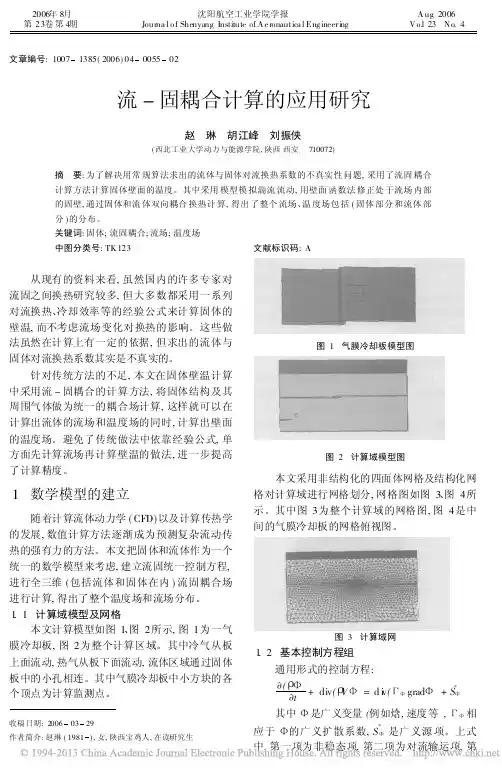

文章编号:10071385(2006)04005502流-固耦合计算的应用研究赵 琳 胡江峰 刘振侠(西北工业大学动力与能源学院,陕西西安 710072)摘 要:为了解决用常规算法求出的流体与固体对流换热系数的不真实性问题,采用了流固耦合计算方法计算固体壁面的温度。
其中采用模型模拟湍流流动,用壁面函数法修正处于流场内部的固壁,通过固体和流体双向耦合换热计算,得出了整个流场、温度场包括(固体部分和流体部分)的分布。
关键词:固体;流固耦合;流场;温度场中图分类号:TK123文献标识码:A从现有的资料来看,虽然国内的许多专家对流固之间换热研究较多,但大多数都采用一系列对流换热、冷却效率等的经验公式来计算固体的壁温,而不考虑流场变化对换热的影响。
这些做法虽然在计算上有一定的依据,但求出的流体与固体对流换热系数其实是不真实的。
针对传统方法的不足,本文在固体壁温计算中采用流-固耦合的计算方法,将固体结构及其周围气体做为统一的耦合场计算,这样就可以在计算出流体的流场和温度场的同时,计算出壁面的温度场。
避免了传统做法中依靠经验公式,单方面先计算流场再计算壁温的做法,进一步提高了计算精度。
1 数学模型的建立随着计算流体动力学(CFD)以及计算传热学的发展,数值计算方法逐渐成为预测复杂流动传热的强有力的方法。
本文把固体和流体作为一个统一的数学模型来考虑,建立流固统一控制方程,进行全三维(包括流体和固体在内)流固耦合场进行计算,得出了整个温度场和流场分布。
1.1 计算域模型及网格本文计算模型如图1、图2所示,图1为一气膜冷却板,图2为整个计算区域。
其中冷气从板上面流动,热气从板下面流动,流体区域通过固体板中的小孔相连。
其中气膜冷却板中小方块的各个顶点为计算监测点。
收稿日期:20060329作者简介:赵琳(1981),女,陕西宝鸡人,在读研究生图1气膜冷却板模型图图2 计算域模型图本文采用非结构化的四面体网格及结构化网格对计算域进行网格划分,网格图如图3、图4所示。
基于流固耦合的部分进气涡轮数值模拟研究赵瑞勇;陈晖;刘军年;毋杰【摘要】发展了三维线性插值算法用于CSD/CFD耦合计算数据交换,对某型液体火箭发动机部分进气涡轮进行了气/热/固多学科耦合数值仿真.结果表明,发展的三维线性插值程序对网格类型限制性小,计算简单,计算量小,插值结果能够满足耦合计算要求.仿真结果表明,某型火箭发动机涡轮由于其部分进气结构设计和叶轮高速旋转,设计工况下在涡轮转子入口处产生了较强的激波,激波与边界层干涉不仅使涡轮转子叶片的载荷分布出现了强烈的不均匀性,同时在叶轮的高速旋转下,该涡轮转子受到强烈的气动、热交变力冲击,其结构强度问题变得尤为突出.耦合计算分析认为设计工况下,该型涡轮结构设计,转子强度能够满足要求.【期刊名称】《火箭推进》【年(卷),期】2015(041)005【总页数】5页(P38-42)【关键词】部分进气涡轮;CFD/CSD;数值仿真【作者】赵瑞勇;陈晖;刘军年;毋杰【作者单位】西安航天动力研究所,陕西西安710100;西安航天动力研究所,陕西西安710100;西安航天动力研究所,陕西西安710100;西安航天动力研究所,陕西西安710100【正文语种】中文【中图分类】V434.21-340 引言部分进气设计的燃气涡轮机内部流动极为复杂，由于粘性和复杂几何条件引起的激波存在相互耦合，造成了流动的非定常性和非稳定性，其内流场气动特性不同于一般燃气涡轮。
某型液体火箭发动机涡轮由于其部分进气设计和叶轮高速旋转导致叶轮受到强烈的交变力冲击，对叶片应力分布产生很大影响。
考虑真实工况的气动、热载荷进行叶轮强度计算对涡轮结构设计和工程研制有着重要意义。
限于整机试验研究成本，随着计算机技术和CFD技术的发展，对涡轮进行流固耦合数值仿真成为研究该问题的重要手段。
在流固耦合仿真计算中，由于流体域和固体域耦合交界面网格疏密不一致，因此要想实现载荷传递与流固数据交换，寻求高效率、小误差的CSD/CFD数据交换方法是实现耦合技术的关键。

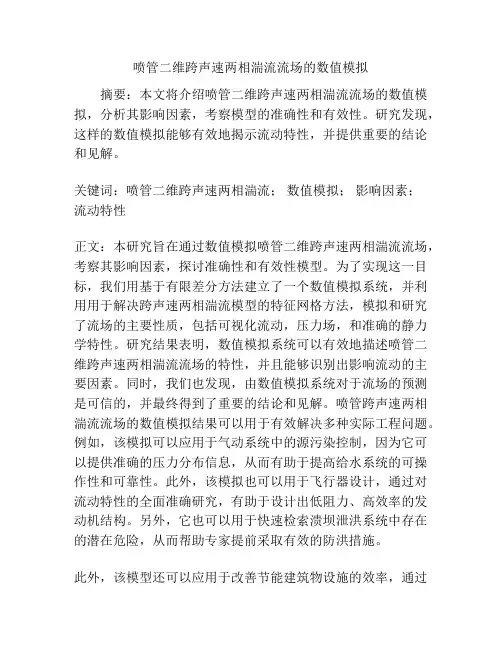

喷管二维跨声速两相湍流流场的数值模拟摘要：本文将介绍喷管二维跨声速两相湍流流场的数值模拟，分析其影响因素，考察模型的准确性和有效性。
