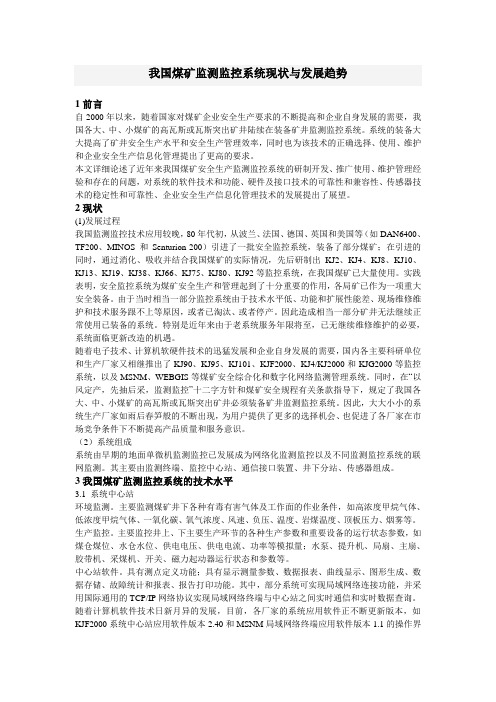

我国煤矿监测监控系统现状与发展趋势1 前言自2000年以来，随着国家对煤矿企业安全生产要求的不断提高和企业自身发展的需要，我国各大、中、小煤矿的高瓦斯或瓦斯突出矿井陆续在装备矿井监测监控系统。
系统的装备大大提高了矿井安全生产水平和安全生产管理效率，同时也为该技术的正确选择、使用、维护和企业安全生产信息化管理提出了更高的要求。
本文详细论述了近年来我国煤矿安全生产监测监控系统的研制开发、推广使用、维护管理经验和存在的问题，对系统的软件技术和功能、硬件及接口技术的可靠性和兼容性、传感器技术的稳定性和可靠性、企业安全生产信息化管理技术的发展提出了展望。
2 现状(1)发展过程我国监测监控技术应用较晚，80年代初，从波兰、法国、德国、英国和美国等（如DAN6400、TF200、MINOS和Senturion-200）引进了一批安全监控系统，装备了部分煤矿；在引进的同时，通过消化、吸收并结合我国煤矿的实际情况，先后研制出KJ2、KJ4、KJ8、KJ10、KJ13、KJ19、KJ38、KJ66、KJ75、KJ80、KJ92等监控系统，在我国煤矿已大量使用。
实践表明，安全监控系统为煤矿安全生产和管理起到了十分重要的作用，各局矿已作为一项重大安全装备。
由于当时相当一部分监控系统由于技术水平低、功能和扩展性能差、现场维修维护和技术服务跟不上等原因，或者已淘汰、或者停产。
因此造成相当一部分矿井无法继续正常使用已装备的系统。
特别是近年来由于老系统服务年限将至，已无继续维修维护的必要，系统面临更新改造的机遇。
随着电子技术、计算机软硬件技术的迅猛发展和企业自身发展的需要，国内各主要科研单位和生产厂家又相继推出了KJ90、KJ95、KJ101、KJF2000、KJ4/KJ2000和KJG2000等监控系统，以及MSNM、WEBGIS等煤矿安全综合化和数字化网络监测管理系统。
同时，在“以风定产，先抽后采，监测监控”十二字方针和煤矿安全规程有关条款指导下，规定了我国各大、中、小煤矿的高瓦斯或瓦斯突出矿井必须装备矿井监测监控系统。
瓦斯监测监控系统、设备维护、校验制度1. 概述瓦斯监测监控系统是为保障煤矿生产安全而设计的一种重要设备。
通过实时监测矿井中的瓦斯浓度，并及时报警处理，可以有效预防和处理瓦斯事故，保障矿工的生命安全。
为了确保瓦斯监测监控系统的正常工作，需要进行设备维护和校验。
本文将从以下几个方面介绍瓦斯监测监控系统、设备维护和校验制度。
2. 瓦斯监测监控系统瓦斯监测监控系统主要由以下几个部分组成：2.1 瓦斯传感器瓦斯传感器是瓦斯监测监控系统的核心组件，用于实时监测矿井中的瓦斯浓度。
常见的瓦斯传感器有电化学式传感器和红外式传感器两种。
瓦斯传感器需要定期维护和校验，以确保其准确度和灵敏度。
2.2 数据采集系统数据采集系统用于接收瓦斯传感器采集到的数据，并将其传输至监测控制中心。
数据采集系统需要保持良好的运行状态，确保数据传输的准确性和稳定性。
2.3 监测控制中心监测控制中心是瓦斯监测监控系统的核心控制单元，负责接收并处理瓦斯传感器采集的数据，并进行实时监测和报警。
监测控制中心需要定期进行维护和升级，以保证其正常运行。
3. 设备维护制度为确保瓦斯监测监控系统的长期稳定运行，需要建立设备维护制度，包括以下几个方面：3.1 日常维护日常维护主要包括清洁设备、检查连接线路、更换传感器等工作。
瓦斯监测监控系统的日常维护应由专业人员进行，按照维护操作手册进行操作。
3.2 定期维护定期维护是指按照一定的时间间隔对瓦斯监测监控系统进行维护，例如每季度或每年进行一次。
定期维护主要包括检查设备运行状态、更换老化部件、校准传感器等工作。
3.3 报警测试瓦斯监测监控系统的报警功能是其重要的保障措施之一。
定期进行报警测试，验证报警装置的工作是否正常，确保在瓦斯浓度超过限定值时能及时发出警报。
4. 校验制度为确保瓦斯监测监控系统的准确性和可靠性，需要建立校验制度，包括以下几个方面：4.1 传感器校验瓦斯传感器的定期校验是确保监测系统准确度的关键步骤。
煤矿瓦斯监测(jiān cè)监控系统煤矿瓦斯监测(jiān cè)监控系统煤矿瓦斯监测监控(jiān kònɡ)系统联网运行岗位责任制为了(wèi le)保证本矿瓦斯监测监控系统正常运行工作，严格执行监测监控系统管理方法(fāngfǎ)和各项规章制度，特制定瓦斯监测监控系统联网运行岗位责任制，进一步建立健全瓦斯监测监控组织机构，配备管理干部和具有通风和平安监测专业知识的工程技术人员，负责本矿瓦斯监测监控系统正常运行。
一、矿长岗位责任制1、矿长是瓦斯监测监控系统管理的第一责任人，要在人、财、物等方面提供保障，确保瓦斯监测监控系统的正常运行。
2、经常浏览矿井信息传输情况，保证传输信息真实可靠。
3、定期召开专题会议，经常分析故障类别及解决方法。
二、煤矿总工〔技术负责人〕岗位责任制1、总工程师〔技术负责人〕根据本矿具体情况，负责制定平安监控岗位责任制及相关工种人员操作规程。
2、负责制定不真实信息上传的处理方法。
3、定期召开专题会议，组织专业人员培训学习。
4、经常浏览矿井信息传输情况，对矿井瓦斯情况进行科学分析。
5、负责处理监控人员汇报的隐患情况。
三、平安生产矿长岗位责任制1、经常浏览矿井信息传输情况。
2负责平安监控系统运行规章制度及相关人员操作规程的检查落实。
3定期召开专题会议，深入现场第一线解决系统运行中存在的问题。
4、对弄虚作假、信息不真实传输的有关责任人及时严肃处理。
5、参与处理监控人员汇报的隐患情况。
四、井下系统维护人员岗位责任制1、严格执行瓦斯监测监控系统运行各项规章制度。
2深入井下第一线抓好瓦斯监测监控系统正常运行工作，专职管理监控系统分站、传感器、通讯电缆及局扇“三专两闭锁〞等装置。
3、负责各类传感器的维修调校后的更换和甲烷传感器的及时跟进。
4、发现监控系统运行中出现的弄虚作假、信息不真实传输、瓦斯超限、无数据、无信号等重大隐患时，有权立即停止生产进行处理，并及时向矿调度室汇报。
瓦斯监测系统管理规定1. 引言瓦斯监测系统是用于监测矿山、隧道等煤矿和有瓦斯危险的地下工程中瓦斯浓度的仪器设备。
为了保障工作人员的安全和矿山的正常运营，制定本瓦斯监测系统管理规定，明确对瓦斯监测系统的管理要求和操作规程。
2. 瓦斯监测系统的安装和日常维护2.1 安装要求瓦斯监测系统的安装应满足以下要求：•安装位置应能覆盖矿井或隧道的主要通风流向；•安装位置应远离电气设备、火源等可能引发瓦斯爆炸的场所；•安装位置应便于人员观察和维护；•安装时应注意避免遮挡或干扰瓦斯监测仪器的正常工作。
2.2 日常维护瓦斯监测系统的日常维护包括以下内容：•定期检查瓦斯监测仪表的工作状态，确保其准确性和稳定性；•定期校准瓦斯监测仪表，确保其测量结果准确可靠；•及时更换瓦斯监测仪表的电池或电源，确保其正常供电；•当瓦斯监测仪表发生故障或异常时，应及时处理或更换设备；•维护瓦斯监测系统的运行记录，记录瓦斯浓度、报警情况等相关信息。
3. 瓦斯监测系统的操作规程3.1 瓦斯监测仪表的操作瓦斯监测仪表的操作应按照以下规程进行：•操作人员应熟悉瓦斯监测仪表的使用方法和操作流程；•操作人员应按照要求佩戴个人防护装备，如安全帽、防护眼镜等；•在操作之前，应检查瓦斯监测仪表的工作状态和电池电量；•操作人员应按照瓦斯监测仪表的说明书进行操作，并注意安全事项；•操作人员应及时记录瓦斯浓度、报警情况等相关信息。
3.2 瓦斯监测报警的处理瓦斯监测系统报警时，应按照以下处理规程进行：•当瓦斯浓度达到预警值时，应及时采取措施降低瓦斯浓度；•当瓦斯浓度达到报警值时，应立即采取紧急措施撤离人员；•报警时应按照预先制定的应急预案进行处理；•报警后，应及时检修瓦斯监测系统，确保其正常工作。
4. 瓦斯监测系统的培训和考核为了保证操作人员熟练掌握瓦斯监测系统的使用方法和操作规程，应进行培训和考核。
具体要求如下：•新入职的操作人员应进行瓦斯监测系统的基本培训；•培训内容包括瓦斯监测仪表的使用方法、操作流程、安全事项等；•培训结束后，应进行考核，确保操作人员掌握相关知识和技能；•定期组织瓦斯监测系统的复习培训和考核，提高操作人员的专业水平。
矿井瓦斯检测仪及其使用教案矿井瓦斯监测仪及其使用第一节光学瓦斯检测仪及其使用一、光学甲烷检测仪的特点及构造1、光学甲烷检测仪的功能和特点光学甲烷检测仪是用来测定甲烷浓度，也可测定其他气体浓度的一种仪器。
按其测量甲烷浓度的范围，分为0~10%（精度0.01%）和0~100%（精度0.1%）两种。
这种仪器的特点是携带方便，操作简单，安全可靠，但构造复杂，维修不便。
2、光学甲烷检测仪的构造光学甲烷检测仪有很多种类，我国生产的主要有AQG-1型和AWJ型，其外形和内部构造基本相同。
AQG-1型甲烷检测仪外形是个矩形盒子，由气路、光路和电路三大系统组成。
（1）、气路系统。
由吸气管、进气管、水分吸收管、二氧化碳吸收管、吸气橡皮球、气室和毛细管等组成。
（2）、光路系统。
由光源、聚光镜、平面镜、平行玻璃、气室、折光棱镜组、反射棱镜组、望远镜系统组成。
（3）、电路系统。
其功能和作用是为光路提供电源。
该系统由电池、灯泡、光源盖、光源电门和微读数电门等组成。
瓦斯鉴定器主要部件的名称、作用：照明装置组：是仪器产生干涉条纹的光源部分，灯泡的额定电压1.35V，0.3A带光屏的聚光镜组：汇集光源，使之增强亮度。
平面镜组：光线经过此镜分裂为两束光线，由于镜座的作用，该镜向后倾斜55度。
折光棱镜组：将平面镜射出的两列光束经两次90度反射后，折回平面镜上。
反射棱镜组：用于调节光谱的位置。
物镜组：调节镜座可使干涉条纹在分化版上成像清晰测微镜组：转动微动手轮时，因齿轮带动刻度盘和测微玻璃座，使其偏转，产生光线的偏折，使干涉条纹移动主要供测定1%以下的微数使用。
目镜组：起放大作用，便于观察。
通过旋转镜座调节视度，看清光谱。
在0~10%范围共2１道刻线吸收管组：内吸收管装有氯化钙或硅胶，用以吸收水分；外吸收管装纳石灰，用以吸收CO2。
气室组：共分三格两侧为空气室，中间为瓦斯室为平衡气室内的大气压力，装有盘型管。
按钮组：分为上下两个按钮，分别用来控制测微和光源系统的照明电路。
煤矿安全监控系统及检测仪器使用管理规范煤矿作为重要的能源供应来源，其安全生产至关重要。
煤矿安全监控系统及检测仪器是保障煤矿安全生产的重要手段，正确使用和管理这些设备对于预防事故、保障矿工生命安全具有重要意义。
一、煤矿安全监控系统概述煤矿安全监控系统是集计算机技术、通信技术、传感器技术等为一体的综合性系统，能够实时监测煤矿井下的各种环境参数和设备运行状态，如瓦斯浓度、一氧化碳浓度、风速、温度、压力等，并对异常情况进行报警和控制。
二、煤矿安全监控系统的组成部分（一）传感器传感器是监控系统的“触角”，负责采集各种参数信息。
常见的传感器有瓦斯传感器、一氧化碳传感器、风速传感器等。
（二）传输设备传输设备将传感器采集到的数据传输到监控中心，包括有线传输和无线传输两种方式。
（三）监控主机监控主机是整个系统的核心，对接收的数据进行处理、分析和存储，并发出控制指令。
（四）显示设备显示设备用于直观地展示监测数据和系统运行状态，如大屏幕显示器、电脑终端等。
（五）报警装置当监测数据超过设定的阈值时，报警装置会发出声光报警信号，提醒工作人员采取措施。
三、检测仪器的种类及用途（一）瓦斯检测仪用于检测瓦斯浓度，有便携式和固定式两种。
便携式瓦斯检测仪方便矿工随身携带，随时检测工作区域的瓦斯浓度；固定式瓦斯检测仪安装在固定位置，进行连续监测。
（二）一氧化碳检测仪检测一氧化碳浓度，防止一氧化碳中毒事故的发生。
（三）风速测量仪测量井下风速，确保通风系统的正常运行。
（四）温度测量仪监测井下温度，预防火灾等事故。
（五）粉尘浓度检测仪检测粉尘浓度，保障矿工的职业健康。
四、煤矿安全监控系统及检测仪器的安装要求（一）安装位置的选择传感器和检测仪器应安装在能准确反映被测参数的位置，如瓦斯传感器应安装在瓦斯易积聚的地点。
（二）安装的牢固性确保设备安装牢固，防止因震动等原因导致设备损坏或数据不准确。
（三）防护措施对设备采取必要的防护措施，防止水、尘等因素的影响。
第六章矿井气体检测仪器仪表及瓦斯监控系统第一节矿井气体检测仪器仪表一、光学甲烷检测仪（一）光学甲烷检测仪的用途光学甲烷检测仪是煤矿井下使用最普遍的便携式仪器之一，使用光学甲烷检测仪既可以测定甲烷（瓦斯）浓度，又可以测定二氧化碳浓度。
按其测量瓦斯浓度的范围分为0%～10%（精度0.01%）和0%～100%（精度0.1%）2种。
它具有携带方便，操作简单，安全可靠，精度高，测量范围大，使用寿命长，坚固耐用等优点。
（二）光学甲烷检测仪的构造及工作原理1.光学甲烷检测仪的构造光学甲烷检测仪有多种型号，我国生产的主要有AQG型和QWJ型，其外形和内部构造基本相同。
现以AQG-1型为例说明其构造。
AQG-1型光学甲烷检测仪从外形看像个矩形盒子，主要由气路、光路和电路三大系统组成，如图6-1所示。
（1）气路系统。
光学甲烷检测仪的气路系统主要由吸气管4、进气管5、水分吸收管9、二氧化碳吸收管11、吸气橡皮球10、气室（包括甲烷室和空气室）22和盘形管30等组成。
其主要部件的作用为：①气室中的甲烷室用于存贮所采气样，空气室则用于存贮新鲜空气。
②水分吸收管内装有硅胶，并与仪器的进气管相连通，其作用是对通过吸收管的气体进行干燥，使水蒸气不能进入甲烷室，能预防仪器故障并使测值准确。
③盘形管（也称毛细管）一端与空气室相通，另一端与仪器所处的环境大气相通，其作用是使测定时空气室内气体压力与甲烷室相同（气压不同会造成误差），同时又能防止环境中有害气体通过盘形管进入空气室，使室内保持有新鲜空气。
（2）光路系统。
光学甲烷检测仪的光路系统如图6-2所示，主要由光源灯泡1、光栅2、聚光镜3、平行平面镜4、折光棱镜5、反射棱镜6、物镜7、测微玻璃8、分划板9、场镜10、目镜11和目镜保护玻璃12组成。
光路系统主要零件的作用为：①光源灯泡是仪器光路系统的光源，其额定电压为1.35 V，具有白色反光面的灯泡效果较好。
②聚光镜的作用是汇集光源发出的光，使其照射范围变窄，亮度增强。
③平行平面镜是产生干涉条纹的重要部件，在图中的a点，它通过反射和折射，将一束光线变为两束平行光线，而在b点，它又再次通过折射和反射，使两束平行光线转向，并使其传播空间发生重叠，从而形成干涉条件，产生干涉条纹。
④折光棱镜的作用是将从空气室中射出的光线经两次反射（每次反射折转90°）使其传播方向折转180°而返回气室。
⑤反射棱镜的作用是将光线转向90°，使其投射到物镜上。
⑥物镜上的光屏用以改善干涉条纹的清晰度，调节物镜前后的距离，可使干涉条纹在分划板上成像清晰。
⑦物镜和目镜等组成目镜组，该组主要起放大作用，使分划板和干涉条纹便于观察。
当分划板刻度线和数字不清晰时，可利用目镜进行调节；干涉条纹不清晰时，有时也可利用目镜组进行调节。
（3）电路系统。
光学甲烷检测仪的电路系统主要由干电池12（1节1号干电池）、光源灯泡16、微读数电门7和光源电门8等组成。
气路、光路和电路三大系统是光学甲烷检测仪的主要组成部分，除此之外，光学甲烷检测仪还包括测微组件和主调螺旋等部件。
测微组件主要由测微玻璃、微读数盘、微调螺旋、照明灯泡等组成，其作用是为了提高读数精度。
2.光学甲烷检测仪的工作原理光学甲烷检测仪的工作原理为：从光源1发出的白光，经光栅2和聚光镜3变成一束细而亮的光束后投射到平行平面镜4上。
在平行平面镜的a点，光束受平行平面镜作用分成两束（实线和虚线各表示一束），实线表示的那一束光线经空气室、折光棱镜5（其作用是使光线转向180°）再次经过空气室后投射到平行平面镜上；虚线表示的那一束光线经过甲烷室、折光棱镜5再次经过甲烷室后也投射到平行平面镜上。
这两束光线经平行平面镜作用在b点汇合成“一束”光线，实际上是这两束光线传播的路径发生了重叠而已。
这两束光线已成为相干光源，会形成干涉现象。
当这两束光线经折射棱镜6（作用是将光线转向90°）投射到物镜7上时，通过目镜11和物镜7等组成的望远镜系统就可看到在物镜7的焦平面上产生的干涉条纹，（白色光特有的干涉条纹，又称光谱）。
干涉条纹由红、绿、黄、黑4种条纹组成，成一定规律分布，其中有两条黑纹比较清楚，左边那一条常被用作黑基准线。
如果在仪器的空气室和甲烷室里都充入同样密度的新鲜空气，并利用分划板和所选的基准线记下这时的干涉条纹的位置，当甲烷室中充入含有甲烷的气体时，干涉条纹就会发生位移（因为甲烷相对于空气来说是光密介质，折射率大，会使通过甲烷室那束光线的光程增大），其位移量与甲烷室的甲烷浓度成正比，利用特制的分划板就可以将干涉条纹的位移量换算成甲烷室的甲烷浓度。
二、便携式甲烷检测仪便携式甲烷自动检测报警仪是一种携带式可连续自动测定环境中甲烷浓度的全电子仪器，具有操作方便、读数直观、工作可靠、体积小、重量轻、维修方便等特点。
1.热催化式（热效式）甲烷自动检测报警仪热催化式（热效式）甲烷自动检测报警仪主要由传感器、电源、放大电路、报警电路、显示电路等部分构成。
其中，黑元件是传感器，白元件是补偿元件，是仪器的主要部分；黑、白两个元件分别接在一个电桥的两个相邻桥臂上，而电桥的另外两个桥臂被分别接入适当电阻，共同组成测量电桥。
当一定的工作电流通过检测元件（黑元件）时，其表面即被加热到一定的温度，而这时当含有甲烷的空气接触到检测元件表面时，便被催化燃烧，放出的热量会使检测元件的温度升高，电阻值增加。
电桥就失去平衡，输出一定的电压。
实验证明，在甲烷浓度低于4%的情况下，电桥输出的电压与甲烷浓度基本上成直线关系，因此可以通过测量电桥输出电压的大小测算出甲烷浓度的数值；当甲烷浓度超过4%时，输出电压就不再与甲烷浓度成正比关系，所以按这种原理制造的甲烷自动检测报警仪只能测低浓度甲烷。
2.热导式甲烷自动检测报警仪热导式甲烷自动检测报警仪与热催化式甲烷自动检测报警仪的构造基本相同，也是由传感器、电源、放大电路、显示及报警电路组成，区别在于两种仪器的传感器工作原理不同。
热导式传感器是根据矿井空气的导热系数随空气中甲烷含量不同成一定规律变化这一性质测量甲烷浓度的。
这种甲烷自动检测报警仪可以检定高浓度甲烷。
3.红外线气体检测仪红外线气体检测仪是一种可以灵活配置的单种气体或多种气体检测仪，它可以配备氧气传感器、可燃气传感器和任选2种有毒气体传感器或任选4种有毒气体传感器或任选单种气体传感器。
它具有非常清晰的大液晶显示屏以及声光报警提示，保证在非常不利的工作环境下也可以检测危险气体并及时提示操作人员预防。
开机或需要时可对显示、电池、传感器、声光报警功能自检。
其技术参数如表6-1所示。
三、一氧化碳检测仪准确地测定一氧化碳浓度，是保证员工生命安全和防止自然发火事故发生的有效手段。
（一）一氧化碳检测仪的种类及结构检测一氧化碳浓度的仪器种类很多，不同的分类方法可以分成不同的种类。
例如，按工作原理可分为化学原理、定电位化学原理、红外线吸收原理、催化燃烧原理、气敏半导体原理、气相色谱原理等；按安装使用方式不同可分为便携式和固定式2种。
1.一氧化碳检定管的结构该仪器用检定管检测井下空气的成分。
它由检定管和吸气装置2部分组成。
（1）检定管的结构。
检定管结构如图6-3所示。
检定管由外壳、堵塞物、保护胶、隔离层及指示胶等组成。
其中外壳是用中性玻璃管加工而成。
堵塞物用的是玻璃丝布、防声棉或耐酸涤纶，它对管内物质起固定作用。
保护胶是用硅胶作载体吸附试剂制成，其用途是除去对指示胶变色有干扰的气体。
隔离层一般用的是有色玻璃粉或其他惰性有色颗粒物质，它对指示胶起界限作用。
指示胶是以活性硅胶为载体吸附化学试剂经加工处理而成。
（2）吸气装置的结构。
吸气装置又称采样器，实质上是一个取样唧筒，其结构如图6-4所示。
它是由铝合金管及气密性良好的活塞所组成。
抽取一次气样为50 mL，在活塞杆上有10等分刻度，并标有吸入试样的毫升数。
采样器的前端有个三通阀，当三通阀把3平放时，是吸取气样位置，如果取样地点采样器不便进入时，可在气样入孔1处接胶管来取气；三通阀把3处于垂直位置时，可将吸入气筒的气样通过检定管插孔2压入检定管；而三通阀把3处于45°位置时，三通阀为关闭状态。
2.一氧化碳测量仪的结构一氧化碳测量仪外形呈扁长方体，外壳采用高强度工程塑料制成。
测量仪壳体与后盖之间通过4个专用沉头螺钉连接成一体。
其结构如图6-5所示，气路的连接如图6-6所示。
图6-5 一氧化碳测量仪的结构（a）一氧化碳测量仪的外部结构；（b）一氧化碳测量仪的内部结构；（c）一氧化碳测量仪电路板组结构3.便携式一氧化碳测量报警仪的结构便携式一氧化碳测量报警仪的结构如图6-7所示。
其外形为长方形，左上部为报警指示灯，右上部为传感器。
正面板左上方为蜂鸣器；中部为三位码显示窗，仪器的右侧中部设有电源开关，下部有一“关合”板，打开它可见调零和调整报警点电位器。
仪器的中下部设有调精度电压器，而在下方则设有一节6F22型叠层方型电池。
（二）一氧化碳检测仪的工作原理1.一氧化碳检定管的工作原理一氧化碳检定管是以活性硅胶为载体，吸附化学试剂碘酸钾和发烟硫酸作为指示胶，当含有一氧化碳的空气通过检定管时，与指示胶反应，有碘生成，沿玻璃管壁形成一个棕色环，随着气流通过，棕色环向前移动，其移动的距离与被测空气中的一氧化碳含量成正比关系，因此当检定管中通过定量空气后，根据色环移动的距离便可测得所测空气中的一氧化碳含量。
2.一氧化碳测量仪的工作原理一氧化碳测量仪采用控制电位电解法实现了对空气中的一氧化碳浓度的测定。
3.便携式一氧化碳测量报警仪的工作原理便携式一氧化碳测量报警仪是应用电化学原理实现大气中一氧化碳气体含量测量和超限自动报警的携带式仪器。
四、便携式氧气检测仪1.便携式氧气检测仪的种类在矿井环境中对氧气含量进行检测具有重要的意义。
可以用来检测氧气含量的方法很多，常用的仪器有数字式氧气浓度计，瓦斯、氧气检测仪等。
2.便携式氧气检测仪的工作原理（1）数字式氧气浓度计的工作原理。
数字式氧气浓度计的外部结构和工作原理如图6-8、图6-9所示。
通过氧气传感元件，将空气中氧气浓度的变化转换成电信号的变化，经输入调节回路、A/D转换器到显示单元显示氧气浓度。
由于透过薄膜的氧气量与氧分压有关，故大气压力对输出电流的大小有影响，当使用地点与校准地点大气压力有较大差异时，特别是在开采深度较大的矿井中测定时，应对其值进行修正。
另外，温度对仪器的指示也有一定影响，需用热敏电阻或其他方法进行补偿。
所以，仪器的使用环境温度范围为0～40 ℃。
（2）瓦斯、氧气检测仪的工作原理。
瓦斯、氧气检测仪的工作原理如图6-10所示。
通过瓦斯和氧气传感元件，将空气中瓦斯和氧气浓度的变化转换成电信号的变化，此信号经信号调整电路和模拟开关切换电路，送至数字显示电路（包括A/D转换器、LED数字显示器）进行显示，经解码电路、控制报警电路实现超限报警。
