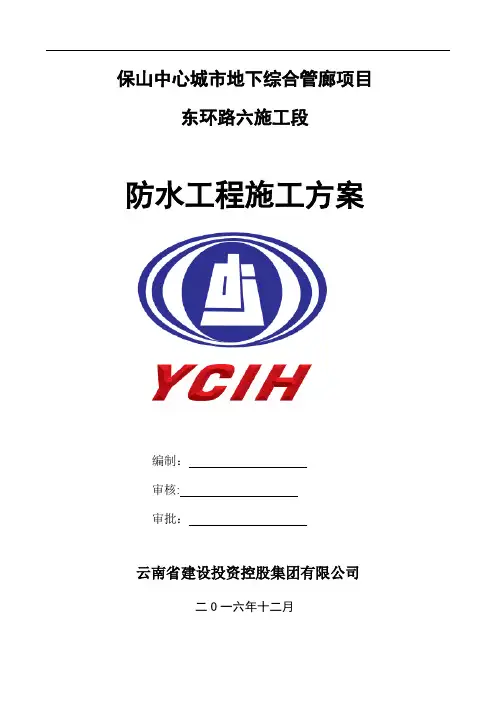

城市地下综合管廊工程地下防水施工方案

城市地下综合管廊工程地下防水施工方案建设工程有限公司项目经理部目录1、编制依据 (1)2、工程概况 (1)3、施工准备 (1)3.1材料准备 (1)3.2技术准备 (1)3.3劳动力准备 (1)4、主要项目施工方法 (1)4.1刚性防水 (1)4.2卷材防水施工 (2)4.3细部构造做法： (5)4.4防水保护层施工： (8)5、季节性施工技术措施 (8)5.1雨季施工措施 (8)5.2冬季施工措施 (8)6、质量措施 (8)7、安全注意事项 (9)1、编制依据1.1建筑设计研究院设计施工蓝图及有关工程洽商；1.2地下综合管廊及空间开发施工组织设计；1.3市住建局、建设集团公司有关技术文件及要求。

2、工程概况2.1本工程项目主要是城市地下空间开发工程的防水施工。

由于该地区地下水位较高，地下结构部分较深，局部地下三层，为达到较好的防水效果，根据设计要求在砼的刚性的防水前提下，在结构外增做柔性防水。

其防水材料采用SBS改性沥青防水卷材、自粘性防水卷材、浓缩剂灰浆、桥式止水带、背贴式止水带、钢板腻子止水带等。

2.2底板防水采用4mm+3mmSBS改性沥青防水卷材，外墙及顶板采用浓缩剂灰浆、自粘性防水卷材4mm厚，外墙、顶板后浇带处采用钢板腻子止水带、自粘性防水卷材，变形缝处采用桥式止水带、背贴式止水带。

2.3地下C40混凝土抗渗等级P12，内掺不大于8%的微膨胀剂(UEA)。

3、施工准备3.1材料准备防水卷材、Mu7.5砌块、清理防水层的施工工具、卷材施工工具、热溶专用工具等。

3.2技术准备熟悉图纸各部位技术要求，材料进场后应对其进行复试。

各种标准未达到规定要求的不能使用，对施工操作人员进行技术交底。

3.3劳动力准备选用有防水资质（三级以上）技术力量较强的专业施工队伍。

施工人员必须持“上岗证”。

4、主要项目施工方法4.1刚性防水4.1.1底板砼浇筑时采用整体浇筑的方法，在结构外墙做高出板面300mm的导墙，留置水平施工缝，并在墙中间安置300mm*3mm（宽*厚）钢板止水带。

图4.1.1 地下空间外墙施工缝4.1.2在砼浇筑过程中为确保止钢板腻子止水带的位置正确，浇时振捣棒插点要离开预应力筋、钢板腻子止水带。

4.1.3使用插入式振捣器振捣混凝土时，要快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实。

插入式振捣器的移动间距为30~40cm，振捣上层混凝土时，振捣器插入下一层混凝土的深度不小于50mm，以消除两层间的接缝。

4.1.4在钢筋加密区内使用30型振捣棒，防止发生漏振现象。

4.1.5振捣时每一振点的振捣延续时间应使砼表面呈现浮浆和不再沉落。

4.1.6在初凝30分钟内表面用平板振捣器振捣1-2遍保证砼表面密实。

补偿收缩混凝土无泌水现象，要注意早期养护，采取挡风、遮阳、喷雾等措施。

必须保持湿润养护，养护期至少14d，养护期内要保持外露混凝土表面呈湿润状态，以防产生塑性收缩裂缝。

4.2卷材防水施工4.2.1底板防水施工底板防水采用4mm+3mmSBS改性沥青防水卷材，并在后浇带两侧设置钢板腻子止水带。

4.2.1.1基层要求基层上的灰尘、油污、碎屑等杂物清理干净。

表面干燥，无空鼓、起沙松动等现象，表面平整度用2m直尺检查，不超过5mm。

阴角抹圆弧R=100mm，防水卷材铺贴前垫层必须经过自检、报验、监理检查验收后方能进行下一道工序。

4.2.1.2卷材铺贴（1）铺贴方向：根据各区域的几何形状确定卷材的长向和短向布置，但要求做到，上下层铺贴方向一致，在做双层防水时，严禁相互垂直铺贴。

（2）铺贴顺序：先做阴阳角细部及后浇带处附加层，后铺底板和相连部分边墙。

（3）搭接要求：长边搭接100mm，短边搭接100mm。

操作时要仔细，粘结剂涂刷要均匀，不得漏涂，上下卷材搭接均匀，错开1/3~1/2幅宽。

4.2.1.3采用热贴法，每卷的两端与垫层热融粘接，上下层间采用100%热融粘接。

（1）铺贴前，放摊铺线。

确定每幅卷材的位置，粘铺时将卷材展开或部分展开摆正对齐。

从一边靠线摊铺施工，以防错位。

（2）加热器的喷嘴距卷材间的距离应适中，幅宽内加热均匀，不得过分加热或烧穿卷材。

（3）卷材粘接热融后，立即滚铺，用压辊压平，并排除卷材下面的空气，不得有折皱、翘边和封口不严现象，粘接牢固。

（4）地下空间防水施工时，立面防水要注意预留足够的搭接长度并保护好，待外墙施工完后，再做底板和外墙交接处的防水层。

（5）在铺贴中发现卷材空鼓时，先用刮刀将空鼓的部分划开，将气体排出压实，并在此上面附加防水卷材。

4.2.2外墙防水施工外墙采用浓缩剂灰浆、自粘性防水卷材。

4.2.2.1基层处理：外墙结构经设计、监理验收后方可进行清理。

4.2.2.2外墙清理：原穿墙螺栓孔用与外墙砼相同标号的防水砂浆压实抹平。

施工时必须把孔内杂物清理干净并湿润，局部若有松散砼时应凿除，至砼密实部位为止，深度小于20mm用砂浆抹光，大于20mm用豆石砼加外加剂浇注（砸实）。

4.2.2.3搭接处清理：拆除防水卷材上面用白灰砂浆所砌筑的两皮砖，清理原防水卷材表面的杂物，并进行检查，如有折损采用热融连接后再继续施工。

4.2.2.4刷浓缩剂灰浆：涂刷均匀不得漏刷，厚不小于1.2mm。

（1）浓缩剂调制：调制灰浆要用清水，用电钻装叶片搅动拌制或人工拌制，人工拌制要戴胶皮手套。

水灰比为2：5，每次拌制不宜过多必须20分钟内用完，施工过程中若灰浆变稠时要频繁搅动。

（2）施工前应将砼结构表面清理干净，浇水浸透，但表面不能出现明水现象。

（3）浓缩剂灰浆施工用半硬性尼龙刷，浓缩剂灰浆要涂抹均匀，涂抹厚度不应小于1.2mm,也不要过厚,阴阳角和凹陷处不要出现沉积，以防干裂。

（4）浓缩剂灰浆必须用清水进行养护，初凝后用清水雾式进行养护2至3天，每天4次。

在养护过程中必须在施工后48小时防止雨淋、曝晒。

施工部位要通风良好，若通风条件较差时要增加通风设备。

4.2.2.5铺贴防水卷材（1）铺贴前办理基层隐检手续，经过监理验收后方可进行下道工序。

（2）铺贴方向：墙面从上往下铺贴，预先切好适当的长度。

（3）铺贴顺序：先做加强层，后浇带位置增加500mm宽，阴阳角处增加500mm。

（4）搭接要求：自粘性防水卷材与SBS防水卷材应搭接在底板与外墙结构的交接处,卷材长边搭接100mm，短边搭接100mm。

（5）铺贴方法：首先要在墙面上划分割线，沿一直线全部展开卷材，然后从两边往中心卷，剪开中心隔离纸不要损坏卷材，然后轻轻撕开隔离纸，从中间往其中一边压紧卷材表面，把气体赶出。

另外一边同样施工。

如施工温度较低时，可用热风机加热，加热时首先撕下隔离纸，用吹管加热卷材的末端直至橡胶卷融化流动，然后按上面的方法把卷材粘到基层表面，在阴阳角处加热温度不要太高，否则薄膜的形状会改变。

卷材铺贴时卷材与卷材之间接头必须粘接密实。

（6）立面防水交接处要分层留足搭接长度，每层搭接长度不小于150mm，如图4.2.2所示:图4.2.2 立面防水错槎接缝1 -保护墙；2 -找平层；3 -防水层4.2.3顶板防水施工4.2.3.1顶板采用浓缩剂灰浆、自粘性防水卷材。

4.2.3.2基层清理：顶板结构进行清理并验收合格。

4.2.3.3刷浓缩剂灰浆：涂刷均匀不得漏刷，厚不小于1.2mm，做法同4.2.2.4。

4.2.3.4铺贴自粘性防水卷材：施工时应保证卷材与结构粘结牢固、不脱层。

每相邻两块卷材接口处应严密，不起翘铺贴方法同4.2.2.5。

顶板与外墙节点防水做法如图4.2.3-1和图4.2.3-2：、结构2、刷浓缩剂灰浆3、2mm厚自粘性防水卷材4、高分子复合多层防水卷材5、粘贴30mm挤塑保温板6、粘贴6mm厚的闭孔PE板保护层7、70厚C20砼防水保护层、结构 2、刷浓缩剂灰浆3、2mm厚自粘性防水卷材4、高分子复合多层防水卷材5、粘贴6mm厚的闭孔PE板保护层6、70厚C20砼防水保护层图4.2.3-1有保温层顶板与外墙节点防水做法图4.2.3-2无保温层顶板与外墙节点防水做法4.3细部构造做法：4.3.1底板与外墙结合处：外墙采用“外防内贴法”。

“外防内贴法”是在浇筑混凝土垫层后，在垫层上将永久保护墙全部砌好，上口砌300mm 高240临时保护墙，再把卷材防水层铺贴在垫层和永久保护墙上，上砌两皮砖。

见图4.3.1-1。

、结构 2、防水保护层3、防水附加层4、防水层5、防水找平层6、防水保护墙7、白灰砂浆砌三皮砖8、两皮砖地下空间开发内贴法（二）4.3.2变形缝施工：底板及外墙变形缝处采用止水带，种类有钢板腻子止水带、桥型止水带、背贴式止水带。

使用部位为钢板腻子止水带用于外墙施工缝处，桥型及背贴式止水带用于变形缝处。

见图4.3.2-1~见图4.3.2-44.3.2.1背贴式橡胶止水带背贴式橡胶止水带安装在底板、外墙的变形缝处。

安装前对安装范围清理干净，涂抹胶粘剂后，立即粘贴止水带。

止水带安装要与下面混凝土粘贴牢固，在拐角处做成R=100mm的圆弧。

在安装完背贴式橡胶止水带后，开始模板和钢筋施工，施工时要作好保护工作。

4.3.2.2桥型橡胶止水带桥型橡胶止水带待钢筋和侧模施工完成后进行安装，安装前，首先把下次施工端的止水带上的遇水膨胀线用塑料胶条密封，防止施工中遇水膨胀。

止水带在板中或墙中安装就位，把止水带的中部夹于聚苯乙烯硬质泡沫板中，同时支端模。

止水带的翼边用钢丝与结构主筋连接牢固。

浇注水泥混凝土，待强度达到要求后拆除端模。

双组分聚流橡胶密封膏20厚图4.3.2-1顶板橡胶止水带安装简图 图4.3.2-2底板橡胶止水带安装简图（-4.40m以下）图4.3.2-4 侧墙橡胶止水带安装简图图4.3.2-3 侧墙橡胶止水带安装简图（-4.40m以上）4.3.2.3钢板腻子止水带底板300mm 高处砼接茬防水采用钢板腻子止水带，用钢筋加工U 型卡将止水带固定在钢筋上，在外墙水平施工缝处安装，每相邻两块钢板搭接长度为100mm 。

U 型卡间距为500mm 以保证止水带顺直。

4.3.3穿墙管道防水处理在管道穿过防水混凝土结构处，预埋套管，套管上加焊止水环，止水环应与套管满焊严密。

安装穿墙管道时，先将管道穿过预埋套管，位置尺寸找准，予以临时固定，4.4防水保护层施工：4.4.1在防水保护层施工前，重要的是防水层的施工质量检查：必须对防水层的标高、尺寸均进行检查，并办完隐检手续。

防水保护层应进行满铺浇筑，放好标高控制线。

4.4.2基层表面的杂物均应清理干净，并应有防水和排水的措施。

在防水层水平面上，根据±500mm标高水平线，在防水层四周做灰饼，相距1500mm,并做3‰的泛水坡度。

4.4.3在防水层立面，按墙上已弹的基准线，分别在墙角、墙面等处吊垂直，套方抹灰饼，并按灰饼冲筋（首先在立面及八字角防水层表面甩胶，然后做冲筋）。
