关于变压器的基础知识变压器是一种电器设备，能够将交流电的电压变换为不同的电压。
在交流电路中，电压是不断地变化的，因此变压器是很常见的电气设备。
本文将介绍变压器的基础知识，包括其工作原理、种类、结构、应用和维护等。
一、工作原理变压器的工作原理基于电磁感应定律和法拉第电磁感应定律。
当变压器的原辅线圈接入电源时，电流会通过线圈，于是产生一个磁场。
这个磁场会穿过变压器的铁核心，并在另一个线圈内产生一个电流，从而获得变压器的输出电压。
变压器的工作原理可以用下面的方程式描述：$V_p / V_s = N_p / N_s$其中，$V_p$是输入电压，$V_s$是输出电压。
$N_p$是输入线圈的匝数，$N_s$是输出线圈的匝数。
换句话说，这个公式表明，变压器的输入电压和输出电压与线圈的匝数成反比。
二、种类根据结构和功能的不同，变压器分为以下几种类型：1、配电变压器：用于将高压输电线路上的电压转化为低压，以供居民生活和工业用电。
2、隔离变压器：用于隔离输入电源和输出负载，以防止电路之间的干扰和电击等问题。
3、焊接变压器：用于电焊机的电源供应，具有高电流和高温度的特点。
4、自耦变压器：同时用于输入和输出的变压器，经济实用。
5、反向变压器：电压变换比低于1:1。
三、结构变压器由以下几个主要部分组成：1、铁心：通常是一个包含多个薄层铁片的矩形构造。
铁片的多层结构可以减少铁心中的磁损耗和涡流损耗。
2、线圈：通常由铜线制成，长度和匝数根据需要决定。
线圈的结构分为单层式和多层式。
3、绝缘材料：通常是绝缘纸或塑料，可用于保护线圈和防止绕组之间的短路。
4、冷却系统：有效地散热并保持变压器的温度稳定。
四、应用变压器广泛应用于以下领域：1、家用电器，例如洗衣机、电视机、电脑等。
2、电力输配电系统，例如发电厂、变电站、轨道交通、机场等。
3、工业之中，例如钢铁、化工、矿山、印刷等。
五、维护变压器是精密设备，因此需要定期维护和检修以确保其安全可靠。
很全的变压器基础知识————————————————————————————————作者: ————————————————————————————————日期:很全的变压器基础知识一、变压器原理及分类1.原理：变压器是借助于电磁感应,以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输电能的一种静止电器。
其基本原理是电磁感应原理,即“电生磁,磁生电”的一种具体应用。
２.分类：ﻩ电力变压器——用于输配电系统按用途分ﻩﻩﻩ特种变压器——用于特殊用途的变压器1.升压变压器：把发电机电压升高ﻩﻩﻩ2．降压变压器:把输电电压降低３.联络变压器:联接几个不同电压等级电力变压器又分为ﻩ的系统4.配电变压器:把电压降到用户所需电压ﻩﻩ 5.厂用变压器:供发电厂本身用电特种变压器：整流变压器,电炉变压器等。
3.符号含义:分类类别代表符号绕组耦合方式自耦O相数单相三相ＤS冷却方式油浸自冷干式空气自冷干式浇注绝缘油浸风冷油浸水冷强迫油循环风冷-(或J)GCFSFＰ强迫油循环水冷ＳＰ绕组数双绕组三绕组-S绕组导线材质铜铝-L调压方式无励磁调压有载调压-Ｚ□□□□□□□□-□／□□－防护代号（一般不标,TＨ-湿热，ＴＡ－干热) ﻩﻩﻩﻩ高压绕组额定电压等级（kV)ﻩﻩﻩﻩ额定容量(ｋＶA）ﻩﻩﻩ设计序号(1、2、３……;半铜半铝加b）ﻩ调压方式（无励磁调压不标，Z-有载调压）ﻩﻩ导线材质(铜线不标,Ｌ-铝线）ﻩﻩ绕组数(双绕组不标,S-三绕组，F-双分裂绕组)ﻩﻩﻩ循环方式(自然循环不标，P－强迫循环）ﻩ冷却方式（J-油浸自冷,亦可不标,G-干式空气自冷,Ｃ－干式浇注绝缘，F－油浸风冷，Ｓ－油水冷)ﻩﻩ相数（D－单相,S-三相）ﻩﻩ绕组耦合方式(一般不标，Ｏ-自耦）4．油浸变压器（电力)的基本组成:变压器主要由下列部分组成：铁心器身ﻩ绕组引线和绝缘油箱本体（箱盖、箱壁和箱底或上、下节变压器油箱ﻩﻩ油箱）ﻩﻩﻩﻩ油箱附件（放油阀门）ﻩ调压装置——无励磁分接开关或有载分接开关ﻩﻩ保护装置——储油柜、油位计、安全气道、吸湿器、油温元件、净油器、气体继电器等出线装置高、中、低压套管、电缆出线等二、组件１.压力释放阀1.1用途及工作特点压力释放阀是用来保护油浸电气设备，例如变压器、高压开关、电容器、有载分接开关等的安全装置，可以避免油箱变形或爆裂。
变压器知识 变压器知识 一、变压器的概念 变压器是一种静止的电气设备，用来将某一等级的交流电压转变为频率相同的一种或几种等级的交流电压，但不改变传输的容量。 二、变压器的结构及其分类 1.1变压器的分类 1.1.1按用途分类：电力变压器（含配电变压器）、特种变压器 特种变压器分为：①电炉变压器 ②整流变压器（电解化工行业使用） ③矿用类变压器分为一般型、隔爆型 隔爆型分为（干式变压器）和（移动变电站） ④牵引变压器（一般电压为127伏、380伏、3000伏用 于火车） ⑤吸流变压器 ⑥静电除尘变压器（一般是380伏变7.2万伏或10万伏 直流电） ⑦干式变压器 ⑧试验变压器 1.1.2按相数分类：单相、三相、多相 1.1.3按绕组分类：双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器 1.1.4按冷却方式分为：①油浸自冷变压器②油浸风冷变压器 ③油浸式强油循环风冷却变压器 ④油浸式强油循环水冷却变压器 ⑤干式变压器⑥气体变压器 1.1.5按调压方式分类：①有载调压变压器②无励磁调压变压器 1.1.6按铁芯形式分类：①星式变压器②壳式变压器 ③卷铁芯变压器④立体铁芯变压器 1.1.7按中性点绝缘水平分类：①全绝缘变压器②半绝缘变压器 1.1.8按绕组导线材料分类： ①铜线变压器②铝线变压器③半铜线半铝线变压器 ④箔式绕组变压器 1.1.9按容量分类： ①630KVA以下的称小型变压器 ②800KVA～6300KVA称中型变压器 ③电压在110KV 及以下8000KVA ～63000KVA 属于大型变压器 ④电压在220KV 及以上容量31500KVA 以上称为特大型变压器 1.1.10按结构分类： ①全密封变压器（M ） ②非晶合金变压器（H ） ③预装箱式变电站 ④地埋式变压器 ⑤超导变压器 1.2 变压器的型号规格 1.2.1产品型号的命名原则 产品型号采用汉语拼音大写字母或其它合适字母来表示产品的主要特征字母后面用阿拉伯数字来表示产品的损耗水平。 1.2.2型号规格的表示方式

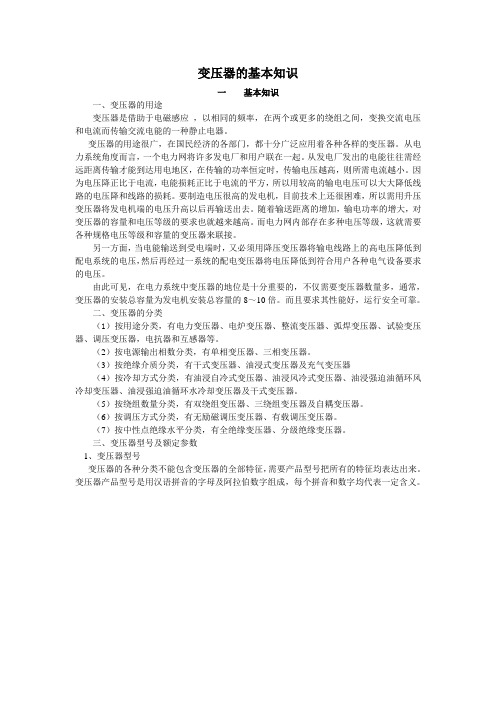

变压器的基本知识一基本知识一、变压器的用途变压器是借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。
变压器的用途很广，在国民经济的各部门，都十分广泛应用着各种各样的变压器。
从电力系统角度而言，一个电力网将许多发电厂和用户联在一起。
从发电厂发出的电能往往需经远距离传输才能到达用电地区，在传输的功率恒定时，传输电压越高，则所需电流越小。
因为电压降正比于电流，电能损耗正比于电流的平方，所以用较高的输电电压可以大大降低线路的电压降和线路的损耗。
要制造电压很高的发电机，目前技术上还很困难，所以需用升压变压器将发电机端的电压升高以后再输送出去。
随着输送距离的增加，输电功率的增大，对变压器的容量和电压等级的要求也就越来越高。
而电力网内部存在多种电压等级，这就需要各种规格电压等级和容量的变压器来联接。
另一方面，当电能输送到受电端时，又必须用降压变压器将输电线路上的高电压降低到配电系统的电压，然后再经过一系统的配电变压器将电压降低到符合用户各种电气设备要求的电压。
由此可见，在电力系统中变压器的地位是十分重要的，不仅需要变压器数量多，通常，变压器的安装总容量为发电机安装总容量的8～10倍。
而且要求其性能好，运行安全可靠。
二、变压器的分类（1）按用途分类，有电力变压器、电炉变压器、整流变压器、弧焊变压器、试验变压器、调压变压器，电抗器和互感器等。
（2）按电源输出相数分类，有单相变压器、三相变压器。
（3）按绝缘介质分类，有干式变压器、油浸式变压器及充气变压器（4）按冷却方式分类，有油浸自冷式变压器、油浸风冷式变压器、油浸强迫油循环风冷却变压器、油浸强迫油循环水冷却变压器及干式变压器。
（5）按绕组数量分类，有双绕组变压器、三绕组变压器及自耦变压器。
（6）按调压方式分类，有无励磁调压变压器、有载调压变压器。
（7）按中性点绝缘水平分类，有全绝缘变压器、分级绝缘变压器。
三、变压器型号及额定参数1、变压器型号变压器的各种分类不能包含变压器的全部特征，需要产品型号把所有的特征均表达出来。
关于变压器的基本知识
变压器是干嘛的呢？
其实，变压器就是用来调整电压的家伙。
你知道吗，有些地方
的电压太高，直接用会烧坏电器，而有些地方电压又太低，电器都
转不起来。
这时候，变压器就派上用场了，它能把电压变得刚刚好，让电器正常工作。
变压器是怎么工作的呢？
其实，变压器就像一个魔法箱子。
它里面有两个线圈，一个进电，一个出电。
当电流流过进电线圈时，它会产生磁场，这个磁场
又会影响到出电线圈，让出电线圈的电压发生变化。
就这样，变压
器通过魔法般的电磁感应，实现了电压的升降。
变压器都有哪些种类呢？
嘿，你可别小看这个变压器，它的种类可是多得很。
有油浸式的，这种变压器就像个泡在油里的家伙，用油来散热和绝缘。
还有
干式的，这种变压器就像个不怕水的手机，用特殊的材料来绝缘。
另外还有非晶合金的，这种变压器就像是用了高科技材料，效率更高，更环保。
各种各样的变压器，都有它们自己的特点和用途。
变压器需要怎么照顾呢？
变压器虽然强大，但也需要我们的关爱。
要定期检查它的各项
指标，看看电压、电流是不是都正常。
还要定期清洁，保持它的干
净卫生。
如果发现有什么不对劲的地方，比如温度过高、声音不对，那就得赶紧处理了，不然它可能会罢工哦！所以，对待变压器，我
们要像对待自己的好朋友一样，关心它，照顾它。
变压器的基本知识变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。
变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。
一、变压器的基本原理图1是变压器的原理简体图，当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。
在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。
为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。
当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁心里总磁通量不变。
如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。
变压器能根据需要通过改变次级线圈的圈而改变次级电压，但是不能改变允许负载消耗的功率。
二、变压器的损耗当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。
这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。
由“涡流”所产生的损耗我们称为“铁损”。
另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。
变压器的基本知识变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。
变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。
一、变压器的基本原理图1是变压器的原理简体图，当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。
在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。
为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。
当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁心里总磁通量不变。
如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。
变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。
二、变压器的损耗当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。
这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。
由“涡流”所产生的损耗我们称为“铁损”。
另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。
变压器的基本知识
变压器几乎在所有的电子产品中都要用到，它原理简单但根据不
同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。
变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变
压器）等，变压器常用的铁心形状一般有E型和C型铁心。
一、变压器的基本原理
图1是变压器的原理简体图，当一个正弦交流电压U1加在初级
线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁
心穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互
感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1
的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。
为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身
也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电
流，这个电流我们称为“空载电流”。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通
ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁心中总的磁
通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可
见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加，
ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁
通，以保持铁心里总磁通量不变。如果不考虑变压器的损耗，可以认
为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的
电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电
压，但是不能改变允许负载消耗的功率。
二、变压器的损耗
当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因
为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个
电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称
为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁
心发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。
另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流
流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，
我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产
生的。
由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入
功率，为此我们引入了一个效率的参数来对此进行描述，η=输出功
率/输入功率。
三、变压器的材料
要绕制一个变压器我们必须对与变压器有关的材料要有一定的
认识，为此这里我就介绍一下这方面的知识。
1、铁心材料：
变压器使用的铁心材料主要有铁片、低硅片，高硅片，的钢片中
加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗
减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅
钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，
一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为
12000-16000，
2、绕制变压器通常用的材料有
漆包线，沙包线，丝包线，最常用的漆包线。对于导线的要求，
是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能
力。一般情况下最好用Q2型号的高强度的聚脂漆包线。
3、绝缘材料
在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使
用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚
脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。
4、浸渍材料：
变压器绕制好后，还要过最后一道工序，就是浸渍绝缘漆，它能
增强变压器的机械强度、提高绝缘性能、延长使用寿命，一般情况下，
可采用甲酚清漆作为浸渍材料。
电工学名词解释
要学好电工技术必须要对在电工学上的一些物理量的概念有所
理解，为此本人将一些常用的电工学名词汇总并作注解：
1、电阻率---又叫电阻系数或叫比电阻。是衡量物质导电性能好
坏的一个物理量，以字母ρ表示，单位为欧姆*毫米平方/米。在数值
上等于用那种物质做的长1米截面积为1平方毫米的导线，在温度
20C时的电阻值，电阻率越大，导电性能越低。则物质的电阻率随温
度而变化的物理量，其数值等于温度每升高1C时，电阻率的增加与
原来的电阻电阻率的比值，通常以字母α表示，单位为1/C。
2、电阻的温度系数----表示物质的电阻率随温度而变化的物理
量，其数值等于温度每升高1C时，电阻率的增加量与原来的电阻率
的比值，通常以字母α表示，单位为1/C。
3、电导----物体传导电流的本领叫做电导。在直流电路里，电导
的数值就是电阻值的倒数，以字母ɡ表示，单位为欧姆。
4、电导率----又叫电导系数，也是衡量物质导电性能好坏的一个
物理量。大小在数值上是电阻率的倒数，以字母γ表示，单位为米/
欧姆*毫米平方。
5、电动势----电路中因其他形式的能量转换为电能所引起的电位
差，叫做电动势或者简称电势。用字母E表示，单位为伏特。
6、自感----当闭合回路中的电流发生变化时，则由这电流所产生
的穿过回路本身磁通也发生变化，因此在回路中也将感应电动势，这
现象称为自感现象，这种感应电动势叫自感电动势。
7、互感----如果有两只线圈互相靠近，则其中第一只线圈中电流
所产生的磁通有一部分与第二只线圈相环链。当第一线圈中电流发生
变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中
产生感应电动势。这种现象叫做互感现象。
8、电感----自感与互感的统称。
9、感抗----交流电流过具有电感的电路时，电感有阻碍交流电流
过的作用，这种作用叫做感抗，以Lx表示，Lx=2πfL.
10、容抗----交流电流过具有电容的电路时，电容有阻碍交流电
流过的作用，这种作用叫做容抗，以Cx表示，Cx=1/12πfc。
11、脉动电流----大小随时间变化而方向不变的电流，叫做脉动
电流。
12、振幅----交变电流在一个周期内出现的最大值叫振幅。
13、平均值----交变电流的平均值是指在某段时间内流过电路的
总电荷与该段时间的比值。正弦量的平均值通常指正半周内的平均
值，它与振幅值的关系：平均值=0.637*振幅值。
14、有效值----在两个相同的电阻器件中，分别通过直流电和交
流电，如果经过同一时间，它们发出的热量相等，那么就把此直流电
的大小作为此交流电的有效值。正弦电流的有效值等于其最大值的
0.707倍。
15、有功功率----又叫平均功率。交流电的瞬时功率不是一个恒
定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电
阻部分所消耗的功率，以字母P表示，单位瓦特。
16、视在功率----在具有电阻和电抗的电路内，电压与电流的乘
积叫做视在功率，用字母Ps来表示，单位为瓦特。
17、无功功率----在具有电感和电容的电路里，这些储能元件在
半周期的时间里把电源能量变成磁场（或电场）的能量存起来，在另
半周期的时间里对已存的磁场（或电场）能量送还给电源。它们只是
与电源进行能量交换，并没有真正消耗能量。我们把与电源交换能量
的速率的振幅值叫做无功功率。用字母Q表示，单位为芝。
18、功率因数----在直流电路里，电压乘电流就是有功功率。但
在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率
（即有功功率）将小于视在功率。有功功率与视在功率之比叫做功率
因数，以COSφ表示。
19、相电压----三相输电线（火线）与中性线间的电压叫相电压。
20、线电压----三相输电线各线（火线）间的电压叫线电压，线
电压的大小为相电压的1.73倍。
21、相量----在电工学中，用以表示正弦量大小和相位的矢量叫
相量，也叫做向量。
22、磁通----磁感应强度与垂直于磁场方向的面积的乘积叫做磁
通，以字母φ表示，单位为麦克斯韦。
23、磁通密度----单位面积上所通过的磁通大小叫磁通密度，以
字母B表示，磁通密度和磁场感应强度在数值上是相等的。
24、磁阻----与电阻的含义相仿，磁阻是表示磁路对磁通所起的
阻碍作用，以符号Rm表示，单位为1/亨。
25、导磁率----又称导磁系数，是衡量物质的导磁性能的一个系
数，以字母μ表示，单位是亨/米。
26、磁滞----铁磁体在反复磁化的过程中，它的磁感应强度的变
化总是滞后于它的磁场强度，这种现象叫磁滞。
27、磁滞回线----在磁场中，铁磁体的磁感应强度与磁场强度的
关系可用曲线来表示，当磁化磁场作周期的变化时，铁磁体中的磁感
应强度与磁场强度的关系是一条闭合线，这条闭合线叫做磁滞回线如
图1。
28、基本磁化曲线----铁磁体的磁滞回线的形状是与磁感应强度
（或磁场强度）的最大值有关，在画磁滞回线时，如果对磁感应强度
（或磁场强度）最大值取不同的数值，就得到一系列的磁滞回线，连
接这些回线顶点的曲线叫基本磁化曲线。
29、磁滞损耗----放在交变磁场中的铁磁体，因磁滞现象而产生
一些功率损耗，从而使铁磁体发热，这种损耗叫磁滞损耗。
30、击穿---绝缘物质在电场的作用下发生剧烈放电或导电的现象
叫击穿。
31、介电常数---又叫介质常数，介电系数或电容率，它是表示绝
缘能力特性的一个系数，以字母ε表示，单位为法/米。
32、电磁感应---当环链着某一导体的磁通发生变化时，导体内就
出现电动势，这种现象叫电磁感应。
33、趋肤效应---又叫集肤效应，当高频电流通过导体时，电流将
集中在导体表面流通，这种现象叫趋肤效应
