直流电机H桥驱动电路H桥功率驱动电路可应用于步进电机、交流电机及直流电机等的驱动。
一、H桥驱动电路所谓 H 桥驱动电路是为直流电机而设计的一种常见电路，它主要实现直流电机的正反向驱动，其典型电路形式如下：从图中可以看出，其形状类似于字母“H”，而作为负载的直流电机是像“桥”一样架在上面的，所以称之为“ H 桥驱动”。
4个开关所在位置就称为“桥臂”。
从电路中不难看出，假设开关A、D接通，电机为正向转动，则开关B、C 接通时，直流电机将反向转动。
从而实现了电机的正反向驱动。
借助这4个开关还可以产生电机的另外2个工作状态：A）刹车——将B 、D开关（或A、C）接通，则电机惯性转动产生的电势将被短路，形成阻碍运动的反电势，形成“刹车”作用。
B）惰行——4个开关全部断开，则电机惯性所产生的电势将无法形成电路，从而也就不会产生阻碍运动的反电势，电机将惯性转动较长时间。
以上只是从原理上描述了H桥驱动，而实际应用中很少用开关构成桥臂，通常使用晶体管，因为控制更为方便，速度寿命都长于有接点的开关（继电器）。
细分下来，晶体管有双极性和MOS管之分，而集成电路（例如L298）只是将它们集成而已，其实质还是这两种晶体管，只是为了设计、使用方便、可靠而做成了一块电路。
双极性晶体管构成的 H 桥：MOS管构成的 H 桥：二、使能控制和方向逻辑驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。
如果三极管TA和TB同时导通，那么电流就会从正极穿过两个三极管直接回到负极。
此时，电路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值（该电流仅受电源性能限制），甚至烧坏三极管。
基于上述原因，在实际驱动电路中通常要用硬件电路方便地控制三极管的开关。
图所示就是基于这种考虑的改进电路，它在基本H桥电路的基础上增加了4个与门和2个非门。
4个与门同一个“使能”导通信号相接，这样，用这一个信号就能控制整个电路的开关。
而2个非门通过提供一种方向输人，可以保证任何时候在H桥的同侧腿上都只有一个三极管能导通。
MOS管H桥的PWM驱动芯片1. 概述MOS管H桥的PWM驱动芯片是一种用于控制MOS管H桥电路的集成电路。
它通过调节PWM信号的占空比来控制MOS管的导通和截止，从而实现电路的开关控制。
该驱动芯片通常用于电机驱动、电源开关和功率放大等应用领域。
2. MOS管H桥电路简介MOS管H桥电路是一种常用的开关电路，由四个MOS管组成。
它可以实现电流的双向流动，用于控制电机的正反转、电源的开关和功率放大等功能。
MOS管H桥电路的核心是四个MOS管，分别称为上高侧MOS管、下高侧MOS管、上低侧MOS管和下低侧MOS管。
3. PWM信号的作用PWM（Pulse Width Modulation）信号是一种脉冲宽度调制信号，通过调节脉冲的高电平时间和低电平时间来控制信号的平均值。
在MOS管H桥电路中，PWM信号的作用是控制MOS管的导通和截止，从而控制电路的开关状态和电流的流动方向。
4. MOS管H桥的PWM驱动芯片功能MOS管H桥的PWM驱动芯片主要具有以下功能： - 生成PWM信号：驱动芯片内部集成了PWM信号发生器，可以根据外部控制信号生成PWM信号。
- 调节占空比：驱动芯片可以根据输入信号的变化调节PWM信号的占空比，从而控制MOS管的导通时间和截止时间。
- 提供保护功能：驱动芯片内部集成了过流保护、过温保护、欠压保护等功能，可以保护MOS管和驱动芯片的安全运行。
- 提供驱动能力：驱动芯片具有足够的驱动能力，可以驱动高功率的MOS管，满足复杂电路的需求。
- 提供故障检测功能：驱动芯片可以检测MOS管的故障情况，如短路、断路等，提高系统的可靠性和稳定性。
5. MOS管H桥的PWM驱动芯片应用MOS管H桥的PWM驱动芯片广泛应用于各种领域，包括但不限于以下几个方面： - 电机驱动：驱动芯片可以控制电机的正反转、速度和转向，广泛应用于机器人、无人机、电动车等设备。
- 电源开关：驱动芯片可以实现电源的开关控制，用于电源管理、电源转换等应用。

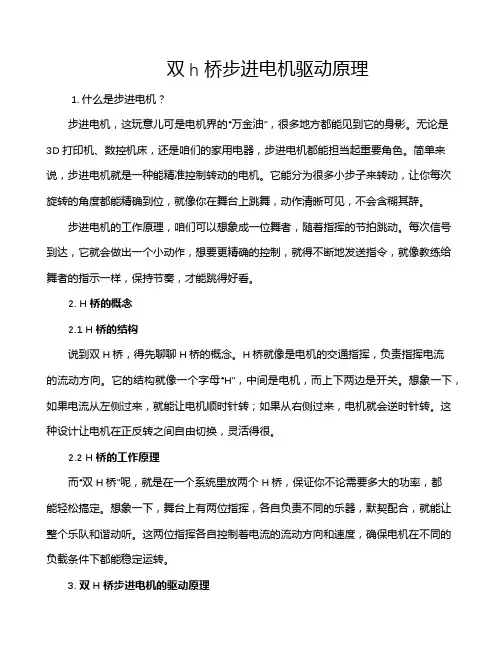

双h桥步进电机驱动原理1. 什么是步进电机？步进电机，这玩意儿可是电机界的“万金油”，很多地方都能见到它的身影。
无论是3D打印机、数控机床，还是咱们的家用电器，步进电机都能担当起重要角色。
简单来说，步进电机就是一种能精准控制转动的电机。
它能分为很多小步子来转动，让你每次旋转的角度都能精确到位，就像你在舞台上跳舞，动作清晰可见，不会含糊其辞。
步进电机的工作原理，咱们可以想象成一位舞者，随着指挥的节拍跳动。
每次信号到达，它就会做出一个小动作，想要更精确的控制，就得不断地发送指令，就像教练给舞者的指示一样，保持节奏，才能跳得好看。
2. H桥的概念2.1 H桥的结构说到双H桥，得先聊聊H桥的概念。
H桥就像是电机的交通指挥，负责指挥电流的流动方向。
它的结构就像一个字母“H”，中间是电机，而上下两边是开关。
想象一下，如果电流从左侧过来，就能让电机顺时针转；如果从右侧过来，电机就会逆时针转。
这种设计让电机在正反转之间自由切换，灵活得很。
2.2 H桥的工作原理而“双H桥”呢，就是在一个系统里放两个H桥，保证你不论需要多大的功率，都能轻松搞定。
想象一下，舞台上有两位指挥，各自负责不同的乐器，默契配合，就能让整个乐队和谐动听。
这两位指挥各自控制着电流的流动方向和速度，确保电机在不同的负载条件下都能稳定运转。
3. 双H桥步进电机的驱动原理3.1 信号控制双H桥步进电机的驱动，实际上是通过控制输入信号来实现的。
就好比你在跟朋友打电话，声音清晰才能交流无碍。
控制电机的时候，咱们给它输入的信号就像是手机里的通话信号，强弱直接影响到电机的表现。
我们可以通过脉冲信号来控制步进电机的步进数，也就是它转动的次数。
每发一个脉冲，电机就转动一步。
3.2 驱动方式步进电机的驱动方式有多种，最常见的包括全步进和微步进。
全步进就像是在大步流星地走，每一步都特别有力；而微步进则是轻盈的小碎步，走得细腻而优雅。
选择哪个方式，得看你的应用需求。
比如说，3D打印的时候，微步进可以让打印更细腻，成品效果更佳；而在一些需要快速反应的场合，全步进则显得更为高效。
双通道h桥电机驱动芯片双通道H桥电机驱动芯片（Dual Channel H-Bridge Motor Driver）是一种常见的电机驱动器，通常用于直流（DC）电机控制，其设计可以实现向前、向后、制动、浮动等多种控制模式。
在电机应用领域中，双通道H桥电机驱动芯片具有广泛的应用场景，例如：机器人、车辆、喷墨打印机等。
它可以完成电机的正反转、速度调节、位置控制等功能。
双通道H桥电机驱动芯片的原理H桥是一种用于控制电机方向的电路，由4个开关管组成，可以使电机正反转并实现制动和浮动模式。
当S1和S4导通，S2和S3截止时，电机向前转动；当S2和S3导通，S1和S4截止时，电机向后转动；当S1、S2、S3和S4都截止时，电机处于浮动状态；当S1、S2、S3、S4都导通时，电机处于制动状态。
双通道H桥电机驱动芯片是用于控制电机方向和速度的集成电路。
它集成了4个MOSFET三极管，可以方便地控制电机正反转，同时可以通过PWM调节电机的速度。
双通道H桥电机驱动芯片的特点1.可控制2个电机双通道H桥电机驱动芯片可以控制两个电机，使其正反转或停止。
它可以广泛应用于机器人、车辆、喷墨打印机等需要控制多个电机的场合。
2. PWM调速PWM调速是一种常见的电机调速方法，它通过在不同时间间隔内改变电机电压的高低电平，以改变电机的平均电压，从而控制电机速度。
双通道H桥电机驱动芯片通过PWM信号来调整电机的转速，使得输出电压的平均值可以在更广的范围内调节，从而控制电机的速度。
3.高效率双通道H桥电机驱动芯片具有非常高的效率。
它采用有源保护电路和多级保护，可以保护芯片不被损坏。
同时，它采用多级电感设计，使得电源电流更加稳定，从而提高了电机的效率。
4.小封装双通道H桥电机驱动芯片采用小封装方式，具有较小的体积和重量，使得它可以在较小的空间内进行布置和安装。
同时，它采用SOP、SSOP、TSSOP等多种封装方式，可以方便不同的应用需求。
