下载文档原格式

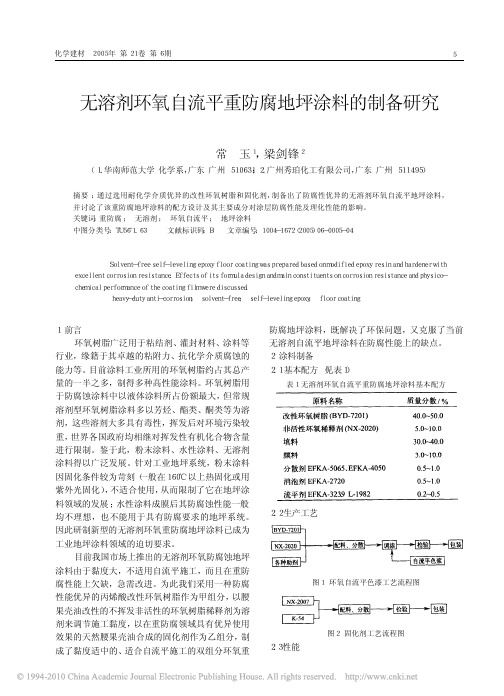

无溶剂环氧自流平重防腐地坪涂料的制备研究常 玉１，梁剑锋２（１．华南师范大学 化学系，广东 广州 ５１０６３１；２．广州秀珀化工有限公司，广东 广州 ５１１４９５）摘要 ：通过选用耐化学介质优异的改性环氧树脂和固化剂，制备出了防腐性优异的无溶剂环氧自流平地坪涂料，并讨论了该重防腐地坪涂料的配方设计及其主要成分对涂层防腐性能及理化性能的影响。
关键词：重防腐 ； 无溶剂 ； 环氧自流平 ； 地坪涂料中图分类号：ＴＵ５６＋１．６３ 文献标识码：Ｂ 文章编号：１００４－１６７２（２００５）０６－０００５－０４Ｐｒｅｐａｒａｔｉｏｎ ｏｆ Ｈｅａｖｙ－Ｄｕｔｙ Ａｎｔｉ－Ｃｏｒｒｏｓｉｏｎ Ｓｅｌｆ－Ｌｅｖｅｌｉｎｇ Ｅｐｏｘｙ Ｆｌｏｏｒ Ｃｏａｔｉｎｇ ｗｉｔｈｏｕｔ Ｓｏｌｖｅｎｔ ／ Ｃｈａｎｇ Ｙｕ ｅｔ ａｌ ／Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｃｈｅｍｉｓｔｒｙ， Ｓｏｕｔｈ Ｃｈｉｎａ Ｎｏｒｍａｌ ＵｎｉｖｅｒｓｉｔｙＡｂｓｔｒａｃｔ： Ｓｏｌｖｅｎｔ－ｆｒｅｅ ｓｅｌｆ－ｌｅｖｅｌｉｎｇ ｅｐｏｘｙ ｆｌｏｏｒ ｃｏａｔｉｎｇ ｗａｓ ｐｒｅｐａｒｅｄ ｂａｓｅｄ ｏｎ ｍｏｄｉｆｉｅｄ ｅｐｏｘｙ ｒｅｓｉｎ ａｎｄ ｈａｒｄｅｎｅｒ ｗｉｔｈｅｘｃｅｌｌｅｎｔ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ． Ｅｆｆｅｃｔｓ ｏｆ ｉｔｓ ｆｏｒｍｕｌａ ｄｅｓｉｇｎ ａｎｄ ｍａｉｎ ｃｏｎｓｔｉｔｕｅｎｔｓ ｏｎ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ ａｎｄ ｐｈｙｓｉｃｏ－ｃｈｅｍｉｃａｌ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｔｈｅ ｃｏａｔｉｎｇ ｆｉｌｍ ｗｅｒｅ ｄｉｓｃｕｓｓｅｄ．Ｋｅｙ Ｗｏｒｄｓ： ｈｅａｖｙ－ｄｕｔｙ ａｎｔｉ－ｃｏｒｒｏｓｉｏｎ； ｓｏｌｖｅｎｔ－ｆｒｅｅ； ｓｅｌｆ－ｌｅｖｅｌｉｎｇ ｅｐｏｘｙ； ｆｌｏｏｒ ｃｏａｔｉｎｇ１ 前言环氧树脂广泛用于粘结剂、灌封材料、涂料等行业，缘籍于其卓越的粘附力、抗化学介质腐蚀的能力等。

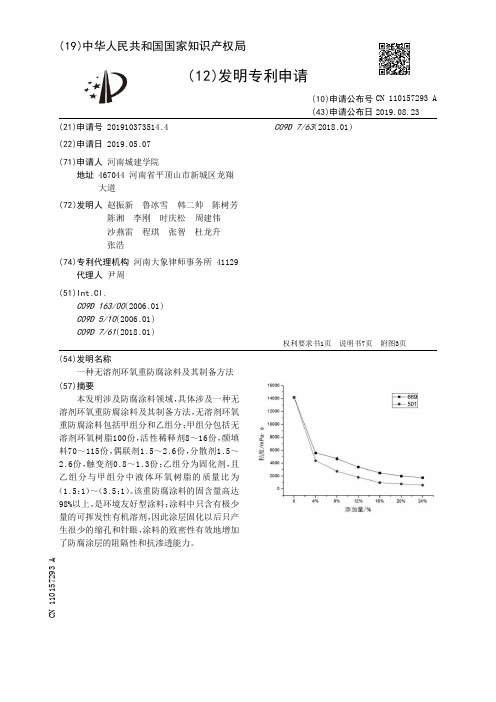

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910373514.4(22)申请日 2019.05.07(71)申请人 河南城建学院地址 467044 河南省平顶山市新城区龙翔大道(72)发明人 赵振新 鲁冰雪 韩二帅 陈树芳 陈湘 李刚 时庆松 周建伟 沙燕雷 程琪 张智 杜龙升 张浩 (74)专利代理机构 河南大象律师事务所 41129代理人 尹周(51)Int.Cl.C09D 163/00(2006.01)C09D 5/10(2006.01)C09D 7/61(2018.01)C09D 7/63(2018.01)(54)发明名称一种无溶剂环氧重防腐涂料及其制备方法(57)摘要本发明涉及防腐涂料领域，具体涉及一种无溶剂环氧重防腐涂料及其制备方法，无溶剂环氧重防腐涂料包括甲组分和乙组分；甲组分包括无溶剂环氧树脂100份，活性稀释剂8～16份，颜填料70～115份，偶联剂1.5～2.6份，分散剂1.5～2.6份，触变剂0.8～1.3份；乙组分为固化剂，且乙组分与甲组分中液体环氧树脂的质量比为（1.5：1）～（3.5：1）。
该重防腐涂料的固含量高达98%以上，是环境友好型涂料；涂料中只含有极少量的可挥发性有机溶剂，因此涂层固化以后只产生很少的缩孔和针眼，涂料的致密性有效地增加了防腐涂层的阻隔性和抗渗透能力。
权利要求书1页 说明书7页 附图3页CN 110157293 A 2019.08.23C N 110157293A权 利 要 求 书1/1页CN 110157293 A1.一种无溶剂环氧重防腐涂料，其特征在于，包括甲组分和乙组分；所述甲组分包括无溶剂环氧树脂100份，活性稀释剂8～16份，颜填料70～115份，偶联剂1.5～2.6份，分散剂1.5～2.6份，触变剂0.8～1.3份；所述乙组分为固化剂，且乙组分与甲组分中液体环氧树脂的质量比为（1.5：1）～（3.5：1）。

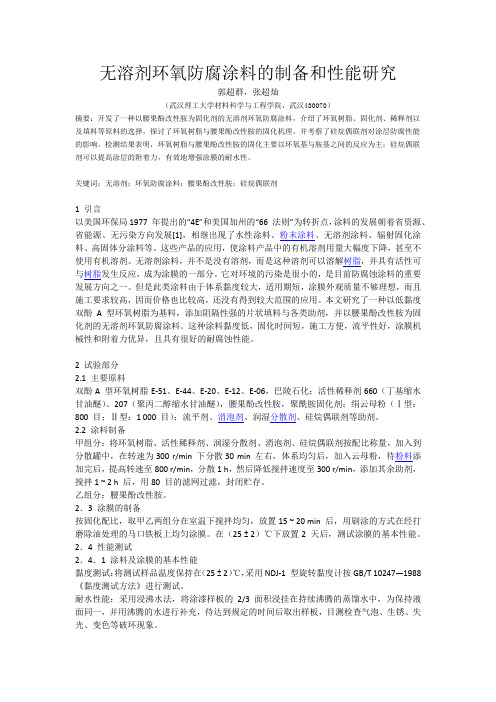

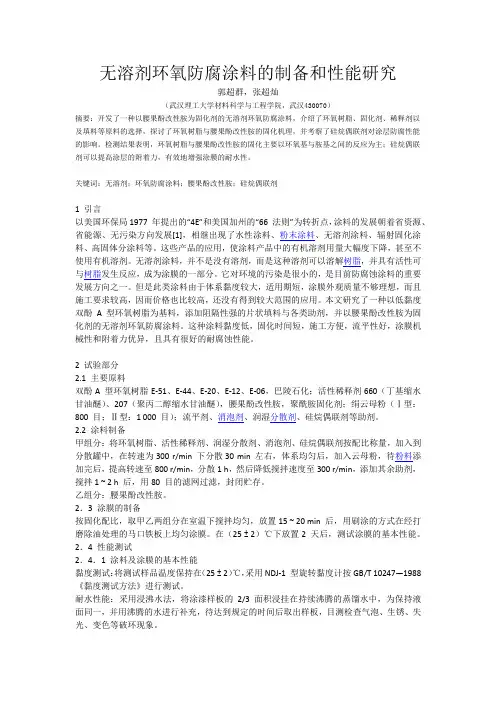

无溶剂环氧防腐涂料的制备和性能研究郭超群，张超灿（武汉理工大学材料科学与工程学院，武汉430070）摘要：开发了一种以腰果酚改性胺为固化剂的无溶剂环氧防腐涂料，介绍了环氧树脂、固化剂、稀释剂以及填料等原料的选择，探讨了环氧树脂与腰果酚改性胺的固化机理，并考察了硅烷偶联剂对涂层防腐性能的影响。
检测结果表明，环氧树脂与腰果酚改性胺的固化主要以环氧基与胺基之间的反应为主；硅烷偶联剂可以提高涂层的附着力，有效地增强涂膜的耐水性。
关键词：无溶剂；环氧防腐涂料；腰果酚改性胺；硅烷偶联剂1 引言以美国环保局1977 年提出的“4E”和美国加州的“66 法则”为转折点，涂料的发展朝着省资源、省能源、无污染方向发展[1]，相继出现了水性涂料、粉末涂料、无溶剂涂料、辐射固化涂料、高固体分涂料等。
这些产品的应用，使涂料产品中的有机溶剂用量大幅度下降，甚至不使用有机溶剂。
无溶剂涂料，并不是没有溶剂，而是这种溶剂可以溶解树脂，并具有活性可与树脂发生反应，成为涂膜的一部分。
它对环境的污染是很小的，是目前防腐蚀涂料的重要发展方向之一。
但是此类涂料由于体系黏度较大，适用期短，涂膜外观质量不够理想，而且施工要求较高，因而价格也比较高，还没有得到较大范围的应用。
本文研究了一种以低黏度双酚A型环氧树脂为基料，添加阻隔性强的片状填料与各类助剂，并以腰果酚改性胺为固化剂的无溶剂环氧防腐涂料。
这种涂料黏度低，固化时间短，施工方便，流平性好，涂膜机械性和附着力优异，且具有很好的耐腐蚀性能。
2 试验部分2.1 主要原料双酚A 型环氧树脂E-51、E-44、E-20、E-12、E-06，巴陵石化；活性稀释剂660（丁基缩水甘油醚）、207（聚丙二醇缩水甘油醚），腰果酚改性胺，聚酰胺固化剂；绢云母粉（Ⅰ型：800 目；Ⅱ型：1 000 目）；流平剂、消泡剂、润湿分散剂、硅烷偶联剂等助剂。
2.2 涂料制备甲组分：将环氧树脂、活性稀释剂、润湿分散剂、消泡剂、硅烷偶联剂按配比称量，加入到分散罐中，在转速为300 r/min 下分散30 min 左右，体系均匀后，加入云母粉，待粉料添加完后，提高转速至800 r/min，分散1 h，然后降低搅拌速度至300 r/min，添加其余助剂，搅拌1 ~ 2 h 后，用80 目的滤网过滤，封闭贮存。
