硅材料制备及工艺

硅碳负极材料的生产工艺
硅碳负极材料的生产工艺一般包括以下几个步骤：
1. 原料准备：选用优质的硅和石墨作为主要原料，按照一定比例进行混合，并添加其他助剂。

2. 理化处理：将原料进行粉碎、研磨等处理，使其粒度均匀，并去除杂质。

3. 混合制备：将经过理化处理的原料进行混合，通常采用湿法造粒或者干法混合的方式，以获得均匀的混合物。

4. 成型：将混合物进行压制，通常采用成型机械将其压制成片、柱或其他形状。

5. 烧结：将成型后的材料进行高温烧结，使其颗粒之间结合紧密，形成致密的物相结构。

6. 表面处理：通过涂覆或处理，改善材料的表面性能，如增强导电性能、提高电化学反应活性等。

7. 性能测试：对已制备的硅碳负极材料进行各项性能测试，包括比容量、循环性能、倍率性能等。

8. 成品包装和储存：将合格的硅碳负极材料进行包装，并储存在适当的条件下，以确保其质量和稳定性。

需要注意的是，不同厂家和工艺可能会有细微的差异，但大致的生产流程是类似的。

生产硅碳负极材料的关键在于原料的选择和比例控制，以及烧结工艺的优化，这对材料的性能和效果有着重要影响。

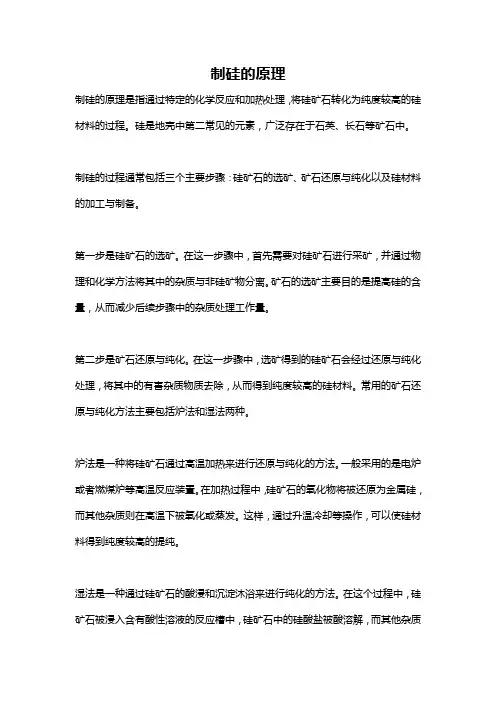

制硅的原理制硅的原理是指通过特定的化学反应和加热处理，将硅矿石转化为纯度较高的硅材料的过程。

硅是地壳中第二常见的元素，广泛存在于石英、长石等矿石中。

制硅的过程通常包括三个主要步骤：硅矿石的选矿、矿石还原与纯化以及硅材料的加工与制备。

第一步是硅矿石的选矿。

在这一步骤中，首先需要对硅矿石进行采矿，并通过物理和化学方法将其中的杂质与非硅矿物分离。

矿石的选矿主要目的是提高硅的含量，从而减少后续步骤中的杂质处理工作量。

第二步是矿石还原与纯化。

在这一步骤中，选矿得到的硅矿石会经过还原与纯化处理，将其中的有害杂质物质去除，从而得到纯度较高的硅材料。

常用的矿石还原与纯化方法主要包括炉法和湿法两种。

炉法是一种将硅矿石通过高温加热来进行还原与纯化的方法。

一般采用的是电炉或者燃煤炉等高温反应装置。

在加热过程中，硅矿石的氧化物将被还原为金属硅，而其他杂质则在高温下被氧化或蒸发。

这样，通过升温冷却等操作，可以使硅材料得到纯度较高的提纯。

湿法是一种通过硅矿石的酸浸和沉淀沐浴来进行纯化的方法。

在这个过程中，硅矿石被浸入含有酸性溶液的反应槽中，硅矿石中的硅酸盐被酸溶解，而其他杂质则在酸性条件下不溶于盐酸。

接下来，通过逐渐调节溶液的酸度、温度和浓度，使溶液中的硅酸盐沉淀下来，并通过过滤、洗涤和干燥等步骤得到纯度较高的硅材料。

第三步是硅材料的加工与制备。

经过还原与纯化处理的硅材料可以用于制备不同形式的硅产品。

例如，通过熔融硅可以制备硅单晶，通过磨粉硅可以制备硅粉体，通过加入掺杂剂和烧结等工艺可以制备硅陶瓷等。

总之，制硅的原理是通过选矿、还原与纯化以及加工与制备等步骤，将硅矿石转化为高纯度的硅材料的过程。

这一过程涉及多种物理和化学原理，需要根据具体的硅材料需求和工艺条件来选择合适的方法和操作。

制硅的发展不仅促进了硅材料的应用领域的拓展，也对整个材料科学和工程领域的发展做出了重要贡献。

硅基负极材料生产工艺硅基负极材料是锂离子电池中一种重要的电池材料，因其高比容量和相对丰富的资源而备受关注。

下面将介绍硅基负极材料的生产工艺。

1. 材料准备硅基负极材料的制备首先需要准备硅材料和其他辅助材料。

硅通常以纳米颗粒或纳米片状的形式使用，以增加其比表面积，提高电极的充放电性能。

同时，导电剂（如碳黑）、粘结剂和电解质溶液等也是生产过程中所需的关键材料。

2. 材料混合硅材料、导电剂和粘结剂按照一定的配比混合均匀。

混合的过程中，需要确保硅颗粒均匀分散在混合物中，以提高电极的均匀性和导电性。

3. 涂覆过程混合物通过涂覆工艺被均匀地涂布在导电极材料（如铜箔）上。

涂覆可以采用卷材法、层压法或者喷涂法等不同的涂覆工艺。

这一步骤的关键是确保涂布膜的均匀性和厚度控制。

4. 干燥涂布完成后，需要对电极进行干燥，以蒸发或挥发涂覆过程中所添加的溶剂。

干燥过程需要在适当的温度和湿度下进行，以避免电极结构的破坏或变形。

5. 成型和压片电极需要在适当的尺寸和形状下进行成型，以适应锂离子电池的结构。

通常采用压片工艺，将电极材料通过机械压制成片状。

成型后的电极片需要在一定的温度和压力下进行热压，以提高电极的机械强度和稳定性。

6. 电池组装制备好的硅基负极电极片将与正极、隔膜等其他电池组件一同组装成电池。

在这一步骤中，需要在无氧或低氧环境中进行，以避免硅材料与氧气发生反应，降低电池性能。

7. 充放电循环生产完成的电池需要进行充放电循环测试，以评估硅基负极材料的性能。

在这个过程中，观察电池的循环稳定性、比容量、充放电效率等参数，从而评估硅基负极材料的实际应用性能。

8. 优化和改进根据实际测试结果，可以对生产工艺进行优化和改进。

这可能涉及到材料配方的调整、生产工艺参数的优化以及设备的升级等方面，以进一步提高硅基负极材料的性能和稳定性。

硅基负极材料的生产工艺是一个综合考虑材料性质、工艺参数和设备条件等因素的复杂过程。

通过精密的生产工艺，可以制备出性能优良的硅基负极材料，为高性能锂离子电池的制备提供了关键的技术支持。

半导体硅材料
半导体硅材料是一种在电子行业中广泛应用的材料，它具有独特的电学特性，
使其成为集成电路、太阳能电池、光电器件等领域的重要材料。

本文将从半导体硅材料的基本特性、制备工艺以及应用领域等方面进行介绍。

首先，半导体硅材料具有良好的半导体特性，即在一定条件下能够表现出导电
和绝缘的特性。

这种特性使得半导体硅材料在电子器件中得到了广泛的应用。

同时，硅材料还具有较高的热稳定性和化学稳定性，能够在复杂的环境下保持良好的性能。

其次，半导体硅材料的制备工艺主要包括硅单晶生长、硅多晶生长以及硅薄膜
制备等过程。

其中，硅单晶生长是制备高纯度硅材料的主要工艺之一，通过化学气相沉积、单晶拉晶等方法可以得到高质量的硅单晶材料。

而硅多晶生长则是制备普通硅材料的常用工艺，通过熔融法或气相沉积等方式可以得到多晶硅材料。

此外，硅薄膜制备技术在近年来得到了快速发展，通过物理气相沉积、化学气相沉积等方法可以得到高质量的硅薄膜材料。

最后，半导体硅材料在集成电路、太阳能电池、光电器件等领域都有重要的应用。

在集成电路中，硅材料作为基底材料能够支撑电子器件的制备，同时作为绝缘层和导体层能够实现电子器件的隔离和连接。

在太阳能电池中，硅材料能够转化太阳能为电能，通过pn结等结构实现光电转换。

在光电器件中，硅材料能够实现光
电探测、光电发射等功能，广泛应用于光通信、光传感等领域。

总之，半导体硅材料作为一种重要的电子材料，在现代电子工业中具有不可替
代的地位。

随着科技的不断进步，相信半导体硅材料将会在更多的领域展现出其优越的性能和广阔的应用前景。

有机硅涂层的制备工艺# 有机硅涂层的制备工艺有机硅涂层是一种常见的防护材料，用于提高物体表面的耐磨、耐腐蚀和防水性能。

以下是有机硅涂层的制备工艺的详细介绍。

## 1. 准备材料和设备- 有机硅涂料- 喷涂设备（例如喷枪）- 喷涂台- 清洁溶剂- 研磨工具（例如砂纸、砂轮）## 2. 表面准备首先，需要准备待涂覆的物体表面。

这包括清洁和磨砂两个步骤。

### 2.1 清洁表面使用清洁溶剂将物体表面彻底清洁，确保表面没有灰尘、油脂或其他污垢。

### 2.2 磨砂表面使用砂纸或砂轮对物体表面进行磨砂处理，以提供更好的附着力。

磨砂可以去除表面的氧化层和不均匀性，使涂层更加平整。

## 3. 涂料准备将有机硅涂料搅拌均匀，避免产生气泡或固体颗粒。

根据涂料供应商的推荐，可以添加适量的稀释剂以达到理想的涂覆粘度。

## 4. 涂覆过程### 4.1 控制环境在涂覆过程中，确保工作环境清洁、干燥，并控制好温度和湿度。

这有助于涂料的均匀涂布和干燥。

### 4.2 喷涂技术使用喷涂设备（例如喷枪）将有机硅涂料均匀地喷洒在物体表面上。

注意保持一定的喷涂距离和角度，以确保涂料均匀覆盖。

### 4.3 喷涂层数根据涂料供应商的建议，可以进行多层喷涂以获得更好的保护效果。

每层涂料之间应保持适当的干燥时间，通常为几分钟至几小时。

## 5. 干燥和固化在涂覆完成后，等待涂料自然干燥。

根据涂料类型和厚度的不同，固化时间可能需要几小时到几天。

## 6. 涂层检验和维护### 6.1 检验涂层质量使用适当的检验方法，对涂层进行质量验证。

这可以包括检查涂层的平整度、附着力和耐腐蚀性能等。

### 6.2 维护涂层定期检查涂层的状况，并根据需要进行补涂或维修。

避免使用腐蚀性或磨损性物质与涂层接触，以延长涂层的使用寿命。

以上是有机硅涂层的制备工艺的详细介绍。

根据这个工艺流程，可以有效地制备出具有良好防护性能的有机硅涂层。

单晶硅生产工艺单晶硅生产工艺是一种重要的制备方法，用于制造高纯度的单晶硅材料。

它在电子工业、光伏产业等领域有着广泛的应用。

本文将介绍单晶硅的生产工艺及其主要步骤。

单晶硅是由纯净的硅材料制成的，其主要原料是石英砂。

首先，经过物理和化学的处理，石英砂中的杂质被去除，以保证最终产品的高纯度。

这一步骤常常被称为净化或精炼过程。

接下来，经过矿山开采和选矿，石英砂被破碎成小颗粒，并通过浮选等方法将杂质与硅分离。

随后，石英粉末被送入高温石英炉。

在炉内，石英粉末通过升温和冷却的过程，使纯净的硅材料逐渐结晶成块状。

在晶体生长的过程中，需要维持稳定的温度和压力条件。

通常使用感应炉等加热设备来提供热能。

在此过程中，石英容器或若干种不同的晶体生长设备被使用。

静态法是目前最常用的单晶生长方法。

在这种方法中，石英产生的热能被保持在恒定的温度下，使石英坯体逐渐结晶成大片的单晶硅材料。

这种方法具有高度的可控性和较低的成本。

在单晶硅生长结束后，晶坯需要经过多个步骤的加工。

首先，晶体被切割成薄片，这些薄片被称为晶片。

晶片表面经过粗糙化处理，以提高其表面的光电转换效率。

接着，晶片需要进行蚀刻，以去除表面的污染物和缺陷。

蚀刻可以采用湿法或干法，具体的选择取决于生产过程的要求。

最后，晶片被切割成具有特定尺寸的硅片。

这些硅片可以使用在半导体行业中，如电子器件和集成电路的制造。

总之，单晶硅生产工艺是一系列精密的步骤，用于制备高纯度的单晶硅材料。

这些步骤包括石英砂的净化、晶体生长、晶片加工和硅片切割等。

通过这些步骤，可以得到适用于电子工业和光伏产业的高质量单晶硅材料。

半导体-硅片生产工艺流程及工艺注意要点一、引言半导体产业是当今高科技产业中不可或缺的一环，而硅片作为半导体制造的重要材料之一，其生产工艺流程及注意要点显得尤为重要。

本文将就半导体-硅片的生产工艺流程及工艺注意要点进行详细介绍。

二、硅片生产工艺流程硅片生产工艺流程可以分为几个主要步骤，包括原料准备、单晶硅生长、硅片切割、晶圆清洗等过程。

1.原料准备原料准备是硅片生产的第一步，通常以硅粉为主要原料。

硅粉需经过精细处理，确保其纯度和质量达到要求。

2.单晶硅生长单晶硅生长是硅片生产的核心环节，通过气相、液相或固相生长方法，使硅原料逐渐形成完整的单晶结构。

3.硅片切割硅片切割是将单晶硅切割为薄片的过程，以便后续的加工和制作。

切割精度和表面光滑度直接影响硅片的质量。

4.晶圆清洗晶圆清洗是为了去除硅片表面的杂质和污染物，保持硅片表面的洁净度，以确保后续工艺的顺利进行。

三、工艺注意要点在硅片生产过程中，有一些注意要点需要特别重视，以确保硅片的质量和性能。

1.纯度控制硅片的制备要求非常高，必须保证硅原料的纯度达到一定标准，以避免杂质对硅片性能的影响。

2.工艺参数控制在硅片生产过程中，各个工艺环节的参数控制十分关键，包括温度、压力、时间等因素，要严格控制以保证硅片的质量稳定性。

3.设备保养硅片生产设备的保养和维护也是非常重要的一环，保持设备的稳定性和运行效率，可以有效提高硅片生产效率和质量。

4.环境监控硅片生产场所的环境条件也需要严格监控，包括温度、湿度、洁净度等因素，以确保硅片生产过程的正常进行。

四、结论通过本文对半导体-硅片生产工艺流程及工艺要点的介绍，我们可以看到硅片生产是一个复杂而又精细的过程，需要严格控制各个环节的参数和质量要求。

只有做好每一个细节，才能确保硅片的质量和稳定性，为半导体产业的发展做出贡献。

因此，加强对硅片生产工艺流程及工艺要点的研究与总结，提高技术水平和生产水平，对于我国半导体产业的发展具有重要的意义。

硅微粉生产工艺概述硅微粉是一种重要的工业原料，广泛用于涂料、橡胶、塑料、建筑材料等行业。

本文将详细介绍硅微粉的生产工艺，包括原材料准备、制备工艺和后处理工序。

原材料准备硅微粉的主要原料是硅石，一种硅酸盐矿石。

为了得到高纯度的硅微粉，首先需要选择优质的硅石，具备较高的硅含量和较低的杂质含量。

常见的硅石有石英、长石和硅质岩石等。

原材料准备的步骤如下：1.选择合适的硅石矿石。

2.对硅石进行破碎，使其颗粒度符合生产要求。

3.进行磁选和洗选等工艺，去除掉硅石中的杂质。

制备工艺硅微粉的制备主要通过物理方法，其中包括干法制备和湿法制备两种常用的工艺。

干法制备干法制备硅微粉是在无水介质下进行，其工艺流程如下：1.将预处理好的硅石送入磨矿机进行粉碎，得到初级硅微粉。

2.初级硅微粉经过气流筛分，去除掉过大或过小的颗粒。

3.进一步对筛分后的硅微粉进行超细磨矿，使其颗粒尺寸更加均匀。

4.最后利用气力输送将硅微粉收集起来，通过分级器进行分级，得到不同粒度的硅微粉。

湿法制备湿法制备硅微粉是在液相介质中进行，其工艺流程如下：1.将预处理好的硅石与适量的水混合，形成硅石浆料。

2.经过颗粒分级器，将硅石浆料中的较大颗粒进行分离。

3.将分离后的浆料送入研磨机进行磨矿，得到硅微粉浆料。

4.通过离心机或筛分机将硅微粉浆料去除掉其中的水分和杂质，得到湿态硅微粉。

5.最后将湿态硅微粉经过烘干设备进行烘干，得到干态硅微粉。

后处理工序制备好的硅微粉还需要经过一系列的后处理工序来提高其质量和纯度。

后处理工序的步骤如下：1.对硅微粉进行分级，按照颗粒大小进行分组。

2.采用气流粉碎机进行细磨，使硅微粉颗粒更加均匀细小。

3.对细磨后的硅微粉进行表面修饰，如涂覆有机硅或无机润滑剂等，改善其流动性和分散性。

4.进行均质处理，提高硅微粉的均匀度和稳定性。

5.对硅微粉进行炉处理，消除内部应力，提高其热稳定性和耐候性。

在后处理工序中，需要注意控制好处理条件，避免硅微粉受到二次污染或其性能受到不利影响。

单晶硅棒的制备方法
单晶硅棒制备方法是指将硅熔体通过特定的制备工艺，制成直径较大的单晶硅棒，常用于制造集成电路、太阳能电池等领域。

下面将介绍单晶硅棒的制备方法及其流程。

1. 材料准备
单晶硅的制备要求原材料纯度高，一般采用高纯度的硅块或硅片作为原料，同时还需要使用高纯度的氧化物作为熔剂。

2. 制备硅熔体
首先将硅块或硅片通过高温烧结技术制成硅砖，再将硅砖切成小块，并在高纯气氛下加热熔化成硅熔体。

这时需要将适量的熔剂加入到硅熔体中，促使硅原子结晶成大晶粒。

熔剂常用的有三氯化铝、氯化镁和氯化铁等。

3. 晶化硅熔体
将硅熔体逐渐降温，并对其进行搅拌，以促进晶粒的生长，形成大晶粒。

并在此过程中测量硅熔体的温度、压力和熔体中掺杂元素的浓度
等，来控制晶体品质。

4. 制备单晶硅棒
经过晶体生长后，可以使用加热脱附法或拉拔法等技术，在硅熔体表
面附着单晶核心晶体，从而制备出单晶硅棒。

此过程中需要准确控制
加热温度和拉拔速度等参数，以使单晶硅棒的直径、长度和结晶质量
等达到所要求的标准。

5. 切割和择优
最后将制备好的单晶硅棒进行切割和择优，依据其应用的不同，可制
成不同的形状和尺寸，如圆柱形、异型棒等。

总之，单晶硅棒的制备方法需要通过严谨的工艺流程进行，依次完成
材料准备、制备硅熔体、晶化硅熔体、制备单晶硅棒和进行切割和择
优等步骤。

此外，还需要对各个步骤中涉及到的参数进行科学的调控，以控制单晶硅棒的品质。

硅片切片生产工艺一、引言硅片是半导体行业中不可或缺的材料，用于制造集成电路和太阳能电池等。

硅片的质量和性能直接影响着半导体器件的性能。

硅片切片生产工艺是硅片制造的关键环节之一，本文将介绍硅片切片的工艺流程和技术要点。

二、硅片切片工艺流程硅片切片工艺主要包括硅锭修整、切割和抛光三个步骤。

1. 硅锭修整硅锭是硅片的原材料，通常是由单晶硅材料通过晶体生长技术制备而成。

在硅锭修整过程中，首先需要对硅锭进行外观检查，排除表面缺陷和杂质等不良区域。

然后，通过切割硅锭的两个端面，使其成为一个圆柱体。

最后，对硅锭进行磨削和抛光，以获得平整的硅锭表面。

2. 切割切割是硅片切片工艺的核心步骤。

在切割过程中，硅锭被切割成厚度通常为几百微米的硅片。

切割硅锭的主要方法有线锯切割和内径切割两种。

线锯切割是最常用的硅片切割方法。

在线锯切割中，硅锭被固定在切割机上，通过高速旋转的金刚石线锯进行切割。

线锯切割的优点是切割速度快，适用于大规模生产。

然而，线锯切割的缺点是切割损耗大，切割面不够平整，需要进行后续的抛光处理。

内径切割是一种新兴的硅片切割方法。

在内径切割中，硅锭被放置在一个旋转的切割盘上，通过内径切割盘上的多个切割刀具进行切割。

内径切割的优点是切割损耗小，切割面平整度高，不需要进行后续的抛光处理。

然而，内径切割的缺点是切割速度较慢，适用于小规模生产。

3. 抛光切割后的硅片表面通常不够平整，需要进行抛光处理。

抛光的目的是去除切割过程中产生的划痕和裂纹，并获得平整的硅片表面。

抛光过程中使用的研磨液一般是硅碳化颗粒和氢氧化钠的混合物，通过旋转的抛光盘和压力控制进行研磨。

抛光时间和压力的控制对于获得理想的抛光效果至关重要。

三、硅片切片工艺的技术要点硅片切片工艺需要注意以下技术要点：1. 切割损耗控制：切割硅片时会产生一定损耗，如刀宽和切割线间距等因素都会影响切割损耗。

合理调整这些参数可以降低切割损耗，提高硅片的利用率。

2. 切割面平整度控制：切割面平整度直接影响着后续工艺步骤的成功与否。

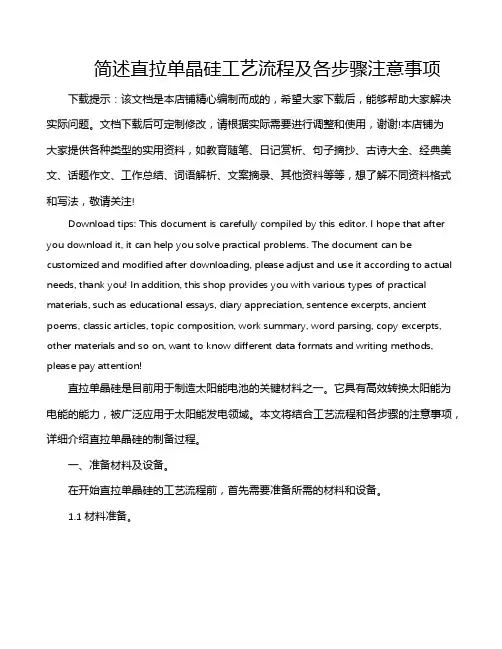

简述直拉单晶硅工艺流程及各步骤注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!直拉单晶硅是目前用于制造太阳能电池的关键材料之一。

多孔硅材料的制备与性能研究近年来，多孔材料在各个领域中得到了广泛的应用。

而多孔硅材料作为一种新型的多孔材料，在能源存储、催化剂以及生物医学等领域中具有广阔的应用前景。

本文将就多孔硅材料的制备方法以及其性能研究进行探讨。

一、多孔硅材料的制备方法多孔硅材料的制备方法主要有溶胶-凝胶法、模板法和电化学腐蚀法等。

在溶胶-凝胶法中，首先通过水解和缩合反应形成凝胶，然后通过热处理或化学处理使之形成多孔结构。

这种方法具有制备工艺简单、成本低廉的优点，但其孔径分布范围较窄。

模板法通过使用有机或无机模板剂在硅源溶胶中形成孔道结构，然后通过烧结或氧化去除模板剂，最终得到具有多孔结构的硅材料。

这种方法能够制备出具有可控孔径和孔道结构的多孔硅材料，但模板剂的选择和去除过程较为复杂。

电化学腐蚀法则是通过在一定电位下将金属或合金腐蚀形成孔洞，然后将之填充或转化为多孔硅材料。

这种方法制备的多孔硅材料孔径分布范围较广，但制备工艺较为繁琐。

二、多孔硅材料的性能研究1. 孔结构控制多孔硅材料的性能与其孔结构密切相关。

因此，通过调控制备方法可以实现对多孔硅材料孔结构的控制。

可以通过改变前驱体的类型、溶剂的种类和浓度、反应温度等条件来控制多孔硅材料的孔径和孔道结构。

研究表明，当使用有机溶剂时，多孔硅材料的孔径通常较小，而使用无机溶剂时，多孔硅材料的孔径较大。

此外，反应温度的升高有助于减小多孔硅材料的孔径。

2. 光学性能多孔硅材料具有较高的折射率和较低的杂散光损耗，因此在光学器件中有着广泛的应用。

研究表明，多孔硅材料中的孔道结构可以通过调节前驱体的浓度和反应温度来控制。

同时，多孔硅材料的孔径和孔道结构也会对其光学性能产生影响。

通过控制多孔硅材料的孔径和孔道结构，可以实现对其折射率的调节，从而实现光学器件的性能优化。

3. 催化性能多孔硅材料在催化领域中也具有潜在应用。

多孔硅材料的大比表面积和孔道结构可提供更多的活性位点和质量传递通道，从而促进催化反应的进行。

硅的化学制备及提纯摘要：随着时代的发展，硅越来越被人类所利用。

它广泛应用于半导体，光导纤维等领域。

硅一般按照它的纯度来分类，纯度里面含有多少个九，我们就称它为多少个N的硅。

MGS<5N；半导体级硅：>5N ；SGS:5N-8N ；EGS:9N-11N及以上，因而硅的纯度对器件的影响是至关重要的，所以我们必须应当尤其重视硅的提纯。

目前提纯硅的方法主要有：物理方法及化学方法。

以化学方法为例，分析了硅化学提纯中产生的成本问题就其讨论。

对硅材料的化学提纯工艺优化研究。

引言：功能材料硅的工业制法硅是由石英砂在电炉中用碳还原而得其，反应式为 sio2 + 3c = sic + 2co 2sic + sio2 = 3si + 2co所得硅纯度约为95％～99%，称为粗硅又称冶金级硅，其中含有各种杂质，如Fe、C、B、P等。

为了将粗硅提纯到半导体器件所需的纯度，硅必须经过化学提纯。

所谓硅的化学提纯把硅用化学方法转化为中间化合物再将中间化合物提纯至所需的高纯度，然后再还原成为高纯硅。

1.三氯氢硅氢还原法可分为三个重要过程：一是中间化合物三氯氢硅的合成。

二是三氯氢硅的提纯三是用氢还原三氯氢硅获得高纯硅多晶三氯氢硅(SiHCl3 )由硅粉与氯化氢合成而得。

化学反应式为Si+3Hcl→SiHcl3+H2上述反应要加热到所需温度才能进行。

又因是放热反应反应开始后能自动持续进行。

但能量如不能及时导出，温度升高后反而将影响产品收率。

反应除了生成SiHcl3外，还有SiCl4或SiH2Cl2等氯硅烷以及其他杂质氯化物如BCl3、PCl、FeCl、CuCl等三氯氢硅的提纯是硅提纯技术的重要环节在精馏技术成功地应用于三氯氢硅的提纯后，化学提纯所获得的高纯硅已经可以免除物理提纯(区域提纯)的步骤直接用于拉制硅单品，符合器件制造的要求。

精馏是近代化学工程有效的提纯方法，可获得很好的提纯效果。

三氯氢硅精馏一般分为两级，常把前一级称为粗馏，后一级称为精馏。

介绍颗粒硅法技术及特点颗粒硅法技术是一种重要的制备高纯度硅材料的方法，它通过化学反应和物理过程将硅原料转化为颗粒硅产品。

本文将介绍颗粒硅法技术的原理、工艺流程、特点以及在工业应用中的重要性。

一、颗粒硅法技术原理颗粒硅法技术是指利用硅原料（如二氧化硅）与还原剂（如碳）进行化学反应，生成硅气体，然后通过物理过程将硅气体冷凝成颗粒硅颗粒的制备方法。

其主要原理包括如下几个步骤：1. 化学反应：将硅原料与还原剂在高温下进行化学反应，生成硅气体和二氧化碳等副产物。

2. 硅气体冷凝：将生成的硅气体经过冷却和凝固过程，形成颗粒硅颗粒。

3. 精炼和处理：对颗粒硅进行精炼和处理，以满足不同应用领域的要求。

二、颗粒硅法技术工艺流程1. 原料准备：主要原料为硅原料（如二氧化硅）和还原剂（如碳）。

2. 反应制备：硅原料与还原剂在炉内进行高温反应，生成硅气体。

3. 冷却凝固：硅气体经过冷却和凝固，形成颗粒硅颗粒。

4. 精炼处理：对颗粒硅进行精炼和处理，以获得高纯度的颗粒硅产品。

5. 成品包装：将成品颗粒硅产品进行包装储存，以便后续运输和应用。

三、颗粒硅法技术特点1. 高纯度：颗粒硅法技术制备的产品具有高纯度，可用于半导体材料、太阳能电池等高科技领域。

2. 可控性强：工艺条件和反应参数可以进行精密调控，以获得不同颗粒硅产品的要求。

3. 制备成本低：相比其他工艺，颗粒硅法技术具有制备成本低的优势，有利于产品的大规模生产。

4. 环保友好：颗粒硅法技术在化学反应和物理过程中减少二氧化碳等有害副产品的排放，具有环保优势。

5. 应用广泛：颗粒硅产品广泛应用于半导体、光伏、电子材料、化工等领域，具有重要的产业应用价值。

四、颗粒硅法技术在工业中的重要性颗粒硅作为一种重要的半导体材料和高科技材料，广泛应用于电子、光伏等领域，对于推动工业现代化和科技创新起着举足轻重的作用。

颗粒硅法技术作为制备高纯度颗粒硅产品的重要方法，对于提高产业技术水平和推动新材料产业发展具有重要意义。

硅片生产工艺流程及注意要点一、引言硅片是集成电路制造的基础材料，其生产工艺流程至关重要。

本文将详细介绍硅片生产的工艺流程及注意要点，以帮助读者全面了解硅片生产过程。

二、硅片生产工艺流程1. 原料准备•硅矿石提取：硅矿石是硅片的原料之一，需要通过采矿等过程提取出纯净的硅。

•化学品准备：包括氢氧化钠、氢氟酸等，用于辅助硅片生产过程中的反应与处理。

2. 熔炼•硅熔炼：将提取的硅矿石与化学品一起投入熔炼炉中，通过高温熔炼得到纯净的硅块。

•晶体生长：将熔炼后的硅块放入晶体炉中，控制温度和晶体生长速度，形成硅锭。

3. 切割•硅锭切割：将硅锭切割成薄薄的硅片，通常使用切割机械进行切割。

•去除杂质：对切割后的硅片进行化学处理，去除表面杂质。

4. 磨光•磨光处理：通过机械或化学方法对硅片进行磨光处理，提高平整度和光洁度。

5. 检测•硅片质量检测：对硅片进行质量检测，包括硅片的厚度、平整度、杂质含量等指标。

三、硅片生产注意要点1. 工艺控制•温度控制：硅熔炼和晶体生长过程要严格控制温度，影响硅片的质量。

•反应时间：控制反应时间能有效影响硅片的晶格结构和杂质含量。

2. 原料质量•原料纯度：硅矿石和化学品的质量直接影响硅片的成品质量，务必选用高纯度原料。

3. 设备维护•设备保养：保持硅片生产设备的清洁与正常运行，避免设备问题影响生产质量。

4. 环境条件•清洁环境：硅片生产需要在无尘洁净的环境下进行，减少外部杂质对硅片的影响。

5. 人员技能•操作技能：硅片生产工艺繁琐复杂，生产人员需要经过专业培训和技能考核。

四、结论硅片生产工艺复杂且具有一定的技术要求，通过严格控制工艺流程和注意要点，可以提高硅片的质量和产量，为集成电路制造提供可靠的材料支持。

希望本文对读者了解硅片生产工艺流程和注意要点有所帮助。
