JUKI 贴片机操作规范

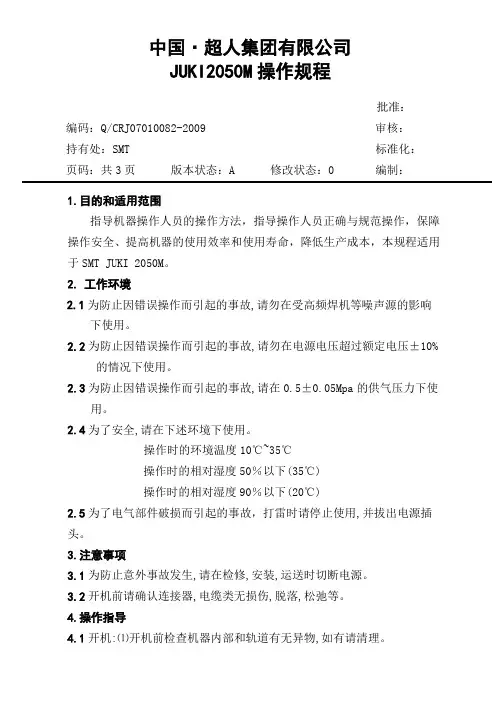

中国·超人集团有限公司JUKI2050M操作规程批准：编码：Q/CRJ07010082-2009 审核：持有处：SMT 标准化：页码：共3页版本状态：A 修改状态：0 编制：1.目的和适用范围指导机器操作人员的操作方法，指导操作人员正确与规范操作，保障操作安全、提高机器的使用效率和使用寿命，降低生产成本，本规程适用于SMT JUKI 2050M。

2.工作环境2.1为防止因错误操作而引起的事故,请勿在受高频焊机等噪声源的影响下使用。

2.2为防止因错误操作而引起的事故,请勿在电源电压超过额定电压±10%的情况下使用。

2.3为防止因错误操作而引起的事故,请在0.5±0.05Mpa的供气压力下使用。

2.4为了安全,请在下述环境下使用。

操作时的环境温度10℃~35℃操作时的相对湿度50％以下(35℃)操作时的相对湿度90％以下(20℃)2.5为了电气部件破损而引起的事故，打雷时请停止使用,并拔出电源插头。

3.注意事项3.1为防止意外事故发生,请在检修,安装,运送时切断电源。

3.2开机前请确认连接器,电缆类无损伤,脱落,松弛等。

4.操作指导4.1开机:⑪开机前检查机器内部和轨道有无异物,如有请清理。

⑫检查机器操作面右下方的气压表值是否正常,要求在0.5±0.05Mpa。

⑬打开机器右下方的开关到"ON"的位置。

⑭等待机器软体自检完成,此时有回原点提示画面,按确定4.2关机:⑪回到主画面,按退出按钮。

⑫有提示画面:设置I/O安全方向,按确定。

⑬有提示画面:是否退出所有程序并关闭计算机,按确定。

⑭等到屏幕边黑,扭动机器右下方的开关到"OFF"的位置。

4.3生产:⑪根据生产机种调节轨道宽度和顶PIN。

⑫在主画面中点击生产项,在"打开"文件夹中选种生产程式后确定。

⑬对照BOM和机器上的料站表上料。

⑭确认无误后,点击机器前方绿色开始按钮生产。

鐳射角度識別錯 誤
ponent direction error

元件尺寸錯誤
Error: Component direction error 現象描述: 元件尺寸錯誤 處理方法: 1:檢查元件尺寸是否與實物一致. 2:Laser是否清洁,元件尺寸檢測是否打開.
3:使用OCC檢查吸取坐標有無偏移.Feeder供料
1.如遇到不會處理的報警時,請不要只敲回車鍵,需保 留報警畫面,待技術員處理.2.在處理報警后需檢查 Feeder上蓋有無翹起、是否上好.方可開机.
JUKI高速贴片机操作手冊
JUKI贴片机 工作原理镭射识别，机构简单，更稳定，后 期维护费用低，磨砺造就的高速度高精度技术，通过采用 高效率新型线性伺服马达，贴装头组件的轻量化和高刚性 化，以及优化贴装程序，实现了0.040秒/芯片 （90,000CPH）（最佳条件）的贴装速度。
Error: Feeder sensor detected 現象描述:供料器之感應器被擋到. 處理方法:檢查Feeder前蓋.料帶是否浮起,Sensor間是否有 其它異物,確認好后讓机器歸零再進行補打,若机 器沒有記憶貼片步驟,需知會技術人員處理.
8.BOC mark recog error (Mark識別錯誤)
Error:Pwb Conveying Error 現象描述:基板傳送錯誤 處理方法:按” ”鍵,確認基板卡住的位置,檢查軌道寬度 調試是否合理,輸送帶是否磨破,板子是否變形.感 應器是否老化 及感應位置和感應時間是否正確.
7.Feeder sensoቤተ መጻሕፍቲ ባይዱ detected (供料器之感應器被擋到)
操作安全
1.站立機臺時,勿靠近機臺,以免碰到EMERGENCY STOP按鈕. 2:機器運轉時,不可將頭,手及身體部位伸進機臺中, 以免造成傷害.處理机器報警時需打開安全蓋操作. 3:操作機器時應特別小心,不可將工具及其他物品 遺留在機臺內部. 4:機臺運轉時禁止上.下供料器<做此操作時須停下 機器> 5:在按下<START>開關前務必確認裝置內部無人 方可進行.

1．目的为使JUKI贴片机能够正常工作。

2．适用范围适用于JUKI2070、2080贴片机。

3．职责3.1生产部SMT组负责机器的使用和日常清洁/保养。

3.2生技课负责对机器的调校和维修。

4．操作规程4.1 工作前必须做到4.1.1操作者必须经培训合格，非合格人员严禁操作本设备。

4.1.2检查机械部分是否正常，各关键部件有无松动、损坏，各润滑部件是否有少油现象，检查各个传动皮带、链条有无损伤/打滑/松动。

4.1.3检查电气部分是否正常，检查电源线有无破损，整机是否可靠接地。

4.1.4检查气压是否正常（正常气压为0.4Mpa-0.7Mpa）。

4.1.5检查ATC周围有无异物。

4.2 以上确认无误后即可开机4.2.1将主电源的开关右旋至ON。

开机时应顺时针旋转开关4.2.2 WindowsXP启动，并显示KE2000的启动画面，机器初始化结束,画面显示返回原点，单击确定按钮，进行返回原点操作，机器启动成功,进入JUKI的KE2000画面。

作业前将机器进行预热20分钟4.2.3预热完毕,原点返回完成后便可以进行生产程式的编辑，在文件的下拉菜单中选择打开命令，选中生产所需的程式的名称，即可将程序打开。

4.2.4程式选择好后，以程序员的身分登录(在选项中点击变更用户组设置),点击程式编辑进入编辑画面，进行生产前相关数据（如基板数据、贴片数据、元件数据、吸取数据、图像数据）的确认:一. 基板数据:1.确认基板ID是否为所生产的PCB的名称或相应的注释.2.确定定位方式,我们一般采用外形定位3.确定基板配置(为单板还是矩阵)4.确认BOC.5.确认基板的外形(长,宽,高)坐标.6.核对BOC坐标二.贴片数据确认:1.确认元件ID.2.确认贴片的位置,可利用相机进行示教.3.确认元件帖片角度,根据元件在PCB上面的位置.4.用BOM确认元件是否准确.5.确认贴片头选择,一般为机器自动选择.6.标记,忽略,试打为默认,不需修改.7.层为4三.元件数据确认:(双击元件名称后弹出新的窗口)机器预热参数设置画面选择预热结束的条件预热的对象：轴或传送指定预热的时间（单位：时间）或次数1.确认元件名称.2.根据实际情况确认确认元件种类. 元件 0402 0603 0805 1206 电晶体 开关 小型芯片 大型芯片 料带宽度 单位(mm)8 8 8 8 8 12或16 12或16 12或165.在详述里面设置速度.四.吸取数据:(双击元件名称打开新的设置窗口) 1.确认元件角度. 2.供应位置选择前面 3,核对元件位置,料站号4.确认吸取位置,利用T-BOX 示教,确认以上确认无误，即可保存并退出编辑,变更用户组至操作员,打开基板生产菜单,按下“START1.用于联接装置与HLC 联机.2.START 按键,开始生产时使用此键.3.伺服马达开关.元件 0402 0603 0805 1206 电晶体 开关 小型芯片 大型芯片 X,Y 轴速度 快2 快2 快2 快2 快2 中 快2 慢 Z 轴吸取下降速度 快2 快2 快2 快2 快2 中 快2 慢 Z 轴吸取上升速度 快2 快2 快2 快2 快2 中 快2 慢 Z 轴贴片下降速度 快2 快2 快2 快2 快2 中 快2 慢 Z 轴吸取上升速度 快2 快2 快2 快2 快2 中 快2 慢 Θ测量 快 快 快 快 快 慢 中 慢 Θ其它 快 快 快快快慢中慢1 2 3 65 44.全轴回原点按钮.5.暂停开关：按此开关一次机器会暂停生产,如果再按一次的话机器将停止生产.此键在终止生产和模拟生产时使用.6.按此键一次，机器生产完一片基板进就会停止生产,如果再按将解除此模式.该开关用于紧急停止时使用,当机器出现异常或威及人身安全时按下此键，马达和其它驱动部分将会停止.待异常和危险解除后按白色箭头所指的方向旋动，即可恢复生产。

JUKI2050贴片机操作指引1.准备工作在使用JUKI2050贴片机之前，确保你已经完成以下准备工作：-根据JUKI2050贴片机的安装说明，将设备正确地安装在工作台上。

-确保设备的电源已经连接，并且通电开机。

-连接必要的导线，如平行线、气动线等。

2.软件设置-打开JUKI2050贴片机软件，选择正确的设备模型。

-在软件中设置并校准设备的各项参数，例如纸带尺寸、胶水厚度等。

-载入需要贴片的电子元件的CAD文件，确保软件正确识别并显示元件。

3.贴片准备在开始贴片之前，需要进行一系列的贴片准备工作：-安装正确的贴纸供料器头，确保它能顺利供料。

-在电子元件的容器中，放置相应的贴纸带，确保它们能够顺利供给贴片机。

-根据贴片工艺流程，准备好所需的胶水、焊锡等附加材料。

-通过电脑软件确定贴片机需要使用的制程程序。

4.调整设备参数在进行第一次贴片之前，需对贴片机的参数进行调整：-使用机器软件选择要贴片的CAD文件，并根据需要对元件位置和旋转等参数进行微调。

-导入校准文件或进行设备校准，确保设备能够准确识别电子元件的位置。

-设置贴片机的运动速度和准确度，并确定贴片顺序和方式。

5.进行贴片完成准备工作后，可以开始进行实际的贴片操作：-将待贴片的PCB板放置在设备的工作台上，并确保其位置准确。

-启动设备，贴片机将自动识别电子元件的位置，并进行相应的操作。

-在贴片过程中，要注意观察设备是否正常运行，以及元件是否准确粘贴。

-如果需要同时进行多个贴片任务，可以通过机器软件设置贴片机的工作任务和顺序。

-完成贴片后，及时清理设备，保持其正常运行和使用寿命。

6.故障排除在贴片机操作过程中，可能会遇到一些问题和故障，需要及时进行排除：-如果贴片机在贴片过程中出现错误或停止工作，请立即停机并检查设备是否正常。

-根据设备的错误提示和故障代码，找到相应的故障解决方法，修复设备。

通过以上步骤，你可以有效地使用JUKI2050贴片机进行贴片操作。
