第3章 车身维修
3.1 用螺栓固定的车身外板和隔板
3.1.1 规格
3.1.1.1 紧固件紧固规格
紧固件紧固规格
应用 规格
公制 英制
发动机罩释放把手螺母 4牛·米 35磅英寸
发动机罩锁闩螺栓 8牛·米 71磅英寸
车门铰链至车门螺栓 20牛·米 15磅英尺
车门持开连杆至车身螺栓 25牛·米 18磅英尺
上翼子板螺栓 10牛·米 89磅英寸
前风窗玻璃支柱档风板螺栓 10牛·米 89磅英寸
下翼子板螺栓 10牛·米 89磅英寸
前翼子板螺栓 10牛·米 89磅英寸
前保险杠蒙皮至翼子板螺栓 2.5牛·米 22磅英寸
铰链螺栓 27牛·米 20磅英尺
车门铰链至车门螺栓 20牛·米 15磅英尺
发动机罩铰链螺栓 27牛·米 20磅英尺 后行李箱盖螺栓 10牛·米 89磅英寸
车门持开连杆至车门螺栓 9牛·米 80磅英寸
加油口门螺钉 4牛·米 35磅英寸
3.1.2 维修指南
3.1.2.1 发动机舱盖主锁闩释放拉线的更换
拆卸程序
1. 从仪表板上拆卸螺钉及发动机罩释放把手。
2. 打开发动机罩。
3. 拆卸螺栓和发动机罩锁闩释放机构。
4. 从发动机罩锁闩释放机构总成上拆卸拉线。
5. 从发动机室拆卸拉线。 安装程序
告诫：参见“有关紧固件的告诫”。
1. 用螺钉安装散热器格栅。
2. 将拉线安装到发动机罩锁闩释放把手中。
3. 用螺钉将发动机罩释放把手安装到仪表板上。
紧固
将发动机罩释放把手螺钉紧固至4牛·米（13 磅英寸）。
4. 将拉线安装到发动机罩锁闩释放机构总成上。
5. 用螺栓安装发动机罩锁闩释放机构总成。
紧固
将发动机罩锁闩螺钉紧固至8牛·米（71磅英寸）。 3.1.2.2 前侧门的更换
拆卸程序
警告：参见“有关蓄电池断开的警告”。
1. 断开蓄电池负极电缆。参见“9.3.4.1 蓄电池负极电缆的断开和连接”。
2. 从车身上拆卸螺栓和车门持开连杆。
3. 在助手的帮助下，拆卸车门铰链螺栓和前门（图示为前门，后门类似）。

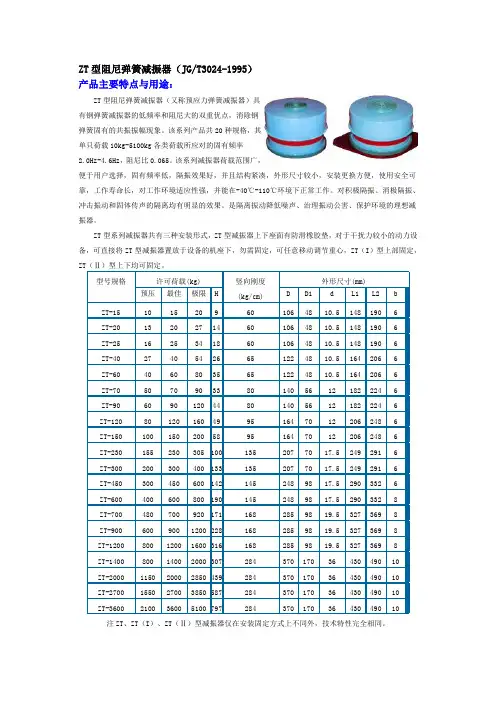

ZT型阻尼弹簧减振器（JG/T3024-1995）
产品主要特点与用途：
ZT型阻尼弹簧减振器（又称预应力弹簧减振器）具有钢弹簧减振器的低频率和阻尼大的双重优点，消除钢弹簧固有的共振振幅现象。该系列产品共20种规格，其单只荷载10kg-5100kg各类荷载所应对的固有频率2.0Hz-4.6Hz，阻尼比0.065。该系列减振器荷载范围广，便于用户选择，固有频率低，隔振效果好，并且结构紧凑，外形尺寸较小，安装更换方便，使用安全可靠，工作寿命长，对工作环境适应性强，并能在-40℃-110℃环境下正常工作。对积极隔振、消极隔振、冲击振动和固体传声的隔离均有明显的效果。是隔离振动降低噪声、治理振动公害、保护环境的理想减振器。
ZT型系列减振器共有三种安装形式，ZT型减振器上下座面有防滑橡胶垫，对于干扰力较小的动力设备，可直接将ZT型减振器置放于设备的机座下，勿需固定，可任意移动调节重心，ZT（I）型上部固定，ZT（Ⅱ）型上下均可固定。
型号规格 许可荷载(kg) 竖向刚度(kg/cm) 外形尺寸(mm)
预压 最佳 极限 H D D1 d L1 L2 b
ZT-15 10 15 20 9 60 106 48 10.5 148 190 6
ZT-20 13 20 27 14 60 106 48 10.5 148 190 6
ZT-25 16 25 34 18 60 106 48 10.5 148 190 6
ZT-40 27 40 54 26 65 122 48 10.5 164 206 6
ZT-60 40 60 80 35 65 122 48 10.5 164 206 6
ZT-70 50 70 90 33 80 140 56 12 182 224 6
卡丁车构造图解2010
目 录
图一、车架总成(G、D)FRAME ASSEMBLY ( G、D)
------------------------------------------------------------------------------------1 图二、车架总成(F)FRAME ASSEMBLY (F)
------------------------------------------------------------------------------------3 图三、橡塑件RUBBER & PLASTICS ASSEMBLY
------------------------------------------------------------------------------------6 图四、运动系统RUNNING SYSTEM
----------------------------------------------------------------------------------9 图五、转向系统STEERING SYSTEM
-----------------------------------------------------------------------------------12 图六、刹车系统BRAKE SYSTEM
-----------------------------------------------------------------------------------16 图七、离合器系统CLUTCH SYSTEM
-----------------------------------------------------------------------------------18 图八、护栏总成PROTECTING COLUMN ASSEMBLY

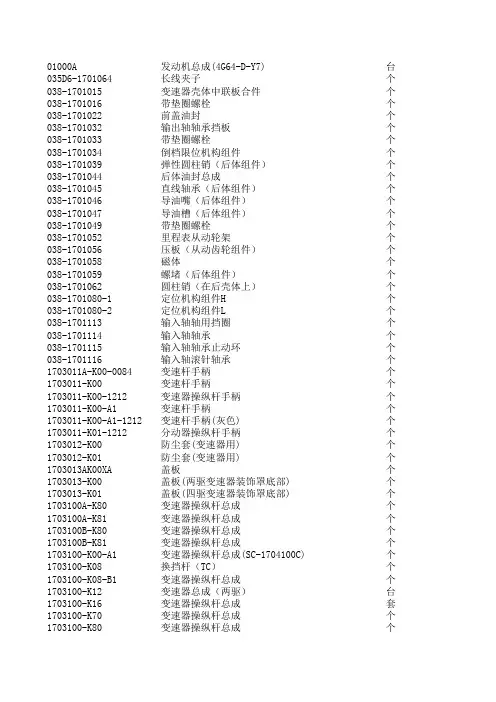

01000A发动机总成(4G64-D-Y7)台035D6-1701064长线夹子个038-1701015变速器壳体中联板合件个038-1701016带垫圈螺栓个038-1701022前盖油封个038-1701032输出轴轴承挡板个038-1701033带垫圈螺栓个038-1701034倒档限位机构组件个038-1701039弹性圆柱销（后体组件）个038-1701044后体油封总成个038-1701045直线轴承（后体组件）个038-1701046导油嘴（后体组件）个038-1701047导油槽（后体组件）个038-1701049带垫圈螺栓个038-1701052里程表从动轮架个038-1701056压板（从动齿轮组件）个038-1701058磁体个038-1701059螺堵（后体组件）个038-1701062圆柱销（在后壳体上）个038-1701080-1定位机构组件H个038-1701080-2定位机构组件L个038-1701113输入轴轴用挡圈个038-1701114输入轴轴承个038-1701115输入轴轴承止动环个038-1701116输入轴滚针轴承个1703011A-K00-0084变速杆手柄个1703011-K00变速杆手柄个1703011-K00-1212变速器操纵杆手柄个1703011-K00-A1变速杆手柄个1703011-K00-A1-1212变速杆手柄(灰色)个1703011-K01-1212分动器操纵杆手柄个1703012-K00防尘套(变速器用)个1703012-K01防尘套(变速器用)个1703013AK00XA盖板个1703013-K00盖板(两驱变速器装饰罩底部)个1703013-K01盖板(四驱变速器装饰罩底部)个1703100A-K80变速器操纵杆总成个1703100A-K81变速器操纵杆总成个1703100B-K80变速器操纵杆总成个1703100B-K81变速器操纵杆总成个1703100-K00-A1变速器操纵杆总成(SC-1704100C)个1703100-K08换挡杆（TC）个1703100-K08-B1变速器操纵杆总成个1703100-K12变速器总成（两驱）台1703100-K16变速器操纵杆总成套1703100-K70变速器操纵杆总成个1703100-K80变速器操纵杆总成个1703100-K81变速器操纵杆总成个1703100-M18变速器操纵机构总成套1703200-M18变速和选挡拉索总成套1706000-K00变速器悬置胶垫个1706000-K01变速器悬置胶垫个1706000-K06E变速器悬置胶垫总成个1706000-K07E变速器悬置胶垫总成个1706000-K08变速器悬置胶垫总成个1706000-K09变速器悬置胶垫总成个17-18000-K01-A1变速器总成带分动器总成台17-18000-K01-B1变速器带分动器总成(配4G64发动机)套1800000-03TF分动器总成(哈弗M1)个1800011-K01分动器护板个1800100-K07E分动器总成台1800100-K09分动器总成(TC 四驱)台1800100-K11分动器总成(四驱)套1804011-K01分动器操纵杆手柄个1804011-K01-A1分动器操纵杆手柄(四驱)个1804011-K01-A1-1212分动器操纵杆手柄(四驱 灰色)个1805100-K01分动器选择开关(汽油电控四驱 两个档位)个1805100-K09分动器选择开关个1805100-K19D分动器选择开关(汽油电控四驱 两个档位)个1805300-K01分动器选择开关(柴油电控四驱 三个档位)个19-00-043-008定位弹性销(前壳体)个19-00-044-009油封(输出轴)个19-00-052-008油堵(后壳体)个19-00-053-002垫片(前法兰盘)个19-00-056-011支架(固定卡)个19-00-072-005通气阀个19-00-089-001接合套(换挡齿毂)个19-00-139-026卡环(输入轴齿圈)个19-00-139-063卡环(输出轴)个19-00-141-115O型圈(里程表从动齿轮)个19-00-149-001螺母(后法兰盘)个19-00-183-002螺栓(马达)个19-00-183-012螺栓(右置马达前支架)个19-00-183-027螺栓(箱体接合面)个1A-DPAB01里程表防护件个1A-DPAC01输出防护件个1MF-DPAH01后体防护件个2201000-K00后桥传动轴总成(上海产)个2201000-K00-A1后桥传动轴总成(沈阳产)个2201000-K01后桥传动轴总成(四驱 上海产)个2201000-K01-A1后桥传动轴总成(沈阳产 四驱)个2201000-K06E后桥传动轴总成根2201000-K06E-B1后桥传动轴总成根2201000-K07E后桥传动轴总成根2201000-K07E-B1后桥传动轴总成根2201000-K08后桥传动轴总成(TC)套2201000-K09后桥传动轴总成(TC 四驱)套2201000-K10后桥传动轴总成套2201000-K11后桥传动轴总成(四驱)套2201000-K54后桥传动轴总成（2.5TCI）根2201000-K55后桥传动轴总成（2.5TCI、四驱）根2201011-K00传动轴螺栓根2201011-K01传动轴螺栓个2201011-K08螺母个2201012-K00螺母(传动轴)个2201014-K00-A1卡簧(十字轴)(前桥 沈阳产)个2201018-K00孔用弹性挡圈个2201018-K00-A1卡簧(十字轴)(后桥 沈阳产)个2201018-K08卡环（十字轴）个2201100-K06E后桥传动轴总成根2201100-K20后桥传动轴前节总成根2201100-M18后桥传动轴总成根2201200-K20后桥传动轴中节总成根2201300-K00十字轴总成(纳铁福)个2201300-K00-A1十字轴总成(沈阳产)个2201300-K08十字轴总成个2201300-K20后桥传动轴后节总成根2203000-K01-A1前桥传动轴总成(沈阳产 四驱)个2203000-K01-B1前桥传动轴总成(上海产 缩短25mm)套2203000-K01-B2前桥传动轴总成(沈阳产 缩短25mm)套2203000-K01-J前桥传动轴总成(四驱 上海产)个2203000-K07E前桥传动轴总成根2203000-K07E-B1前桥传动轴总成根2203000-K09前桥传动轴总成(TC 四驱)套2203000-K11前桥传动轴总成(四驱)套2203011-K01前桥传动轴螺栓根2203200-K01-A1十字轴总成(前桥传动轴 沈阳产)个2241100-K00中间支承总成(上海产)个2241100-K00-A1中间支承总成(沈阳产)个2241100-K08中间支撑总成(两驱)个2300000A-K01-E2前驱动桥总成个2300000-B25-C1前驱动桥总成套2300000-K01前驱动桥总成(前桥后移长短半轴等速驱动轴)套2300000-K01-B1前驱动桥总成(主减速器速比为9:38)套2300000-K01-C2前驱动桥总成个2300000-K01-D1前驱动桥总成套2300000-K01-J前驱动桥总成(带长短半轴及等速驱动轴)套2300000-K09前驱动桥总成套2300010A-P02-B1前桥通气管总成根2300010-P00前桥通气管总成根2300011-K01卡簧(四驱前制动盘法兰盘)个2300012-K01螺栓(配重块支架)个2300013-K01前桥通气管接头个2300013-K01-J前桥通气管下段根2300014-K01调节垫圈个2300014-K01SH前桥调节垫圈(四驱前制动盘法兰盘)个2300015A-K01衬套垫片个2300015-K01衬套垫片(固定前驱吊架)个2300016-K01线束扎带根2300017-K01螺栓(紧固吊板)条2300017-K21前桥缓冲垫个2300018-K01双头螺柱-前桥壳个2300018-K01SH螺柱(双头 前桥壳)条2300019-K01长螺栓-紧固减速器壳条2300021-K01中螺栓-紧固减速器壳条2300022-K01短螺栓-紧固减速器壳条2300023-K01螺栓(紧固分离器壳)条2300026-K01短双头螺柱-前桥壳个2300027-K01长双头螺柱-前桥壳个2300101-K01配重块支架(前减壳)件2300200-K01配重块及轴套总成件2300235-K01-J滚针轴承(长半轴)件2300300-K01前驱动半轴油封只2300300-K01-B1前驱动半轴油封(高寒出口用)个2300410-K01-J移动节护套修理包(等速驱动轴用)套2300430-K01-J固定节护套修理包(等速驱动轴用)套2301010-K01前桥通气管下段(前桥后移)件2301020-K01前桥通气管上段根2301100-K01前桥壳总成个2302100-B25前减速器及差速器总成（39：10）个2302100-K01前减速器及差速器总成套2302100-K01-A1前减速器及差速器总成(主减速器速比为9:38)套2302100-K09前减速器及差速器总成套2302101-K01螺母(紧固主动锥齿轮)个2302102-K01隔套(主动锥齿轮轴承)件2302103-K01螺栓(紧固从动锥齿轮)条2302104-K01调整插片(前差速器轴承)只2302105-K01-B1前减速器壳个2302107-K01螺栓-紧固差速器轴承压盖根2302110-B25主从动锥齿轮总成个2302110-K01前减速器壳个2302120-K01前驱主齿突缘及防尘罩总成个2302122-K01突缘(前驱主动锥齿轮)件2302130-K01油封(前驱主动锥齿轮)只2302130-K01-B1油封(高寒出口用-前驱主动锥齿轮)个2302140-K01主从动锥齿轮总成(前桥)套2302140-K01-A1主从动锥齿轮总成（前桥、速比38：9）个2302140-K09主从动锥齿轮总成套2303100-M18左前驱动轴总成根2303100-M23左前驱动轴总成根2303101-K01前差速器壳个2303101-K01SH前差速器壳件2303102-3-K01前行星半轴齿轮套2303102-K01半轴齿轮个2303104-K01行星齿轮轴件2303105-K01圆柱销-行星齿轮轴个2303106-K01半轴齿轮止推片只2303200-M18右前驱动轴总成根2303200-M23右前驱动轴总成根2303201-K01长半轴件2303202-K01卡簧一(分离器)只2303300-M18左前驱动轴总成根2303300-M23左前驱动轴总成根2303301-K01卡簧二(前驱动轴)个2303310-K01左前驱吊架总成件2303310-K01-B1左前驱吊架总成个2303310-K01-C1左前驱吊架总成个2303320-K01右前驱吊架总成件2303320-K01-B1右前驱吊架总成套2303320-K01-C1右前驱吊架总成个2303380-K01等速驱动轴油封只2303380-K01-B1等速驱动轴油封总成(高寒出口用)个2303390-K01等速驱动轴总成套2303391-K01防尘罩-转向节油封件2303392N-K01移动节护套修理包(纳铁福)套2303392W-K01移动节护套修理包(万向)套2303392X-K01移动节护套修理包(向隆)套2303396N-K01外球笼修理包(纳铁福)套2303396W-K01外球笼修理包(万向)套2303396X-K01外球笼修理包(向隆)套2303397N-K01内球笼修理包(纳铁福)套2303397W-K01内球笼修理包(万向)套2303397X-K01内球笼修理包(向隆)套2303398N-K01固定节护套修理包(纳铁福)套2303398W-K01固定节护套修理包(万向)套2303398X-K01固定节护套修理包(向隆)套2303400-M18右前驱动轴总成根2303400-M23右前驱动轴总成根2304101-K00-J左转向节(两驱)件2304101-K01-J左转向节(四驱)件2304130-K01-J卡簧(等速驱动轴)个2304141-K00-J滚针轴承(K01转向节)个2304201-K00-J右转向节(两驱)件2304201-K01-J右转向节(四驱)件2310011-K01分离器壳件
