不锈钢管Φ”和“DN”一般都用来表示直径，区别是：

“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；

“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。是为了工程安装配套而建立的标准术语。

Φ是表示外径，而DN指内径 DN：公称直径 Ф：外径

现在的管子一般都是以英寸为单位，毫米只是一个比较近似、好记的数。注：一英寸=25.4mm

比如DN50的管子应该是2英寸，1英寸=25.4mm，2英寸应该是50mm，这时还要看管子的壁厚，一般螺旋管都在5mm以上，以5mm为例，DN50的管子的外径应该在60mm左右

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）

但也不完全相等，大致差不多，取整就行。比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。)

外径 壁厚 重量

英寸 毫米. 单位 毫米. 英寸. 公斤/米.

1/8” 10.3 10S 1.24 0.049 0.28

1/8” 10.3 STD-40 1.73 0.068 0.37

1/8” 10.3 XS-80 2.41 0.095 0.48

1/4” 13.7 10S 1.65 0.065 0.50

1/4” 13.7 STD-40 2.24 0.088 0.64

1/4” 13.7 XS-80 3.02 0.119 0.81

3/8” 17.1 10S 1.65 0.065 0.64

3/8” 17.1 STD-40 2.31 0.091 0.85

3/8” 17.1 XS-80 3.20 0.126 1.11 1/2” 21.3 5S 1.05 0.042 0.53

1/2” 21.3 10S 2.11 0.083 1.01

1/2” 21.3 STD-40 2.77 0.109 1.28

1/2” 21.3 XS-80 3.73 0.147 1.63

1/2” 21.3 160 4.78 0.188 1.97

1/2” 21.3 XXS 7.47 0.294 2.57

3/4” 26.7 5S 1.65 0.065 1.03

3/4” 26.7 10S 2.11 0.083 1.29

3/4” 26.7 STD-40 2.87 0.113 1.70

3/4” 26.7 XS-80 3.91 0.154 2.22

3/4” 26.7 160 5.56 0.219 2.93

3/4” 26.7 XXS 7.82 0.308 3.68

1” 33.4 5S 1.65 0.065 1.31

规格

DN-公称直径

Ф－外径

大外径系列

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

DN600-ф610mm，

小外径系列

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325mm

DN350-ф377mm，DN400-ф426mm

DN450-ф480mm，DN500-ф530mm

DN600-ф630mm

合集下载

公称管子尺寸与直径对照表

公称管子尺寸与直径对照表

.

. 公称管子尺寸与直径数值对照表

一般来说，管子的直径可分为外径、内径、公称直径。一般来说，管子的直径可分为外径、内径、公称直径。 管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM5MM，用，用D108*5表示。表示。 塑料管也用外径表示，如De63De63。。 其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。 管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5102*5、、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5108-5-5））＝98MM98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，

但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某

种管道的公称直径，壁厚。种管道的公称直径，壁厚。 (其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换

算基本要靠经验。算基本要靠经验。 大致是公称直径大约等于内径（外径减两个皮厚）大致是公称直径大约等于内径（外径减两个皮厚）

但也不完全相等，大致差不多，取整就行。比如φ但也不完全相等，大致差不多，取整就行。比如φ108*7108*7的外径108108，它的公称直径是，它的公称直径是100100；再比如φ；再比如φ；再比如φ32*4.532*4.532*4.5，外径，外径3232，公称直径应该是，公称直径应该是2525。以此类推，就能得到外径与公称直径。以此类推，就能得到外径与公称直径

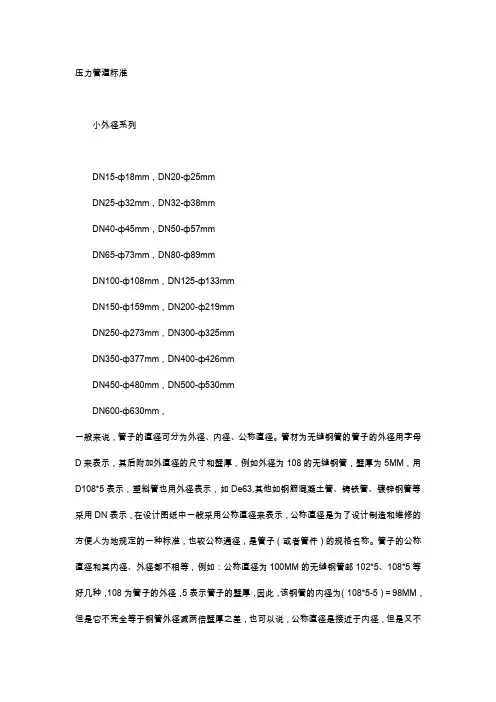

无缝钢管管径对照表

无缝钢管管径对照表

______________________________________________________________________________________________________________

精品资料 压力管道标准

小外径系列

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325mm

DN350-ф377mm，DN400-ф426mm

DN450-ф480mm，DN500-ф530mm

DN600-ф630mm，

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不______________________________________________________________________________________________________________

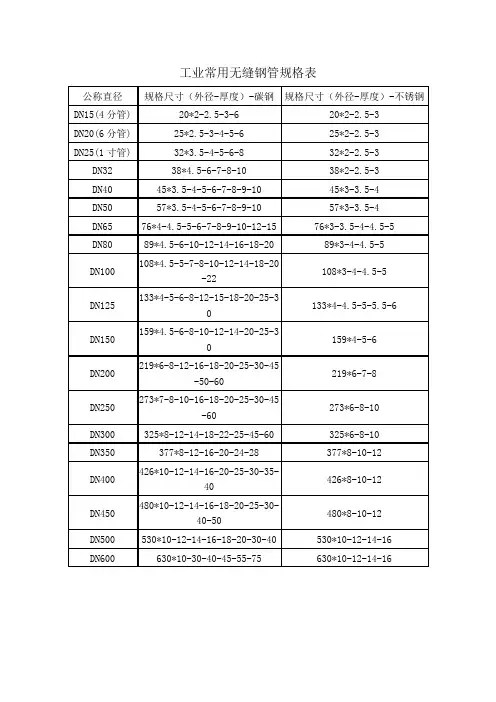

工业常用无缝钢管规格表

工业常用无缝钢管规格表

工业常用无缝钢管规格表

公称直径 规格尺寸（外径-厚度）-碳钢 规格尺寸（外径-厚度）-不锈钢

DN15(4分管) 20*2-2.5-3-6 20*2-2.5-3

DN20(6分管) 25*2.5-3-4-5-6 25*2-2.5-3

DN25(1寸管) 32*3.5-4-5-6-8 32*2-2.5-3

DN32 38*4.5-6-7-8-10 38*2-2.5-3

DN40 45*3.5-4-5-6-7-8-9-10 45*3-3.5-4

DN50 57*3.5-4-5-6-7-8-9-10 57*3-3.5-4

DN65 76*4-4.5-5-6-7-8-9-10-12-15 76*3-3.5-4-4.5-5

DN80 89*4.5-6-10-12-14-16-18-20 89*3-4-4.5-5

DN100 108*4.5-5-7-8-10-12-14-18-20-22 108*3-4-4.5-5

DN125 133*4-5-6-8-12-15-18-20-25-30 133*4-4.5-5-5.5-6

DN150 159*4.5-6-8-10-12-14-20-25-30 159*4-5-6

DN200 219*6-8-12-16-18-20-25-30-45-50-60 219*6-7-8

DN250 273*7-8-10-16-18-20-25-30-45-60 273*6-8-10

DN300 325*8-12-14-18-22-25-45-60 325*6-8-10

DN350 377*8-12-16-20-24-28 377*8-10-12

DN400 426*10-12-14-16-20-25-30-35-40 426*8-10-12

DN450 480*10-12-14-16-18-20-25-30-40-50 480*8-10-12

DN500 530*10-12-14-16-18-20-30-40 530*10-12-14-16

管道DN与De表示对照表

管道DN与De表示对照表

序号

页脚内容

注：1、DN：是指公称直径，近似于管道内径，是外径与内径的平均值。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径直径宜以DN表示；钢序号

页脚内容 筋砼管（或砼管）、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示。

2、De：是指管道外壁直径；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以De表示。

3、∮：表示外径，通常后跟壁厚；

4、Dg：是国产表示，现基本不用。
