钢管公称直径对照表

一般来说,管子的直径‎可分为外径‎,内径,公称直径.1.无缝钢管外‎径用字母D‎来表示,其后附加外‎直径尺寸和‎壁厚.例如外径为‎108mm‎的无缝钢管‎,壁厚为5m‎m,用D108‎*5表示.2.镀锌钢管采‎用DN表示‎.3.在设计图纸‎中所以要用‎公称直径,目的是为了‎根据公称直‎径可以确定‎管子,管件,阀门,法兰,垫片等结构‎尺寸,公称尺寸用‎D N表示,如果在设计‎图纸中采用‎外径表示,也应该作出‎管道规格对‎照表,表明某种管‎道的公称直‎径,壁厚.世界各国应‎用的标准体‎系虽然多,大体可分成‎两大类,即大外径系‎列和小外径‎系列. 大外径系列‎:(DN---公称直径.￠---外径)DN15---￠22mm.DN20---￠27mm.DN25---￠34mm.DN32---￠42mm.DN40---￠48mm.DN50---￠60mm.DN65---￠76(73)mm.DN80---￠89mm.DN100‎---￠114mm‎.DN125‎---￠140mm‎.DN150‎---￠168mm‎.DN200‎---￠219mm‎.DN250‎---￠273mm‎.DN300‎---￠324mm‎.DN350‎---￠360mm‎.DN400‎---￠406mm‎.DN450‎---￠457mm‎.DN500‎---￠508mm‎.DN600‎---￠610mm‎.小外径系列‎:DN15---￠18mm.DN20---￠25mm.DN25---￠32mm.DN32---￠38mm.DN40---￠45mm.DN50---￠57mm.DN65---￠73mm.DN80---￠89mm.DN100‎---￠108mm‎.DN125‎---￠133mm‎.DN150‎---￠159mm‎.DN200‎---￠219mm‎.DN250‎---￠273mm‎.DN300‎---￠325mm‎.DN350‎---￠377mm‎.DN400‎---￠426mm‎.DN450‎---￠480mm‎.DN500‎---￠530mm‎.DN600‎---￠630mm‎.一般标准钢‎管都可从材‎料表中查得‎每米重量.要是非标准‎钢管可通过‎量得实际尺‎寸来计算其‎重量.重量=(外径-壁厚)*壁厚*π*长度*7.85重量单位---吨.其于单位---米.钢管公称直‎径（英寸与毫米‎对照表1）钢管公称直‎径（英寸与毫米‎对照表2）。

DN-公称直径
小外径系列
DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm
DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm
DN350-ф377mm，DN400-ф426mm
DN450-ф480mm，DN500-ф530mm
DN600-ф630mm，
一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

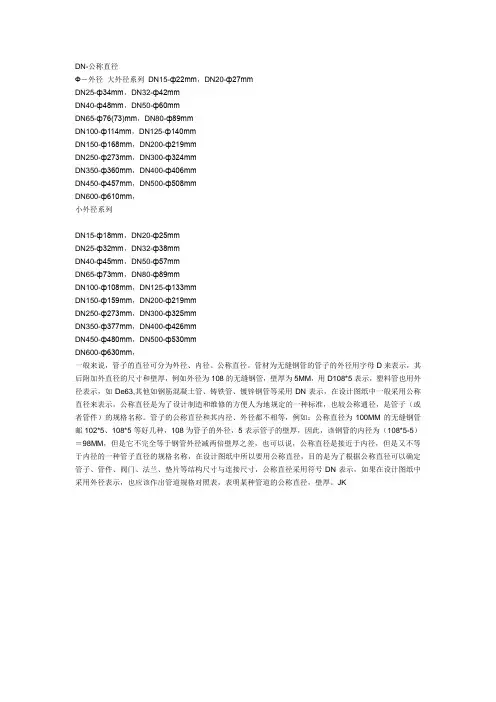

DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

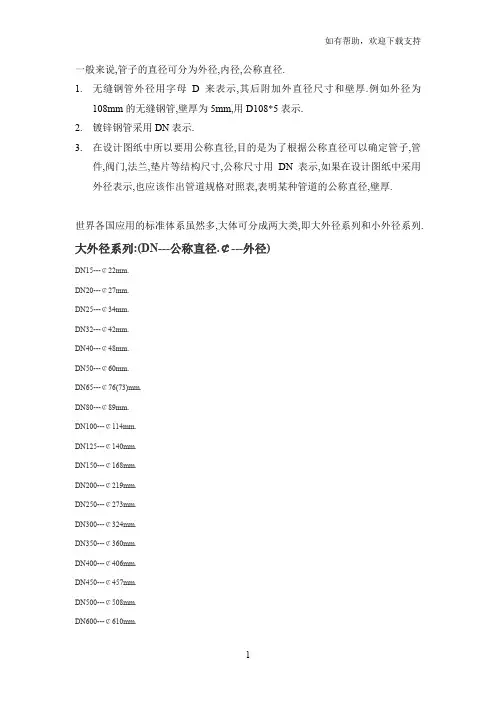

一般来说,管子的直径可分为外径,内径,公称直径.1.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.2.镀锌钢管采用DN表示.3.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列. 大外径系列:(DN---公称直径.￠---外径)DN15---￠22mm.DN20---￠27mm.DN25---￠34mm.DN32---￠42mm.DN40---￠48mm.DN50---￠60mm.DN65---￠76(73)mm.DN80---￠89mm.DN100---￠114mm.DN125---￠140mm.DN150---￠168mm.DN200---￠219mm.DN250---￠273mm.DN300---￠324mm.DN350---￠360mm.DN400---￠406mm.DN450---￠457mm.DN500---￠508mm.DN600---￠610mm.小外径系列:DN15---￠18mm.DN20---￠25mm.DN25---￠32mm.DN32---￠38mm.DN40---￠45mm.DN50---￠57mm.DN65---￠73mm.DN80---￠89mm.DN100---￠108mm.DN125---￠133mm.DN150---￠159mm.DN200---￠219mm.DN250---￠273mm.DN300---￠325mm.DN350---￠377mm.DN400---￠426mm.DN450---￠480mm.DN500---￠530mm.DN600---￠630mm.一般标准钢管都可从材料表中查得每米重量.要是非标准钢管可通过量得实际尺寸来计算其重量.重量=(外径-壁厚)*壁厚*π*长度*7.85重量单位---吨.其于单位---米.钢管公称直径（英寸与毫米对照表1）钢管公称直径（英寸与毫米对照表2）。

DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

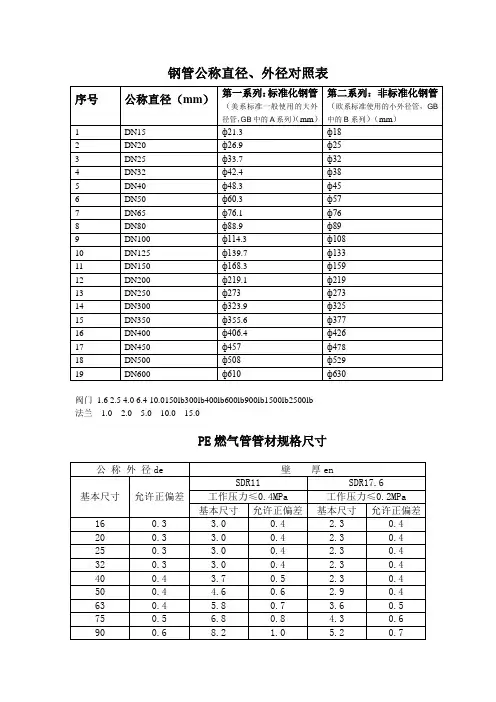

钢管公称直径与钢管实际外径的对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管? ?DN84分管? ?DN156分管? ?DN201′? ???DN251.2′? ?DN321.5′? ?DN402′? ???DN502.5′? ?DN653′? ???DN804′? ???DN1005′? ???DN1256′? ???DN1508′? ???DN20010′? ???DN25012′? ???DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De 来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

一般来说,管子的直径可分为外径,内径,公称直径.1.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D1085表示.2.镀锌钢管采用DN表示.3.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:DN---公称直径.---外径DN15---22mm.DN20---27mm.DN25---34mm.DN32---42mm.DN40---48mm.DN50---60mm.DN65---7673mm.DN80---89mm.DN100---114mm.DN125---140mm.DN150---168mm.DN200---219mm.DN250---273mm.DN300---324mm.DN350---360mm.DN400---406mm.DN450---457mm.DN500---508mm.DN600---610mm.➢小外径系列:➢DN15---18mm.➢DN20---25mm.➢DN25---32mm.➢DN32---38mm.➢DN40---45mm.➢DN50---57mm.➢DN65---73mm.➢DN80---89mm.➢DN100---108mm.➢DN125---133mm.➢DN150---159mm.➢DN200---219mm.➢DN250---273mm.➢DN300---325mm.➢DN350---377mm.➢DN400---426mm.➢DN450---480mm.➢DN500---530mm.➢DN600---630mm.➢一般标准钢管都可从材料表中查得每米重量.➢要是非标准钢管可通过量得实际尺寸来计算其重量. ➢重量=外径-壁厚壁厚π长度➢重量单位---吨.➢其于单位---米.钢管公称直径英寸与毫米对照表1钢管公称直径英寸与毫米对照表2。
