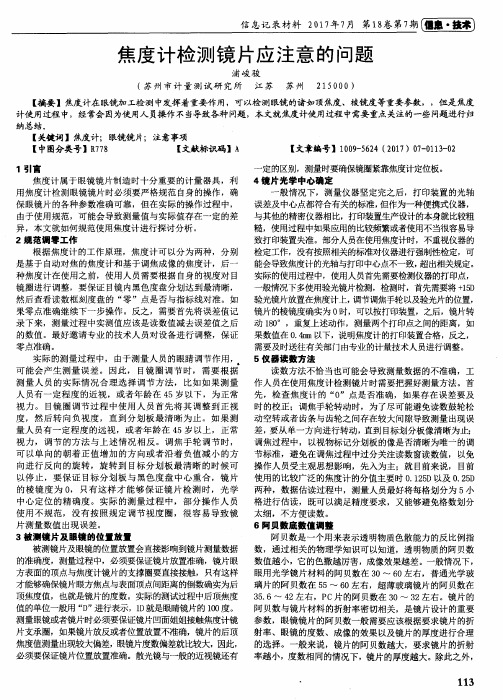

焦度计检测镜片应注意的问题摘要：焦度计是眼镜加工与检验时不可缺少的重要设备。
焦度计能够对光学系统中的一些关键参数进行检测，例如：顶焦度、棱镜度、柱镜度等。
但是，在使用焦度计时，由于使用者操作不当，常常会造成许多问题。
本文对使用焦度计时需要注意的几个问题进行了归纳。
关键词：焦度计；检测；镜片；问题目前使用的焦度计按显示模式可分为连续显示和数码显示两种；按其工作原理，可以将其分为两类：一类是以聚焦成像为基础的聚焦器，另一类是以自动调焦为基础的聚焦器。
照度传感器按观测方式可分为可视化和投影化两种。
可视式的焦度计采用了一种可读式的天文望远镜，而投射式的焦度计则是利用投射物镜和投影屏来观测。
焦度计是需要进行强制检定的计量器具。
使用者须根据有关技术规范，定期向当地计量单位进行申请检定。
1焦度计的相关概要焦度计是用来测量棱镜的角度（△）来确定圆柱形透镜的轴线方向，并将标志印刷在未经切削的透镜上。
该系统能检测出透镜是否已精确地装配在透镜的镜框内。
焦度计有两大类：一是可视焦度计，其外形类似于显微镜，主要包括机械传动和光学系统。
把检测镜头放在试验台上后，眼睛要接近目镜，旋转调整手轮，用光学望远镜系统对焦。
当物体的影像完全清楚之后，就可以用透镜的距离来计算它的真实度数。
这是最原始和最基础的一种焦度计。
第二种是自动聚焦装置。
30年以前，有技术人员发明了一种与可视聚焦器截然不同的自动聚焦装置，不需要人工调节聚焦。
只要把试镜放在合适的位置，就可以按下开关键，人工调节试验镜头的中心点，使其对齐。
当镜头被放置后，物体的图像会被显示很长一段时间，所以对于高散光镜头的中心点的探测是很容易的。
2焦度计检测镜片应注意的问题2.1规范调零工作焦度计按其工作原理可分为两类，一类是基于自动对焦的焦度计，另一类是以焦点成像为基础的。
在采用这种型号的焦度计以前，使用者必须先根据自己的视觉来调节目镜的圆圈，以保证在目镜上的黑色分界是最清楚的，再检查读数箱里的标尺上的“零点”与标尺对齐。
焦度计的使用方法和注意事项焦度计是一种广泛应用于科学研究和工程实践的仪器，用于测量光学系统的焦距。
它可以帮助我们了解光学系统的性能和特性。
在本文中，将介绍焦度计的使用方法和注意事项。
一、使用方法1. 准备工作：在使用焦度计之前，需要将其放置在平稳的工作台上，并确保其表面干净清洁，以避免对测量结果产生干扰。
2. 调整焦度计：首先，通过调节焦度计上的刻度盘，使其刻度指示器对准零刻度。
然后，将被测物体（例如透镜或反射镜）放置在焦度计的焦点位置上。
调整位置，使得光线通过物体后能够聚焦在焦度计上。
3. 读取测量结果：观察焦度计上的刻度指示器，记录下测量结果。
通常，焦度计上的刻度盘刻有焦距的刻度，可以直接读取焦距值。
如果刻度盘上没有焦距刻度，可以通过计算公式来得到焦距值。
4. 多次测量：为了提高测量精度和准确性，建议进行多次测量，并计算平均值。
在每次测量之前，都应该重新调整焦度计，以确保测量结果的准确性。
二、注意事项1. 避免阳光直射：在使用焦度计时，应尽量避免阳光直射。
阳光的强光会对测量结果产生干扰，影响测量的准确性。
2. 避免干扰源：在测量过程中，应尽量避免其他光源或干扰源的干扰。
例如，其他光源的反射光可能会干扰焦度计的测量结果。
3. 调整焦度计位置：在使用焦度计之前，应该调整焦度计的位置，使其与光学系统保持垂直。
如果焦度计的位置不正确，可能会导致测量结果的偏差。
4. 小心操作：在使用焦度计时，应小心操作，避免对仪器造成损坏。
应轻轻放置物体，并避免使用过大的力量。
同时，在移动焦度计时，也要注意避免碰撞或摔落。
5. 温度和湿度的影响：焦度计的测量结果可能会受到温度和湿度的影响。
因此，在测量时，应尽量保持恒定的温度和湿度条件，以减小测量误差。
6. 仪器校准：定期对焦度计进行校准，以确保其测量结果的准确性和稳定性。
校准可以通过比较焦度计测量结果和已知焦距的标准镜头进行。
7. 仔细阅读说明书：在使用焦度计之前，应仔细阅读焦度计的说明书，并按照说明书上的操作步骤进行操作。
焦度计的使用方法和注意事项焦度计是一种用于测量透镜或物体的焦距的仪器。
它通过测量透镜成像的位置来确定焦距的大小。
在进行焦度计测量之前，需要了解焦度计的使用方法和注意事项。
一、使用方法1. 放置透镜：将待测透镜放置在平台上，并确保透镜的中心与平台的中心对齐。
调节透镜与平台之间的距离，使得透镜与平台之间的距离尽量小。
2. 定位灯源：将光源放置在焦度计的一侧，并调整光源的位置，使得光线能够通过透镜，并在屏幕上形成清晰的像。
3. 调整屏幕位置：将观察屏幕放置在焦度计的另一侧，并调整观察屏幕的位置，使得能够清晰地观察到透镜成像的位置。
4. 校准焦度计：使用焦度计的调节装置，将观察屏幕移动到与透镜成像位置重合的位置。
此时，焦度计的刻度值即为透镜的焦距。
5. 测量透镜焦距：更换不同焦距的透镜，重复步骤1至4，可以得到不同透镜的焦距值。
二、注意事项1. 保持环境光线稳定：在测量过程中，应尽量避免干扰光源和观察屏幕的环境光线发生变化。
这可以通过在实验室或其他较稳定的环境中进行测量来实现。
2. 避免观察误差：在观察透镜成像位置时，应尽量保持垂直视线，并避免倾斜或歪曲的观察角度，以减小误差。
3. 确保透镜与平台对齐：在放置透镜时，应确保透镜的中心与平台的中心对齐。
如果不对齐，可能会导致测量结果不准确。
4. 选择合适的光源：使用透镜时，应选择合适的光源来照射透镜。
光源的亮度和方向应适当调整，以获得清晰的成像。
5. 注意测量精度：在进行焦度测量时，应尽量提高测量的精度。
可以通过多次测量取平均值的方法，或使用更精确的仪器来提高测量的准确性。
6. 避免透镜污染：在进行焦度测量时，应注意避免透镜的表面受到污染或损坏，以免影响测量结果。
7. 注意安全防护：在进行实验时，应注意安全防护，避免受伤或损坏设备。
在操作焦度计时，应按照操作规程进行，避免不必要的事故发生。
总结起来，使用焦度计的方法包括放置透镜、定位灯源、调整屏幕位置、校准焦度计和测量透镜焦距。
焦度计使用中应注意的几个问题
肖纲
【期刊名称】《中国计量》
【年(卷),期】2005()3
【总页数】2页(P54-55)
【关键词】焦度计;搬动;正常;问题;阳光;顶焦度;位置;光学设备;精密;手动
【作者】肖纲
【作者单位】云南省计量测试技术研究院
【正文语种】中文
【中图分类】TH741;R778
【相关文献】
1.密度计使用中应注意的几个问题 [J], 李和伟;刘世昌
2.密度计使用中应注意的几个问题 [J], 李和伟;刘世昌
3.活塞式压力计使用中应注意的几个问题 [J], 龚华伟
4.进口石油船舱计重使用液位自动测量法时应注意的几个问题 [J], 刘冲伟; 王国循; 彭青; 刘维青
5.使用电子血压计应注意的几个问题 [J], 牟娟
因版权原因，仅展示原文概要，查看原文内容请购买。
焦度计的使用方法和注意事项
焦度计是一种用来测量聚焦光线的仪器，主要用于衡量透镜或反射镜的焦距。
以下是使用焦度计的方法和注意事项：
使用方法：
1. 准备工作：确保焦度计和被测物表面干净，清除任何灰尘或污垢。
2. 放置被测物：将被测物放置在焦度计仪器的台面上，确保它稳定且与仪器中心轴对齐。
3. 调整尺度：调整焦度计的环形刻度尺，使其与被测物的曲面对齐，并记录相应的读数。
4. 重复测量：在不同位置重复测量，并记录读数。
可以取平均值以增加准确性。
注意事项：
1. 保持仪器干净：确保焦度计和被测物表面干净无尘，因为灰尘或污垢会干扰测量结果。
2. 必要消毒：如果使用焦度计测量人眼镜片或医疗设备等需要消毒的物品，请在每次测量前进行必要的消毒。
3. 避免损坏：小心轻放被测物，避免碰撞或摩擦，防止镜面划伤或破损。
4. 准确对齐：确保被测物和焦度计的中心轴对齐，使测量结果更准确。
5. 重复测量和取平均值：为了提高测量结果的准确性，可以在不同位置重复测量，并取多次测量值的平均值。
总之，正确使用焦度计和注意上述事项可以提高测量的准确性和可靠性。
焦度计的使用流程1. 焦度计简介焦度计是一种测量物体焦距的仪器，常用于光学实验室和工业生产中。
它可以测量透镜、凸透镜、凹透镜等光学器件的焦距，帮助用户进行光学元件的质量检测和调整。
2. 焦度计的原理焦度计基于光学成像原理进行测量。
当一束平行光照射到透镜上时，如果透镜具有焦距，则光线通过透镜后会汇聚于焦点上。
通过测量光线通过透镜后的汇聚情况，可以计算出透镜的焦距。
3. 焦度计的使用步骤以下是焦度计的使用步骤：步骤1: 准备工作确保焦度计的电源充足，并将设备连接好。
在使用前，需要对焦度计进行校准，以确保测量的准确性。
步骤2: 放置透镜将需要测量焦距的透镜放置在焦度计的适当位置，并固定好。
确保透镜与仪器的光轴一致。
步骤3: 进行测量启动焦度计，并选择适当的测量模式。
焦度计通常会有自动测量和手动测量两种模式，可以根据需要选择。
步骤4: 读取测量结果等待焦度计完成测量过程后，会显示测得的透镜焦距数值。
根据需要，可以将数值记录下来或进行进一步的分析。
步骤5: 关机和清理在使用完毕后，及时关闭焦度计，并进行清理工作。
清理时应注意轻柔，避免对仪器造成损伤。
4. 焦度计的使用注意事项•使用焦度计时需注意保持透镜表面的清洁，避免灰尘和污渍对测量结果的影响。
•在进行测量时，应保持仪器的稳定和透镜与光轴的对齐。
•如果透镜存在损坏或者杂质，会对测量结果产生影响，需进行清理或更换透镜。
•在存放焦度计时应避免受潮或碰撞，以免影响仪器的性能和寿命。
5. 总结焦度计是测量透镜焦距的重要工具，在光学实验室和工业生产中具有广泛的应用。
通过正确使用焦度计，并遵循使用步骤和注意事项，可以获得准确的测量结果，提高工作效率和产品质量。
焦度计检测眼镜片应注意的几个问题
焦度计主要用于检测眼镜片的顶焦度（D）、棱镜度（△），确定散光镜片的柱镜轴位方向，并可检查镜片是否正确安装在镜架中，是眼镜加工中必不可少的检测设备。
最早的焦度计出现于1914年，时至今日，常用的焦度计根据显示方式分为：连续显示式与数字显示式；根据工作原理分为基于调焦成像原理的焦度计与基于自动对焦原理的焦度计，基于调焦成像原理的焦度计根据观察方式的不同又分为目视式与投影式两种，目视式焦度计利用读数望远系统进行观察，而投影式焦度计利用投影物镜和投影屏进行观察。
焦度计属于依法强制检定的计量器具，使用者应该按有关技术法规所规定的检定周期定期将仪器送当地计量部门进行检定，在取得检定合格证书后才能使用。
应该说，经过计量部门定期检定合格的仪器，加上从业人员的规范操作，所得出的各种数据是准确可靠的。
但据我们实际了解，相当一部分使用者,由于不能够正确使用仪器或不能正确放置镜片，结果使测量值不能真实反映实际值，下面谈几点比较普遍的问题。
希望能引起重视。
一．调焦成像原理的焦度计测量前要进行必要的调节，做到“零”位正确，“心心”相印
所谓“零”位正确，就是测量者首先应根据自己的视度，旋
转调节目镜圈直到目镜内的黑色度盘分划（由一组同心圆组成）最清晰，再转动调焦手轮直到绿色目标分划（绿色十字线或由点围成的圆）最清晰，此时观察读数窗中的刻度盘，看“0”D是否对准了指标线。
如果“零”点不正确，一是先记下误差值，在测量时给予修正，即：实测值＝读数值一（零位）误差值。
注意该式计算的是代数和值。
二是请计量部门专业人员调整。
这里需要注意的是，为了免除眼睛调节作用所引起的测量误差，调节目镜圈时，对于近视眼或45岁以下的正常眼，应先把视度圈调至正视度，然后逐渐转向负视度，直到分划板最清晰，对于远视眼或45岁以上的正常眼和上述正好相反。
调节调焦手轮时，应单向朝增加正值（或减少负值）方向旋转直至目标分划板像最清晰。
而实际上，有的从业人员，往往不经先调节视度圈而直接进行测量，更有甚者，有的操作者竟是先将调焦手轮的零点对好指标线，然后再调节目镜留至目标分划板的像最清晰，然后再测镜片，这是极其错误的做法。
所谓“心心相印”，即经上述调节后，目标分划板的中心应与目镜内的黑色度盘中心重合，也就是说此时的棱镜度为0。
否则将影响到镜片光学中心的定位，应及时找专业人员调整。
有经验的从业人员也可暂时记下不同心时两者之间的相对位置，打镜片光学中心时，通过移动镜片，仍按照两者之间的相对位置来打点。
二．正确放置被测镜片或眼镜，使镜片的眼方表面顶点与仪器上镜片支承圈接触。
我们所测的镜片度数，实际上指的是被测镜片的后顶焦度值。
所谓后顶焦度值是指自镜片眼方表面顶点至眼方焦点的距离（即后顶点焦距）的倒数。
单位为屈光度，以符号“D”表示，与我们通常所说的眼镜度数关系为1D＝100度。
各种焦度计的设计也正是以此概念为基础的。
所以我们在测量镜片（或眼镜）时，一定要让镜片的凹面与仪器的镜片支承圈接触，否则，若将镜片放倒了，测出的值将不是后顶焦度值，尤其对于高度值镜片，差别更大。
一般的仪器说明书上也没有明确这一点。
另外在测散光成镜时，还要让镜圈紧靠在仪器的定位板上。
三．随时检验仪器的打印点是否镜片的真正光学中心一般仪器在经过检定后，打印装置所打印的中心点与仪器的光轴之间的误差都在规定的范围之内，但是对于有的便携式仪器来说，其打印装置相当粗糙，或者打印装置使用频繁或用力不当使打印装置失准，更有甚者有的仪器长期不进行检定，这些都可能使打印中心点与仪器光轴不一致，超出规定要求。
这里我们建议用户可用验光镜片来验证一下，方法是拿一只十15D的验光片放在仪器上，转动调焦手轮出现清晰的目标分划板像，同时挪动验光片使棱镜度为零，按下打印装置。
再将镜片转动180度，重复上述操作，待棱镜度为零时，再按下打印装置，这时用尺子量一
下两打印点的距离，如果小于0．4mm即为合格。
否则应到计量部门进行调整。
在实际工作中建议采取这样的办法：将被检的镜片放置在仪器上，按上述方法，在0和180度方向上两次对中后，打印出两个点，这两个点的中心点即为该镜片的实际光学中心点。
四．读数要正确
我们认为，读数时应注意以下几点：
1）首先要着仪器的“0”点是否正确，有误差时一定要加以改正。
2）转动调焦手轮时，要从单一方向调至清晰，以消除由于齿轮与齿条的间隙或读数鼓轮松动空转等所造成的误差。
3）调焦时只看视物标记分划板的像是否清晰，不要在调焦时着读数窗内的读数值，以免“先入为主”。
4）估读数据要正确。
目前大部分配镜门市上用的焦度计的分度值为0．125D和0．25D。
建议估读时，不要把一格分成十小格来估读，而是分成5小格进行估读，这样对于0．125D的分度值，1小格信读为0，025D，对于0.25D的分度值，1小格代表0．05D．5）棱镜度P值尽量减小到0.02以下。
五、光学树脂镜片检测前要调整阿贝数底数值
阿贝数与镜片顶焦度的关系：
由于镜片是由两个表面组成，而每个表面有各自的曲率，因而产生各自的镜度，由工程光学理论可知，对于薄透镜来讲，镜片总镜度为：
（2）
式中：镜片前表面镜度
镜片后表面镜度
设：镜片前表面曲率半径为，镜片后表面曲率半径为，折射率。
镜片总镜度为：
（3）
设：，它称为镜片的等效曲率。
（3）式可写成（4）
故（5）
设：镜片c光、f光的折射率之差为：
（6）
则由此引起的镜片顶焦度改变值为：
（7）
将（6）式代入（7）式：
故：（8）
由此可见，色散引起的镜片顶焦度改变值与镜片顶焦度成正比，与镜片阿贝数成反比。
值越大，越小，反之则相反。
因此，阿贝数不调整会引起焦度值检测结果有偏差。
希望眼镜从业人员在检测镜片时能够正确操作，认真读数，避免可以消除的误差，达到提高配镜质量的要求。
折射率的值总是参考某一特定波长表示：在欧洲和日本，参考波长为e线546.07nm(汞--绿光谱线)，但是在美国等其它国家则是d线587.56nm(氦--黄光谱线)。
但这个区别并没有造成实际影响，因为它的区别仅仅反映在折射率值的第三位小数上。
焦度计的原理，说明除了白光仪器例如VL3000不存在调整阿贝数的问题，
0.01D焦度计中均设置了阿贝数选择系统，以供检验者进行合理的匹配。
为了实际考察阿贝数对镜片顶焦度测量的影响，我们通过实际检测镜片进行实验：
光学中心偏差的检测。
