专题技巧二 家庭电路作图题强化训练
一、作图题
1．（2019·河南西峡·九年级期中）请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
2．（2020·山东·烟台芝罘中学九年级月考）小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。
3．（2019·云南·昆明市官渡区第一中学九年级月考）如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。
4．（2020·广西·玉林市民族中学九年级月考）连接家庭电路中的灯泡和插座。
5．（2021·全国·九年级单元测试）如图，用笔画线代替导线，将各元件正确接入电路，其中开关只控制电灯。
6．（2021·辽宁鞍山·中考真题）如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
7．（2019·广东·深圳外国语学校九年级期末）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路。
8．（宁夏·银川唐徕回民中学三模）如图所示的元件正确连入电路中家庭电路。要求：开关控制灯泡、三孔插座带保险丝。
9．（2020·黑龙江林甸·九年级期末）家庭电路应特别注意安全用电，在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中．所连接的电路应符合安全用电的原则。
10．（2021·广东博罗·一模）请将如图所示元件，连接成符合安全用电要求的家庭电路。
11．（2021·辽宁辽宁·中考真题）如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式。
1.完善电路图：
（1）把图1中各电路元件接成串联电路
（2）把图2中各电路元件接成并联电路（电键在干路上）
（3）把图3中各电路元件接成串联电路。
2.将下列图的实物连接图画成电路图
3.如图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求。
4.在“测定小灯泡电功率”的实验中，请用笔画线代替导线，将图中所示的实物图连接完整。
5.如下图所示，按照家庭电路安全用电
的要求，电线接头B应接在______线上，
三线插座的插孔______应与地线相连。
6.图中虚线框内是一台灯旋钮开关的内部
电路简图，通过它可控制台灯的通断和亮
度。请将电路图连接完整，使其符合安全
用电的原则。
7.将图中的灯泡、开关接入家庭电路中，使之符合安全用电要求。
8.某教室天花板上有多组“220 V 15 W” 的节能灯，均符合安全用电要求，且一个
开关同时控制两盏灯，每盏灯都能正常发
光，请将图中的灯泡和开关连入电路。
9.如图所示，开关闭合时，电磁铁上端为N极，下端为S极，在图中括号内标出控制电路电源的正负极，并将工作电路图连接完整．要求：开关闭合时，电动机转，小灯泡不亮；开关断开时，小灯泡亮，电动机不转．
10.如下图所示，闭合开关，小磁针静止在通电螺线管正下方。在图中虚线上用箭头标出磁感线方向并标出电源的正极。
11.闭合开关，螺线管右侧的小磁针立即转
动，最后静止时N极指向螺线管，如图所 示，请画出螺线管上的导线环绕图示。
12.如图所示为通电螺线管，请标出A点的
电流方向，并在螺线管外画出经过B点的
磁感线。
13.如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。闭合开关S，条形磁体因受磁力向左运动，请在图中标出：
(1)电磁铁右端的极性。
(2)磁感线的方向。
(3)电源左端的极性(用“＋”或“－”表示)。
初三物理电路图练习题及答案
电路图是物理学习中非常重要的一部分，通过学习电路图，我们可以理解电流、电压、电阻等基本概念，并能够解决实际生活中的电路问题。下面，我将为大家提供一些初三物理的电路图练习题及其答案，希望能够帮助大家更好地掌握电路图的知识。
一、单电源电路
1. 如图所示，一台电视机通过电源线接到电源上。请标出电视机的符号，并画出电源线的符号。
答案：电视机的符号为一个长方形，内部有两根平行的斜线表示屏幕。电源线的符号为一条竖直的直线。
2. 图中是一个简单的电路图，其中包含了一个电池和一个灯泡。请用正确的符号标出电池和灯泡，并画出电流的方向。
答案：电池的符号为一个短线和一个长线，表示正极和负极。灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。电流的方向从正极到负极。
3. 图中是一个并联电路，其中包含了两个电池和两个灯泡。请标出电池和灯泡的符号，并说明电流的路径。
答案：每个电池的符号为一个短线和一个长线，表示正极和负极。每个灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。电流可以在两个灯泡之间进行选择，也就是说它们是并联的。 二、串联电路
4. 图中是一个串联电路，其中包含了一个电池和三个灯泡。请标出电池和灯泡的符号，并说明电流的路径。
答案：电池的符号为一个短线和一个长线，表示正极和负极。灯泡的符号为一个圆圈和一个斜线，表示灯泡的灯丝。电流从电池的正极依次经过三个灯泡，最后回到电池的负极。
5. 图中是一个复杂一点的串联电路，其中包含了两个电池和四个电阻。请用正确的符号标出电池和电阻，并说明电流的路径。
答案：每个电池的符号为一个短线和一个长线，表示正极和负极。每个电阻的符号为一个长方形。电流从第一个电池的正极依次通过两个电阻，然后继续通过第二个电池的正极和另外两个电阻。最后，电流回到第二个电池的负极。
三、混合电路
6. 图中是一个混合电路，其中既包含了串联电路，又包含了并联电路。请标出电池、电阻和灯泡的符号，并说明电流的路径。
2019-2020届初三家庭电路连接作图题专题练习(包含答案解析)

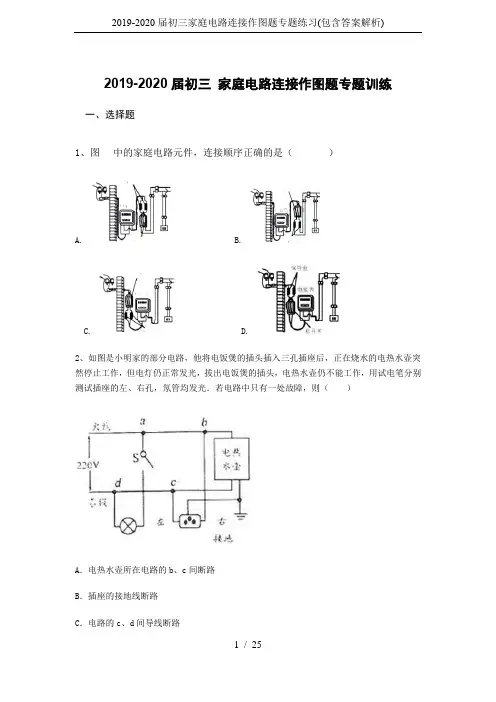

1 / 25 2019-2020届初三 家庭电路连接作图题专题训练
一、选择题
1、图中的家庭电路元件，连接顺序正确的是（ ）
A. B.
C. D.
2、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（ ）
A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路 2019-2020届初三家庭电路连接作图题专题练习(包含答案解析)
2 / 25 D．电路的a、b间导线断路
3、小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（ ）
A．测试两孔时测电笔都发光
B．测试两孔时测电笔都不发光
C．只有测试右面的孔时测电笔才发光
D．只有测试左面的孔时测电笔才发光
4、某家庭电路的组成如图所示，下列说法正确的是（ ）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在零线与灯泡之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，以确保安全
5、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（ ）
A．手机 B．手电筒 C．电视机 D．电视机遥控器 2019-2020届初三家庭电路连接作图题专题练习(包含答案解析)
3 / 25 二、作图题
6、请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
