纳米氢氧化铝的制备及亲油改性

氢氧化铝纳米材料的制备与应用氢氧化铝（Al(OH)3）是一种常见的无机化合物，广泛用于水处理、塑料填充剂、焰火制造等领域。

与传统的氢氧化铝相比，纳米氢氧化铝具有更高的比表面积和更好的物理化学性能，因此在药物、电子、航空航天等领域具有广泛的应用前景。

一、氢氧化铝纳米材料的制备1、溶胶凝胶法溶胶凝胶法是制备氢氧化铝纳米材料的常用方法之一。

该方法的核心是利用化学反应将溶解溶胶、胶体粒子和成核晶体逐渐转化为凝胶，并将凝胶热处理制成氢氧化铝纳米颗粒。

该方法制备出的氢氧化铝纳米材料具有颗粒度小、比表面积高、热稳定性好等特点。

2、水热法水热法是利用高温高压水溶液中的化学反应生成氢氧化铝纳米晶体的方法。

水热法制备氢氧化铝纳米材料的关键是控制反应条件，如温度、压力、pH值等。

该方法制备的氢氧化铝纳米晶体具有颗粒均匀、晶形良好、表面活性高等优点。

但是，该方法的制备成本相对较高，需要专门设备。

3、机械合成法机械合成法是通过机械碾磨或高能球磨等机械作用，将粗颗粒的氢氧化铝转化为纳米颗粒的方法。

该方法简单易行，成本低，适用于中小规模制备。

但是，机械作用对氢氧化铝纳米颗粒的晶格、结构和形貌等均有影响，制备出的氢氧化铝纳米材料质量不稳定。

二、氢氧化铝纳米材料的应用1、药物氢氧化铝纳米材料具有优异的生物相容性和药物承载能力，可用于构建纳米药物载体。

将药物包裹在氢氧化铝纳米颗粒中，可以提高药物的稳定性、肝素化速度和生物利用度，促进药物对病变组织的作用。

2、电子氢氧化铝纳米材料具有良好的电学性能，在电子领域具有广泛的应用。

将氢氧化铝纳米材料制成电子器件，可用于热敏红外探测器、光电传感器、场效应晶体管等电子器件的制备。

3、航空航天氢氧化铝纳米材料具有优异的耐高温性和耐腐蚀性，可用于航空航天领域。

将氢氧化铝纳米材料用于制备航空航天部件，可以提高部件的耐高温、抗氧化性能和耐腐蚀性能，提高飞行器的可靠性和安全性。

总之，氢氧化铝纳米材料的制备和应用具有广泛的应用前景。

以下是一种适合规模化生产的高浓度纳米级氢氧化铝佐剂配制方法与流程的一般步骤：
原料准备：
氢氧化铝粉末：选择高纯度的氢氧化铝粉末作为主要原料。

溶剂：选择合适的溶剂作为配制过程中的溶解介质。

粉末处理：
将氢氧化铝粉末进行预处理，例如进行筛分、干燥等步骤，以确保粉末的均匀性和质量稳定性。

可根据实际需要，选择适当的方法对粉末进行表面改性，以提高佐剂的分散性和稳定性。

溶液配制：
将预处理后的氢氧化铝粉末逐渐加入溶剂中，同时进行搅拌或者超声处理，以实现佐剂的均匀分散。

根据实际需要，可以加入一些表面活性剂或分散剂，以进一步提高佐剂的分散性和稳定性。

过滤和纯化：
将配制好的溶液通过滤网进行过滤，去除其中的固体颗粒和杂质。

可以根据需要选择合适的滤网孔径大小，以确保所得到的佐剂溶液的纯度和质量。

包装和储存：
将纯化后的佐剂溶液装入适当的容器中，以便存储和运输。

在包装过程中需要注意，避免空气和水分的进入，以防止佐剂溶液发生质量变化或结块等问题。

对佐剂溶液进行密封和标签，以便追踪和识别。

请注意，以上步骤仅为一般性指导，具体的配制方法和流程可能会因产品需求、工艺条件等因素而有所差异。

在实际操作中，建议根据具体情况进行调整和优化，保证所得到的高浓度纳米级氢氧化铝佐剂的质量和稳定性。

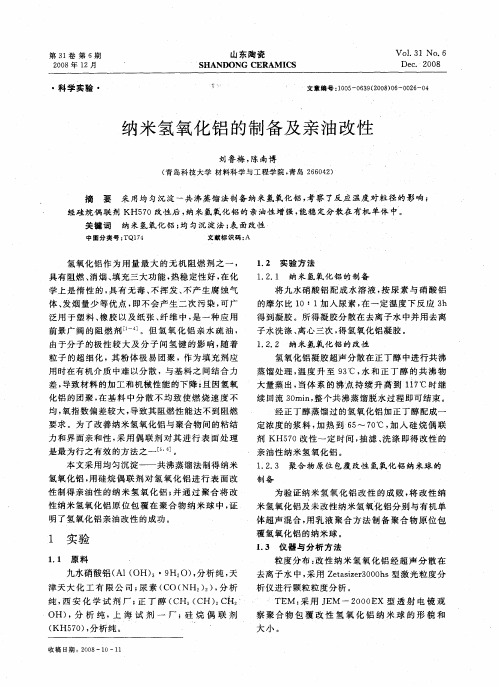

第31卷第6期2008年12月山东陶瓷SHAN DONG CERAMICS Vol.31No.6Dec.2008收稿日期:2008210211・科学实验・文章编号:1005-0639(2008)06-0026-04纳米氢氧化铝的制备及亲油改性刘鲁梅,陈南博(青岛科技大学材料科学与工程学院,青岛266042)摘　要　采用均匀沉淀-共沸蒸馏法制备纳米氢氧化铝,考察了反应温度对粒径的影响;经硅烷偶联剂KH570改性后,纳米氢氧化铝的亲油性增强,能稳定分散在有机单体中。

关键词　纳米氢氧化铝;均匀沉淀法;表面改性中图分类号:TQ174文献标识码:A 氢氧化铝作为用量最大的无机阻燃剂之一,具有阻燃、消烟、填充三大功能,热稳定性好,在化学上是惰性的,具有无毒、不挥发、不产生腐蚀气体、发烟量少等优点,即不会产生二次污染,可广泛用于塑料、橡胶以及纸张、纤维中,是一种应用前景广阔的阻燃剂[1-4]。

但氢氧化铝亲水疏油,由于分子的极性较大及分子间氢键的影响,随着粒子的超细化,其粉体极易团聚,作为填充剂应用时在有机介质中难以分散,与基料之间结合力差,导致材料的加工和机械性能的下降;且因氢氧化铝的团聚,在基料中分散不均致使燃烧速度不均,氧指数偏差较大,导致其阻燃性能达不到阻燃要求。

为了改善纳米氢氧化铝与聚合物间的粘结力和界面亲和性,采用偶联剂对其进行表面处理是最为行之有效的方法之一[5,6]。

本文采用均匀沉淀———共沸蒸馏法制得纳米氢氧化铝,用硅烷偶联剂对氢氧化铝进行表面改性制得亲油性的纳米氢氧化铝;并通过聚合将改性纳米氢氧化铝原位包覆在聚合物纳米球中,证明了氢氧化铝亲油改性的成功。

1　实验1.1　原料九水硝酸铝(Al (O H )3・9H 2O ),分析纯,天津天大化工有限公司;尿素(CO (N H 2)2),分析纯,西安化学试剂厂;正丁醇(C H 3(C H )2CH 2O H ),分析纯,上海试剂一厂;硅烷偶联剂(KH570),分析纯。

简述超重力法制备纳米氢氧化铝的反应工艺的工艺过程一、背景介绍超重力法制备纳米氢氧化铝是一种新型的制备方法，其具有高效、低成本、无污染等优点，在现代化工生产中得到了广泛应用。

本文将对超重力法制备纳米氢氧化铝的反应工艺进行详细介绍。

二、超重力法简介超重力法是一种利用离心力作用进行物质分离和反应的方法。

它通过高速旋转的离心机产生高达数千倍于地球重力加速度的离心场，使物质在此场中发生分离和反应。

该方法具有操作简单、反应快速、产品粒度小等优点。

三、反应原理超重力法制备纳米氢氧化铝的反应原理为：将溶液中的铝盐与碱性溶液混合后，通过离心机产生高强度的离心场，使反应物在短时间内快速混合并形成胶体颗粒，然后经过干燥处理得到纳米氢氧化铝。

四、工艺流程1. 原料准备：将所需量的铝盐和碱性溶液准备好。

2. 混合反应：将铝盐溶液和碱性溶液混合后，通过离心机产生高强度的离心场，使反应物在短时间内快速混合并形成胶体颗粒。

3. 水洗处理：将反应后得到的纳米氢氧化铝颗粒进行水洗处理，去除杂质和未反应的物质。

4. 干燥处理：将水洗后的纳米氢氧化铝颗粒进行干燥处理，得到最终产品。

五、工艺参数超重力法制备纳米氢氧化铝的工艺参数包括离心速度、离心时间、反应温度、反应时间等。

其中，离心速度越高，制备出的纳米氢氧化铝颗粒越小；离心时间越长，制备出的纳米氢氧化铝颗粒越均匀；反应温度和时间也会影响产品的品质。

六、产品性能超重力法制备出来的纳米氢氧化铝具有粒径小、分散性好、比表面积大等特点。

该产品广泛用于电子材料、陶瓷材料、催化剂等领域。

七、总结超重力法制备纳米氢氧化铝是一种高效、低成本、无污染的制备方法，具有广泛的应用前景。

在实际生产中，需要根据不同的工艺要求和产品性能进行调整和优化，以达到最佳的制备效果。

制备氢氧化铝的方法氢氧化铝是一种重要的无机化合物，广泛应用于陶瓷、电子材料、催化剂等领域。

下面将介绍几种制备氢氧化铝的方法。

1. 水解法水解法是制备氢氧化铝最常用的方法之一。

其原理是将铝金属或铝盐与水反应生成氢氧化铝。

常用的铝盐有氯化铝、硫酸铝等。

具体步骤如下：(1) 将铝金属或铝盐溶解在水中，生成铝离子。

(2) 铝离子与水中的氢氧根离子结合，生成氢氧化铝沉淀。

(3) 将沉淀经过过滤、洗涤、干燥等步骤，得到氢氧化铝。

2. 碱法碱法是另一种常用的制备氢氧化铝的方法。

其原理是将铝金属或铝盐与碱反应生成氢氧化铝。

常用的碱有氢氧化钠、氢氧化铵等。

具体步骤如下：(1) 将铝金属或铝盐溶解在水中，生成铝离子。

(2) 将碱溶液加入铝离子溶液中，生成氢氧化铝沉淀。

(3) 将沉淀经过过滤、洗涤、干燥等步骤，得到氢氧化铝。

3. 气相沉积法气相沉积法是一种较新的制备氢氧化铝的方法。

其原理是将气态的铝烷化合物在高温下分解，生成氢氧化铝。

常用的铝烷化合物有三甲基铝、三乙基铝等。

具体步骤如下：(1) 将铝烷化合物蒸发，形成气态的铝烷。

(2) 将气态的铝烷引入高温反应室中，分解生成氢氧化铝。

(3) 将反应室中的氢氧化铝沉积在基底上，形成薄膜或粉末状的氢氧化铝。

4. 水热法水热法是一种制备纳米级氢氧化铝的方法。

其原理是在高温高压的水热条件下，将铝盐与水反应生成氢氧化铝。

具体步骤如下：(1) 将铝盐溶解在水中，生成铝离子。

(2) 将溶液置于高温高压的水热反应器中，反应一定时间。

(3) 将反应产物经过过滤、洗涤、干燥等步骤，得到纳米级的氢氧化铝。

以上是几种常用的制备氢氧化铝的方法。

不同的方法适用于不同的应用需求，选择合适的方法可以得到所需的氢氧化铝产品。

同时，制备氢氧化铝的过程中需要注意安全操作，避免产生有害气体或物质。

超重力法制备纳米氢氧化铝的反应工艺
超重力法制备纳米氢氧化铝的反应工艺包括以下几个步骤：
1. 预处理：首先将氢氧化铝粉末经过干燥和筛分处理，去除其中的杂质。

2. 溶液制备：将所需的化学品按照一定比例加入溶剂中，如乙醇或水。

通常使用的化学品包括铝盐和碱。

3. 超重力处理：将溶液放入超重力设备中进行加速旋转，此时会产生高达1000倍于地球重力的超级重力场。

在高压、高温、高密度的环境中，化学反应迅速发生。

超重力处理时间和转速的选择是整个工艺中非常关键的因素。

4. 滤洗和干燥：经过超重力处理后的产物需要进行滤洗和干燥。

滤洗可以去除溶液中未反应的化学品和产生的杂质，在干燥过程中则可以得到纯净的纳米氢氧化铝。

最终，纳米氢氧化铝的产量和品质可以根据反应条件的优化而得到不同的提高。

值得注意的是，超重力法制备纳米氢氧化铝的工艺在实践中存在着许多挑战，比如反应体系的稳定性、设备的昂贵和生产量的一致性等。

在工业应用方面，还需要进一步加强技术的完善和提高生产效率，从而更好地满足市场需求。

(10)申请公布号 CN 101991850 A(43)申请公布日 2011.03.30C N 101991850 A*CN101991850A*(21)申请号 201010533334.7(22)申请日 2010.11.05A61K 39/39(2006.01)A61P 37/04(2006.01)(71)申请人东南大学地址210000 江苏省南京市四牌楼2号(72)发明人张东生 刘慧 杜益群(74)专利代理机构南京天翼专利代理有限责任公司 32112代理人汤志武(54)发明名称纳米氢氧化铝佐剂的制备工艺(57)摘要一种纳米氢氧化铝佐剂的制备工艺：取等比例的苯扎溴铵、正辛醇、环己烷高速搅拌后倒入三角瓶，放入搅拌子，将三角瓶置于磁力搅拌器上，加入适量AlCl 3溶液搅拌。

缓慢滴加氨水于分液漏斗中调节滴速，保持反应体系pH>10反应2小时，反应结束后加入丙酮破乳离心，弃去上清液然后分别加入无水乙醇和去离子水用玻璃棒搅拌均匀洗涤离心共洗涤三次，将离心后的沉淀收集于烧杯中置于干燥箱中干燥12小时，即得到膨松的纳米Al (OH )3佐剂。

所制备的纳米铝佐剂粒径小、分散性好、具有较好的稳定性，有良好的生物相容性。

在动物试验中，发现纳米铝佐剂吸附自体疫苗抗肿瘤作用明显优于使用用普通铝佐剂吸附自体疫苗的疗效。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 3 页 附图 3 页1.一种纳米氢氧化铝佐剂的制备工艺，其特征在于：步骤一：其制备方法为取质量比为1:1:1的苯扎溴铵、正辛醇、环己烷高速搅拌后倒溶液10mL搅拌入三角瓶，放入搅拌子，将三角瓶置于磁力搅拌器上，加入1mol/l的AlCl3约20分钟，缓慢滴加10mL氨水于分液漏斗中调节滴速，保持30滴每分钟，保持反应体系pH>10 反应2小时，反应结束后加入丙酮破乳离心（R=500rpm），弃去上清液，然后分别用蒸馏水、乙醇反复洗涤6次，将离心后的沉淀收集于烧杯中置于70℃干燥箱中干燥12小时，即佐剂。

氢氧化铝纳米材料的制备及应用探讨随着科学技术的不断发展和进步，纳米材料逐渐被人们所关注和研究。

其应用已不仅仅局限于材料领域，还涉及到生物医学、环境治理等诸多领域。

其中，氢氧化铝纳米材料具有广泛的应用前景。

本文将从氢氧化铝纳米材料的制备及应用两个方面进行探讨。

一、氢氧化铝纳米材料的制备1. 溶胶凝胶法溶胶凝胶法是一种简单有效的方法，利用这种方法可以制备出纳米级氢氧化铝材料。

该方法首先将铝盐和氢氧化物在水中混合，并通过溶胶过程生成溶胶，然后通过凝胶过程得到凝胶体，最后通过热处理来获得所需的纳米级氢氧化铝材料。

2. 水热法水热法是利用反应溶液在高温、高压条件下形成锅炉釜。

通过这种方法制备出的氢氧化铝纳米材料有着良好的物理性质和化学活性。

在此过程中，铝盐和碱性溶液在高温高压的条件下反应并形成氢氧化铝纳米晶体。

3. 气相沉积法气相沉积法是一种通过将气体发射到表面并形成材料的方法。

在沉积过程中，气体中的铝源和氧源混合并反应，形成氢氧化铝纳米材料。

氢氧化铝纳米材料通过这种方法可以得到高纯度、高晶度的材料。

4. 真空沉积法真空沉积法是一种制备高纯度的纳米级氢氧化铝材料的方法。

在真空沉积过程中，使用的反应物可以通过高温和压力在空气中形成粉末。

通过这种方法制备出的氢氧化铝纳米材料粒径分布窄、晶粒尺寸小、晶面平整度高。

二、氢氧化铝纳米材料的应用探讨1. 催化剂氢氧化铝纳米材料在氧化还原反应和催化合成中具有广泛的应用。

研究表明，具有纳米尺寸的氢氧化铝材料具有高度的活性表面积，这可以增强其催化活性。

2. 材料增强剂氢氧化铝纳米材料可以在纳米级别上促进材料的性能改善，例如增强聚合物或陶瓷材料的强度和硬度。

通过添加少量的氢氧化铝纳米材料，可以大大提高材料的性能。

3. 生物医学氢氧化铝纳米材料在生物医学领域的应用具有巨大的潜力。

研究表明，氢氧化铝纳米材料可以用作药物载体、生物传感器和组织修复的支架等。

4. 环境治理氢氧化铝纳米材料广泛应用于环境治理中。
