工程建设规范规定与技术要求为了确保工程建设的质量、安全、工期及进度，杜绝一切质量事故的发生，将安全隐患及时排除。
根据《地基基础施工规范》，《砌体施工规范》，《钢筋砼施工规范》，《砼道路施工规范》，《市政基础设施施工规范》，《城市给排水施工规范》，《城市照明施工规范》，《质量检验评定标准》，《安全施工操作规程》等规范、规程、标准。
并结合工程的具体情况与实际现状，制定相应的具体技术要求，请在施工中严格按规范规定、操作规程，验评标准及技术要求，做好各自的相应的具体工作。
在工程质量管理方面，请严格按射城投司发[2007]22号文件，关于《工程建设质量管规定》；在施工安全管理方面，请严格按射城投司发[2007]21号文件，关于《建设施工工程安全管理规定》。
加强管理，增添措施；确保质理，狠抓安全；落实进度，抢抓工期；科学文明，技术领先；全面合格，争创优良；放心满意，共建合谐。
第一部分房屋建筑工程一、在施工中的具体技术要求：（一）在地基与基础施工中的具体技术要求：1、地基的处理与选型，应符合地勘报告要求与设计要求，科学、经济适用，满足上部承载能力。
2、经处理后的地基应按要求进行必要相关检测。
其检测报告之数据应科学、准确、真实，可靠。
并应经得起历史的检验。
3、当基坑基槽挖至设计深度时，应对基础底面持力层或碎石桩、管桩作全面细致的检查验证、是否有无与地勘报告不吻合的地方，有无漏打及护桩不到位，或偏移轴线等的情况。
4、当基坑基槽挖至设计深度后，应严格检查基底标高，校准该建筑与周边道路的比降高差关系，室内与室外相对高差位置。
5、换填连砂石厚度或褥垫层厚度，按设计需调整时具体见通知。
天然连砂石填筑时，应严格控制级配。
其级配为：3：7不大于4：6，卵石最在粒径不应大于20CM；若遇部份级配较差时，应采用人工级配。
用32T带振压路机纵横碾压各不少于8遍，静压及带振碾压各4遍。
一次性碾压厚度不大于80CM。
6、严格控制并校准各栋建筑物之定位轴线；核准开间和时深轴线。
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
建筑工程主要工程量计算规则及公式：一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。
1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。
（2）定额规则：最好的充气娃娃/chongqiwawa按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。
2、平整场地计算公式S=（A+4）×（B+4）=S底+2L外+16式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L 外———建筑物外墙外边线周长。
该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。
二、基础土方开挖计算开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。
2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。
（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。
式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。
.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。
基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。
式中：V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。
三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。
式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中×墙厚+L内×墙厚）式中：底———底层建筑面积；L中———外墙中心线长度；L内———内墙净长线长度。

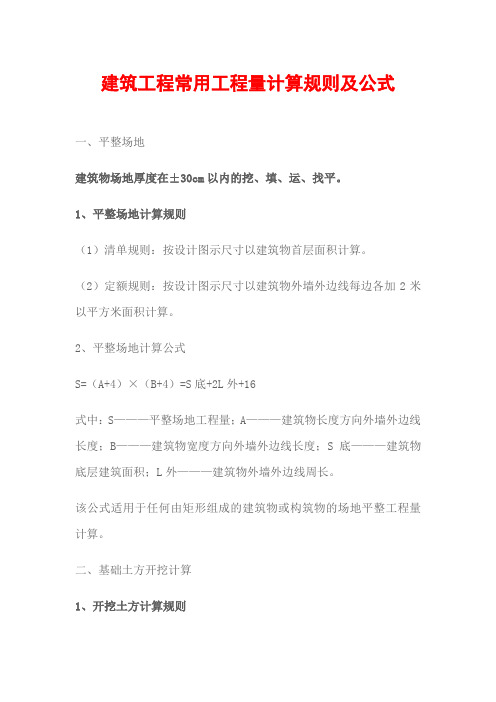

建筑工程常用工程量计算规则及公式一、平整场地建筑物场地厚度在±30cm以内的挖、填、运、找平。
1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。
（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。
2、平整场地计算公式S=（A+4）×（B+4）=S底+2L外+16式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L外———建筑物外墙外边线周长。
该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。
二、基础土方开挖计算1、开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。
2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。
（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。
式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。
.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。
基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。
式中：V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。
三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。
式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中×墙厚+L内×墙厚）式中：底———底层建筑面积；L中———外墙中心线长度；L内———内墙净长线长度。
2013工程量清单计价规范计算规那么总结一、平整场地：建筑物场地厚度在土30cm以内的挖、填、运、找平。
按设计图示尺寸以建筑物首层建筑面积(墙中心线)计算二、基础土方开挖1、清单规那么：挖基础土方以基础垫层底面积乘挖土深度计算。
十.方体积=挖土方的底面积X挖土深度。
2、定额规那么：底面积乘以挖土深度。
底长和宽是指基础底宽加」］作面，需放坡放坡量合并于总土方量中。
3、清单计算：土方体积二挖土方的底面积X挖土深度。
4、定额计算：沟槽开挖：V=(A+2C+KXH)HXL；A底宽；C工作面；H深度；L长度。
外墙中心线计算，内墙墙净长计算，交接重合不扣。
基坑开挖：V=%I［S1+S2+J(S1*S2)］。
基坑四面放坡实际为倒棱台坑、棱台、圆台的计算公式均为上述公式。
5、基础土方开挖深度应按基础垫层底外表至交付施I：场地标高，无交付施「•场地标高时，按自然地面标高确定。
6、土方类别区分：底宽W7m且长〉3倍底宽为沟槽底长W3倍底宽且底面积W150肝为基坑其余为挖一般土方，自然地面挖至地坪，桩间挖土不扣除桩体积7、沟槽、基坑中土类别不同时，分别按放坡起点、放坡系数、分类土厚度加权平均计算8、原槽、坑作基础垫层时，放坡自垫层上外表计算，垫层厚度小于200mm时，可在垫层顶开始放坡三、回填土1、基础回填：3、屋面木基层：按斜面积计算，不扣孔洞，出檐不增加。
二十三、门窗工程1、木门、金属门、卷帘门：槿或洞口面积2、木门框：单独列项按橙或m3、铁丝门、银质花饰大门：槿或nf,按门框或扇nf4、木窗：橙或洞口尺寸nf5、木飘窗(凸)、木橱窗：植或洞口尺寸nf，框外围展开面积6、木纱窗：按纱扇面积7、门窗套：m/nf/橙，按展开面积8、贴脸;按图示数量槿/m9、木窗帘盒、饰面夹板、资料窗帘盒、铝合金属窗帘盒、窗帘轨均按m二十四、屋（墙、地）面及防水1、瓦、型材屋面：斜面积不扣房上烟囱、竖风道、风帽底座、屋顶小气窗和斜沟等，屋面小气窗的出檐局部不增加2、阳光板、玻璃钢屋面：斜面积of,不扣除W0.3nf孔洞3、膜结构屋面：水平投影nf4、屋面防水平面按水平投影，斜面按斜面积，不扣除房上烟囱、竖风道、风帽底座、屋顶小气窗和斜沟等女儿墙、伸缩缝、天窗凸起，并入屋面5、地面、地下室防水层一主墙间净空面枳计算；扣除：凸出地面构筑物、设备基础等所占的面积；不扣：柱I垛I间壁墙I烟囱及0.3m2以内孔洞与墙面连接处垂直高度在300mm以内者按展开面积计算，并入平面工程量内；超过300顾时，按立面防水层计算。
一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。
1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。
（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。
2、平整场地计算公式S=（A+4）×（B+4）=S底+2L外+16式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L外———建筑物外墙外边线周长。
该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。
二、基础土方开挖计算开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。
2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。
（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。
式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。
.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。
基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。
式中：V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。
三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。
式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中×墙厚+L内×墙厚）式中：底———底层建筑面积；L中———外墙中心线长度；L内———内墙净长线长度。
构造柱设置附规范标准化管理部编码-[99968T-6889628-J68568-1689N]一、框架结构填充墙：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高 2 倍时，宜设置钢筋混凝土构造柱；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
这与12ZG003第38页要求相同。
砌体结构设计规范GB50003-2011第 6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。
有抗震设防要求时宜采用填充墙与框架脱开的方法。
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，柱间距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。
柱竖向钢筋不宜小于~10 ，箍筋宜为rTR 5 ，坚向间距不宜大于400mm。
竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d ，焊接时(单面焊)不小于lOd (d 为钢筋直径)。
柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性密封材料封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
一、框架结构填充墙：建筑抗震设计规范GB50011-2010第13.3.4-4条：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置钢筋混凝土构造柱；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
这与12ZG003第38页要求相同。
砌体结构设计规范GB50003-2011第6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。
有抗震设防要求时宜采用填充墙与框架脱开的方法。
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，柱间距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。
柱竖向钢筋不宜小于~10 ，箍筋宜为rTR 5 ，坚向间距不宜大于400mm。
竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d ，焊接时(单面焊)不小于lOd (d 为钢筋直径)。
柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性密封材料封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于 2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
一、框架结构：GB50011-2010第13.3.4-4条：墙长大于5m 时,墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时,宜设置混凝土；墙高超过4m 时,墙体半高宜设置与柱连接且沿墙全长贯通的水平系梁;这与12ZG003第38页要求相同;设计规范GB50003-2011第6.3.4 条填充墙与框架的连接,可根据设计要求采用脱开或不脱开方法;有时宜采用填充墙与框架脱开的方法;1 当填充墙与框架采用脱开的方法时,宜符合下列规定:2 填充墙端部应设置构造柱,距宜不大于20 倍墙厚且不大于4000mm ,柱宽度不小于100mm;柱竖向钢筋不宜小于~10 ,宜为rTR 5 ,坚向间距不宜大于400mm;竖向钢筋与或其挑出部分的或预留,绑扎接头时不小于30d , 焊接时单面焊不小于lOd d 为;柱顶与框架梁板应预留不小于15mm 的缝隙,用硅自同胶或其他弹性封缝;当填充墙有宽度大于2100mm 的洞口时,洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时,宜符合下列规定:2 当填充墙有洞口时,宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带,钢筋昆凝土带应与过梁的混凝土同时浇筑,其过梁的断面及配筋由设计确定;钢筋混凝土带的1昆凝土等级不小于C20 ;当有洞口的填充墙尽端至洞口边距离小于240mm 时,宜采用钢筋混凝土门窗框;3 填充墙长度超过5m 或墙长大于2 倍层高时,墙顶与梁宜有拉接措施,墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁,墙高超过6m 时,宜沿墙高每2m 设置与柱连接的水平系梁,梁的截面高度不小于60mm ;6.5.2房屋顶层墙体,宜根据情况采取下列措施：7;应设置构造柱,构造柱间距不宜大于4m ,构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱;12g614-1第18页如图所示：窗间墙不得小于1000mm否则采取1、加钢筋砼独立柱；2、把该处的改成设置等加固措施;高层在高规6.1.1.2中有明确规定,若是两个相邻房间的窗,窗间墙不得小于1200mmGB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾;二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求建筑抗震设计规范GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧;内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽,但洞口侧墙体应加强;构造柱最小截面240×180mm,纵向钢筋4根12,箍筋间距不宜小于250mm,且柱上下端宜适当加密,构造柱与墙体连接处做,并每隔500mm设置2根6的拉结钢筋,拉结钢筋伸入墙体不小于1m,构造柱下端伸入室外以下不小于500mm,或与埋深不小于500mm的地圈梁相连;GB50003-2011第6.2.8 当梁大于或等于下列数值时,其支承处宜加设壁柱,或采取其他加强措施:1 对240mm 厚的砖墙为6m; 对180 mm 厚的砖墙为4.8m;第10.2.4如图所示：。
地圈梁设计规范篇一：砌体结构设计规范(圈梁、过梁、墙梁及挑梁、墙梁)7.3.1 墙梁包括简支墙梁、连续墙梁和框支墙梁。
可划分为承重墙梁和自承重墙梁。
7.3.2 采用烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计应符合表7.3.2的规定。
墙梁计算高度范围内每跨允许设置一个洞口；洞口边至支座中心的距离αi，距边支座不应小于0.15loi，距中支座不应小于0.07loi。
对多层房屋的墙梁，各层洞口宜设置在相同位置，并宜上、下对齐。
表7.3.2 墙梁的一般规定注：1 采用混凝土小型砌块砌体的墙梁可参照使用；2 墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1/2高度处；3 对自承重墙梁，洞口至边支座中心的距离不宜小于0.1l0i，门窗洞上口至墙顶的距离不应小于0.5m；4 hw—墙体计算高度，按本规范第7.3.3条取用； hb—托梁截面高度；l0i—墙梁计算跨度，按本规范第7.3.3条取用；bh—洞口宽度；hh—洞口高度，对窗洞顶至托梁顶面距离。
7.3.3 墙梁的计算简图应按图7.3.3采用。
各计算参数应按下列规定取用: 1) 墙梁计算跨度l0(loi)，对简支墙梁和连续墙梁取1.1ln(1.1lni)或lc(lci)两者的较小值；ln(lni)为净跨，lc(lci)为支座中心线距离。
对框支墙梁，取框架柱中心线间的距离lc(lci)；2) 墙体计算高度hw，取托梁顶面上一层墙体高度，当hw>l0时，取hw=l0(对连续墙梁和多跨框支墙梁，l0取各跨的平均值)； 3) 墙梁跨中截面计算高度H0，取H0=hw+0.5hb；4) 翼墙计算宽度bf，取窗间墙宽度或横墙间距的2/3，且每边不大于3.5h(h为墙体厚度)和l0/6；5) 框架柱计算高度Hc，取Hc=Hcn+0.5hb；Hcn为框架柱的净高，取基础顶面至托梁底面的距离。
7.3.4 墙梁的计算荷载，应按下列规定采用: 1 使用阶段墙梁上的荷载 1) 承重墙梁(1) 托梁顶面的荷载设计值Q1、F1，取托梁自重及本层楼盖的恒荷载和活荷载； (2) 墙梁顶面的荷载设计值Q2，取托梁以上各层墙体自重，以及墙梁顶面以上各层楼(屋)盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。
3) 自承重墙梁墙梁顶面的荷载设计值Q2，取托梁自重及托梁以上墙体自重。
2 施工阶段托梁上的荷载1) 托梁自重及本层楼盖的恒荷载； 2) 本层楼盖的施工荷载； 3) 墙体自重，可取高度为的墙体自重，开洞时尚应按洞顶以下实际分布的墙体自重复核；l0max为各计算跨度的最大值。
7.3.5 墙梁应分别进行托梁使用阶段正截面承载力和斜截面受剪承载力计算、墙体受剪承载力和托梁支座上部砌体局部受压承载力计算，以及施工阶段托梁承载力验算。
自承重墙梁可不验算墙体受剪承载力和砌体局部受压承载力。
7.3.6 墙梁的托梁正截面承载力应按下列规定计算:1 托梁跨中截面应按钢筋混凝土偏心受拉构件计算，其弯矩Mbi及轴心拉力Nbti可按下列公式计算:对简支墙梁，对连续墙梁和框支墙梁，式中 Mli—荷载设计值Q1、F1作用下的简支梁跨中弯矩或按连续梁或框架分析的托梁各跨跨中最大弯矩；M2i—荷载设计值Q2作用下的简支梁跨中弯矩或按连续梁或框架分析的托梁各跨跨中弯矩中的最大值；αM—考虑墙梁组合作用的托梁跨中弯矩系数，可按公式(7.3.6-3)或(7.3.6-6)计算，但对自承重简支墙梁应乘以0.8；当公式(7.3.6-3)中的时，取；当公式(7.3.6-6)中的时，取ηN—考虑墙梁组合作用的托梁跨中轴力系数，可按公式(7.3.6-5)或(7.3.6-8)计算，但对自承重简支墙梁应乘以0.8；式中，当时，取φM—洞口对托梁弯矩的影响系数，对无洞口墙梁取1.0，对有洞口墙梁可按公式(7.3.6-4)或(7.3.6-7)计算；αi—洞口边至墙梁最近支座的距离，当αi>0.35loi时，取αi=0.35loi。
2 托梁支座截面应按钢筋混凝土受弯构件计算，其弯矩Mbj可按下列公式计算:篇二：基础梁、地梁、圈梁的区别基础梁基础梁简单说就是在地基土层上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上。
简介在工业厂房中，一般都以柱作为主要的承重构件，而墙只起到围护作用，这时就需要在柱的基础上设置一根承担两柱之间墙体荷载的梁，此梁叫基础梁。
基础梁断面一般作成梯形1。
基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。
水利、土建工程中连接上部结构与地基的梁式构件。
一般又称弹性地基梁。
在水闸、船闸、船坞等结构2的底板计算中,通常用图1所示方法截取梁条,以基础梁的计算来代替基础底板的计算。
图2为基础梁的计算简图。
基础梁除受梁上荷载作用外，有时还要考虑变温影响、边荷载作用等。
对于半无限大、有限深地基上的常截面梁，在各种外荷载以及边荷载作用下,梁的内力、位移均已制成表格,以便工程设计中查用。
地基模型基础梁计算的关键，在于选择合理的地基模型求解地基反力。
主要的地基模型如下。
①文克勒模型:又称基础梁弹簧垫层模型。
它假设地基单位面积上所受的压力与地基沉陷成正比。
②半无限大弹性体模型:它假设地基是半无限大的理想弹性体。
③中厚度地基模型：它假设地基为有限深的弹性层。
④成层地基模型：它假设地基为分层的平面或空间弹性体。
除①外，其余的模型，又称为连续介质地基模型。
此外，有时还采用双垫层弹簧模型、各向异性地基模型等。
在一些小型工程设计或初步设计中，有时直接采用地基反力直线分布假设，使反力的求解成为静定问题，计算大为简化。
计算方法基础拉梁与基础梁拉梁的计算方法有两种：1、取拉梁所拉结的柱子中轴力较大者的1/10，作为拉梁轴心受拉的拉力或轴心受压的压力，进行承载力计算。
按此法计算时，柱基础按偏心受压考虑。
（基础土质较好，用此法较节约）2、以拉梁平衡柱底弯矩，柱基础按中心受压考虑。
拉梁正弯矩钢筋全部拉通，负弯矩筋有1/2拉通。
此时梁的截面高度宜取下面的取值较高者。
独立基础拉梁的问题一般情况下，独立基础两个方向都会设基础梁，既可以提高基础整体性，也可以用来承担底层的墙体。
请问大家一般基础梁是设在基础顶面，还是设在某个靠近正负零的标高处？如果是前者，那么在基础埋深较大时，不仅浪费底层墙体，而且会造成底层柱计算长度过大，导致底层的整体刚度较二层刚度之比过小。
如果是后者，那么基础梁到基础顶之间的柱就非常有可能是短柱甚至超短柱了，可见过不少人这样设计，不知道为什么，规范是不提倡这样的啊。
（基础梁就是基础拉粱，主要是为了提高基础整体性,应与基础相连. ）现在许多住宅首层架空，此时仅在首层设梁，不再设基础梁。
但七度及以上层数较多时，还是加基础梁为好（虽然有点浪费）。
首层以下的柱当然按短柱处理。
基础梁最好与基础直接相连,第一种较好.原因如下:1,基础梁的主要作用是协调地震时各基础的变形,使基础能共同协调工作,所以才按拉梁设计,因此是用来协调基础的,而不是协调柱子.2,底层柱计算长度大是一个常见的问题,有较多的解决方法,不应该为了讲究柱的刚度值而牺牲基础梁的作用.3,短柱问题十分明显,不用细说.4,若必须按方案二做,结构的计算简图也应该取到基础顶面,所以方法二不提倡,其力学概念不明确.5,若要减小柱的计算长度可以适当把基础顶面提高(对多层建筑有效).设置拉梁的情况1.有抗震设防,基础埋深不一致基础梁2.地基土质分布不均匀3.相邻柱荷载相差悬殊4.基础埋深较大拉梁的主要作用是平衡柱下端弯矩,调节不均匀沉降等. 多层建筑,基础埋深较浅,宜设在基础顶面;高层建筑,宜具体情况而定。
1.我想基础埋置很深时，可以在o.ooo下50或60设基础梁，这样可以降低底层柱的计算高度；2.如果基础埋置不深，明知基础梁拉在靠近0.000处会造成短柱，那就设在基础顶面；如果非得拉在靠近柱根处，那可以设基础短柱，加大柱截面，箍筋加密；相关内容（1）一般工程无特殊要求时，基础梁顶标高取-0.050（与基础短柱顶平）；基础梁（2）基础梁地构造在图纸中注明：先素土夯实，再铺炉渣300厚，梁底留100高空隙；（3）基础梁平面定位尺寸必须明确，基础梁支座若没有完全落在基础短柱上，即基础梁端部悬空或局部悬空时，应注明梁下以同标号同浇素砼填充，基础短柱严禁出现外凸现象；（4）基础梁一般采用C20或C25等级的混凝土浇筑；（5）注意基础梁高度一般取1/12跨距。
a.跨距为6m时，梁高一般取500；b.跨距为7.5m时，梁高一般取600或650；梁配筋大小应根据其荷载计算确定，一般可取6Ф16，Ф8@100/200。
当基础按轴心受力计算，上部结构传来底弯距由基础梁平衡时，基础梁应设置在基础顶面，当基础梁仅起连接作用或作为首层墙体基础时，可设置在-0.05标高处。
地梁定义地梁英文词条名：patand地梁约定俗成为地圈梁，圈起来有闭合的特征，与构造柱共成抗震限裂体系，减缓不均匀沉降的负作用。
与基础梁有区别，基础梁主要起联系作用，增强水平面刚度，有时兼作底层填充墙的承托梁，不考虑抗震作用。
理论在基础梁的现有计算方法中，较有代表性的是以下两种：（1）对墙下基础梁，现有观点认为，可视承台梁以上墙体为半无限平面弹性体，基础梁与墙体（半无限弹性体）共同变形，视基础梁为桩顶荷载作用下的倒置弹性地基梁，按弹性理论求解基础梁的反力，经简化后作为作用在基础梁上的荷载，然后按普通连续梁计算内力。
（2）对柱下条形基础梁，现有观点认为，可视为弹性地基梁计算，即将桩顶反力作为集中力作用在梁上，柱为梁的支座，按普通连续梁分析其内力，桩顶反力按弹性地基架计算确定。
对于以上两种不同情况的基础梁，现有观点在计算过程中，均曾视其为弹性地基梁，所不同者，墙下基础梁视为倒置弹性地基梁，而柱下基础梁则视为弹性地基梁。
但应指出的是，现有观点的以上处理方法，是与弹性地基梁的定义不符合的。
计算方法地梁(也有称弹性地基梁）:1、地梁一般指梁板式筏形基础和柱下条基中的梁，该梁的最大弯矩在上部跨中及下部支座处，纵向钢筋的接头尽量避免在内力较大的地方，选择在内力较小的部位，宜采用机械连接和搭接，不应采用现场电弧焊接。
2、地梁的纵向钢筋应该在支座锚固，筏基地梁因之延性要求，所以纵筋的接头位置、接头百分率的控制，纵向钢筋伸入支座的锚固长度，按抗震构件的构造要求执行。
地基梁：通常是指用以承担围护结构荷载的梁，如厂房的围护砖墙下，有时不做墙基础，而是设基础梁将其荷载传至柱基础。
这时，可以和地圈梁，拉梁一起考虑，一梁多用！基础梁或者地基梁就是承担地基反力的梁，例如柱下条形基础，例如梁筏中的梁。
