1.（2018·威海）图甲是海上打捞平台装置示意图，使用电动机和滑轮组将实心物体A从海底竖直向上始终以0.05m/s的速度匀速吊起，图乙是物体A所受拉力F随时间t变化的图象（不计摩擦、水的阻力及绳重，ρ水=1.0×103kg/m3．g=10N/kg）。
请解答下列问题：（1）物体A的体积是多少？（2）物体A完全浸没在水中时滑轮组的机械效率为80%，当物体A完全离开水面后，滑轮组的机械效率是多少？（3）当物体A完全离开水面后，电动机两端电压为380V，通过的电流为5A，电动机线圈的电阻为多少？（不计电动机内部摩擦）解：（1）由题知，图乙是物体A所受拉力F随时间t变化的图象，当物体浸没在水中时，由于物体受到水的浮力，所以此时滑轮组对物体的拉力较小，由图乙可知，此时滑轮组对物体的拉力：F1=2×104N，当物体完全露出水面后，拉力较大，由图乙可知，此时滑轮组对物体的拉力：F2=G=3×104N；则物体浸没在水中时受到的浮力：F浮=G﹣F1=3×104N﹣2×104N=1×104N，由F浮=ρ水V排g=ρ水Vg可得物体的体积：V===1m3；（2）不计摩擦、水的阻力及绳重，物体A完全浸没在水中时，滑轮组对物体的拉力F1做的功为有用功，此时滑轮组的机械效率：η======80%，解得动滑轮的重力：G轮=5000N；当物体A完全离开水面后，滑轮组的机械效率：η′====×100%≈85.7%；（3）由图知n=2，不计摩擦、绳重，当物体A完全离开水面后，电动机施加的拉力：F=（G+G轮）=（3×104N+5000N）=1.75×104N，由P===Fv可得，电动机做的有用功率：P有用=Fv绳=F×2v物=1.75×104N×2×0.05m/s=1750W，电流做功的功率：P=UI=380V×5A=1900W，则电动机线圈的发热功率（额外功率）：P热=P﹣P有用=1900W﹣1750W=150W，由P热=I2R可得电动机线圈的电阻：R===6Ω。

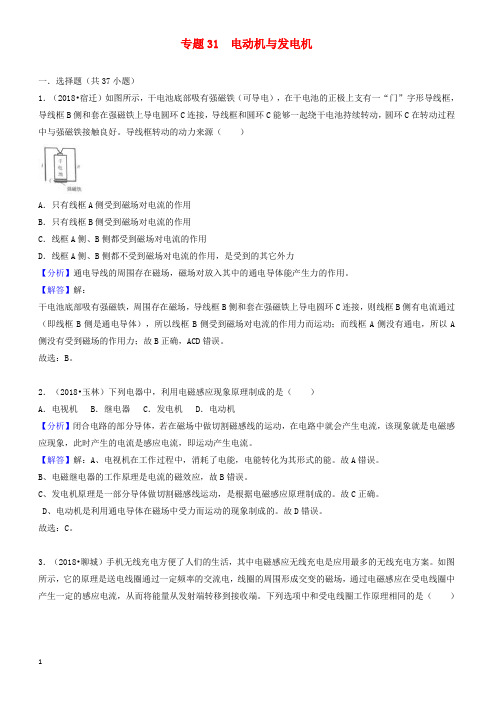

专题31 电动机与发电机一．选择题（共37小题）1．（2018•宿迁）如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。
导线框转动的动力来源（）A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力【分析】通电导线的周围存在磁场，磁场对放入其中的通电导体能产生力的作用。
【解答】解：干电池底部吸有强磁铁，周围存在磁场，导线框B侧和套在强磁铁上导电圆环C连接，则线框B侧有电流通过（即线框B侧是通电导体），所以线框B侧受到磁场对电流的作用力而运动；而线框A侧没有通电，所以A 侧没有受到磁场的作用力；故B正确，ACD错误。
故选：B。
2．（2018•玉林）下列电器中，利用电磁感应现象原理制成的是（）A．电视机B．继电器C．发电机D．电动机【分析】闭合电路的部分导体，若在磁场中做切割磁感线的运动，在电路中就会产生电流，该现象就是电磁感应现象，此时产生的电流是感应电流，即运动产生电流。
【解答】解：A、电视机在工作过程中，消耗了电能，电能转化为其形式的能。
故A错误。
B、电磁继电器的工作原理是电流的磁效应，故B错误。
C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。
故C正确。
D、电动机是利用通电导体在磁场中受力而运动的现象制成的。
故D错误。
故选：C。
3．（2018•聊城）手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机【分析】无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。

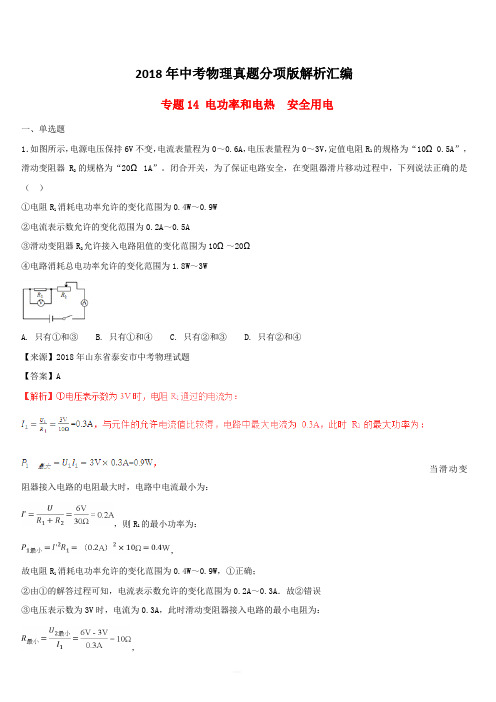

2018年中考物理真题分项版解析汇编专题14 电功率和电热安全用电一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”，滑动变阻器R2的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。
2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。
解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C错误；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确。

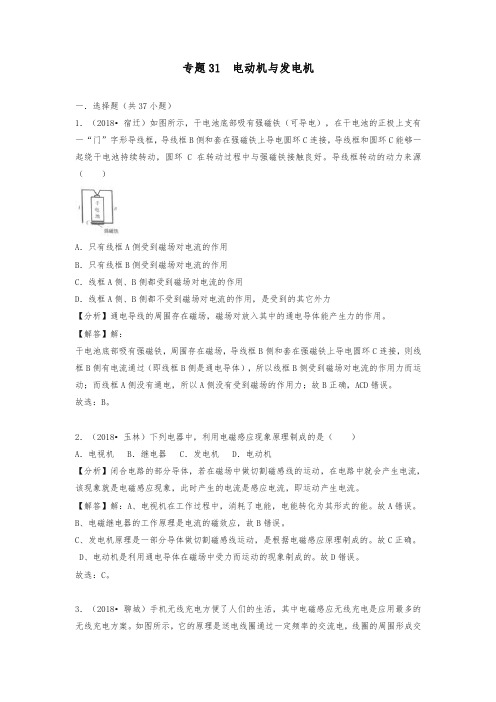

专题31 电动机与发电机一．选择题（共37小题）1．（2018•宿迁）如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。
导线框转动的动力来源（）A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力【分析】通电导线的周围存在磁场，磁场对放入其中的通电导体能产生力的作用。
【解答】解：干电池底部吸有强磁铁，周围存在磁场，导线框B侧和套在强磁铁上导电圆环C连接，则线框B侧有电流通过（即线框B侧是通电导体），所以线框B侧受到磁场对电流的作用力而运动；而线框A侧没有通电，所以A侧没有受到磁场的作用力；故B正确，ACD错误。
故选：B。
2．（2018•玉林）下列电器中，利用电磁感应现象原理制成的是（）A．电视机B．继电器C．发电机D．电动机【分析】闭合电路的部分导体，若在磁场中做切割磁感线的运动，在电路中就会产生电流，该现象就是电磁感应现象，此时产生的电流是感应电流，即运动产生电流。
【解答】解：A、电视机在工作过程中，消耗了电能，电能转化为其形式的能。
故A错误。
B、电磁继电器的工作原理是电流的磁效应，故B错误。
C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。
故C正确。
D、电动机是利用通电导体在磁场中受力而运动的现象制成的。
故D错误。
故选：C。
3．（2018•聊城）手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机【分析】无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。
2018年中考物理真题汇编：电和磁、选择题A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，A符合题意;B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，B不符合题意;C图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，C不符合题意；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应, 故答案为：A。
【分析】发电机的工作原理是电磁感应原理，演示图中没有电源2.发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，发电鞋”的工作原理（）。
A.电磁感应B.电流的磁效应C.电流的热效应D.磁场对电流的作用【答案】A【解析】发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感应电流，所以发电鞋”的工作原理是电磁感应现象。
故答案为：A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
3.手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是D不符合题意。
1.如图所示中是探究发电机原理的是（【解析】发电机的工作原理是电磁感应现象;送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（【解析】 A 图为奥斯特实验，研究电流的磁效应， A 不符合题意;B 图，当导体通过电流时，受到磁场力的作用，导体会运动，据此发明了电动机， B 符合题意；C 图为电磁继电器，其核心部件是电磁铁，利用了电流的磁效应，C 不符合题意；D 图，导体切割磁感线运动时，产生感应电流，是电磁感应现象，是发电机的原理， D 不符合题意;故答案为：B .【分析】电动机工作原理的实验中，应有电源和能够在磁场中自由运动的导体A.扬声器B..电磁继电器C.•动圈式话筒D..电动机【答案】C【解析】 A 、扬声器是利用通电导体在磁场中受力运动的原理工作的, B 、电磁继电器利用的是电流的磁效应，B 不符合题意；C 、 动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置, A 不符合题意;C 符合题意；D 、电动机利用通电导体在磁场中受力运动的原理工作的， D 不符合题意。
中考物理真题汇编电和磁解析版The pony was revised in January 20212018年中考物理真题汇编: 电和磁一、选择题1.如图所示中是探究发电机原理的是（）A. B. C. D.【答案】A【解析】发电机的工作原理是电磁感应现象；A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，A符合题意；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，B不符合题意；C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，C不符合题意；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，D不符合题意。
故答案为：A。
【分析】发电机的工作原理是电磁感应原理，演示图中没有电源.2.“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理()。
A.电磁感应B.电流的磁效应C.电流的热效应D.磁场对电流的作用【答案】A【解析】“发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感应电流，所以“发电鞋”的工作原理是电磁感应现象。
故答案为：A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
3.手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A.扬声器B..电磁继电器C..动圈式话筒D..电动机【答案】C【解析】 A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。
专题14 电功率和电热安全用电一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。
2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。
解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a 端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C 错误；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确。
专题31 电动机与发电机一．选择题（共37小题）1．（2018•宿迁）如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。
导线框转动的动力来源（）A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力【分析】通电导线的周围存在磁场，磁场对放入其中的通电导体能产生力的作用。
【解答】解：干电池底部吸有强磁铁，周围存在磁场，导线框B侧和套在强磁铁上导电圆环C连接，则线框B侧有电流通过（即线框B侧是通电导体），所以线框B侧受到磁场对电流的作用力而运动；而线框A侧没有通电，所以A侧没有受到磁场的作用力；故B正确，ACD错误。
故选：B。
2．（2018•玉林）下列电器中，利用电磁感应现象原理制成的是（）A．电视机B．继电器C．发电机D．电动机【分析】闭合电路的部分导体，若在磁场中做切割磁感线的运动，在电路中就会产生电流，该现象就是电磁感应现象，此时产生的电流是感应电流，即运动产生电流。
【解答】解：A、电视机在工作过程中，消耗了电能，电能转化为其形式的能。
故A错误。
B、电磁继电器的工作原理是电流的磁效应，故B错误。
C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。
故C正确。
D、电动机是利用通电导体在磁场中受力而运动的现象制成的。
故D错误。
故选：C。
3．（2018•聊城）手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A．扬声器B．.电磁继电器C．.动圈式话筒D．.电动机【分析】无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。
2018年中考物理真题汇编: 电和磁一、选择题1.如图所示中是探究发电机原理的是（）A. B. C. D.【答案】A【解析】发电机的工作原理是电磁感应现象；A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，A符合题意；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，B不符合题意；C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，C不符合题意；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，D不符合题意。
故答案为：A。
【分析】发电机的工作原理是电磁感应原理，演示图中没有电源.2.“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理( )。
A. 电磁感应B. 电流的磁效应 C. 电流的热效应 D. 磁场对电流的作用【答案】A【解析】“发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感应电流，所以“发电鞋”的工作原理是电磁感应现象。
故答案为：A。
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。
3.手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A.扬声器B..电磁继电器C..动圈式话筒D..电动机【答案】C【解析】 A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。
专题14 电功率和电热安全用电一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。
2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。
解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a 端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C 错误；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确。
2018年全中考物理真题专题汇编••电动机与发电机一.选择题（共37小题）1.（2018-宿迁）如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门"字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好。
导线框转动的动力来源（）A.只有线框A侧受到磁场对电流的作用B.只有线框B侧受到磁场对电流的作用C.线框A狈9、B侧都受到磁场对电流的作用D.线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力【分析】通电导线的周围存在磁场，磁场对放入其中的通电导体能产生力的作用。
【解答】解：干电池底部吸有强磁铁，周阖存在磁场，导线框B侧和套在强磁铁上导电圆环C 连接，则线框B侧有电流通过（即线框B侧是通电导体），所以线框B侧受到磁场对电流的作用力而运动；而线框A侧没有通电，所以A侧没有受到磁场的作用力；故B 正确，ACD错误。
故选：Bo2.（2018-玉林）下列电器中，利用电磁感应现象原理制成的是（）A.电视机B.继电器C.发电机D.电动机【分析】闭合电路的部分导体，若在磁场中做切割磁感线的运动，在电路中就会产生电流，该现象就是电磁感应现象，此时产生的电流是感应电流，即运动产生电流。
【解答】解：A、电视机在工作过程中，消耗了电能，电能转化为其形式的能。
故A 错误。
B、电磁继电器的工作原理是电流的磁效应，故B错课。
C、发电机原理是一部分导体做切割磁感线运动，是根据电磁感应原理制成的。
故C 正确。
D、电动机是利用通电导体在磁场中受力而运动的现象制成的。
故D错误。
故选：Co3.（2018-聊城）手机无线充屯方便了人们的生活，其屮电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电, 线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产牛一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是电比蔥应式无哎充电A.扬声器B. •电磁继电器C.・动圈式话筒D.・电动机【分析】无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。
在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理分析解答。
【解答】解：A、扬声器是利用通电导体在磁场中受力运动的原理工作的，故A错误；B、电磁继电器利用的是电流的磁效应，故B错误；C、动圈式话筒是利用电磁感应原理将声咅信号转化为电信号的装置，故C正确;D、电动机利用通电导体在磁场中受力运动的原理工作的，故D错误。
故选：Co4.（2018-威海）如图是灵皱电流计的内部结构图，下列选项屮与其工作原理相同的是（）【分析】首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各 电学元件的制成原理，分别与前而分析的结论对应即可得到答案。
【解答】解：灵敏电流计的工作原理：通电线圈在磁场屮受力而转动，并且电流 越大，线圈受到的力越大，其转动的幅度越大；因此可以利用电流表指针的转动 幅度来反映电路中电流的大小。
A 、 电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关，故A 错误。
B 、 图中是奥斯特实验，说明通电导体的周围存在磁场，与电流表的工作原理无 关，故B 错误。
C 、 图中通电导体在磁场中受力而运动，与电流表的工作原理相同，故C 正确。
D 、 发电机是利用电磁感应现象制成的，与电流表的工作原理无关，故D 错误。
故选：Co5. （2018•深圳）我国航母舰载机起飞将采用自行研制的电磁导射器，电磁弹射 器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过 时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（ ）D.A.电风扇电热水壶电磁起重机【分析】电磁弹射器是利用了磁场对通电导体产生力的作用。
根据通电导体在磁 场中受到磁场力的作用分析解答。
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车 内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁 场屮受力而运动。
A 、 电风扇含有电动机，电动机的原因是通电导体在磁场中受力而运动，故A 正 确；B 、 手摇发电机是利用电磁感应制成的，故B 错误；C 、 电热水壶利用的是电流的热效应，故C 错误；D 、 电磁起重机利用的是电流的磁效应，故D 错误。
故选：AoD.6.（2018-陕西）如图是一模拟风力发电的模型。
电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光。
下列说法正确的是（）A. 电动机转动时把机械能转化为电能B. 发电机是利用电磁感应现象工作的C. 电池电压降低时，风扇a的转速不会改变D. 风力大小不会彫响小灯泡发光亮度【分析】（1）电动机工作时会消耗电能;（2）人类利用电磁感应现象制成了发电机;（3）电动机中转速的大小与电流大小和磁场强度有关;（4）影响感应电流的因素有导体运动的速度和磁场的强弱。
【解答】解：A、电动机转动时把电能转化为机械能，故A错误;B、人类利用电磁感应现彖制成了发电机，故B正确;C、电池电压降低吋，电流中的电流会减小，则风扇a的转速减小，故C错误;D、风力大小发牛变化时，电路中的电流会发牛改变，则小灯泡的亮度也会改变,故D错误。
故选：Bo7.（2018-荆门）电磁炮是利用电磁技术制成的一种新型武器，具有速度快、命中率高等特点。
其原理是利用磁场对通电导体的作用，下列叙述中与此原理相同的是（）A.水轮机带动发电机工作为我们提供源源不断的电能B.奥斯特发现通电导线能使小磁针偏转方向C.电动机接通电源正常工作D.工厂使用大型电磁铁完成物品运输任务【分析】（1）发电机的原理是电磁感应现象；（2）通电导线周围存在磁场；（3）电动机是利用磁场对通电导体的作用工作的；（4）电磁铁利用的是电流的磁效应。
【解答】解：A、水轮机带动发电机工作利用的是电磁感应现象，故A错误；B、奥斯特发现通电导线周围存在磁场，能使小磁针偏转方向，这是电流的磁效应，故B错误；C、电动机接通电源正常工作时，通电线圈在磁场中受到力的作用而转动，故C 正确；D、工厂使用大型电磁铁利用的是电流的磁效应，故D错误。
故选：Co8.（2018・乐山）在图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。
它在磁场中按箭头方向运动时，能够产牛感应电流的是（）A. “B. 止c. 11Q D. ¥【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②部分导体切割磁感线运动这两个条件。
【解答】解：磁极间的磁感线是从N极指向S极，由图可知，D中导体做切割磁感线运动，所以会产牛感应电流，故D正确；AC中的导体运动时都不会切割磁感线（运动方向与磁感线方向平行），所以不会产生感应电流，故AC错误；B屮导体没有运动，不会产生感应电流，故B错误；故选：Do9.（2018-天津）图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。
当它在磁场中按箭头方向运动时，能产生感应电流的是（）L^J【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②部分导体切割磁感线运动这两个条件。
【解答】解: 磁极间的磁感线是从N极指向S极，由图可知，C中导体做切割磁感线运动, 所以会产生感应电流，故C正确；ABD中的导体运动时，导体运动方向与磁感线方向平行，都不会切割磁感线, 所以不会产牛感应电流，故ABD错误；故选：Co10.（2018-绵阳）如图所示，导体AB在外力作用下向左运动时电流表指针偏转，向右运动吋电流表指针向另一方向偏转。
这个实验事实说明（）A.通电导线在磁场中受力大小与电流大小有关B.通电导线在磁场中受力方向与电流方向有关C.感应电流的大小与导体在磁场中切割磁感线运动的快慢有关D.感应电流的方向与导体在磁场中切割磁感线运动的方向有关【分析】（1）产生感应电流的条件：闭合的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产牛。
（2）感应电流的方向跟导体运动的方向有关。
【解答】解：图屮装置没有电源，导体在磁场中做切割磁感线运动而产生感应电流，是电磁感应现象，不能说明通电导线在磁场中受力的大小和方向，故AB错误；由题知，当导体运动的方向改变时，电流表指针的偏转方向也改变，即感应电流的方向改变了，由此可以得出：感应电流的方向与导体在磁场中切割磁感线运动的方向有关；故D正确，C错误。
故选：Do11.（2018-滨州）如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发牛偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。
下列能说明其原理的是图（）A B. C D »»【分析】（1）电流磁效应是指电流能产生磁场；（2）研究磁场对电流的作用要先给导体通电，再将其放入磁场中；（3）电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；（4）电磁继电器的工作原理，对照各图进行判断即可；【解答】解：A、是演示电流的磁效应的实验装置，故A错误；B、是演示磁场对电流作用的实验装置，通电导体在磁场中受力运动是电动机的原理，故B正确；C、是研究电磁感应现象的实验装置，是发电机的原理，故C错误；D、电磁继电器就是利用电磁铁來控制电路的，故D错误；故选：Bo12.（2018*宁波）我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时, 舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A.手摇发电机电风扇电磁起重机【分析】根据通电导体在磁场中受到磁场力的作用分析解答。
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场屮受力而运动。
A、电铃是利用电磁继电器来工作的，故A不符合题意；B、发电机的工作原理是电磁感应现象，故B不符合题意；C、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故C符合题意；D、电磁起重机是利用电磁铁工作的，故D不符合题意。
故选：Co13.（2018-遵义）下列关于电磁现象的说法正确的是（）A.通电螺线管周围的磁场强弱与电流大小有关B.电吹风里的电动机是利用电磁感应原理工作的C.通电导体在磁场中的受力方向只与电流方向有关D.只要闭合电路的部分导体在磁场中运动就会产生感应电流【分析】（1）通电螺线管的磁场强弱与电流大小、线圈匝数、有无铁芯有关。
