上节课内容回顾换流重叠角产生原因：¾进线电抗；¾电流不能突变；¾换流需要时间。
t t t t tu a u bttttt输出电压平均值γ2.1.2 三相半波可控整流电路的换流重叠角tt1VT 2VT 3VT2.1.3 其他整流电路的换流重叠角在换流过程中，波形在两个电压（即一个是原提供负载电流的电压，另一个是将要值为提供负载电流的电压）波形的中间。
ud两个电压的平均值。
2.2 有源逆变什么是逆变？为什么要逆变？¾逆变（invertion）——把直流电转变成交流电，为整流的逆过程。
实例：电力机车下坡行驶，机车的位能转变为电能，反送到交流电网中去，有助于刹车；逆变电路——把直流电逆变成交流电的电路；有源逆变电路——交流侧和电网连结，即电网为负载。
应用：高压直流输电等；对于可控整流电路，满足一定条件就可工作于有源逆变，其电路形式未变，只是电路工作条件转变。
¾无源逆变——变流电路的交流侧不与电网联接，而直接接到普通负载，将在以后介绍。
2.1 换流重叠角2.2.1 有源逆变产生的条件－总结2.2.1 有源逆变产生的条件有源逆变产生的条件1）输出电压极性与延迟角α的关系00000909090180ααα≤≤<<:::范围内，输出电压平均值为正。
＝时，输出电压的平均值为零。
范围内，输出电压平均值为负。
此时，若负载侧存在一个与原来整流电压极性相反的电源，则有源逆变将产生。
3）最小超前角的限制（逆变失败）逆变失败（逆变颠覆）——指逆变时，一旦换相失败，外接直流电源就会通过晶闸管电路短路，或使变流器的输出平均电压和直流电动势变成顺向串联，形成很大短路电流，造成器件和变压器损坏。
可能原因：（1）触发电路工作不可靠，不能适时、准确地给各晶闸管分配脉冲，如脉冲丢失、脉冲延时等，致使晶闸管不能正常换相；（2）晶闸管发生故障，该断时不断，或该通时不通；（3）交流电源缺相或突然消失；（4）换相的裕量角不足，引起换相失败。

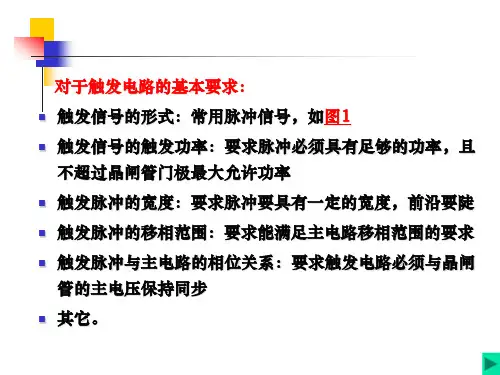

晶闸管的门极触发电路
图3 锯齿波同步触发电路共包括五个环节，分别为：锯齿波形成环节、脉冲移相环节、脉冲形成及放大环节、强触发脉冲形成环节、双脉冲形成环节。
锯齿波形成环节是通过一个恒流源电路对电容进行恒流充电，从而形成锯齿波同步信号的上升沿，其下降沿是电容通过一小电阻放电而形成的。
锯齿波的宽度由电路参数打算，其频率则与电源电压频率相同。
脉冲移相环节是将锯齿波同步电压、偏移电压及掌握电压进行叠加，其过零点打算触发脉冲的起始时刻。
若偏移电压不变时，转变直流掌握电压可以使脉冲移相。
在这里加入偏移电压的目的，是使掌握电压为零时主电路的整流输出电压为零。
脉冲形成与放大环节的作用与正弦波触发电路基本相同。
强触发脉冲形成环节是通过一个单独的沟通电源整流后，得到50V的直流电压，在触发脉冲的起始时刻该电压通过脉冲变压器加到晶闸管的门极上，从而形成强触发脉冲。
触发电路各点电压波形如图4所示。
图4 双脉冲产生环节是依据三相全控桥式整流电路的特别要求，触发电路输出两个间隔为60°的双脉冲。
产生双脉冲的方法有两种，一种是外双脉冲方法，另一种是内双脉冲方法。
在此触发电路中采纳的是内双脉冲的方法，即每个触发单元一个周期内产生两个间隔为60°的双脉冲，只供应一个桥臂的晶闸管，这种电路虽然比较简单，但输
出功率可以削减。
