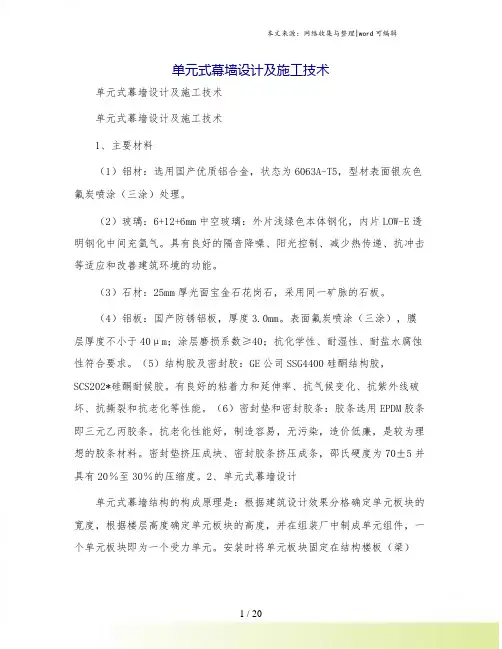

单元式幕墙设计及施工技术单元式幕墙设计及施工技术单元式幕墙设计及施工技术1、主要材料（1）铝材：选用国产优质铝合金，状态为6063A-T5，型材表面银灰色氟炭喷涂（三涂）处理。
（2）玻璃：6+12+6mm中空玻璃：外片浅绿色本体钢化，内片LOW-E透明钢化中间充氩气。
具有良好的隔音降噪、阳光控制、减少热传递、抗冲击等适应和改善建筑环境的功能。
（3）石材：25mm厚光面宝金石花岗石，采用同一矿脉的石板。
（4）铝板：国产防锈铝板，厚度3.0mm。
表面氟炭喷涂（三涂），膜层厚度不小于40μm；涂层磨损系数≥40；抗化学性、耐湿性、耐盐水腐蚀性符合要求。
（5）结构胶及密封胶：GE公司SSG4400硅酮结构胶，SCS202*硅酮耐候胶。
有良好的粘着力和延伸率、抗气候变化、抗紫外线破坏、抗撕裂和抗老化等性能。
（6）密封垫和密封胶条：胶条选用EPDM胶条即三元乙丙胶条。
抗老化性能好，制造容易，无污染，造价低廉，是较为理想的胶条材料。
密封垫挤压成块、密封胶条挤压成条，邵氏硬度为70±5并具有20％至30％的压缩度。
2、单元式幕墙设计单元式幕墙结构的构成原理是：根据建筑设计效果分格确定单元板块的宽度，根据楼层高度确定单元板块的高度，并在组装厂中制成单元组件，一个单元板块即为一个受力单元。
安装时将单元板块固定在结构楼板（梁）上，采用上挂点设计，受力形式比较明确、合理。
对比其他单元式幕墙,本工程具有如下特点：2.1板块之间的连接本系统型材插接处为三道胶条密封，形成A、B两等压腔。
板块竖向多功能插芯连接定位，安装可行，易保证板块竖向拼缝的直线度和整幅幕墙的平整度。
等压腔内高外低，既保证幕墙室内冷凝水可以顺利导向室外，又保证室外雨水不会倒流入室内，增加此处的密封性能，实现结构防水。
2.2与结构间连接本工程采用了比较先进的槽形预埋件，结构施工时同步预埋。
预埋在结构梁（板）侧面，通过T型螺栓与转接件相连。
经过现场拉力检验（3组），结果分别达到26.5KN、23.9KN、24.4KN而未见破坏，满足设计≥18.0KN要求。

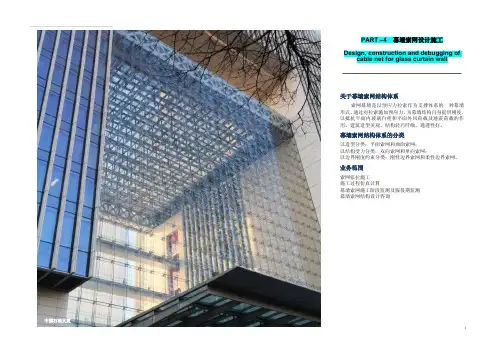

———————————————————PART –4 幕墙索网设计施工Design, construction and debugging ofcable net for glass curtain wall———————————————————关于幕墙索网结构体系索网幕墙是以预应力拉索作为支撑体系的一种幕墙形式。
通过对拉索施加预应力，为幕墙结构自身提供刚度，以抵抗平面内玻璃自重和平面外风荷载及地震荷载的作用。
建筑造型美观，结构轻巧纤细，通透性好。
幕墙索网结构体系的分类以造型分类：平面索网和曲面索网；以结构受力分类：双向索网和单向索网；以边界刚度约束分类：刚性边界索网和柔性边界索网。
业务范围索网张拉施工施工过程仿真计算幕墙索网施工阶段监测及服役期监测幕墙索网结构设计咨询幕墙索网张拉施工 包括任何形式、任何张拉吨位的索网幕墙预应力张拉MIDAS 计算模型平面图 计算模型玻璃安装过程索网竖向变形幕墙索网仿真计算 各类索网幕墙张拉过程仿真计算 ■ 中国光大中心（北京金融街F3科贸大厦）张拉过程仿真计算① 同步张拉施工 ② 张拉参数及温度实时显示和记录③ 幕墙实验索张拉1 3 ■ 北京嘉铭中心玻璃安装过程仿真计算幕墙索网施工阶段监测和服役期监测索力监测分施工过程中索力监测和使用过程中索力检测。
■ 弓式便携测力仪测量的范围为索直径ф44以下，以及张拉力40t 以下。
■ 索力动测仪对节间索长有要求，可测量长细比（节间索长和索直径的比值）>150的任意直径和任意张拉力的拉索。
■ 油压传感器标定张拉设备油压传感器经过标定，与液压张拉设备配套使用，可测量任意直径，任意张拉力拉索索力。
索网幕墙模型试验试验方案、模型制作、试验加载、数据采集、数据分析■ 重庆国际江北机场索网施工仿真计算和节点设计■ 北京嘉明中心索网施工设计和节点设计21 ① 超高索网对风荷载非常敏感（82m ） ② 正常使用工况水平变形 ③ 竖索与横梁交界为可滑节点 幕墙索网的设计咨询和深化设计各类索网幕墙的方案咨询 各类索网幕墙的结构设计 索网幕墙结构校核 幕墙索网深化设计 拉索应力下料 索夹标记点计算 321① 超长索网的边界钢结构设计(180m) ② 幕墙和主体连接节点 ③ 幕墙横索分段节点 江北机场索网边界钢结构变形计算中国国际贸易中心三期裙房国际精品商场 Cable net for glass curtain wall ，International Boutique Mall ，China World Trade Center Tower 3中国国际贸易中心第三期（China World Trade Center Tower 3）简称国贸三期，位于北京中央商务区，2005年6月开工，2008年8月16日竣工。
高层建筑单层索网幕墙结构设计要素分析摘要：在当前的高层建筑施工过程中，单层索网幕墙已经得到十分广泛的运用，其中这一结构体系主要的组成是柔性钢索，通过索网刚度的测量可以快速获得良好的预应力。
这一结构在施工过程中和传统的幕墙结构对比，在受力方面具有一定的复杂性，而且设计与施工难度方面都比较严格，对保障是高层建筑的施工质量具有十分重要的意义。
具体分析不同单层索网幕墙结构的形式，并针对单层的索网幕墙结构具体设计情况与施工要点做出具体分析，希望今后的高层建筑施工过程可以合理把握好单层的索网幕墙结构具体形式，进而可以准确掌握好握索网结构具体设计要素。
关键词：单层索网幕墙结构；高层建筑；设计要素高层建筑施工过程中采用单层索网幕墙，主要的是由于这一结构具有良好的视觉高通透性，而且其构件也比较纤细以及整体简洁，因此，将这一结构运用在一些高层建筑的施工过程中具有良好的效果。
单层的索网幕墙结构中，主要是由一些柔性的钢索而组成，同时可以施加良好的预应力，进而形成1个良好的刚度结构，能够将这一受力过程逐渐从钢索变形而有效达到力学的平衡，从而提升刚度以及承载能力。
从当前高层建筑的施工过程可知，单层索网幕墙的结构需要运用在一些高层建筑的施工过程中，可以很好地提升高层建筑的综合质量。
下文做出具体分析。
1概述索网幕墙结构具体形式在当前的高层建筑施工过程中，单层的索网幕墙主要结合钢索布置情况而可以将分为双向与单向的索网幕墙结构，单向的索幕墙结构主要依靠的是玻璃纵向提供一个具有良好稳定性的支撑，该支撑就使得玻璃索之间可以相互支撑，进而形成1个十分稳定的结构，而双向（3向）的索网幕墙结构主要是在2个不同的方向（3向）通过连接点而进行相互支撑，进而使得整个结构形成1个稳定的结构。
除此之外，根据对应外立面之间的差异性而可以将整个索网幕墙结构分为以下2种形式，即平面索网以及非平面索网。
根据边界之间的条件不同又能将整体式的索网幕墙结构与附着索网幕墙结构，其中整体式的索网幕墙结构主要采用的是钢索直接和主体结构之间进行连接，其主体的构件直接可以承受对应拉索，附着自承式的索网幕墙结构是钢索和主体结构之间处于不连接的状态，而依靠的是主体构件发生对应的作用，进而可以在索网幕墙的结构中而形成1个平衡体系。
超高层单元式幕墙施工工法1．前言单元式幕墙是在框架式幕墙的基础上逐渐形成的一种新的幕墙施工工艺。
主要工艺包括幕墙与主体结构连接预埋件的安装、单元式幕墙的工厂制作、单元式幕墙的现场安装，该施工工艺具有工厂化作业程度高、施工速度快、质量平安可靠、环保节能的优点。
2．工法特点单元式幕墙是在车间内将加工好的各种构件和饰面材料组装成一层或多层楼高的整体板块，然后运至工地进行整体吊装，与建筑主体结构上预先设置的挂接件精确连接，必要时进行微调即完成幕墙安装。
与传统的框架式幕墙相比拟，单元式幕墙具有以下特点：2.1 单元板块全部在工厂车间内进行组装完成，组装精度高。
2.2 安装速度快，施工周期短，便于成品保护。
2.3 可与土建主体结构同步施工，有利于缩短整体建筑施工周期。
2.4 板块之间采用插接方式连接，抗震能力强。
3．适用范围该工法适用于高层、超高层外墙装饰面积比拟大的办公楼、写字楼等建筑工程。
4．工艺原理单元式幕墙结构的工艺原理是：根据建筑设计效果分格确定单元板块的宽度，根据楼层高度确定单元板块的高度，并在组装厂中制成单元组件，一个单元板块即为一个受力单元。
在工厂制作好的单元板块运至施工现场，吊装与主体预埋件连接，完成幕墙的安装。
5．施工工艺流程及操作要点5.1 施工工艺流程5.2 操作要点5.2.1使用移动小吊车吊装安装步骤：〔1〕单元体板块通过叉车运到安装部位的一层地面并将固定单元体的绳子解开，将吊装扁担下侧的钢丝绳挂到单元体的挂钩上，在没有挂钩的一端采用特制销板插到单元体水槽料内，挂钢丝绳时要使各吊点钢丝绳长度一致并根据单元体的大小及吊点位置的不同随时调整扁担上的吊点位置，以保证起吊后单元体平衡。
〔2〕此时开动小吊车缓缓提升，单元体起吊端随着运输架的转动逐渐上升，当单元架转动至大约50 度左右时，地面操作人员用绳索拉住运输架配合完成单元体脱离运输架。
〔3〕单元体脱离运输架后由专人扶稳单元体以免单元体滑动，吊运速度应控制在〔5㎝/秒〕内，待单元体离地面500mm时，为了防止单元体左右摆动，地面操作人员将单元体板块与起稳定作用的钢丝绳连接在一起。

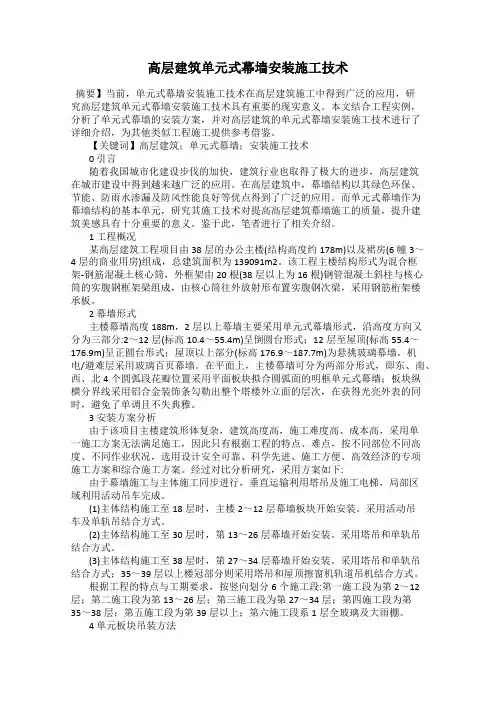

高层建筑单元式幕墙安装施工技术摘要】当前，单元式幕墙安装施工技术在高层建筑施工中得到广泛的应用，研究高层建筑单元式幕墙安装施工技术具有重要的现实意义。
本文结合工程实例，分析了单元式幕墙的安装方案，并对高层建筑的单元式幕墙安装施工技术进行了详细介绍，为其他类似工程施工提供参考借鉴。
【关键词】高层建筑；单元式幕墙；安装施工技术0 引言随着我国城市化建设步伐的加快，建筑行业也取得了极大的进步，高层建筑在城市建设中得到越来越广泛的应用。
在高层建筑中，幕墙结构以其绿色环保、节能、防雨水渗漏及防风性能良好等优点得到了广泛的应用。
而单元式幕墙作为幕墙结构的基本单元，研究其施工技术对提高高层建筑幕墙施工的质量，提升建筑美感具有十分重要的意义。
鉴于此，笔者进行了相关介绍。
1 工程概况某高层建筑工程项目由38层的办公主楼(结构高度约178m)以及裙房(6幢3～4层的商业用房)组成，总建筑面积为139091m2。
该工程主楼结构形式为混合框架-钢筋混凝土核心筒，外框架由20根(38层以上为16根)钢管混凝土斜柱与核心筒的实腹钢框架梁组成，由核心筒往外放射形布置实腹钢次梁，采用钢筋桁架楼承板。
2 幕墙形式主楼幕墙高度188m，2层以上幕墙主要采用单元式幕墙形式，沿高度方向又分为三部分:2～12层(标高10.4～55.4m)呈倒圆台形式；12层至屋顶(标高55.4～176.9m)呈正圆台形式；屋顶以上部分(标高176.9～187.7m)为悬挑玻璃幕墙。
机电/避难层采用玻璃百页幕墙。
在平面上，主楼幕墙可分为两部分形式，即东、南、西、北4个圆弧段花瓣位置采用平面板块拟合圆弧面的明框单元式幕墙；板块纵横分界线采用铝合金装饰条勾勒出整个塔楼外立面的层次，在获得光亮外表的同时，避免了单调且不失典雅。
3 安装方案分析由于该项目主楼建筑形体复杂，建筑高度高，施工难度高、成本高，采用单一施工方案无法满足施工，因此只有根据工程的特点、难点，按不同部位不同高度、不同作业状况，选用设计安全可靠、科学先进、施工方便、高效经济的专项施工方案和综合施工方案。
超高层建筑单元式幕墙设计要点发布时间：2022-05-06T07:30:38.618Z 来源：《新型城镇化》2022年8期作者：傅秀雷[导读] 单元式幕墙，即“第三代幕墙”，为工厂标准化生产。
苏州金螳螂幕墙有限公司江苏苏州 215004摘要：伴随着社会经济的飞速发展，超高层建筑工程越来越多，单元式幕墙以其优良的水密性、气密性，便于安装，满足超高层建筑工程工期要求等优势成为超高层建筑外围护结构的主流。
但是建筑超高、外形新颖等要素使单元式幕墙安装面临全新挑战。
本文基于单元式幕墙设计特点，对其在超高层建筑中的应用进行分析探讨。
关键词：超高层建筑；单元式幕墙；设计单元式幕墙，即“第三代幕墙”，为工厂标准化生产。
伴随着单元式幕墙技术的愈发纯熟，被愈发广泛地应用于超高层建筑围护结构中。
单元式幕墙在安装可吸收层间变位，减少单元变形，且便于进行现场安装，施工工期较短，工程质量可控，因此，在超高层建筑或办公楼建筑围护结构设计中应用单元式幕墙，有利于平衡建筑设计，保证建筑物安全性，提升外装饰美感。
1 单元式幕墙的特点单元式幕墙是在工厂内预先加工组装完成的，其由多个独立单元组成，且进行分类编号后将其运送到施工场地，按照施工安装顺序进行吊装，吊装同步于主体结构施工，一个楼层高为一个单元组件，单元与单元间的结构形式为阴阳镶嵌，也就是单元组件的横框、竖框对插于相邻单元的组件，利用对插形式建构组合杆，继而建构起单元组件接缝。
建筑主体结构上固定单元组件竖框，其荷载从竖框向主体结构进行直接性传递。
从上可见，由于单元式幕墙主要在工厂内完成，可进行批量生产，工作效率与产品质量大幅提升。
将单元式幕墙应用于建筑围护结构中便于施工安装、缩短工期。
2 超高层建筑单元式幕墙设计2.1工程概况某超高层建筑规模为10万平方米，地上41层，地下3层，总高度为200米，该建筑结构为钢结构混凝土框架结构，在外立面装饰上采用单元式幕墙。
下面结合该项目的实际对项目单元式幕墙设计要点进行具体分析。
拉索幕墙施工方案拉索幕墙施工方案一、工程概述拉索幕墙是一种以钢丝拉索或钢板拉索为主体的幕墙系统，具有结构简单、轻量化、施工快、造价相对较低等特点。
本工程旨在对某高层建筑进行拉索幕墙改造，提升建筑外观，增加建筑的整体美观性。
二、施工方案1. 准备工作（1）确定拉索幕墙改造的范围和材料种类，制定改造方案。
（2）编制施工组织设计及施工计划，提前准备所需机械设备和材料。
（3）组织召开安全生产会议，明确各岗位责任，确保施工过程安全可控。
（4）派遣技术人员进行现场踏勘，了解场地情况，对场地进行量测、拍照、记录等工作。
2. 搭设脚手架（1）施工前搭设安全稳定的钢管脚手架，确保施工人员的安全。
（2）根据工程需要，设置横梁和斜杆，增加脚手架的稳定性。
（3）在脚手架上设置平台，方便施工人员进行拉索幕墙的安装和调整。
3. 安装拉索幕墙（1）根据设计要求，制作钢丝拉索和拉索组件。
（2）根据幕墙设计图纸，确定每根钢丝拉索的位置和长度，并用精确的方式进行定位。
（3）使用专业工具将钢丝拉索固定在横梁上，并保证其牢固可靠。
（4）根据幕墙设计图纸，安装拉索组件，调整好每根钢丝拉索的长度和位置。
（5）进行幕墙玻璃的安装，确保平整、牢固。
4. 施工验收（1）完成拉索幕墙的安装后，进行施工验收，确保施工质量符合设计要求。
（2）检查钢丝拉索的固定情况，确保拉索稳固可靠。
（3）检查幕墙玻璃的分布情况和施工质量，确保平整、牢固。
（4）进行拉索幕墙的静载试验，测试幕墙的承载能力，并记录测试结果。
三、安全措施1. 在施工现场设置警示标志，警示过往行人和车辆注意安全。
2. 严格按照相关施工规范和标准进行施工，杜绝违章作业。
3. 施工人员必须佩戴个人防护装备，如安全帽、安全鞋、安全带等。
4. 对施工人员进行安全教育和培训，提高安全意识和应急处理能力。
5. 加强对脚手架的检查和维护，确保其稳定性和承载能力。
综上所述，本方案详细介绍了拉索幕墙施工的步骤和安全措施。

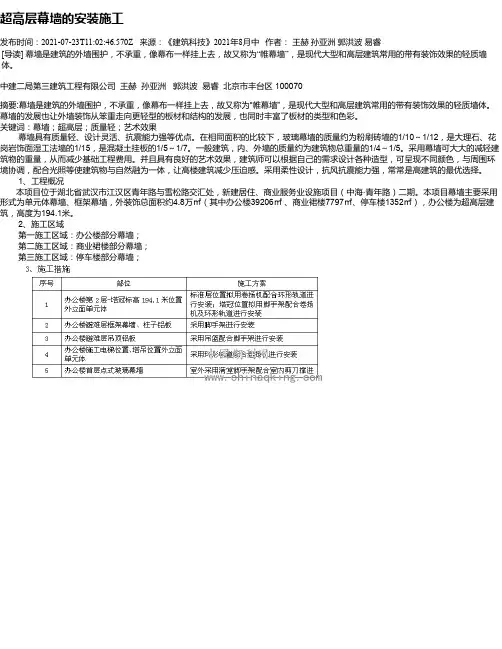

超高层幕墙的安装施工发布时间：2021-07-23T11:02:46.570Z 来源：《建筑科技》2021年8月中 作者： 王赫 孙亚洲 郭洪波 易睿[导读] 幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。
中建二局第三建筑工程有限公司 王赫 孙亚洲 郭洪波 易睿 北京市丰台区 100070摘要:幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。幕墙的发展也让外墙装饰从笨重走向更轻型的板材和结构的发展，也同时丰富了板材的类型和色彩。关键词：幕墙；超高层；质量轻；艺术效果
幕墙具有质量轻、设计灵活、抗震能力强等优点。在相同面积的比较下，玻璃幕墙的质量约为粉刷砖墙的1/10～1/12，是大理石、花岗岩饰面湿工法墙的1/15，是混凝土挂板的1/5～1/7。一般建筑，内、外墙的质量约为建筑物总重量的1/4～1/5。采用幕墙可大大的减轻建筑物的重量，从而减少基础工程费用。并且具有良好的艺术效果，建筑师可以根据自己的需求设计各种造型，可呈现不同颜色，与周围环境协调，配合光照等使建筑物与自然融为一体，让高楼建筑减少压迫感。采用柔性设计，抗风抗震能力强，常常是高建筑的最优选择。 1、工程概况
本项目位于湖北省武汉市江汉区青年路与雪松路交汇处，新建居住、商业服务业设施项目（中海·青年路）二期。本项目幕墙主要采用形式为单元体幕墙、框架幕墙，外装饰总面积约4.8万㎡（其中办公楼39206㎡ 、商业裙楼7797㎡、停车楼1352㎡），办公楼为超高层建筑，高度为194.1米。 2、施工区域
第一施工区域：办公楼部分幕墙；
第二施工区域：商业裙楼部分幕墙；
第三施工区域：停车楼部分幕墙；
⑵首层钢框架全玻幕墙安装流程
5、施工方法
⑴单元体幕墙
①单元体用卷扬机小炮车直接从地面起吊，环形轨道进行水平运输，手动葫芦就位调整安装。
超高层单元体幕墙施工工法超高层单元体幕墙施工工法一、前言超高层建筑的日益发展对幕墙施工工法提出了更高要求，超高层单元体幕墙施工工法应运而生。
本文将详细介绍超高层单元体幕墙施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，希望能给读者提供有益的参考。
二、工法特点超高层单元体幕墙施工工法具有以下特点：1. 单元体加工工艺优化，适应超高层建筑的特殊需求。
2. 采用工厂化生产，提高施工效率。
3. 施工速度快，能够缩短工期。
4. 施工质量高，可保证幕墙的稳定性和安全性。
5. 满足绿色建筑要求，可实现节能减排。
三、适应范围超高层单元体幕墙施工工法适用于超高层建筑的外墙装饰，包括商业综合体、办公楼、酒店等各种建筑类型。
它们的共同特点是楼高较高，需要稳定的幕墙结构和优质的外观效果。
四、工艺原理超高层单元体幕墙施工工法通过工厂化生产单元体，再将单元体吊装至建筑结构上进行组装。
其工艺原理基于以下几个方面：1. 幕墙单元体的设计与制作。
2. 单元体与主体结构的连接方式。
3. 单元体的吊装和安装。
五、施工工艺超高层单元体幕墙施工工法的施工工艺通常包括以下几个阶段：1. 工地准备，包括场地清理、安全设施搭建等。
2. 幕墙单元体的制作和加工，包括铝合金框架的制作、玻璃幕墙的加工等。
3. 幕墙单元体的吊装和安装，包括吊装绳索的设置、吊装机械的使用等。
4. 单元体之间的连接，包括连接件的安装、密封胶的使用等。
5. 幕墙的验收和调试，包括检查幕墙的平整度、密封性等。
六、劳动组织超高层单元体幕墙施工工法需要合理的劳动组织，保证施工过程的顺利进行。
劳动组织应包括各个施工环节的分工和协调，合理分配人力资源，确保施工人员的安全和效率。
七、机具设备为了实施超高层单元体幕墙施工工法，需要使用以下机具设备：1. 吊装机械，如塔式起重机、吊车等。
2. 切割设备，如铝合金切割机、玻璃切割机等。

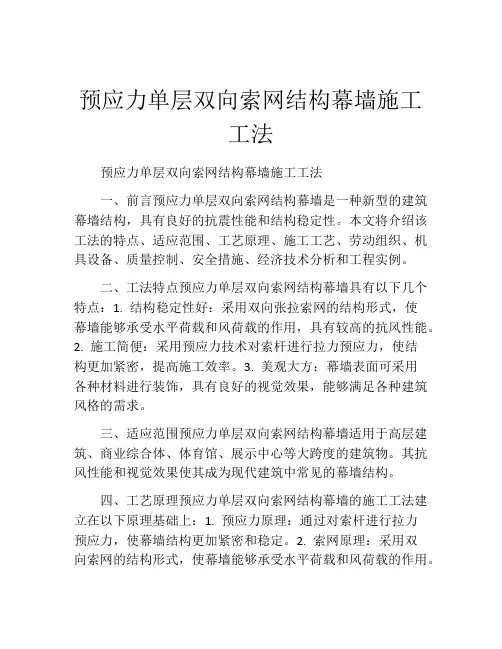

预应力单层双向索网结构幕墙施工工法预应力单层双向索网结构幕墙施工工法一、前言预应力单层双向索网结构幕墙是一种新型的建筑幕墙结构，具有良好的抗震性能和结构稳定性。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点预应力单层双向索网结构幕墙具有以下几个特点：1. 结构稳定性好：采用双向张拉索网的结构形式，使幕墙能够承受水平荷载和风荷载的作用，具有较高的抗风性能。
2. 施工简便：采用预应力技术对索杆进行拉力预应力，使结构更加紧密，提高施工效率。
3. 美观大方：幕墙表面可采用各种材料进行装饰，具有良好的视觉效果，能够满足各种建筑风格的需求。
三、适应范围预应力单层双向索网结构幕墙适用于高层建筑、商业综合体、体育馆、展示中心等大跨度的建筑物。
其抗风性能和视觉效果使其成为现代建筑中常见的幕墙结构。
四、工艺原理预应力单层双向索网结构幕墙的施工工法建立在以下原理基础上：1. 预应力原理：通过对索杆进行拉力预应力，使幕墙结构更加紧密和稳定。
2. 索网原理：采用双向索网的结构形式，使幕墙能够承受水平荷载和风荷载的作用。
3. 幕墙装饰原理：幕墙表面可采用各种材料进行装饰，提高视觉效果。
五、施工工艺1. 幕墙结构制作：根据设计要求，将钢框架制作并进行预应力拉力预应力处理，制作索杆和索网。
2.幕墙安装：在建筑结构上悬挂幕墙结构，根据设计要求进行调整和固定。
3. 幕墙装饰：根据设计要求，选择合适的装饰材料进行安装，使幕墙具有良好的视觉效果。
六、劳动组织施工过程中，需配备钢框架制作人员、索杆和索网制作人员、施工人员和装饰人员。
按照施工计划进行工序组织，保证施工进度和质量。
七、机具设备施工过程中需要使用钢框架制作设备、索杆和索网制作设备、安装工具、装饰材料等。
八、质量控制在施工过程中，需要对钢框架、索杆和索网的制作、幕墙的安装、装饰材料的选择和安装等进行质量检测，确保施工质量符合设计要求。
115m超大跨度钢网架安装单元拼装、累积滑移施工工法115m超大跨度钢网架安装单元拼装、累积滑移施工工法一、前言：随着建筑结构设计的不断发展和进步，超大跨度结构的需求也在增加。
115m超大跨度钢网架安装单元拼装、累积滑移施工工法是一种针对超大跨度钢网架施工的创新工法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点：115m超大跨度钢网架安装单元拼装、累积滑移施工工法具有以下特点：1. 使用钢网架作为主要结构，具有较高的强度和刚度，适用于超大跨度的建筑物。
2. 采用分段式拼装和累积滑移施工工艺，能够实现较快的施工进度。
3. 工法成熟可靠，多项技术已在实践中进行了验证，有效提高了施工效率。
4. 适应范围广泛，可用于各类超大跨度建筑物，如体育馆、会展中心等。
三、适应范围：115m超大跨度钢网架安装单元拼装、累积滑移施工工法适用于以下场所：1. 需要超大跨度结构的建筑物，如体育馆、会展中心等。
2. 施工现场空间较大，能够容纳大型机具设备和施工工艺需要的操作空间。
3. 钢网架材料和施工设备供应充足，能够满足施工进度和质量要求。
四、工艺原理：该工法通过采用115m超大跨度钢网架作为主要结构，通过分段式拼装和累积滑移施工工艺来实现快速施工。
具体原理如下：1. 钢网架的设计和制作：根据结构设计要求，对钢网架进行合理的分段设计和制作，以满足施工的需要。
2. 施工单元的拼装：根据设计和制作出的钢网架分段，对施工单元进行拼装，保证每个单元的准确度和稳定性。
3.施工单元的累积滑移：通过在现场进行滑移操作，将每个施工单元依次滑移到预定位置，形成整个钢网架结构。
4. 分段装饰和连接：在钢网架的拼装和滑移过程中，进行分段装饰和连接，确保整个结构的美观和安全性。
五、施工工艺：1. 施工前期准备：包括现场勘察、材料、机具设备的准备等，确保施工顺利进行。
大面积双向单索幕墙张拉施工工法大面积双向单索幕墙张拉施工工法一、前言大面积双向单索幕墙张拉施工工法是一种高效、灵活的幕墙施工方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点该工法的特点包括构件适应性强、造型自由度高、施工效率高、质量可控、安全性好等。
三、适应范围大面积双向单索幕墙张拉施工工法适用于各类建筑物，特别是大跨度、大面积的幕墙结构。
适用于各类建筑类型，如商业建筑、办公楼、体育馆等。
四、工艺原理该工法的工艺原理是通过使用张拉杆和拉索来支撑和张紧幕墙构件，形成稳定的结构。
施工工法与实际工程之间的联系是通过准确计算构件尺寸和张拉力来确保施工过程中的准确性。
采取的技术措施包括材料选择、组装技术、拉索张力控制等。
五、施工工艺施工过程可以分为准备工作、构件制造、幕墙构件安装、索杆和索索张拉等阶段。
每个阶段都需要详细描述，包括工序、工艺参数、设备和材料使用等。
六、劳动组织针对大面积双向单索幕墙张拉施工工法，需要确定合理的劳动组织方案。
包括施工人员数量、工作分工、施工进度计划等方面的安排和管理。
七、机具设备该工法所需的机具设备包括塔吊、升降机、脚手架、张拉设备等。
需要对这些机具设备进行详细介绍，包括特点、性能和使用方法。
八、质量控制施工过程中的质量控制是确保幕墙施工达到设计要求的关键。
需要介绍质量控制的方法和措施，包括材料质量检验、构件安装质量控制、索杆和索索张拉质量控制等。
九、安全措施施工中的安全事项对工程的顺利进行至关重要。
需要介绍施工中需要注意的安全事项，特别是对施工工法的安全要求。
包括个人防护、设备安全、施工现场管理等方面的内容。
十、经济技术分析对施工工法的施工周期、施工成本和使用寿命进行分析，以便读者进行评估和比较。
包括施工周期的时间成本分析、施工成本的材料和人力成本分析、使用寿命的评估等方面的内容。
幕墙工程施工方案及技术措施目录1.1幕墙预埋件施工 (2)(1)预埋件的定位安装 (2)(2)预埋件安装施工 (3)1.2玻璃幕墙施工 (6)(1)确定施工顺序 (6)(2)弹线定位 (6)(3)预埋件的检查 (6)(4)支座及立柱的安装 (6)(5)横梁安装 (8)(6)玻璃板块安装及调整玻璃垫块及脱条的安装： (8)(7)开启扇的安装 (9)(8)装饰扣盖的安装 (9)(9)注胶 (10)1.3石材幕墙 (10)1.3.1施工顺序 (10)1.3.2立柱安装 (10)1.3.3横梁安装 (11)1.3.4石材金属挂件安装 (11)1.3.5石材面板安装及调整 (11)1.3.6石材打胶（开放式除外） (12)1.3.7石材质量及色差控制 (12)1.1幕墙预埋件施工预埋件是幕墙系统与主体结构连接件之一，预埋件制作、安装的质量好坏直接影响着幕墙与主体结构的连接功能，其安装的精确程度也直接影响着幕墙施工的精度及外观质量的好坏。
作为幕墙安装施工的第一项作业，预埋件的制作和安装都是直接影响整个幕墙的施工、安装及整体效果的重要因素。
在主体结构施工过程中，应协同土建施工进度安排幕墙预埋件施工，保证预埋工作进展顺利，质量达标。
(1)预埋件的定位安装1)技术准备：査看现场与熟悉图纸。
熟悉埋板布置图纸。
对有问题的图纸提出疑问。
熟悉预埋施工方案和技术交底。
明确转角及异形处的处理方法。
对照土建图纸验证埋板施工方案及设计。
2)了解土建施工图及施工方法：了解土建施工钢筋工程的施工工艺和方法，制定相应的预埋件施工方法。
3)成品及工器具准备：半成品：预埋件由专业厂家加工制造，直接向施工现场供货。
预埋件送检：由现场监理单位抽样的预埋件试件送到专门检测机构进行构件试验。
器具：经纬仪、水准仪、水平尺、卷尺、紧线器、吊坠、钢丝线若干(根据工程需要增加)。
(2)预埋件安装施工施工工艺流程：熟悉了解图纸要求→在施工现场,找准预埋区域→找出定位轴线→打水平（或检查土建水平）→拉水平线→查证错误→调整错误水平分格→验证分割准确性→预置预埋件→调整预埋件位置→加固预埋件（点焊）→拆模后找出预埋件。
6.4单层索网幕墙安装方法本工程单层索网幕墙大约19米宽、26米高，索网立面后为大厦的中庭。
索网立面是一个极其轻质透明的结构，由高强钢索、玻璃点支撑和玻璃组成。
为抵抗风载和自重，钢索要通过预张拉应力并固定在主体结构上。
在玻璃的角点处由玻璃索夹具支撑。
具体的施工流程及施工方法详述如下：一、安装流程测量放样→室内脚手架搭设→结构偏差检查→锚定结构安装→索网安装→点驳件安装→调整→室外脚手架安装→玻璃安装→调整→清洁打胶。
二、施工方法1、测量放样本工程裙楼中庭采用单层索网结构，索的放线定位，确保玻璃固定件的空间位置准确，是保证后期玻璃顺利安装的关键。
其放线定位可通过如下方法解决：利用经纬仪，确定竖向拉索端部的安装位置；利用水平仪，确定横向拉索端部的安装位置。
测设出的控制点，射入钢针，用墨线弹在结构上标示，并加以保护。
用钢丝组成纵横测量控制网，纵横钢丝的相交点就是爪件安装位置。
纵横钢丝控制线两端均与法兰螺丝联接，利用预先固定在主体上的法兰螺丝绷紧钢丝线。
钢丝控制网必须调整在同一平面内。
钢丝控制网必须指定专人经常检查，防止其移位，检查结果要做好原始记录。
2、结构偏差检查在测量放线得到幕墙结构实际的确切位置后,对埋置在混凝土中的预埋螺杆及埋件面钣进行检查，埋件位置公差必须在+/-30mm(水平)内。
如有偏差，须进行重新处理，直至达到幕墙要求的精度。
3、脚手架搭设：此处暂时按照搭设施工脚手架考虑，具体施工方法待施工方案确定以后结合现场实际情况，再制定详细的专项施工操作方案。
脚手架搭设注意要点如下：(1)室内脚手架的搭设之前应与搭设人员进行技术交底，明确搭设脚手架的要求，以及与拉索的关系。
横杆、立杆应避让垂直、水平索位置,如图示：垂直索(2)架子底部应平整夯实，并抄平后加设垫木或垫板。
不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架；(3)严格按照规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点联接达到要求。
超高层单元体幕墙施工工法超高层单元体幕墙施工工法一、前言随着城市化进程的不断推进，超高层建筑的兴起成为城市发展的重要标志。
而幕墙作为超高层建筑的外立面，不仅具备美观功能，还能保障建筑的安全和舒适性。
超高层单元体幕墙作为幕墙中的一种常见施工工法，具备施工效率高、质量稳定的优势，被广泛应用于实际工程中。
二、工法特点超高层单元体幕墙施工工法具有以下几个特点：1. 模块化设计：采用预制单元体幕墙，通过工厂化生产可快速安装，并保证了施工过程的质量。
2. 轻量化材料：采用高强度、轻质材料作为幕墙骨架，减轻了建筑结构的荷载。
3. 快速施工：预制单元体在现场进行拼装安装，施工效率高，大大缩减了工期。
4. 质量可控：在工厂进行预制，保证了每一个单元体的质量一致性，提高了施工过程的稳定性和品质。
5. 方便维护：每个单元体相对独立，方便对幕墙进行维护和更换。
三、适应范围超高层单元体幕墙适用于高层建筑、商业综合体、酒店等场所，特别适用于多层大面积幕墙的施工，也适用于有临时施工限制条件的项目。
四、工艺原理超高层单元体幕墙工法通过对施工工法与实际工程之间的联系，采取了以下技术措施：1. 建立精确的建模：通过建立准确的3D建模，对每个单元体进行预制，并在后期进行安装。
2. 安全施工管控：在高层建筑的施工中，安全是至关重要的。
施工期间采取必要的安全措施，包括高空安全防护、施工人员培训等。
3. 预制单元体：预制单元体在工厂进行生产，包括幕墙骨架、玻璃、屏风、门窗等，确保每个单元体的质量稳定。
4. 玻璃幕墙安装：预制单元体在现场进行拼装，通过吊装设备将单元体安装到预留的位置上，然后进行固定连接。
五、施工工艺超高层单元体幕墙施工工艺包括以下几个阶段：1. 模块生产：根据设计图纸和工程要求，在工厂对预制单元体进行生产，包括幕墙骨架、玻璃、门窗等。
2. 运输和吊装：将预制好的单元体运输到工地，并使用吊车等设备进行吊装。
根据实际情况进行预定位安装。
