电动车维修必藏：控制器接线图、线路图和接线方法大全！电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件，它就象是电动车的大脑，是电动车上重要的部件。

电动车就目前来看主要包括电动自行车、电摩、电动三轮车、电动三轮摩托车、电动四轮车等，控制器也因为不同的车型而有不同的性能和特点。

在相同的功率下, 管数越多, 性能越强劲, 发热量越低,但是如果单管的功率大的话所组合起来的9管控制器比单管的功率小的12管的好,这要看单个电子管的品质了。

下面是电动车控制器接线图和线路图，以及接线方法：电动车控制器接线图控制器线路图控制器接线方法：第一步：明确电源正负极，和电门锁线。

把万用表打直流档上，再把万用表的负极黑线接在电池的负极上，然后用万用表的正极红线一个一个量，有电压的是正极稍微比电源电压高点、无电压的是负极。

第二步：连接电源线和电门锁线。

控制器电源线粗红色的是正极，粗黑色的是负极。

接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右红黑线，霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。

第三步：电压正常对接白色学习线。

若反转拔开在对接一次，电机正转后拔开学习线。

接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。

电机正常转，证明转把有问题，换个转把。

第四步：电车上各个线什么意思的确定方法。

顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找，按大件安装，最容易理解最准确。

第五步：测试霍尔好坏的方法。

整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的;如果指针不摆动，霍尔是坏的用这种方法是最为可靠的方法，前提是带电操作。

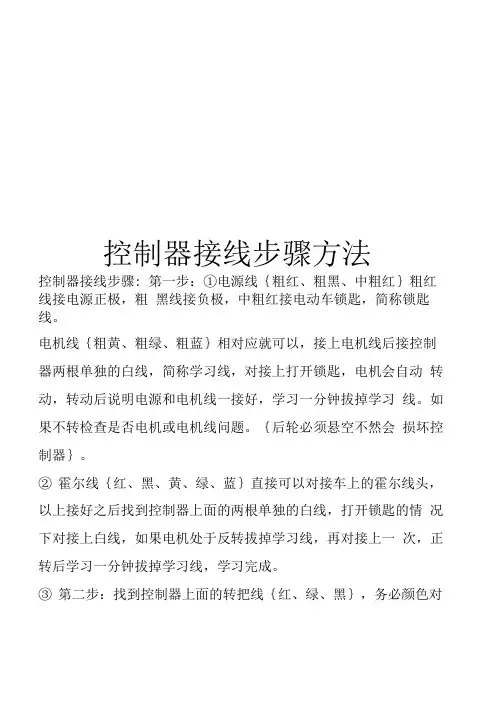

控制器接线步骤方法控制器接线步骤: 第一步：①电源线｛粗红、粗黑、中粗红｝粗红线接电源正极，粗黑线接负极，中粗红接电动车锁匙，简称锁匙线。

电机线｛粗黄、粗绿、粗蓝｝相对应就可以，接上电机线后接控制器两根单独的白线，简称学习线，对接上打开锁匙，电机会自动转动，转动后说明电源和电机线一接好，学习一分钟拔掉学习线。

如果不转检查是否电机或电机线问题。

｛后轮必须悬空不然会损坏控制器｝。

②霍尔线｛红、黑、黄、绿、蓝｝直接可以对接车上的霍尔线头，以上接好之后找到控制器上面的两根单独的白线，打开锁匙的情况下对接上白线，如果电机处于反转拔掉学习线，再对接上一次，正转后学习一分钟拔掉学习线，学习完成。

③第二步：找到控制器上面的转把线｛红、绿、黑｝，务必颜色对应接。

接上后发现转把能控制转动就正常。

有的车转把线四根，其中一根是低电平刹车，低电平刹车不要管，可以不接。

四根线应该有三根线是双色线，统一样式的，这三根就是转把线。

例如｛车上的红白、蓝白、黑白，灰白｝红白接控制器转把上的红线，蓝白接控制器上转把线的绿色，黑白接控制器上面的黑色，转动转把如果正常即可，还有一根灰色接控制器上而低电平刹车黄黑，黄线刹车会正常。

④第三步：刹车断电｛黄黑｝低电平刹车｛紫色｝高电平刹车。

如果原车没有刹车断电不接，原车有刹车断电功能，用万能表电阻档位忆档｝双线插头量一下，其中一根线跟电源的负极想通，就接上低电平的黑线。

另外的一根接黄线上，如刚才所说转把线 4根的低电平已经接好。

如果是高电平是可以用万能表直流V档位，切记V底下是直线，不是弯曲线。

打开锁匙，刹车按着，｛必须按着刹把｝黑表笔量电源负极，红表笔把没有接的线量一遍，如果量到有35至80V的电压说明此线是高电平刹车线，如果没有那就说明您车上的是低电平刹车，无高电平刹车。

⑤仪表线｛单独蓝色｝接上仪表可以显示速度，关于液晶仪表信号接霍尔的黄、蓝、绿线即可，如果不行说明不可以用。

防盗器电源为红黑，重要红色为正极，黑色负极。

智能无刷电动车控制器接线图电动车控制器维修

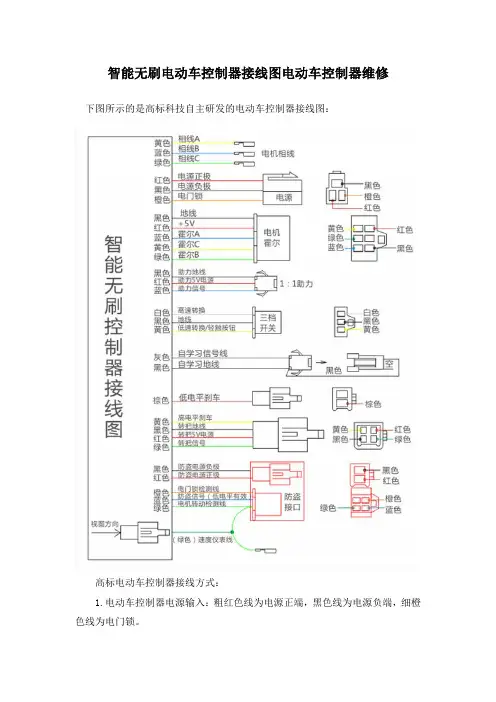

下图所示的是高标科技自主研发的电动车控制器接线图：
高标电动车控制器接线方式：
1.电动车控制器电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电动车电机相位（u,v,w 输出）：粗黄线为U，粗绿线为V，粗蓝色为W。

3.电动车控制器转把型号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电动车电机霍尔（A,B,C输入）：细红色线为+5V电源，细黑色线为接地线，细黄色线为A，细绿色线为B，细蓝色线为C。

5.电动车刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，细黑色线为接地线。

6.电动车传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入。

7.电动车仪表（转速）：细紫色线。

8.电动车巡航：细棕色线。

9.电动车限速：细灰色线。

10.电动车自动识别开关线：细黄色线。

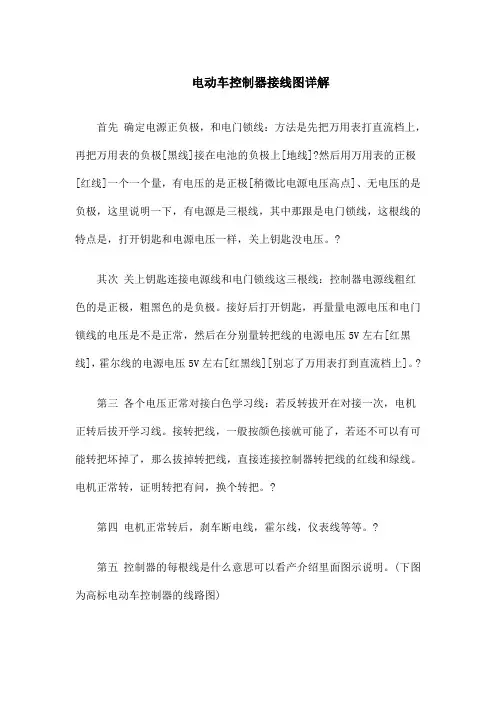

电动车控制器接线图详解首先确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线]?然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。

?其次关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。

接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V左右[红黑线][别忘了万用表打到直流档上]。

?第三各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。

接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。

电机正常转，证明转把有问，换个转把。

?第四电机正常转后，刹车断电线，霍尔线，仪表线等等。

?第五控制器的每根线是什么意思可以看产介绍里面图示说明。

(下图为高标电动车控制器的线路图)?第六电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找，按大件安装，最容易理解最准确。

?第七若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V 之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。
