电动车控制器接线识别

For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use电动车智能无刷控制器接线图下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

电动车控制器接线图说明大全下图所示为高标科技动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为A，细绿色线为B，细蓝色线为C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器: 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线高标科技电动车控制器如何接线：1.分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）高标科技电动车控制器接线时须知：1.注意好正负极。

2.需要调试不可能一次成功的，但也切记不要随便乱接。

3.需要根据经验找到，先排除其他的线的作用。

一般最后调试不出来，就可以考虑是电机和控制器角度问题了。

5.电动车控制器和电机有严格的匹配关系，需要慢慢调试。

6. 电动车控制器和电机就算型号一样（假如都是48V300W）也是有可能装上去没有作用的，主要原因可能是电机霍尔不匹配。

智能无刷电动车控制器接线图电动车控制器维修
下图所示的是高标科技自主研发的电动车控制器接线图：
高标电动车控制器接线方式：
1.电动车控制器电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电动车电机相位（u,v,w 输出）：粗黄线为U，粗绿线为V，粗蓝色为W。

3.电动车控制器转把型号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电动车电机霍尔（A,B,C输入）：细红色线为+5V电源，细黑色线为接地线，细黄色线为A，细绿色线为B，细蓝色线为C。

5.电动车刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，细黑色线为接地线。

6.电动车传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入。

7.电动车仪表（转速）：细紫色线。

8.电动车巡航：细棕色线。

9.电动车限速：细灰色线。

10.电动车自动识别开关线：细黄色线。

电动车维修必藏：控制器接线图、线路图和接线方法大全！电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件，它就象是电动车的大脑，是电动车上重要的部件。

电动车就目前来看主要包括电动自行车、电摩、电动三轮车、电动三轮摩托车、电动四轮车等，控制器也因为不同的车型而有不同的性能和特点。

在相同的功率下, 管数越多, 性能越强劲, 发热量越低,但是如果单管的功率大的话所组合起来的9管控制器比单管的功率小的12管的好,这要看单个电子管的品质了。

下面是电动车控制器接线图和线路图，以及接线方法：电动车控制器接线图控制器线路图控制器接线方法：第一步：明确电源正负极，和电门锁线。

把万用表打直流档上，再把万用表的负极黑线接在电池的负极上，然后用万用表的正极红线一个一个量，有电压的是正极稍微比电源电压高点、无电压的是负极。

第二步：连接电源线和电门锁线。

控制器电源线粗红色的是正极，粗黑色的是负极。

接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右红黑线，霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。

第三步：电压正常对接白色学习线。

若反转拔开在对接一次，电机正转后拔开学习线。

接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。

电机正常转，证明转把有问题，换个转把。

第四步：电车上各个线什么意思的确定方法。

顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找，按大件安装，最容易理解最准确。

第五步：测试霍尔好坏的方法。

整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的;如果指针不摆动，霍尔是坏的用这种方法是最为可靠的方法，前提是带电操作。

无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。

无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。

智能无刷电动车控制器接线图下图所示为高标科技六管精细驱动控制器接线图：一、高标科技电动车控制器接线说明：1.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

6.传感器 : 细红色线为+5V电源,细黑色线为接地线, 细绿色线为传感器信号输入。

7.仪表（转速）：细紫色线8.巡航：细棕色线9.限速：细灰色线10.自动识别开关线：细黄色线二、高标科技电动车控制器如何接线：分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2.转把（控制速度的），一般是三根细线、红、蓝、黑。

也是用朔料插销弄在一起的。

3.仪表线、速度线、刹车断电线。

一般仪表线和刹车断电线也是在一起的。

4.还有两个线，它们可以互相连接在一起的，那可以调节角度。

（60度和120度）5.三跟主相线，5跟细的（和电机里面霍尔连接的）一、高标科技电动车控制器接线说明：2.电源输入：粗红色线为电源正端，黑色线为电源负端，细橙色线为电门锁。

2.电机相位（u、v、w输出）：粗黄色线为U，粗绿色线为V ，粗蓝色线为W。

3.转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线。

4.电机霍耳（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线。

细黄色线为 A，细绿色线为 B，细蓝色线为 C。

5.刹车（柔性EABS+机械刹）:细黄色线为柔性EABS，细蓝色线为机械刹（高电平刹车：+12V），细黑色线为接地线（低电平刹车）。

电动车控制器七排线接线图红--电源正黑---电源负黄--电机正蓝--电机负七排线：1。

棕数据信号0V {用于面板显示}2紫同上3。

黑地4。

红电源+5V5 黄刹车信号+5V6 蓝模式信号+5或07绿信号输入1---4V助力传感器：蓝信号入红电源输出黄地锁线输入橙---接电源正限速：蓝电动车控制器怎么接线第一章转刹把及国家标准转把目前电动自行车中使用的调速转把大多是由霍尔元件实现的，霍尔元件分开关型霍尔及线性霍尔两种。

开关型霍尔一般用于电子刹把、无刷电机内部位置传感器。

线性霍尔一般用于转把,其输出电压是随磁场线性变化的，输出电压为1.0V-4.2V或4.8V霍尔转把有三个引脚：绿或蓝（信号）、红（电源）、黄或黑（地线）与澳柯玛公司的控制器匹配时，转把的绿线或蓝、红线、黄或黑线分别接控制器九芯塑料插头黄线、红线、黑线。

霍尔转把好坏的判定：用万用表20V档或200V档，将万用表红针指在控制器九芯插件的黄线上即转把的绿色或蓝信号线，黑针指在控制器九芯插件的黑线即转把的黄或黑线上，打开电源，转动转把，此时万用表上应显示1.0-4.2或4.8V 电压变化，无此变化则转把坏（前提是控制器工作正常）飞车：一般为转把黄、黑色地线断或绿、蓝色信号线与红色+5V线连在一起。

如果转把三个引脚分别为绿线、红线、黑线，或黄线、红线、黑线，则绿线或黄线为信号线，红线为正5V电源线，黑线为地线。

中国电动车网（[url][/url]）整理编辑刹把刹把所用霍尔元件为开关型霍尔，当霍尔元件表面有磁场时元件输出低电压，无磁场时输出高电压，澳柯玛公司所用刹把为电子低电位，即刹车时信号输出为低电压。

刹把有三个引脚：绿（信号）红（电源）黑（地线）与澳柯玛控制器匹配时，刹把的绿线、红线、黑线分别接控制器九芯塑料插接件的紫线、红线、黑线，转把与刹把的红线、黑线共用。

刹把好坏的判定：用万用表20V档或200V档，将万用表红针指在控制器九芯插接件的紫线上即刹把的绿色信号线上，黑针指在控制器九芯插接件的黑线即刹把的黑线上。

电动车控制器接线图
高标WK4854G款控制器接线图
1、电源输入:粗红色线为电源正端黑色线为电源负端细橙色线为电门锁
2、电机相位（u、v、w输出）：粗黄色线为U,粗绿色线为V,粗蓝色线为W
3、转把信号输入：细红色线为+5V电源，细绿色为手柄信号输入，细黑色线为接地线
4、电机霍耳：（A、B、C输入）：细红色线为+5V电源，细黑色线为接地线，
细黄色线为A 细绿色线为 B 细蓝色线为C
5、刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色线为机械刹，高电平刹车+12V，细黑色线为接地线，低电平刹车
6、传感器：细红色线为+5V电源，细黑色线为接地线，细绿色线为传感器信号输入
7、仪表（转速）：细紫色线
8、巡航：细棕色线
9、限速：细灰色线
10、自动识别开关线：细黄色线。

智能无刷电动车控制器接线图
下图所示的是高标科技自主研发的电动车控制器接线图：
高标电动车控制器接线方式：
1. 电动车控制器电源输入：粗红色线为电源正端，黑色线为电源负
端，细橙色线为电门锁。

2. 电动车电机相位（u,v,w 输出）：粗黄线为U，粗绿线为V，粗蓝色
为W。

3. 电动车控制器转把型号输入：细红色线为+5V电源，细绿色为手柄
信号输入，细黑色线为接地线。

4. 电动车电机霍尔（A,B,C输入）：细红色线为+5V电源，细黑色线为
接地线，细黄色线为A，细绿色线为B，细蓝色线为C。

5. 电动车刹车（柔性EABS+机械刹）：细黄色线为柔性EABS，细蓝色
线为机械刹，细黑色线为接地线。

6. 电动车传感器：细红色线为+5V电源，细黑色线为接地线，细绿色
线为传感器信号输入。

7. 电动车仪表（转速）：细紫色线。

8. 电动车巡航：细棕色线。

9. 电动车限速：细灰色线。

10. 电动车自动识别开关线：细黄色线。

高标科技在电动车控制器行业领域始终占据领先地位，技术实力远
超行业标准，是众多知名电动车厂商的指定战略合作伙伴，高标科技的
合作电动车厂商有爱玛电动车、雅迪电动车、绿源电动车、欧派电动
车、金彭电动车、小刀电动车、立马电动车、绿驹电动车、绿佳电动
车、大阳电动车、凯骑电动车、台铃电动车、宝岛电动车、澳柯玛电动
车、富士达电动车、小鸟电动车、比德文电动车、安尔达电动车、新大
洲电动车、喜德盛电动车等。

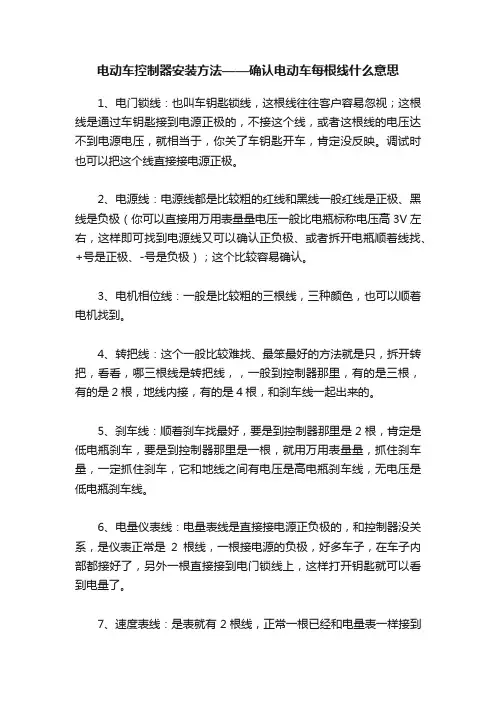

电动车控制器安装方法——确认电动车每根线什么意思
1、电门锁线：也叫车钥匙锁线，这根线往往客户容易忽视；这根线是通过车钥匙接到电源正极的，不接这个线，或者这根线的电压达不到电源电压，就相当于，你关了车钥匙开车，肯定没反映。

调试时也可以把这个线直接接电源正极。

2、电源线：电源线都是比较粗的红线和黑线一般红线是正极、黑线是负极（你可以直接用万用表量量电压一般比电瓶标称电压高3V左右，这样即可找到电源线又可以确认正负极、或者拆开电瓶顺着线找、+号是正极、-号是负极）；这个比较容易确认。

3、电机相位线：一般是比较粗的三根线，三种颜色，也可以顺着电机找到。

4、转把线：这个一般比较难找、最笨最好的方法就是只，拆开转把，看看，哪三根线是转把线，，一般到控制器那里，有的是三根，有的是2根，地线内接，有的是4根，和刹车线一起出来的。

5、刹车线：顺着刹车找最好，要是到控制器那里是2根，肯定是低电瓶刹车，要是到控制器那里是一根，就用万用表量量，抓住刹车量，一定抓住刹车，它和地线之间有电压是高电瓶刹车线，无电压是低电瓶刹车线。

6、电量仪表线：电量表线是直接接电源正负极的，和控制器没关系，是仪表正常是2根线，一根接电源的负极，好多车子，在车子内部都接好了，另外一根直接接到电门锁线上，这样打开钥匙就可以看到电量了。

7、速度表线：是表就有2根线，正常一根已经和电量表一样接到
电源负极了，另外一根直接控制器速度表线上。

8、灯线，喇叭线，这都是和电门锁线接在一起的，也是不经过控制器的。

电动车控制器接线图详解首先确定电源正负极，和电门锁线：方法是先把万用表打直流档上，再把万用表的负极[黑线]接在电池的负极上[地线] 然后用万用表的正极[红线]一个一个量，有电压的是正极[稍微比电源电压高点]、无电压的是负极，这里说明一下，有电源是三根线，其中那跟是电门锁线，这根线的特点是，打开钥匙和电源电压一样，关上钥匙没电压。

其次关上钥匙连接电源线和电门锁线这三根线：控制器电源线粗红色的是正极，粗黑色的是负极。

接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右[红黑线]，霍尔线的电源电压5V左右[红黑线][别忘了万用表打到直流档上]。

第三各个电压正常对接白色学习线：若反转拔开在对接一次，电机正转后拔开学习线。

接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。

电机正常转，证明转把有问，换个转把。

第四电机正常转后，刹车断电线，霍尔线，仪表线等等。

第五控制器的每根线是什么意思可以看产介绍里面图示说明。

(下图为高标电动车控制器的线路图)第六电车上各个线什么意思的确定方法：顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找，按大件安装，最容易理解最准确。

第七若电机还不正常转有可能霍尔坏了，测试霍尔好坏的方法：整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，[这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的；如果指针不摆动，霍尔是坏的]用这种方法是最为可靠的方法，前提是带电操作。

无刷电动车控制器接线方法（配图）——程国锦1234无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为 B 细蓝色线为 C 5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器5细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可6使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

7。

无刷电动车控制器接线方法（配图）——程国锦无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

史上最全的电动车控制器接线图、线路图和接线方法您已浏览28分钟！恭喜获得1个阅读红包！广告展开剩余74%电动车控制器接线图控制器线路图控制器接线方法：第一步：明确电源正负极，和电门锁线。

把万用表打直流档上，再把万用表的负极黑线接在电池的负极上，然后用万用表的正极红线一个一个量，有电压的是正极稍微比电源电压高点、无电压的是负极。

第二步：连接电源线和电门锁线。

控制器电源线粗红色的是正极，粗黑色的是负极。

接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右红黑线，霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。

第三步：电压正常对接白色学习线。

若反转拔开在对接一次，电机正转后拔开学习线。

接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。

电机正常转，证明转把有问题，换个转把。

第四步：电车上各个线什么意思的确定方法。

顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。

拆开电瓶可以看到“+”电源正极“-”电源负极。

总的来说按大件找，按大件安装，最容易理解最准确。

第五步：测试霍尔好坏的方法。

整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的;如果指针不摆动，霍尔是坏的用这种方法是最为可靠的方法，前提是带电操作。

第六步：接仪表线和找出转把线。

拆开仪表会发现仪表有2根线，一根接在防盗接口上一根在控制器的仪表线上。

拆下转把会发现转把就3根线，对着颜色就可以找到了，或者用万用表测量。

无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。

1 / 5无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为B 细蓝色线为 C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。
