逆变器预充电回路故障处理及RDCU板上传下载

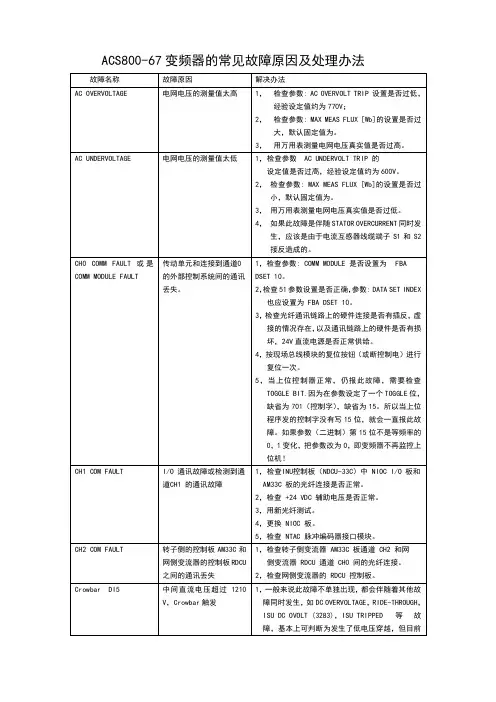

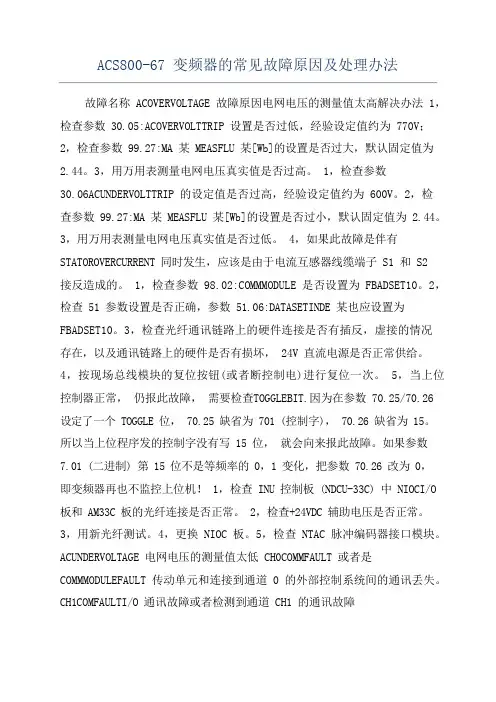

ACS800-67 变频器的常见故障原因及处理办法故障名称 ACOVERVOLTAGE 故障原因电网电压的测量值太高解决办法 1，检查参数 30.05:ACOVERVOLTTRIP 设置是否过低，经验设定值约为 770V；2，检查参数 99.27:MA 某 MEASFLU 某[Wb]的设置是否过大，默认固定值为2.44。

3，用万用表测量电网电压真实值是否过高。

1，检查参数30.06ACUNDERVOLTTRIP 的设定值是否过高，经验设定值约为 600V。

2，检查参数 99.27:MA 某 MEASFLU 某[Wb]的设置是否过小，默认固定值为 2.44。

3，用万用表测量电网电压真实值是否过低。

4，如果此故障是伴有STATOROVERCURRENT 同时发生，应该是由于电流互感器线缆端子 S1 和 S2 接反造成的。

1，检查参数 98.02:COMMMODULE 是否设置为 FBADSET10。

2，检查 51 参数设置是否正确，参数 51.06:DATASETINDE 某也应设置为FBADSET10。

3，检查光纤通讯链路上的硬件连接是否有插反，虚接的情况存在，以及通讯链路上的硬件是否有损坏， 24V 直流电源是否正常供给。

4，按现场总线模块的复位按钮(或者断控制电)进行复位一次。

5，当上位控制器正常，仍报此故障，需要检查TOGGLEBIT.因为在参数 70.25/70.26 设定了一个 TOGGLE 位， 70.25 缺省为 701 (控制字)， 70.26 缺省为 15。

所以当上位程序发的控制字没有写 15 位，就会向来报此故障。

如果参数7.01 (二进制) 第 15 位不是等频率的 0，1 变化，把参数 70.26 改为 0，即变频器再也不监控上位机！ 1，检查 INU 控制板 (NDCU-33C) 中 NIOCI/O 板和 AM33C 板的光纤连接是否正常。

2，检查+24VDC 辅助电压是否正常。

逆变器操作说明及故障处理逆变器是一种将直流电转换成交流电的电子设备，广泛应用于太阳能发电、风能发电和储能系统中。

正确认识逆变器的操作说明及故障处理是保证其正常运行的关键。

下面将详细介绍逆变器的操作说明和常见故障处理方法。

一、逆变器操作说明1.安全操作：-在操作逆变器之前，务必切断电力供应，确保自身安全。

-避免在潮湿的环境中操作逆变器，确保设备的干燥。

-在操作逆变器时，避免使用湿手或从水中取出逆变器。

2.开机操作：-将逆变器连接到电源并确保正极和负极正确连接。

-按照逆变器的说明，打开开关，启动逆变器。

-检查逆变器的显示屏或指示灯，确认逆变器是否正确工作。

3.关机操作：-先按照逆变器的说明进行正常的关机操作。

-等待逆变器停止运行后，再切断与电源的连接。

-确保逆变器处于安全的状态下，再进行相关操作。

4.充电操作：-对于可充电的逆变器，需要按照说明书中的要求进行充电操作。

-使用适宜的充电器，并根据充电器的要求，选择正确的充电电压和电流。

5.连接外部设备：-如需连接外部设备，如电池或太阳能电池板，根据说明书的指引进行正确连接。

-确保所有连接线路稳定可靠，避免出现松动或接触不良的情况。

二、逆变器故障处理逆变器在使用过程中可能会出现各种故障，以下是一些常见故障及处理办法：1.逆变器不工作：-检查逆变器是否接通电源，检查电源的电压和频率是否正常。

-检查逆变器的保险丝是否烧断，如有需要更换保险丝。

2.输出电压不稳定或无输出：-检查逆变器的输入电压和输出电压是否正常，如电压异常，可能是由于输入电压偏低或过高引起的。

-检查逆变器的散热情况，确保没有过热导致停机。

3.过载保护：-当逆变器的负载超过额定功率时，逆变器会自动进入过载保护模式。

-检查负载是否超过逆变器的额定功率，如果超载，请减少负载。

4.温度保护：-大部分逆变器都有温度保护功能，当逆变器过热时，会自动停机保护。

-检查逆变器的散热情况，确保散热良好。

5.故障代码显示：-一些逆变器会通过故障代码来显示具体的故障，根据故障代码查询说明书中的故障处理方法。

神奇的“预充电错误”
AB 700S变频器上电报预充电错误。

我公司应用AB 700s变频器拖动泵类负载，因功率较大由两台F10变频器并联组成F12变频器拖动泵运行，未使用发现报预充电错误，断电重新上电依然报此故障。

于是拆机检查左侧预充电板，经查预充电板及其附件无故障，继续拆机检查右侧预充电板亦无故障，这就有“意思”了，于是恢复重新送电发现HIM显示母线电压为660V DC，（690V进线电压母线电压正常值为930V），怎么回事？于是用万用表测量母线电压，测量结果为930V。

第一感觉告诉我检测出现了问题，于是怀疑电压反馈板电压检测有问题，更换新板，恢复正常。

那为什么报预充电错误，不是母线低压呢？？？经查手册母线低压报警为缺省为600V(690x0.615x1.414)，暂未达到报母线低压程度。

那为什么报预充电错误？个人分析认为变频器检测到的660V电压值比正常值小而比母线低压报警值大，故认为是预充电回路出现故障，没有完成预充电，所以误报预充电错误，而实际预充电回路完好无损。

变频器认为此电压值是因为预充电没有完成造成的，而实际是检测电压部分出了差错。

所以给维修人员错误的指引，去查预充电回路及其组件。

DC600V客车逆变器故障原因分析及研究发布时间：2023-04-25T03:30:27.666Z 来源：《科技新时代》2023年1期1月作者：吴玉明1 雷宇2 [导读] 本文针对DC600V客车车下逆变电源故障出现的主要形式进行了故障原因的分析，同时对故障的影响因素进行了阐述吴玉明1 雷宇21.中国铁路兰州局集团有限公司车辆部甘肃省兰州市 7300002. 四川圣通智造科技有限公司四川省成都市 610000摘要：本文针对DC600V客车车下逆变电源故障出现的主要形式进行了故障原因的分析，同时对故障的影响因素进行了阐述，进而提出了故障的改进措施和应急措施，保证DC600V客车车下逆变电源的有效性，促进我国铁路运输的安全运行。

关键词：铁路客车 DC600V客车逆变器1 引言随着社会的发展，我国DC600V供电客车已经广泛运用于铁路运输行业中。

DC600V供电客车其核心零部件为逆变器，其主要将机车供电DC600V逆变为AC380V，为车上空调系统、电开水炉等重要电气设备供电。

在客车运行过程中经常出现由逆变器故障导致空调系统和电开水炉不能正常工作，直接影响乘客的乘车体验，逆变器工作的稳定性和可靠性将直接影响我国铁路运输的发展。

2 逆变器概述逆变器分为控制回路和动力回路，控制回路由控制板、驱动板、电源板组成；动力回路由预充电回路、逆变回路以及输出滤波回路组成。

控制板的作用为采集各传感器信号并根据信号大小控制动力回路中的接触器/IGBT动作；驱动板的作用放大主控板给出的IGBT驱动信号，并设计了IGBT短路保护功能；电源板作用为将DC110V电压转换为DC24V、DC5V等电压等级为传感器、芯片提供工作电源，其动力回路原理图如图1所示：图1 逆变器动力回路原理图3. 逆变器故障原因分析DC600V客车逆变器不能启动原因分为两大类：一是硬件故障；二是外部环境触发其设计保护，本文仅对硬件故障进行原因分析。

3.1 传感器故障分析输出电压传感器故障，其故障原理为电压传感器检测失准后，主控“误判”输入电压过低或过高，触发逆变器欠压保护或过压保护，导致逆变器不能正常启动。

预充故障排查工作方案1. 背景介绍。

预充故障是指在设备启动前，需要通过预充电路将电容器充电至设定电压，以保证设备启动时电压稳定。

预充故障可能导致设备无法正常启动，严重影响设备的正常运行。

因此，对预充故障进行及时有效的排查工作至关重要。

2. 排查步骤。

（1）检查预充电路连接。

首先，需要检查预充电路的连接情况，包括预充电阻、继电器、电容器等元件的连接是否良好。

特别需要注意连接处是否存在松动、腐蚀等情况，及时进行修复或更换。

（2）检查预充电路元件。

针对预充电路中的各个元件，如预充电阻、继电器、电容器等，需要逐一检查其工作状态。

可以通过测量电阻值、继电器触点的通断情况、电容器的电压等方式进行检查，发现问题及时更换故障元件。

（3）检查预充电路控制器。

预充电路通常由控制器进行控制，因此需要对控制器进行检查。

首先，检查控制器的供电情况，确保其正常工作；其次，通过检查控制器的输出信号、控制逻辑等方式，判断控制器是否正常工作。

（4）检查预充电路保护装置。

预充电路中通常配备有过流保护、过压保护等装置，用于保护电路及设备。

因此，需要对这些保护装置进行检查，确保其正常工作。

特别需要关注保护装置是否误动作，导致预充电路无法正常工作。

（5）检查预充电路接地情况。

预充电路的接地情况对其工作稳定性有重要影响，因此需要对预充电路的接地情况进行检查。

特别需要注意接地电阻是否过大，接地线是否存在断裂、腐蚀等情况。

3. 排查工具。

在进行预充故障排查工作时，通常需要使用一些工具辅助进行检查，包括：万用表，用于测量电阻值、电压值等；示波器，用于观测信号波形，判断控制器输出信号是否正常；绝缘电阻测试仪，用于检测接地线的绝缘情况；接地电阻测试仪，用于测量接地电阻值。

4. 排查注意事项。

在进行预充故障排查工作时，需要注意以下几点：安全第一，在排查过程中，要严格遵守相关安全操作规程，确保人身和设备安全；逐一排查，对预充电路中的各个元件和部件，要逐一进行检查，确保不遗漏任何可能存在故障的部分；数据记录，在排查过程中，要及时记录检查结果、测量数值等信息，便于后续分析和总结；合理假设，在排查过程中，可以根据故障现象和设备特点，合理假设可能存在的故障原因，有针对性地进行排查。

逆变器绝缘阻抗异常原因及处理方法说实话逆变器绝缘阻抗异常这事儿，我一开始也是瞎摸索。

我就先从可能最简单的原因开始想，比如说是不是环境太潮湿了。

我有一次在一个有点潮湿的地下室里用逆变器，结果就出现绝缘阻抗异常了。

那时候我想，这个就像是衣服在潮湿的环境里容易湿哒哒的，可能设备里的一些线路啥的也受潮了。

我就赶紧把逆变器挪到一个相对干燥的地方，等了一会儿再测，有时候就正常了。

还有一种情况，可能是灰尘太多了。

我试过有个旧的逆变器，长时间放在有很多灰尘的角落里，那灰尘就像给设备披上了一层厚厚的灰毯子。

当我发现绝缘阻抗异常的时候，一开始都没想到是灰尘的问题。

我又是检查线路又是看配件的。

后来偶然清理了一下灰，再测就发现好了很多。

所以如果发现这种异常，记得先看看设备是不是灰扑扑的，简单清理下可能就能解决问题。

当然也可能是内部线路的问题。

我曾经试图自己打开逆变器去检查线路。

这个可不容易，就像在一团乱麻里找问题一样。

我不懂电工知识乱捣鼓一番，结果不但没解决问题，还差点把设备弄坏了，这就是个失败的教训。

后来找了专业的电工过来，人家用专门的工具，就像医生看病用各种仪器检查身体一样，测这个测那个。

最后发现是一根很隐蔽的线破了一点皮，导致绝缘出了问题。

这时候他换了根线就解决了。

所以如果说有一定的电工知识还好，可以检查检查，要是完全不懂，可千万别像我一样乱拆，找专业的人准没错。

另外，也可能是使用的年限久了，有些绝缘材料老化了。

我有个老的逆变器就有这种情况。

这个时候，有可能就需要更换一些部件了，就像拿旧零件去换新零件一样。

但是具体换哪些，这得看具体的情况，有时候我也不确定，还是得靠专业人士来看。

总之呢，处理逆变器绝缘阻抗异常，要先从最简单的外在环境因素去考虑，然后再深入到内部可能存在的问题。

要是自己搞不定，可千万别逞强，找专业的才是最好的办法。

地铁车辆逆变器预充电回路故障处理地铁车辆牵引系统的正常工作在很大程度上受到预充电回路的影响，预充电回路在工作过程中不可避免的会出现故障，其故障会阻碍地铁车辆的正常运行。

本文分析了预充电回路的作用、工作原理，阐述了地铁车辆牵引系统预充电回路的常见故障，并提出了相应的解决措施，以期为地铁车辆牵引系统预充电回路的故障处理提供帮助。

标签：地铁车辆；预充电回路；常见故障；处理措施；工作原理1预充电回路的工作原理车辆直-交主回路是地铁车辆牵引传动系统常用的回路，列车受电弓从接触网受流，通过高速断路器之后，将1500V直流电送入VVVF牵引逆变器。

VVVF 牵引逆变器采用PWM脉宽调制模式，将1500V直流电逆变成频率、电压可调（VVVF）的三相交流电。

牵引箱内部存在部分电解电容，这些电解电容在刚通电时需要充电一段时间，其通电瞬间的状态与直流母线短路的状态相当。

因此，为了避免电解电容通电瞬间对整流桥、直流母线及电解电容本身造成伤害，必须采取限流措施。

目前得到广泛应用的限流措施是在充电之初，在充电电路中串入预充电电阻，减小电解电容充电电流，避免电解电容充电瞬间产生大量热量对主回路设备造成损害。

串入预充电电阻这一限流方案切实有效，因此在全国各地的地铁车辆主回路中得到了广泛的应用。

例如，广州地铁的二号线、三号线、五号线车辆都采用这一方案保护回路设备。

图1是某地铁公司车辆逆变器预充电回路的示意图。

2地铁车辆逆变器预充电回路常见故障2.1电阻烧坏电阻烧坏是地铁车辆逆变器预充电回路的一个常见故障，电阻烧坏的主要直观表现就是电阻表面出现脱落情况，且电阻丝被烧断。

万用表可以用来测量电阻的电阻值，一般情况下，利用万用表的欧姆档测量预充电电阻时得到电阻值在三十三欧姆左右。

但在电阻损坏的情况下，万用表欧姆档的测量得到的电阻值是无穷大。

为此，可以用万用表检测电阻是否被损坏。

此外，预充电电阻的表面都会涂上绿色的绝缘材料，在长时间发热的情况下绝缘绝缘层会开裂，出现很多裂纹，甚至直接脱落。

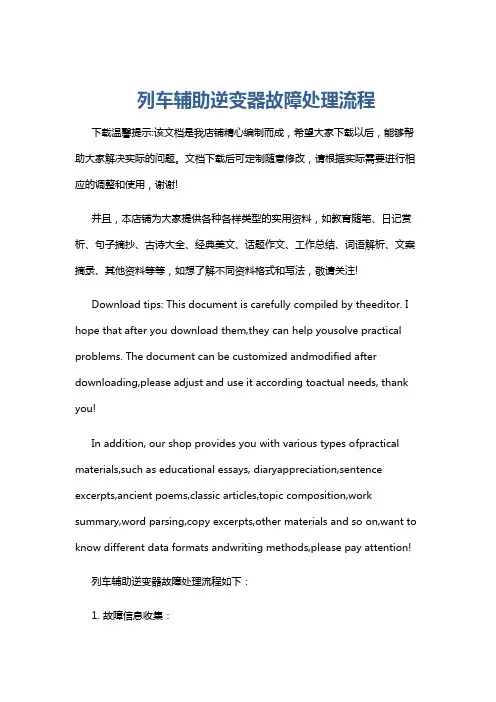

列车辅助逆变器故障处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!列车辅助逆变器故障处理流程如下：1. 故障信息收集：列车司机或维护人员应及时发现并报告辅助逆变器故障。

电气工程与自动化・Diariqi Gongcheng yu Zidonghua一起逆变器预充电回路发生故障的原因分析及处理措施祁红波（首钢京唐钢铁联合有限责任公司热轧部，河北唐山063000）摘要:根据直流电路中电磁线圈开断时产生过电压的原理，分析了一起变频器预充电回路故障产生的原因。

经过分析发现，可以 通过增加继电器线圈吸收装置，实现对预充电回路中主接触器常开触点的保护功能,解决继电器断电时产生的高压对主接触器触点造成损伤的问题，确保热轧生产线，提高经。

关键词：继电器;接触器;吸收装置;预充电回路0引言加热变频器装置AB 设备改为国产品牌，用国产变频器预充电回路。

根据现变频器实护,增加了一预充电装置⑴，预充电电路的主回路回路分12。

示无直流电压，实际测量亦无电压且K21主接触器线圈两端24V电压，逆变器预充电过。

2故障原因分析及解决措施从图1、图2中可知，只有当主控器检测到电容器两端电压为电压的85%时，部X12.1/12.2合，主接触器K21线圈电，继而K31继电器线圈电，起。

实K31继电器起，变器未预充电，主接触器K21的常开点13/14损变为常点\解主接触器发现常开辅助触点13/14有拉弧现象熔痕迹，3。

一步K31继电器导通关断线圈的电压变化，如图4，发现线圈关断时最大反向电压为-145V,再加上24V电源电压，图3触点13/14受损熔融Kll K21K31图2预充电电路控制回路中，QF1为主回路断路器，用于通断公直流线:变器的供电;K11为起接触器，用于通断预充电电路电阻!1，限制QF1接通瞬间电容两端的充电电流;HCU20-X12为主控器 ，主器电器电压为电压的85%时，部X12.1/12.2合；K21为预充电电路主回路接触器，主器X12.1/12.2合时，主接触器线圈电，接通主回路，同时回路继电器K31线圈电，断开主回路电阻！1回路起接触器K11。

12中可，主回路接触器K21的常开点回路继电器K31线圈联用，继电器K31线圈电吸收装置，造成线圈联的K21常开点烧损。

光伏逆变器常见故障分析及处理（珍藏版）一、电气量故障：1、直流侧过、欠电压：故障原因分析：大气过电压、内部电容、电抗元件故障、直流输入功率低、直流侧断路器脱扣。

故障处理：检查各元器件是否击穿损坏、检查更换损坏的电容、电抗元件、检查直流输入侧发电单元设备、检查脱扣原因，维修、恢复、更换直流侧断路器。

2、交流侧过、欠电压故障原因分析：电网电压异常、大气过电压。

故障处理：检查电网电压、检查各元器件是否有击穿损坏现象。

3、直流侧过电流故障原因分析：光伏组件、汇流箱、直流配电柜等直流侧有短路现象、直流输入过负荷、容配比不合适。

故障处理：隔离故障点设备、查明故障原因、恢复故障设备、降负荷运行、按照实际容配比更换配套设备。

4、交流侧过电流故障原因分析：交流侧短路。

故障处理：隔离故障点设备、查明故障原因、恢复故障设备。

5、交流侧过、欠频率故障原因分析：电网频率异常。

故障处理：监视电网频率。

6、交流侧电流不平衡故障原因分析：交流侧缺相、交流侧保险熔断。

故障处理：检查交流侧电缆、开关、熔断器，确认原因后进行更换。

7、保护误动故障原因分析：保护传感元件损坏、保护控制元件损坏、二次接线松动。

故障处理：更换损坏的元件、对各二次接线进行紧固。

8、孤岛保护故障原因分析：电网失压、逆变器交流断路器脱扣、箱变低压侧断路器脱扣。

故障处理：恢复电网电压、检查脱扣原因，维修、恢复、更换交流侧断路器。

二、内部元件故障1、元件过温故障原因分析：逆变器冷却系统故障、风机风道堵塞、环境温度过高、元件接触不良、元器件积灰严重散热不良。

故障处理：检查逆变器冷却系统及工作电源、疏通风机风道、通风降温、对部件测温及紧固连接件、对设备进行清扫除尘、对逆变器室进行防风沙措施。

2、元件本体故障故障原因分析：元件损坏。

故障处理：更换元件。

三、接地故障1、内部故障故障原因分析：元件绝缘降低、受损。

故障处理：检查更换受损元件、检查更换避雷器、对设备进行通风干燥处理。

逆变器常见故障及处理方法在采用DC600V供电系统的旅客列车上每节车厢都设置一台三相逆变器将机车供给的DC600V的直流电逆变为380V/50HZ三相交流电给客车空调以及其它一些三相用电设备供电.逆变器设两台互为独立的热备逆变器单元（硬卧车、行李车为一台无热备）,逆变器容量：2*35KV A逆变器+隔离变压器（高寒车及餐车为15KV A、非高寒车为5KV A），当某一台逆变器发生故障造成停止输出时，另一台逆变器可通过转换向两路负载供电，以确保客车用电设备的正常工作.一、逆变器的操作要求：为了确保逆变器的可靠工作，必须按照逆变器的操作规程进行操作.上电的时候，先给110V控制电然后再给600V 的大电；断电的时候先断600V的大电，再断110V控制电，即遵行先弱电、后强电，先轻载，再重载的操作原则。

为了确保检修人员和设备的安全，逆变器的检修必须在断电五分钟后进行。

一、逆变器常见故障的处理1.正常工作时,逆变器报代码为“OO"，输入欠压时报“O2”，除此之外，出现其它代码均为故障状态.2.如果逆变器报“O5”,断开负载，看能否正常工作，如正常，检查负载是否有问题，如仍有“O5”故障，则更换驱动板或控制板，如仍有问题，更换输出电流传感器LT208.如减载后两路都报“O5”故障，是负载有问题，检查负载。

3.如果逆变器报“O7”，空载情况下，如果复位后能重启，检查负载是否有问题（短路、断路、绝缘不良）。

如果不能进行重启，车上四合一电气柜显示屏直接报“O7”,打开相关逆变单元的散热器，检查IGBT是否完好，如IGBT完好，则驱动板故障，更换驱动板。

4.如果逆变器报“OC”，用万用表测量熔断器，如果坏，更换熔断器，然后,打开对应单元的散热器，测量IGBT 是否有损坏，有损坏则进行更换，同时检查驱动板是否正常，有问题更换.5.如果逆变器报“OE”，检查相应单元的接触器触头和触点是否异常，检查散热器箱内左侧的电源板插头是否有松动，如果接触器触头有粘连现象，要检查散热器上的IGBT是否有问题，同时检查驱动板.如都正常，测量相应单元的固态继电器，有问题则更换相应单元箱的固态继电器。

光伏逆变器紧急故障处置方案光伏逆变器的紧急故障处理方案包括以下步骤：1. 检查逆变器的电源是否正常工作。

如果电源正常，但逆变器仍无法开机，可能是因为逆变器内部的保险丝烧坏或电容失效。

此时需要打开逆变器进行检查。

如果是电容失效，需要更换相应的电容。

如果是保险丝烧坏，需要更换保险丝。

2. 检查逆变器的市电开关是否正常，以及市电和太阳能电池板之间是否有接触不良的情况。

如果市电和太阳能电池板之间接触正常，但逆变器仍无法正常工作，可能是因为逆变器内部损坏，需要维修或更换。

3. 如果电池电压不正常，那么可能是因为逆变器内部电路板失效或是电池本身失效。

这时候需要检查电池接触是否良好，如果电池接触良好，但电压仍不正常，那么可能是逆变器电路板失效，需要更换电路板。

如果是电池本身失效，那么需要更换电池。

4. 如果逆变器输出的三相电压或电流失衡严重，那么可能是由于逆变器内部的交流输出模块损坏。

此时需要打开逆变器检查模块是否受损，如果是模块损坏，那么需要更换模块。

5. 如果逆变器过热，可能是散热不良或太阳能电池板上有大量积尘。

此时需要检查逆变器的散热器是否正常工作，并对太阳能电池板进行清洁。

6. 如果出现电气量故障，如直流侧过、欠电压、交流侧过、欠电压、直流侧过电流、交流侧过电流、交流侧过、欠频率、交流侧电流不平衡等，需要根据故障原因进行相应的处理，如检查各元器件是否击穿损坏、检查更换损坏的电容、电抗元件、降负荷运行、按照实际容配比更换配套设备等。

7. 如果出现保护误动等故障，需要更换损坏的元件、对各二次接线进行紧固等。

8. 如果出现孤岛保护故障，可能是电网失压、逆变器交流断路器脱扣等引起的，需要恢复电网电压、检查脱扣原因并维修或更换交流侧断路器。

以上是光伏逆变器的紧急故障处理方案，仅供参考。

在实际操作中，应根据具体情况进行相应的处理，并遵循安全操作规程。

光伏逆变器紧急故障处置方案-回复光伏逆变器是将太阳能光伏板发出的直流电转化为交流电的设备，是光伏发电系统中非常重要的组成部分。

然而，在使用光伏逆变器的过程中，偶尔会出现一些紧急故障，这需要及时进行处置，以确保光伏发电系统的正常运行。

本文将介绍一种光伏逆变器紧急故障的处置方案。

第一步：识别和确认故障在光伏逆变器紧急故障发生时，第一步就是要识别和确认故障的类型和原因。

常见的光伏逆变器故障包括过载保护、短路保护、过压保护、低压保护等。

可以通过检查光伏逆变器上的显示屏或报警指示灯来确定故障类型。

此外，还可以进行简单的外部检查，如检查电源线是否松动、检查光伏板是否受到阴影等。

第二步：断电与复位一般来说，当光伏逆变器发生紧急故障时，首先需要切断光伏逆变器的电源。

可以找到光伏逆变器的开关或者直接切断光伏系统的总电源。

在断电后，有些光伏逆变器可以自动恢复正常，而有些需要手动进行复位操作。

如果是需要手动复位的情况，可以查看光伏逆变器的使用手册，按照手册上的指导进行复位操作。

第三步：检查电路连接若复位后光伏逆变器仍然无法正常工作，就需要进行一些电路连接的检查。

首先，检查光伏板和逆变器之间的连接是否稳固可靠，排除连接头松动或腐蚀的可能性。

同时，也要检查逆变器与电网之间的连接，确保连接线路没有断裂或短路。

可以使用万用表或电阻表进行电阻值的测量，来排查连接部分的问题。

第四步：故障排查与修复如果通过以上步骤仍然无法解决光伏逆变器的紧急故障，就需要进行更深入的故障排查。

可以找到光伏逆变器的故障代码说明，根据故障代码的描述来定位问题所在。

例如，如果是过载保护，可以考虑减少负载或增加逆变器容量。

如果是短路保护，可以检查线路是否短路，更换损坏的部件。

对于一些技术性更高的故障，可能需要请专业的光伏逆变器维修人员进行维修。

维修前最好联系光伏逆变器的制造商，了解他们的售后服务政策，以获得更好的支持和指导。

第五步：预防措施和维护除了故障的紧急处理外，日常的预防措施和维护也是非常重要的。

逆变电源常见故障和处理方法很多人买了在深圳逆变器厂家购买了不同瓦数的逆变器电源，电源发生故障最多的问题也有很多，那么逆变器哪里容易坏？逆变器电源产品中前级功率推挽管，最容易损坏。

其次就是线，有些用户喜欢拆机子，然后无意间扯断了里面的一些线导致逆变器就损坏了。

1.绝缘电阻低使用排除方法。

拔下逆变器输入侧的所有弦，然后一一连接。

使用逆变器的功能检测绝缘电阻，检测问题串，查找问题串，并检查DC 连接器是否具有浸在水中的短路支架。

或烧毁短路支架，并检查组件本身是否在边缘烧伤了黑点，从而导致组件通过框架泄漏到地面。

2.母线电压低如果发生在早期/后期，这是一个正常问题，因为逆变器正试图限制发电条件。

如果在正常白天发生，则检测方法仍然是排除方法，并且检测方法与一项相同。

3.漏电流故障此类问题的根本原因是安装质量，选择错误的安装位置以及设备质量低下。

故障点很多：劣质直流连接器，劣质组件，劣质组件安装高度，劣质并网设备或漏水。

一旦发生类似的问题，您可以找出**点并撒上粉末。

做好绝缘工作即可解决问题，如果是材料问题，则只能更换材料。

4.直流过压保护随着组件追求高效过程的改进，功率水平会不断更新，并且组件的开路电压和工作电压也会上升。

在设计阶段必须考虑温度系数问题，以避免在低温条件下因过压而造成硬损坏。

5，逆变器开机无响应请确保直流输入线没有接反。

通常，DC连接器具有防呆效果，但是压接端子没有防呆效果。

请务必仔细阅读逆变器手册，以确保将正负端子压接在一起，这一点很重要。

逆变器具有内置的反向短路保护，返回正常接线后即可正常启动。
