漏电开关与空气开关有什么区分提起漏电开关、空气开关，很多人并不会感到陌生，但是若真要让你对它的细节说出个所以然来，并精准地回答出漏电开关跳闸的原因，还是让不少人一头雾水，本文就为大家讲讲漏电开关以及空气开关的作用以及两者的区分。

一、空气开关与漏电开关的介绍1.什么是空气开关？空气开关是我们平常的俗称，它正确的名称叫做空气断路器。

空气断路器一般为低压的，即额定工作电压为1Kv。

空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流情形下切断和接通电路的开关装置。

它的保护功能的类型及保护方式由用户依据需要选定。

如短路保护、过电流保护、分励掌控、欠压保护等。

其中前两种保护为空气的基本配置，后两种为选配功能。

所以讲空气还能在故障状态（负载短路、负载过电流、低电压等）下切断电气回路。

2.什么是漏电开关？漏电开关的正确称呼为剩余电流保护装置（以下简称RCD），是一种具有特别保护功能（漏电保护）的空气，漏电保护器简称漏电开关，又叫漏电断路器，重要是用来在设备发生漏电故障时以及对有致命不安全的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

判定是否漏电的的原理依据是：流进和流出开关的电流必需相等，否则就判定为漏电。

当漏电电流达到和超过肯定的程度时，产生保护动作跳闸。

判定的阈值是可以设定的，由于电路就是我们设计的。

只是应用时要依据不同的场合，选用不同灵敏度的保护器。

假如是用于人身安全保护为目的，则漏电电流小于30mA，视为安全，如大于30mA，则视为不安全，将产生保护动作。

漏电保护的额定电流30mA的漏电保护器或保护开关，属于同敏度漏电保护器或保护开关。

其生产保护动作时间还应在0.1秒以内。

这两个参数的选择重要依据是：30mA：人体的感知电流男为1.1mA女为0.7mA；摆脱电流男为16mA女为10.5mA，儿童要较成人为小；在较短时间内危及生命的电流是致使电流，从两个方面理解一是电流达到50mA就会引起心室颤抖，有生命不安全，而100mA以上的电流则中心将人致死，30mA以下短时间不会有生命不安全。

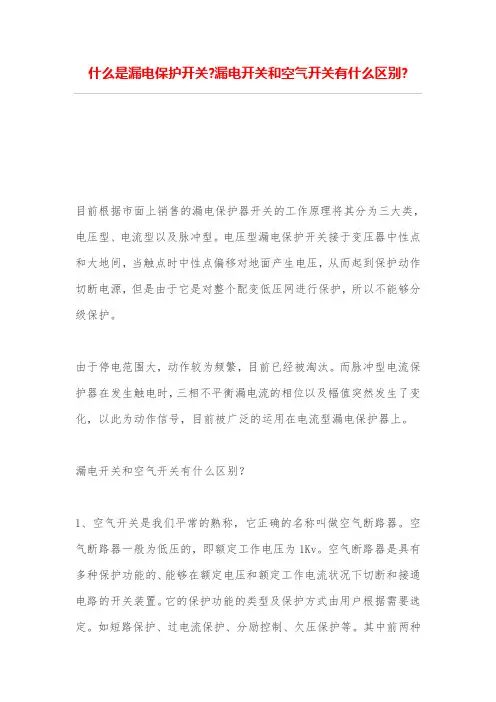

什么是漏电保护开关?漏电开关和空气开关有什么区别?
目前根据市面上销售的漏电保护器开关的工作原理将其分为三大类，电压型、电流型以及脉冲型。

电压型漏电保护开关接于变压器中性点和大地间，当触点时中性点偏移对地面产生电压，从而起到保护动作切断电源，但是由于它是对整个配变低压网进行保护，所以不能够分级保护。

由于停电范围大，动作较为频繁，目前已经被淘汰。

而脉冲型电流保护器在发生触电时，三相不平衡漏电流的相位以及幅值突然发生了变化，以此为动作信号，目前被广泛的运用在电流型漏电保护器上。

漏电开关和空气开关有什么区别？
1、空气开关是我们平常的熟称，它正确的名称叫做空气断路器。

空气断路器一般为低压的，即额定工作电压为1Kv。

空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。

它的保护功能的类型及保护方式由用户根据需要选定。

如短路保护、过电流保护、分励控制、欠压保护等。

其中前两种
保护为空气的基本配置，后两种为选配功能。

所以讲空气还能在故障状态(负载短路、负载过电流、低电压等)下切断电气回路。

2、漏电开关的正确称呼为剩余电流保护装置(以下简称RCD)，是一种具有特殊保护功能(漏电保护)的空气。

它所检测的是剩余电流，即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。

为此，RCD的整定值，也即其额动作电流IΔn，只需躲开正常泄漏电流值即可，此值以mA计，所以RCD 能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。

空气开关与漏电开关一、空气开关和漏电开关1、空气开关空气开关是通常的叫法，学名称为空气断路器，简称空开，以空气为灭弧介质，控制电气回路的分合开关。

空气开关具有多种保护功能，如短路保护、过载（电流）保护、分励控制、欠压保护等。

短路保护和过载（电流）保护是基本配置，分励控制和欠压保护是选配功能。

普通空开有2个保护功能：过载保护和短路保护，只有在过载或短路时跳闸。

2、漏电开关又叫漏电保护器或漏电断路器，是电路中漏电电流超过预定值时能自动动作的开关。

漏电开关有3个保护功能：过载保护、短路保护和漏电保护。

（1）漏电开关分为电磁型和电子型两种。

目前市场上普遍是电子式漏电开关。

西方发达国家通常用电磁式漏电开关，但价格稍贵（有条件的建议用电磁式）。

（2）漏电开关下侧有一个测试按钮，可进行漏电测试。

按这个按钮后开关会跳闸。

一般环境选择动作电流≤30mA，动作时间≤0.1s；浴室、游泳池等场所漏电开关的额定动作电流≤10mA。

（3）漏电保护器，又叫剩余电流动作保护器，简称RCD，一般分为3种：①不带过载、短路保护，仅有漏电保护的RCD，也称为漏电开关。

②带过载保护、短路保护和漏电保护的RCD，也称为漏电断路器。

③没有过载、短路保护功能，也不直接分合电路，仅有漏电报警作用的RCD，也称为漏电继电器，一般用于不断电的场所。

二、开关极数（P）P代表开关能断开的极数。

2P表示通过开关的两极都能断开；DNP表示只能断开一极，N是直接穿过开关的。

1、1P开关。

单极开关，具有热脱扣功能，火线进开关，零线不进，接线头只有1个，仅能控制火线，模数18mm，占1个位置。

用1P的前提是照明配电箱必须具有漏电脱扣功能，至少进线或出线的上一级要用漏电断路器。

2、2P开关。

单相2极开关，同时控制火线零线，均具有热脱扣功能，火线和零线都进开关，接线头2个，1个接火线1个接零线，为双进双出，模数2*18mm，占2个位置。

3、1P+N开关。

1单极+N断路器（“+N表示此线直通，不断开”），同时控制火线和零线，仅火线具有热脱扣功能；只能分断单相电路，火线零线不能接错（火线带保护；N不带保护，仅隔离。

漏电保护开关和空气开关的原理与区别空气开关也成为空气断路器。

空气开关的原理就是以空气作为绝缘介质，在电路中接通电流，使元件产生热量，促使里面的双金属片受到热量之后向上弯曲，推动杠杆，使锁住的锁扣打开，切断电源，从而空气开关就会自己自动跳闸，达到一个爱护电流的作用。

一般自动跳闸的状况，都是由于电路承载过重，或者短路等问题。

而锁扣的打开就是采纳杠杆装置，杠杆的推动可以让锁扣开启，达到自动跳闸的目的。

空气开关和漏电开关的区分比起来，在原理上，空气开关比较简单些。

漏电开关，顾名思义，就是防止漏电，造成平安事故而装置的一种开关。

漏电开关的作用原理就是其中心有一块小小的芯片，这个芯片上共有两个名为绕组的东西，一个主一个副，主绕组又分为有两个绕组，即输出和输入电流绕组。

假如没有发生漏电的时候，输出的电流和输入进来的电流是相等的，从而在芯片上二磁通的矢量就为零，不会在绕组器上产生任何平安事故，假如一旦背离了这个原理，那么副绕组上就会产生电压，推动其内置的机构，最终并自动跳闸。

在原理上，这就是空气开关和漏电开关的区分之一。

空开和漏电爱护器是我们常常听到的两个熟识的名字，空开，又叫空气断路器，属于断路器的一种。

当电路中电流超过而定电流时，会自动断开，同时还能对电路中或电气设备中发生的短路、严峻过载、欠电压进行爱护。

漏电爱护器又叫漏电断路器、漏电开关器，主要用来当设备发生漏电以及有危急的人身触电时切断电路，从而爱护人身、设备及线路的平安。

图1是常见空开和漏电爱护器的对比图：空开（左）和漏电爱护器（右）对比图一、原理空气开关原理：当线路发生短路和严峻过载导致瞬时电流超过空开的脱扣整定电流值时，电磁脱扣器产生吸力将衔铁吸合同时通过杠杆将搭钩与锁链分别，从而断开主触头，切断电路。

空开拆解图空开原理图漏电爱护器原理：漏电爱护器是靠检测回路中零线和火线之间电流是否平衡来推断是否漏电的同时来进行断电。

漏电爱护器内部铁芯上分别有一个输入电流绕组和一个输出电流绕组，正常使用时（无漏电），铁芯上的磁通量大小相等方向相反矢量和为零，不会再感应铁芯上产生感应电动势，当漏电时，矢量和不为零，感应铁芯上产生感应电动势，经过放大电路，使执行机构动作，产生跳闸。
