断路器和漏电保护器选择

断路器选用的一般原则是什么？目前，断路器被广泛用于低压电网中作过载、短路保护。

如果选用不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。

因此，应根据具体使用条件、与相邻电器的配合以及断路器的结构特点等因素，选择最合适的断路器类型。

1.类型的选择应根据电路的额定电流、保护要求和断路器的结构特点来选择断路器的类型。

例如，对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若额定电流比较大，则应选用万能式断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。

需要说明的是，近年来，塑壳式断路器的额定电流等级在不断地提高，现已出现了不少大容量塑壳式断路器；而对于万能式断路器则由于新技术、新材料的应用，体积、重量也在不断减小。

从目前情况来看，如果选用时注重选择性，应选用万能式断路器；而如果注重体积小、要求价格便宜，则应选用塑壳式断路器。

2.电气参数的确定断路器的结构选定后，接着需选择断路器的电气参数。

所谓电气参数的确定主要是指除断路器的额定电压、额定电流和通断能力外，一个重要的问题就是怎样选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以便达到比较理想的协调动作。

选用的一般原则（指选用任何断路器都必须遵守的原则）如下：1）断路器的额定工作电压≥线路额定电压；2）断路器的额定电流≥线路计算负载电流；3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣器整定电流；5）断路器脱扣器的额定电流≥线路计算电流；6）断路器欠电压脱扣器额定电压=线路额定电压（并非所有断路器都需要带欠电压脱扣器，是否需要应根据使用要求而定。

在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因电压波动而经常造成不希望的断电。

在这种场合，若必须带欠电压脱扣器，则应考虑有适当的延时）；7）断路器分励脱扣器的额定电压=控制电源电压；8）电动操作机构的额定工作电压=控制电源电压；9）断路器的类型应符合安装条件、保护功能及操作方式的要求；10）一般情况下，保护变压器及配电线路可选用万能式断路器，保护电动机可选塑料外壳式断路器；11）校核断路器的接线方向，如果断路器技术文件或端子上表明只能上进线，则安装时不可采用下进线，母线开关一定要选用可下进线的断路器；需要注意的是，选用时除一般选用原则外，还应考虑断路器的用途。

断路器的选用首先根据具体使用条件选择类别，再按电路的额定电流及对保护的要求来选用。

当额定电流在600A以下，短路电流不太大，可选用塑料外壳式断路器;如果短路电流特别大的支路，应选用限流式断路器;当额定电流比较大，就应选用框架式断路器;控制和保护半导体元件时，应选用直流快速断路器;在有漏电保护要求时，应选用漏电保护断路器。

一般选用:①断路器的额定电流>负载工作电流。

②断路器的额定电压>线路或设备的额定电压。

③断路器的脱扣器额定电流>负载工作电流。

④断路器的极限通断能力>电路最大短路电流。

5断路器欠电压脱扣器额定电压=线路额定电压。

配电用断路器的选用:①长延时动作电流整定值=(0.8~1)x导线允许载流量。

23倍长延时动作电流整定值的可返回时间≥线路中最大启动电流的电动机的启动时间。

③短延时动作电流整定值>11x(线路计算负载电流+135x电动机启动电流倍数x最大一台电动机额定电流)。

④短延时延时时间按被保护对象的热稳定校核。

5无短延时时，瞬时电流整定值11x(线路计算负载电流+电动机启动电流冲击系数x电动机启动电流倍数x最大一台电动机额定电流)。

6有短延时时,瞬时电流整定值>11倍下级开关进线端计算短路电流。

电动机用断路器的选用:①长延时电流整定值=电动机额定电流。

26倍延时电流整定值的可返回时间≥电动机实际启动时间。

③瞬时整定电流:鼠笼型电动机瞬时整定电流-(8~15)X脱扣器额定电流;绕线型电动机瞬时整定电流-(3~6)x脱扣器额定电流。

照明用断路器的选用:1长延时电流整定值<线路计算负载电流。

2瞬时电流整定值=6x线路计算负载电流:。

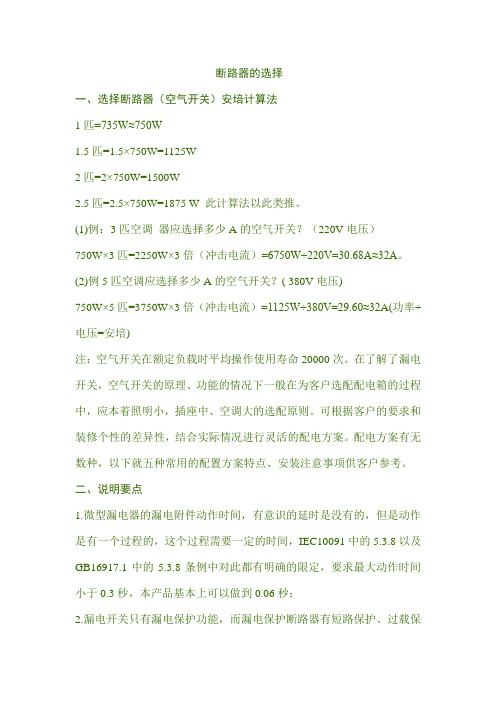

断路器的选择一、选择断路器（空气开关）安培计算法1匹=735W≈750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875 W 此计算法以此类推。

(1)例：3匹空调器应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

(2)例5匹空调应选择多少A的空气开关？( 380V电压)750W×5匹=3750W×3倍（冲击电流）=1125W÷380V=29.60≈32A(功率÷电压=安培)注：空气开关在额定负载时平均操作使用寿命20000次。

在了解了漏电开关，空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中，应本着照明小，插座中、空调大的选配原则。

可根据客户的要求和装修个性的差异性，结合实际情况进行灵活的配电方案。

配电方案有无数种，以下就五种常用的配置方案特点、安装注意事项供客户参考。

二、说明要点1.微型漏电器的漏电附件动作时间，有意识的延时是没有的，但是动作是有一个过程的，这个过程需要一定的时间，IEC10091中的5.3.8以及GB16917.1中的5.3.8条例中对此都有明确的限定，要求最大动作时间小于0.3秒，本产品基本上可以做到0.06秒；2.漏电开关只有漏电保护功能，而漏电保护断路器有短路保护、过载保护和漏电保护功能；3.采用条形码管理系统，可靠的条形码和防伪标签双保险系统，双重识别，双重保护。

三、断路器（空气开关）的极性和表示方法单极220V 切断火线双极220V 火线与零线同时切断三级380V 三相线全部切断四级380V 三相火线一相零线全部切断。

四、选购安装现代家居用电应按照明回路、电源插座回路、空调回路、分开布线，当其中一个回路（如插座回路）出现故障时，其他回路仍可以正常供电。

怎样选择家用小型断路器及漏电保护器？家居用电按照照明回路、电源插座回路、空调回路、电热水器回路分开布线，当其中一个回路（如插座开关）出现故障时，其他回路仍可正常供电。

插座回路须安装漏电保护器（即漏保），防止家用电器因漏电造成人身电击事故。

断路器的作用、功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

总开关应稍微大一点，因为夏天用电高峰期电压会很低；分路不能大，大了不起保护作用。

具体可以咨询电工师傅。

1、家用配电箱总开关一般选择二极（即2P）40A、63A小型断路器，带漏电或不带漏电均可；2、插座回路一般选择16A、20A的漏电保护开关。

但厨房，卫生间需要25A左右的漏电保护开关；3、照明回路一般选择10A、16A小型断路器；4、1.0-1.5匹空调回路一般选择16A-25A的小型断路器；3-5P柜机需要25A-32A，10P左右的中央空调需要独立的2P40A左右。

怎样选择家用小型断路器及漏电保护器？方法1：总开关用2P带漏电保护的，分路就用普通断路器不需要带漏电。

缺点就是万一某一路有问题，有可能总开关会跳闸，导致全房断电（断路器的灵敏度没有带漏电的高，1P的也会跳闸，但灵敏度比漏电的低一点）。

总控2P64A漏保厨房16A空开卫生间16A空开插座20A空开照明16A空开壁挂空调32A空开柜机空调32A空开方法2：总开关用2P不带漏电保护的；普通插座、厨房、卫生间的独立回路一定要带漏电保护，因为厨房、卫生间相对潮湿，电源插座是常用的，还有宝宝容易接触到的地方，相对容易发生漏电的危险；照明、空调不需要带漏电，用普通断路器就可以。

这样的配置好处就是：哪一路有问题就跳那一路，不会影响别的线路。

总控2P64A空开怎样选择家用小型断路器及漏电保护器？1P断路器为单进单出，只有火线进断路器，断路器只控制火线；2P断路器为双进双出，即火线和零线都进断路器，断路器同时控制火线与零线；从外形上看，2P断路器的宽度比1P断路器宽一倍。

断路器是控制电流通断的设备，主要应用于对线路及设备的保护，如果电路中出现过载、短路、欠压等故障时，断路器能迅速切断电源，保护线路、负载及相关设备的安全。

断路器被广泛应用于机电设备及线路中，但是随着被保护对象所能承受过载电流的能力不同，选用的断路器的保护特性不同，因此如何选择合适的断路器变得非常重要。

如何选择断路器断路器根据其使用可分为配电型断路器、电机保护型断路器、家用保护型断路器、漏电断路器等，根据它们的保护特性不同，本文介绍如何选择适合的断路器，以便在选择断路器是作为依据。

1、配电用断路器的选择配电用断路器一般是用在低压电网中专门用于分配电能的断路器，包括电源总断路器和负载支路断路器。

在选用这一类断路器时，需特别注意下列选用原则：1）线容许载流量不小于断路器的长延时动作电流整定值。

如果是采用电线电缆的情况，断路器的长延时动作电流整定值可取电线电缆容许载流量的80%。

2）线路中* 大起动电流的电动机的起动时间不大于3倍长延时动作电流整定值的可返回时间。

3）瞬时电流整定值I1:I1=1.1（Ijx+klkIedm）。

其中：kl为电动机起动电流的冲击系数，一般取kl=1.7～2;Iedm为* 大的一台电动机的额定电流。

2、电机保护型断路器的选择电动机有两个特点：一是起动电流通常是额定电流的几倍;二是具有一定的过载能力。

所以，选择断路器来保护电动机时必须要注意到电动机的这两个特点，为保障电动机可靠地运行，在选择断路器时应注意以下几点：1）以电动机的额定电流来确定断路器的长延时动作电流整定值。

2）断路器的6倍长延时动作电流整定值的可返回时间》电动机的实际起动时间。

3）断路器的瞬时动作电流整定值：笼型电动机应为8～15倍脱扣器额定电流;绕线型电动机应为3～6倍脱扣器额定电流。

3、家用保护型断路器的选择在家庭供电中通常把断路器当作总电源保护开关或分支线保护开关用。

如果线路或家用电器发生短路或过载时，断路器能自动跳闸，切断电源，从而有效的保护这些设备免受损坏，将事故缩减到* 小的范围之内。

家用空气开关和漏电断路器该如何选择？老电工师傅告诉您电路回路设计和空开和漏保选择直接关系到后期居住舒适性和安全性。

家用断路器，只需要在三种参数上进行选择，分别是——极数、附件和电流。

我们一项一项的选，最后将选出来的三种参数综合在一起，就是需要的断路器完整参数了。

1.极数家用空开只有两种极数，1P和2P。

1P的特点是只能断开火线，且只对火线提供相应的保护。

2P的特点是同时断开零火线，对零火线提供保护。

很显然，2P断路器更好一些。

但是一来2P断路器的价格更高；二来2P断路器的宽度太大，因此在狭窄的家用PZ30箱里，我们没有办法全部使用2P断路器。

一般只在两个地方使用2P断路器——主开关和大功率回路（三孔插座回路）。

其余均用1P断路器。

2.附件家用附件常见漏电保护器和过欠压脱扣器。

漏电保护器是必须使用的，过欠压保护器视情况选择，如果用电地区电压不稳定，则需要在主开关安装过欠压保护器，以免对电器造成影响。

漏电保护器，需要安装在所有的插座回路上。

照明回路和主开关，不需要安装漏电保护器。

3.电流断路器的电流，与负载和电线有关。

家庭常用32A，20A和16A断路器。

版权所有！在选择断路器电流时，首先计算插座数量，每一个三孔插座，需要16A 或20A断路器1个以及一组独立的4平方电线；每5~7个五孔插座，需要20A或16A断路器一个以及一组独立的2.5平方电线——如果按照房间设计回路，应保证每个断路器控制的插座不超过7个，如果超过，应增加回路数量。

照明回路使用1~2个16A或20A断路器。

主开关使用32A断路器。

如果家庭内回路数量较多，比如别墅或农村自建房，可以考虑使用63A断路器，但是要相应的增加线方。

断路器的电流，写作Cxx，代表xxA。

其他参数断路器的其他参数不需要我们选择，只要了解即可。

系列内容，多用DZ47系列，也有DZ47s，HDBE和NBE7等断路器厂家自行生产的断路器系列，用途都是一样的。

框架等级，指的是断路器能够承受的最大电流。

漏电保护器的选用原则漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。

一、工作原理漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

二、漏电保护器的保护功能及注意事项漏电保护器主要是当用电设备发生漏电故障时提供保护的装置，安装漏电保护器时，应另外安装过流保护装置。

当采用熔断器作为短路保护时，其规格的选用应与漏电保护器的通断能力相适应。

目前广泛采用了将漏电保护装置与电源开关（自动空气断路器）组装在一起的漏电断路器，这种新型的电源开关具有短路保护、过载保护、漏电保护和欠压保护的效能。

安装时简化了线路，缩小了电箱的体积和便于管理。

漏电断路器使用时应注意，因为漏电断路器具有多重防护性能，当发生跳闸时，应具体分清故障原因：当漏电断路器因短路分断时，须开盖检查触头是否有烧损严重或凹坑；当因线路过载跳闸时，不能立即重新闭合。

由于断路器装有热继电器作为过载保护，当出现大于额定电流时，双金属片弯曲使触头分开，必须待双金属片自然冷却恢复原状后，方可使触头重新闭合。

当因漏电故障造成的跳闸时，必须查明原因排除故障后，方可重新合闸，严禁强行合闸。

漏电断路器发生分断跳闸时，一般手柄处于中间位置，当重新闭合时，需先将操作手柄向下扳动（分断位置），使操作机构重扣合，再向上进行合闸。

漏电断路器可用于容量较大（大于4.5kw）的动力线路不频繁操作的开关电器。

断路器和漏电保护器选型标准断路器和漏电保护器是电力系统中非常重要的设备，它们的主要作用是保护电路和设备，防止因过载、短路或漏电等原因而造成损坏或事故。

在选型时，需要根据使用场合、负载类型、安装环境等因素进行综合考虑，下面就对断路器和漏电保护器的选型标准进行详细介绍。

一、断路器的选型标准1.额定电流断路器的额定电流是断路器能够长时间通过的最大电流，通常用In表示。

在选型时，需要根据负载的额定电流来选择断路器的额定电流。

一般情况下，应选择额定电流大于或等于负载额定电流的断路器。

1.短路电流断路器的短路电流是指在电路中出现短路故障时，断路器能够承受的最大电流。

短路电流通常用Imax表示。

在选型时，需要考虑电路中的最大短路电流，并选择能够承受该电流的断路器。

1.动作时间断路器的动作时间是指从电路中出现故障到断路器动作所需的时间。

动作时间越快，说明断路器的反应速度越快，能够越快地保护电路和设备。

在选型时，需要根据实际需求选择合适的动作时间。

1.极数和相数断路器的极数和相数是指断路器能够控制的电路数和相位数。

在选型时，需要根据实际需求选择合适的极数和相数。

1.安装方式断路器的安装方式有多种，包括固定式、抽屉式、导轨式等。

在选型时，需要根据实际需求选择合适的安装方式。

二、漏电保护器的选型标准1.额定电压和电流漏电保护器的额定电压和电流是指漏电保护器能够正常工作的电压和电流范围。

在选型时，需要根据实际需求选择合适的额定电压和电流。

1.动作电流和动作时间漏电保护器的动作电流和动作时间是指当电路中出现漏电故障时，漏电保护器能够感知并动作所需的最小电流和时间。

在选型时，需要根据实际需求选择合适的动作电流和动作时间。

一般情况下，应选择动作电流小于或等于人体安全电流（30mA）的漏电保护器，并选择动作时间小于或等于0.1秒的漏电保护器。

1.灵敏度等级漏电保护器的灵敏度等级是指漏电保护器对漏电故障的感知能力。

灵敏度等级越高，说明漏电保护器对漏电故障的感知能力越强。

漏电保护器选用原则漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。

一、工作原理漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

二、漏电保护器的保护功能及注意事项漏电保护器主要是当用电设备发生漏电故障时提供保护的装置，安装漏电保护器时，应另外安装过流保护装置。

当采用熔断器作为短路保护时，其规格的选用应与漏电保护器的通断能力相适应。

目前广泛采用了将漏电保护装置与电源开关（自动空气断路器）组装在一起的漏电断路器，这种新型的电源开关具有短路保护、过载保护、漏电保护和欠压保护的效能。

安装时简化了线路，缩小了电箱的体积和便于管理。

漏电断路器使用时应注意，因为漏电断路器具有多重防护性能，当发生跳闸时，应具体分清故障原因：当漏电断路器因短路分断时，须开盖检查触头是否有烧损严重或凹坑；当因线路过载跳闸时，不能立即重新闭合。

由于断路器装有热继电器作为过载保护，当出现大于额定电流时，双金属片弯曲使触头分开，必须待双金属片自然冷却恢复原状后，方可使触头重新闭合。

当因漏电故障造成的跳闸时，必须查明原因排除故障后，方可重新合闸，严禁强行合闸。

漏电断路器发生分断跳闸时，一般手柄处于中间位置，当重新闭合时，需先将操作手柄向下扳动（分断位置），使操作机构重扣合，再向上进行合闸。

漏电断路器可用于容量较大（大于4.5kw）的动力线路不频繁操作的开关电器。

断路器和漏电保护器选型标准断路器（circuit breaker）和漏电保护器（residual current device，简称RCD）是电气系统中常用的安全保护装置，用于保护电气设备和人身安全。

断路器主要用于保护电路或设备免受过载和短路引起的损坏，而漏电保护器则主要用于检测和保护电路中的漏电流，避免触电危险。

在选型标准方面，以下是对断路器和漏电保护器的主要指标和要求进行详细解释：1.额定电流（rated current）：断路器和漏电保护器的额定电流是指其可以正常工作的最大电流值。

在选型时，需要根据实际电路负载情况，选择与负载匹配的额定电流值，以确保设备的正常运行。

额定电流一般有不同档位可选，如10A、16A、20A等。

2.断电能力（breaking capacity）：断电能力是指断路器或漏电保护器可以正常切断的最大短路电流或过载电流。

在选型时，需要根据电路的额定电流和短路电流或过载电流的可能性，选择具备足够断电能力的设备。

断电能力一般以安培（A）为单位进行表示。

3.动作特性（trip characteristics）：断路器和漏电保护器在电路过载或短路时的动作特性是选型的重要参考指标。

动作特性可以分为不同类型，如热敏、电磁等，对于不同应用场景需选择合适的类型，以保证在故障条件下的快速动作和可靠保护。

4.过电压保护能力（overvoltage protection）：部分断路器和漏电保护器具备过电压保护功能，可以防止电路受到过高的电压影响而受损。

在选型时，可以考虑是否需要过电压保护功能，并根据实际需求选择相应的设备。

5.产品认证和质量标准：选型时需要选择符合相应国家或地区标准的产品，如国际电工委员会（IEC）标准、欧洲标准（EN）等。

此外，还可以参考产品的认证情况，如CE认证、UL认证等，以确保产品质量和安全性。

6.价格和供应商信誉：在选型时，除了上述技术参数外，还需要考虑产品价格和供应商的信誉。
