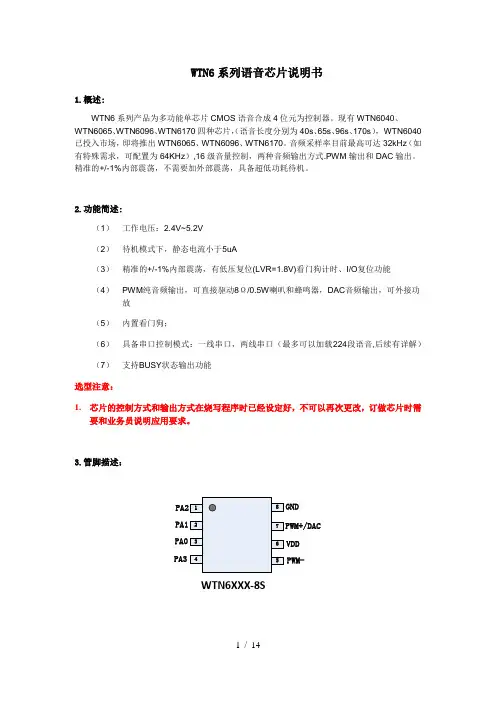

1 / 14 WTN6系列语音芯片说明书

1.概述:

WTN6系列产品为多功能单芯片CMOS语音合成4位元为控制器。现有WTN6040、WTN6065、WTN6096、WTN6170四种芯片，（语音长度分别为40s、65s、96s、170s）， WTN6040已投入市场，即将推出WTN6065、WTN6096、WTN6170。音频采样率目前最高可达32kHz（如有特殊需求，可配置为64KHz）,16级音量控制，两种音频输出方式.PWM输出和DAC输出。精准的+/-1%内部震荡，不需要加外部震荡，具备超低功耗待机。

2.功能简述:

（1） 工作电压：2.4V~5.2V

（2） 待机模式下，静态电流小于5uA

（3） 精准的+/-1%内部震荡，有低压复位(LVR=1.8V)看门狗计时、I/O复位功能

（4） PWM纯音频输出，可直接驱动8Ω/0.5W喇叭和蜂鸣器，DAC音频输出，可外接功放

（5） 内置看门狗；

（6） 具备串口控制模式：一线串口，两线串口（最多可以加载224段语音,后续有详解）

（7） 支持BUSY状态输出功能

选型注意：

1. 芯片的控制方式和输出方式在烧写程序时已经设定好，不可以再次更改，订做芯片时需要和业务员说明应用要求。

3.管脚描述：

12348765PA0PA2PA1PA3VDDGNDPWM+/DACPWM-WTN6XXX-8S 2 / 14 3.1管脚分布图

Pad Name Pad No. ATTR. Description描述

PA2 1 I/O 忙信号输出

PA1 2 I/O 两线串口时钟信号输入端/一线串口数据信号输入端

PA0 3 I/O 两线串口数据信号输入端

PA3 4 I/O 暂未使用（NC）

PWM- 5 out PWM输出脚

VDD 6 Power 电源正极

PWM+/DAC 7 I/O PWM、DAC输出脚

GND 8 Power 电源负极

4.极限参数：

US665

蓝牙智能语音IoT芯片产品手册

版本：V1.0

************

US665

US665芯片是一款蓝牙双模智能语音IoT芯片。芯片集成32位CPU 处理器，包含UART、

GPIO、SPI、SD卡、I2C、ADC、TouchSensor等外围接口；内置NPU、浮点运算单元。依托于

云知声在语音识别技术上的积累和算法的不断优化和创新，将本地识别算法与芯片架构深度

融合，为客户提供Turnkey语音识别方案。

该芯片采用MCU加语音识别专用NPU架构内核，同时芯片内置SRAM和FLASH，只需少

量外围器件即可形成完整解决方案。

该方案支持50条本地指令离线3-5米远场识别，支持RTOS轻量级系统，并提供简洁友

好的客制化工具，可快速部署到不同的终端产品上。

适用于用于智能家电、智能家居、智能玩具、无线音视频、工业控制、医疗监护等广泛

的物联网领域。

************

芯片主要特点:

处理单元

 集成32位处理器，工作频率240MHz，内置NPU、浮点运算单元  内置1MB Flash  4级中断优先级

外围接口

 集成3路全双工UART, UART0和UART1支持DMA模式  集成1个10比特ADC  集成1个高速SPI接口，支持主从模式  集成1个SD卡主模式控制器  集成1个I2C控制器，支持主从模式  集成GPIO控制器，最多支持9个GPIO  集成1路全速USB2.0 OTG 控制器  集成4路多功能16位定时器，支持capture和PWM模式  集成2路用于马达控制的PWM  集成Touch Sensor控制器

Audio Codec

 两路16位DAC，SNR>=95dB  一路16位ADC，SNR〉=90dB  采样率：8/11.025/16/22.05/24 /32/44.1/48KHz  1路模拟MIC输入，内置MIC偏置电压输出

YF-065脚位功能图（声音PWM） 点击进入连接

YF-H040脚位功能图，声音可以是PWM或者DAC（需要在出货前定义其中的一种）

TG2=RST；TG1=SDA；TG3=busy 要是用DAC做外接功放的时候脚位是PWM2，需要

连接一个100-600直接的下拉电阻，然后连接功放或者普通三极管作声音放大。 点击进入连接 #include

#include

#define uchar unsigned char

#define uint unsigned int

/**************端口定义*****************/

sbit SC_RST=P2^2;

sbit SC_CNT=P2^1;

/***************************延时子程序start***************************/

void delay_ms(uint count)

{

uint i,j;

for(i=0;i

{

for(j=0;j<500;j++);

}

}

/***************************延时子程序end***************************/

void delay_us(uint count)

{

uint i,j;

for(i=0;i

{

for(j=0;j<5;j++);

}

}

//SC020 驱动子程序

void SC020_DEMO(uchar cnt)

{

uchar i;

SC_RST=1;

delay_us(100); //>32 Gourps reset 15ms

SC_RST=0;

delay_us(100);

for(i=0;i < cnt;i++)

{

SC_CNT=1;

delay_us(100);

SC_CNT=0;

delay_us(100);

}

SC_CNT=0;

SC_RST=0;

}

/*************主程序****************/

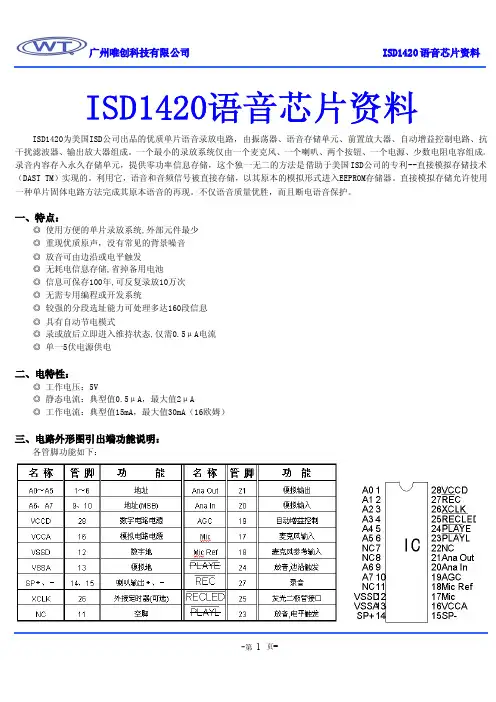

广州唯创科技有限公司ISD1420语音芯片资料

页--第1ISD1420语音芯片资料ISD1420为美国ISD公司出品的优质单片语音录放电路，由振荡器、语音存储单元、前置放大器、自动增益控制电路、抗干扰滤波器、输出放大器组成。一个最小的录放系统仅由一个麦克风、一个喇叭、两个按钮、一个电源、少数电阻电容组成。录音内容存入永久存储单元，提供零功率信息存储，这个独一无二的方法是借助于美国ISD公司的专利--直接模拟存储技术（DASTTM）实现的。利用它，语音和音频信号被直接存储，以其原本的模拟形式进入EEPROM存储器。直接模拟存储允许使用一种单片固体电路方法完成其原本语音的再现。不仅语音质量优胜，而且断电语音保护。一、特点：◎使用方便的单片录放系统,外部元件最少◎重现优质原声，没有常见的背景噪音◎放音可由边沿或电平触发◎无耗电信息存储,省掉备用电池◎信息可保存100年,可反复录放10万次◎无需专用编程或开发系统◎较强的分段选址能力可处理多达160段信息◎具有自动节电模式◎录或放后立即进入维持状态,仅需0.5μA电流◎单一5伏电源供电二、电特性：◎工作电压：5V◎静态电流：典型值0.5μA，最大值2μA◎工作电流：典型值15mA，最大值30mA（16欧姆）三、电路外形图引出端功能说明：各管脚功能如下：广州唯创科技有限公司ISD1420语音芯片资料
