语音集成电路(各种音乐片)介绍

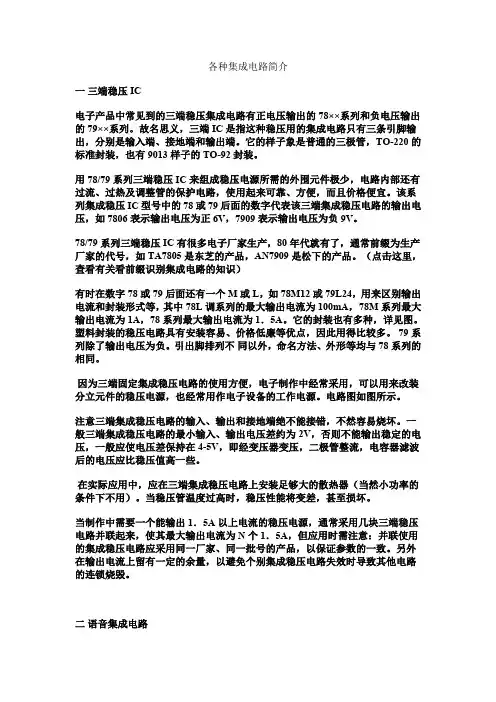

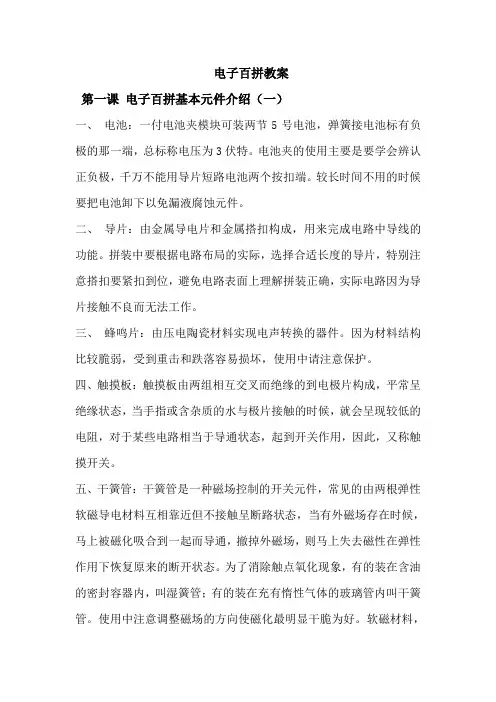

电子百拼教案第一课电子百拼基本元件介绍（一）一、电池：一付电池夹模块可装两节5号电池，弹簧接电池标有负极的那一端，总标称电压为3伏特。

电池夹的使用主要是要学会辨认正负极，千万不能用导片短路电池两个按扣端。

较长时间不用的时候要把电池卸下以免漏液腐蚀元件。

二、导片：由金属导电片和金属搭扣构成，用来完成电路中导线的功能。

拼装中要根据电路布局的实际，选择合适长度的导片，特别注意搭扣要紧扣到位，避免电路表面上理解拼装正确，实际电路因为导片接触不良而无法工作。

三、蜂鸣片：由压电陶瓷材料实现电声转换的器件。

因为材料结构比较脆弱，受到重击和跌落容易损坏，使用中请注意保护。

四、触摸板：触摸板由两组相互交叉而绝缘的到电极片构成，平常呈绝缘状态，当手指或含杂质的水与极片接触的时候，就会呈现较低的电阻，对于某些电路相当于导通状态，起到开关作用，因此，又称触摸开关。

五、干簧管：干簧管是一种磁场控制的开关元件，常见的由两根弹性软磁导电材料互相靠近但不接触呈断路状态，当有外磁场存在时候，马上被磁化吸合到一起而导通，撤掉外磁场，则马上失去磁性在弹性作用下恢复原来的断开状态。

为了消除触点氧化现象，有的装在含油的密封容器内，叫湿簧管；有的装在充有惰性气体的玻璃管内叫干簧管。

使用中注意调整磁场的方向使磁化最明显干脆为好。

软磁材料，在外加磁场中容易被磁化，但离开磁场就失去磁性的材料称为软磁材料，收音机磁棒天线也是软磁材料。

硬磁材料在强磁场被磁化后能保持磁性，例如，扬声器的磁钢等都属于硬磁材料可以代替磁铁完成磁控电路。

六、开关：开关用于控制电路的开启和关闭。

开关的种类繁多，电子百拼中的开关和电键都是电子电路中常用的开关，但是他们是低压小电流开关，而且没有保护装置，不能用于一般家用电器。

开关标识的“ON”表示开通的位置，“OFF”表示断开位置。

电路拼装前要处于断开位置，电路确认无误后才能接通开关。

电子百拼中开关元件又称拨动开关，能保留拨动后的开关位置。

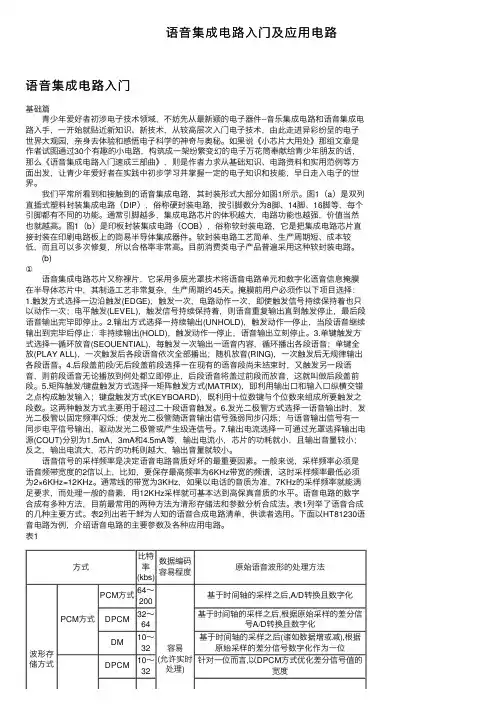

语⾳集成电路⼊门及应⽤电路语⾳集成电路⼊门基础篇 青少年爱好者初涉电⼦技术领域，不妨先从最新颖的电⼦器件--⾳乐集成电路和语⾳集成电路⼊⼿，⼀开始就贴近新知识、新技术，从较⾼层次⼊门电⼦技术，由此⾛进异彩纷呈的电⼦世界⼤观园，亲⾝去体验和感悟电⼦科学的神奇与奥秘。

如果说《⼩芯⽚⼤⽤处》那组⽂章是作者试图通过30个有趣的⼩电路，构筑成⼀架纷繁变幻的电⼦万花筒奉献给青少年朋友的话，那么《语⾳集成电路⼊门速成三部曲》，则是作者⼒求从基础知识、电路资料和实⽤范例等⽅⾯出发，让青少年爱好者在实践中初步学习并掌握⼀定的电⼦知识和技能，早⽇⾛⼊电⼦的世界。

我们平常所看到和接触到的语⾳集成电路，其封装形式⼤部分如图1所⽰。

图1（a）是双列直插式塑料封装集成电路（DIP），俗称硬封装电路，按引脚数分为8脚、14脚、16脚等，每个引脚都有不同的功能。

通常引脚越多，集成电路芯⽚的体积越⼤，电路功能也越强，价值当然也就越⾼。

图1（b）是印板封装集成电路（COB），俗称软封装电路，它是把集成电路芯⽚直接封装在印刷电路板上的简易半导体集成器件。

软封装电路⼯艺简单、⽣产周期短、成本较低，⽽且可以多次修复，所以合格率⾮常⾼。

⽬前消费类电⼦产品普遍采⽤这种软封装电路。

(b)① 语⾳集成电路芯⽚⼜称裸⽚，它采⽤多层光罩技术将语⾳电路单元和数字化语⾳信息掩膜在半导体芯⽚中，其制造⼯艺⾮常复杂，⽣产周期约45天。

掩膜前⽤户必须作以下项⽬选择：1.触发⽅式选择⼀边沿触发(EDGE)，触发⼀次，电路动作⼀次，即使触发信号持续保持着也只以动作⼀次；电平触发(LEVEL)，触发信号持续保持着，则语⾳重复输出直到触发停⽌，最后段语⾳输出完毕即停⽌。

2.输出⽅式选择⼀持续输出(UNHOLD)，触发动作⼀停⽌，当段语⾳继续输出到完毕后停⽌；⾮持续输出(HOLD)，触发动作⼀停⽌，语⾳输出⽴刻停⽌。

3.单键触发⽅式选择⼀循环放⾳(SEOUENTIAL)，每触发⼀次输出⼀语⾳内容，循环播出各段语⾳；单键全放(PLAY ALL)，⼀次触发后各段语⾳依次全部播出；随机放⾳(RING)，⼀次触发后⽆规律输出各段语⾳。

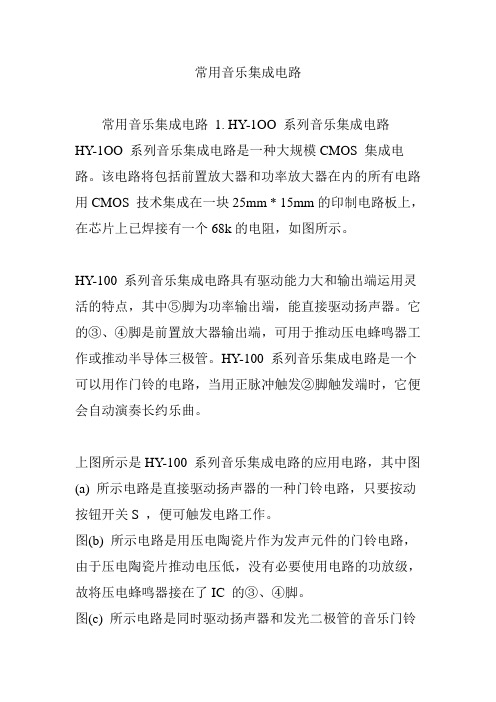

常用音乐集成电路常用音乐集成电路1. HY-1OO 系列音乐集成电路HY-1OO 系列音乐集成电路是一种大规模CMOS 集成电路。

该电路将包括前置放大器和功率放大器在内的所有电路用CMOS 技术集成在一块25mm * 15mm的印制电路板上，在芯片上已焊接有一个68k的电阻，如图所示。

HY-100 系列音乐集成电路具有驱动能力大和输出端运用灵活的特点，其中⑤脚为功率输出端，能直接驱动扬声器。

它的③、④脚是前置放大器输出端，可用于推动压电蜂鸣器工作或推动半导体三极管。

HY-100 系列音乐集成电路是一个可以用作门铃的电路，当用正脉冲触发②脚触发端时，它便会自动演奏长约乐曲。

上图所示是HY-100 系列音乐集成电路的应用电路，其中图(a) 所示电路是直接驱动扬声器的一种门铃电路，只要按动按钮开关S ，便可触发电路工作。

图(b) 所示电路是用压电陶瓷片作为发声元件的门铃电路，由于压电陶瓷片推动电压低，没有必要使用电路的功放级，故将压电蜂鸣器接在了IC 的③、④脚。

图(c) 所示电路是同时驱动扬声器和发光二极管的音乐门铃电路，发光二极管VD可随音乐旋律发光。

2. KD-156 音乐集成电路KD-156 音乐集成电路可发出"叮咚"及鸟鸣两种声响，音响纯正悦耳，是用来制作电子门铃的专用集成电路。

用KD-156集成电路制作的电子门铃电路，如下图所示。

图中的A 、B 端为两个触发信号输入端，A为正脉冲触发端，B为负脉冲触发端。

S1为按钮开关，S2为选择开关。

当S2 置于图示位置时，按动S1时A端和电源正极接通，IC被触发后输出鸟鸣信号，经VT1放大后推动扬声器发出鸟鸣声。

若将S2 拨向另一选择位置，在按动S1时，B端则和电源的负极接通，即获得负脉冲触发信号，在触发信号的作用下，扬声器可发出两声"叮咚"声响。

3. HY 系列音乐集成电路HY 系列音乐集成电路受触发后立即会输出音乐信号，奏鸣时间为20s。

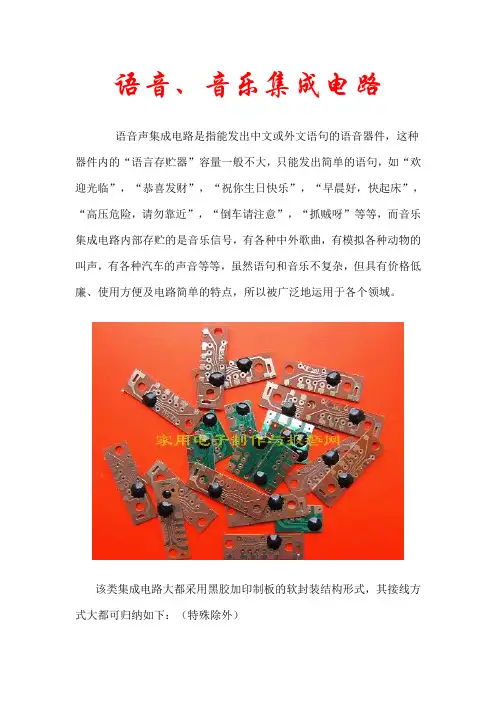

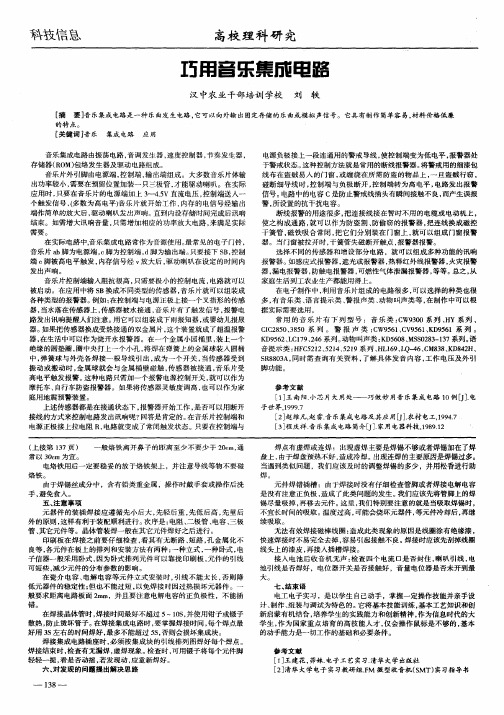

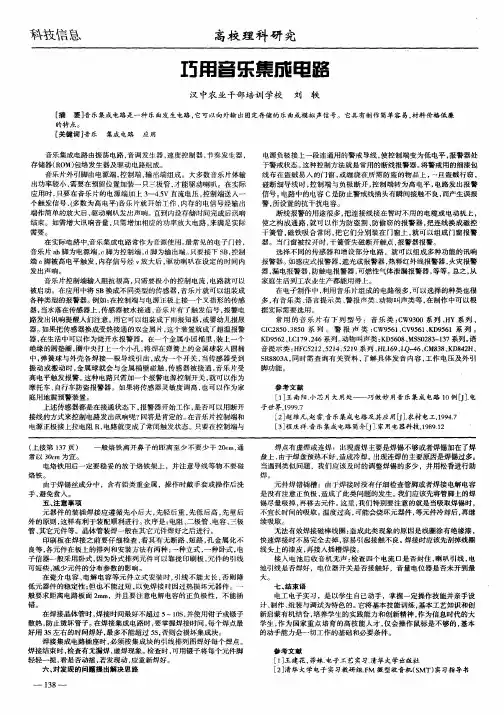

语音、音乐集成电路语音声集成电路是指能发出中文或外文语句的语音器件，这种器件内的“语言存贮器”容量一般不大，只能发出简单的语句，如“欢迎光临”，“恭喜发财”，“祝你生日快乐”，“早晨好，快起床”，“高压危险，请勿靠近”，“倒车请注意”，“抓贼呀”等等，而音乐集成电路内部存贮的是音乐信号，有各种中外歌曲，有模拟各种动物的叫声，有各种汽车的声音等等，虽然语句和音乐不复杂，但具有价格低廉、使用方便及电路简单的特点，所以被广泛地运用于各个领域。

该类集成电路大都采用黑胶加印制板的软封装结构形式，其接线方式大都可归纳如下：（特殊除外）正电源、触发端、信号端和地。

有的还需要接入振荡电阻，而这个电阻一般都直接焊在音乐集成电路的线路板上，对于该类电路的应用设计只需要为她提供电源（一般为3V左右），就可以在信号端输出所需要的音乐信号了。

最基本的应用电路为：对于有触发端的电路设计一般有两种启动方式：1、通过电子开关控制音乐集成电路的供电，从而控制音乐集成电路是否工作。

这种方式的电路设计，必须把触发端直接和正电源端相接，这样只要一向音乐集成电路供电，其触发端便得到一个触发信号，启动电路工作，这种方式只要一直保证向音乐集成电路供电，她便会反复地演凑；2、向触发端送入触发信号。

这种方式的电路设计要求让音乐集成电路始终接入电源，而通过外电路向其送入触发信号，从而启动电路工作。

这种方式每触发一次完成后便停止工作，当要求其连续工作时，必须在一个循环结束时，向其触发端送入触发信号才能进入下一个循环周期。

使用注意事项！！！由于电路采用CMOS封装，容易受外界静电影响而损坏，在焊接这类产品时，电烙铁最好外壳可靠接地，功率不要大于30W，同时焊接时间不能过长，否则容易使音乐集成电路上的铜皮脱落，重则损坏芯片，有条件的在焊接此类产品时，操作人员最好配带防静电装置！！！警车声音乐集成电路点击查看接线图1元/片1、铃儿响叮铛2、小星星3、十五的月亮4、妈妈好5、兰花草6、好人一生平安7、致爱丽丝8、天仙配9、生日歌10、渴望0.8元/片。

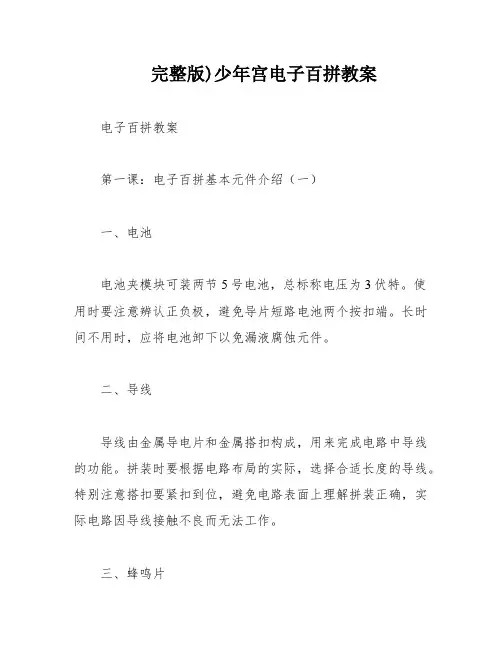

完整版)少年宫电子百拼教案电子百拼教案第一课：电子百拼基本元件介绍（一）一、电池电池夹模块可装两节5号电池，总标称电压为3伏特。

使用时要注意辨认正负极，避免导片短路电池两个按扣端。

长时间不用时，应将电池卸下以免漏液腐蚀元件。

二、导线导线由金属导电片和金属搭扣构成，用来完成电路中导线的功能。

拼装时要根据电路布局的实际，选择合适长度的导线。

特别注意搭扣要紧扣到位，避免电路表面上理解拼装正确，实际电路因导线接触不良而无法工作。

三、蜂鸣片蜂鸣片是一种由压电陶瓷材料实现电声转换的器件。

使用时要注意保护，避免受到重击和跌落。

四、触摸开关触摸开关由两组相互交叉而绝缘的电极片构成。

平常呈绝缘状态，当手指或含杂质的水与极片接触时，就会呈现较低的电阻，对于某些电路相当于导通状态，起到开关作用。

因此，也称为触摸开关。

五、干簧管干簧管是一种磁场控制的开关元件。

常见的由两根弹性软磁导电材料互相靠近但不接触呈断路状态，当有外磁场存在时，马上被磁化吸合到一起而导通，撤掉外磁场，则马上失去磁性，在弹性作用下恢复原来的断开状态。

使用时要注意调整磁场的方向，使磁化最明显干脆为好。

六、开关开关用于控制电路的开启和关闭。

电子百拼中的开关和电键都是电子电路中常用的开关，但它们是低压小电流开关，没有保护装置，不能用于一般家用电器。

开关标识的“ON”表示开通的位置，“OFF”表示断开位置。

电路拼装前要处于断开位置，电路确认无误后才能接通开关。

电子百拼中的开关元件又称拨动开关，能保留拨动后的开关位置。

电键也是开关的一种，但是电键靠手指用力按下接通触点，一旦松开电路就断开，许多触发电路都使用类似电键原理的开关。

发光二极管是一种半导体二极管，具有单向导电特性。

使用时需要按照标注的极性接入电路，否则不会导通发光。

发光二极管是半导体器件，承受的电流非常有限，通常需要在电路中接入保护电阻限制电流以防损坏。

除了红色、绿色和黄色外，还有能发出白色、蓝色、紫色、红外线等不同种类的发光二极管。

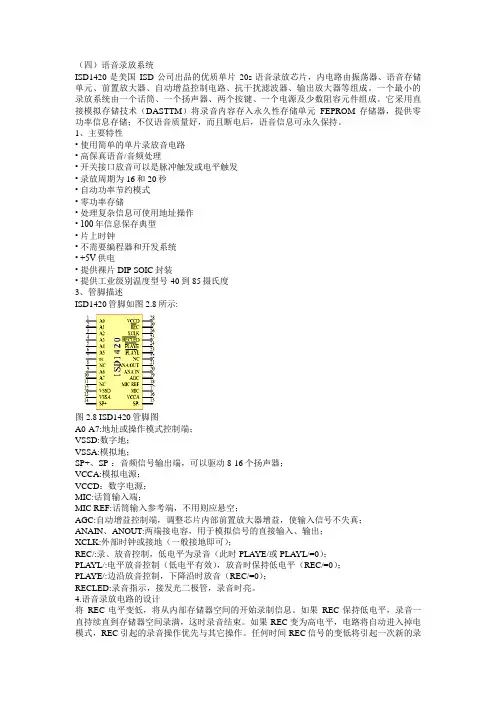

（四）语音录放系统ISD1420是美国ISD公司出品的优质单片20s语音录放芯片，内电路由振荡器、语音存储单元、前置放大器、自动增益控制电路、抗干扰滤波器、输出放大器等组成。

一个最小的录放系统由一个话筒、一个扬声器、两个按键、一个电源及少数阻容元件组成。

它采用直接模拟存储技术（DASTTM）将录音内容存入永久性存储单元FEPROM存储器，提供零功率信息存储；不仅语音质量好，而且断电后，语音信息可永久保持。

1、主要特性• 使用简单的单片录放音电路• 高保真语音/音频处理• 开关接口放音可以是脉冲触发或电平触发• 录放周期为16和20秒• 自动功率节约模式• 零功率存储• 处理复杂信息可使用地址操作• 100年信息保存典型• 片上时钟• 不需要编程器和开发系统• +5V供电• 提供裸片DIP SOIC封装• 提供工业级别温度型号-40到85摄氏度3、管脚描述ISD1420管脚如图2.8所示:图2.8 ISD1420管脚图A0-A7:地址或操作模式控制端；VSSD:数字地；VSSA:模拟地；SP+、SP-：音频信号输出端，可以驱动8-16个扬声器；VCCA:模拟电源；VCCD：数字电源；MIC:话筒输入端；MIC REF:话筒输入参考端，不用则应悬空；AGC:自动增益控制端，调整芯片内部前置放大器增益，使输入信号不失真；ANAIN、ANOUT:两端接电容，用于模拟信号的直接输入、输出；XCLK:外部时钟或接地（一般接地即可）；REC/:录、放音控制，低电平为录音（此时PLAYE/或PLAYL/=0）；PLAYL/:电平放音控制（低电平有效），放音时保持低电平（REC/=0）；PLAYE/:边沿放音控制，下降沿时放音（REC/=0）；RECLED:录音指示，接发光二极管，录音时亮。

4.语音录放电路的设计将REC电平变低，将从内部存储器空间的开始录制信息。

如果REC保持低电平，录音一直持续直到存储器空间录满，这时录音结束。

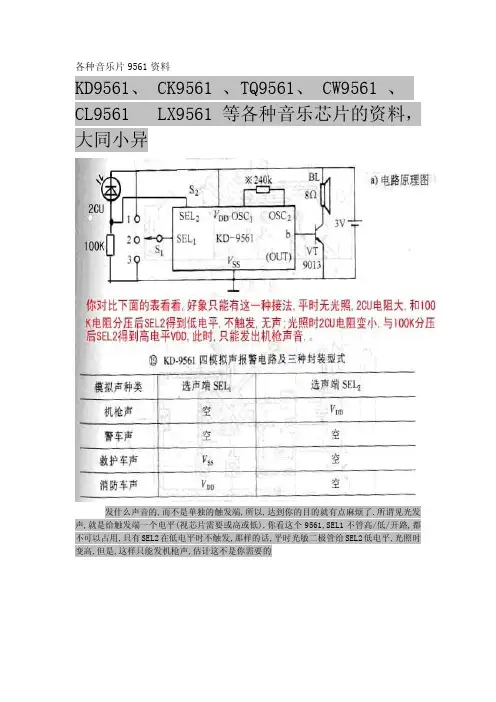

各种音乐片9561资料
KD9561、 CK9561 、TQ9561、 CW9561 、CL9561 LX9561 等各种音乐芯片的资料，大同小异
发什么声音的,而不是单独的触发端,所以,达到你的目的就有点麻烦了.所谓见光发声,就是给触发端一个电平(视芯片需要或高或低),你看这个9561,SEL1不管高/低/开路,都不可以占用,只有SEL2在低电平时不触发,那样的话,平时光敏二极管给SEL2低电平,光照时变高,但是,这样只能发机枪声,估计这不是你需要的
COMS集成电路应用注意事项
1.每一产品使用前，需详细阅读说明书，注意其工作条件及外围电路配置、极性、参数。

以免因操作、装配不当而造成集成电路的软击穿或永久性损坏。

2.焊接时，烙铁选择须小于30W，并有良好的外壳接地。

在电路上停留时间应尽可能短，一般勿超过2秒。

3.焊接时请勿用焊油或焊膏。

如确有需要，使用后将焊油擦净。

KD9561的16中声响表：。

第____周第____次课系主任审核签字：___________
【新课讲授】
2．HY-100型音乐集成电路片
HY-100型音乐集成电路片的外型和引脚功能如图10.2所示。

HY-100型音乐集成电路片是一个可以用作门铃的电路，可直接驱动2.5英寸的动线圈式扬声器发声。

当HY-100型音乐集成电路片受到脉冲信号触发时，就会自动演奏长约20 s的乐曲。

如果要改变演奏乐曲的速度，则只需要改变电阻R的阻值即可。

3．CH-105型音乐集成电路片电路
CH-105型音乐集成电路片的外型和引脚功能如图10.3所示。

CH-105型音乐集成电路片的接法简单，合上电源开关电路就可以工作，进行乐曲的演奏，无须有外触发信号。

发声元件采用
CW9561型音乐集成电路片是一种能发出警报声、汽笛声、警车声、机枪声的四声音乐集成电路片。

当开关S2分别置于A、B、C位置时, 电路可发出警报声、汽笛声、警车声；当开关S1闭合时，不论S2置于何处，电路均发出连续的机枪声。

还有一种CW9561型音乐集成电路片，S2为一个双刀四掷开关，当S2置于不同的挡位时，电路就会发出警报声、汽笛声、警车声和机枪声。
