WT588D语音芯片及模块详细资料

WT588D可擦写语音芯片工业自动化教程栏 2009-11-14 15:22 阅读305 评论0字号：大中小WT588D的优势：1、由于是FLASH，可以重复多次擦写，而且价钱便宜，特别适合初期开发者和电子爱好者。

2、开发工具十分简便，就一个USB mini下载器。

3、支持ISP编程，不需要将芯片与现场环境相分离，更换语音与程序升级都容易。

4、配备学习资料：范例程序，应用案例,电路图免费赠送。

5、开发成功后，前期少批量时可用FLASH的，等市场成熟大规模推出时，可考虑掩膜，价钱骤降1/2～1/3，而电路特性、音质、管脚完全不变。

6、WT588D可以作单片机实现控制功能。

如果你的产品中需要实现“控制＋语音”的功能，用WT588D正合适，连单片机都省了。

这是在降低体积与成本,提高利润率。

7、按客户需要，可提供电路板形式的模块，也可以提供芯片组方案。

方式灵活。

ü内置ROM，最长支持400秒（@6K采样）。

采样率支持6K～22KüDAC输出：13Bit，PWM输出：12Bit。

ü内置0.5W功放，可直接推动0.5W/8Ω扬声器；ü支持加载MP3/WAV/WMA三种音频格式；ü工作电压：DC2.8V～5.5V；ü静态休眠电流：<10uA；ü可通过电脑软件，随意组合语音，可插入静音，插入的静音不占用内存的容量，一个已加载语音可重复调用到多个地址，重复调用的，不占空间；üUSB下载方式，支持在线下载/ISP下载；即便是在W588D通电的情况下，也一样可以正常下载数据到FLASHü7种控制方式：MP3控制模式、按键控制模式、3×8矩阵控制模式、并口控制模式、一线串口控制模式、三线串口控制模式以及三线串口控制I/O口扩展输出模式；ü掩膜后的管脚与芯片封装一致，不用更改电路。

且不用焊接FLASHü最多可加载500段语音；210段可控制地址位，单个地址位最多可加载128段语音，地址位内的语音组合播放；。

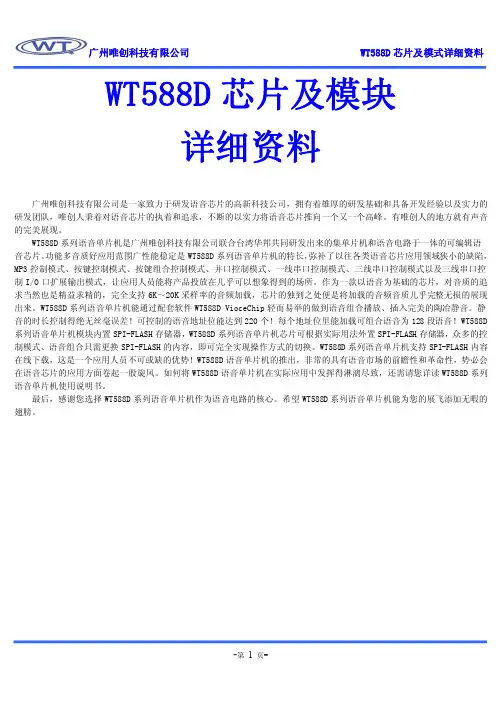

WT588D语⾳芯⽚及模块详细资料-唯创虹泰WT588D下载测试⼯具介绍⽬录1、WTV-S1下载器 (2)1.1、WTV-S1下载操作 (2)1.2、WTV-S1测试操作 (2)1.2.1、WTV-S1通电 (2)1.2.2、⾳频输出 (2)1.2.3、按键操作 (3)1.3、在线下载 (3)2、WT588D Mini Download V1.1下载器 (4)2.1、WT588D Mini Download V1.1描述 (4)2.2、WT588D Mini Download V1.1下载操作 (4)2.3、WT588D Mini Download V1.1 测试操作 (5)2.3.1、WT588D Mini Download V1.1通电 (5)2.3.2、WT588D Mini Download V1.1⾳频输出 (5)2.3.3、各种输出模式测试 (5)2.3.4、在线下载 (5)3、WT588D Mini Download V1.2下载器 (6)3.1、WT588D Mini Download V1.2描述 (6)3.2、WT588D Mini Download V1.2图解 (6)4、WT588D⼀拷⼋编程器 (7)4.1、WT588D⼀拷⼋编程器描述 (7)4.2、WT588D⼀拷⼋编程器图解 (7)4.3、WT588D⼀拷⼋编程器拷贝操作 (8)4.3.1、电脑到拷贝机下载（当前版本不⽀持此功能） (8)4.3.2、脱机⼀拷⼋下载 (8)4.3.3、脱机在线下载 (8)4.4、WT588D⼀拷⼋编程器⾳频输出 (8)4.5、WT588D⼀拷⼋编程器测试操作 (8)5、测试信息总汇 (9)5.1、按键控制模式测试 (9)5.2、MP3控制模式测试 (9)5.3、并⼝控制模式测试 (9)5.4、⼀线串⼝控制模式测试 (10)5.5、三线串⼝控制模式测试 (10)5.6、三线串⼝控制I/O⼝扩展输出模式测试 (10)5.7、3×8矩阵按键控制模式测试 (11)5.8、模块放置 (11)6、下载器使⽤注意事项 (11)1、WTV-S1下载器1.1、WTV-S1下载操作WTV-S1下载器是WT588D的下载信息⼯具之⼀，WTV-S1有着价格便宜，体积⼩等特点。

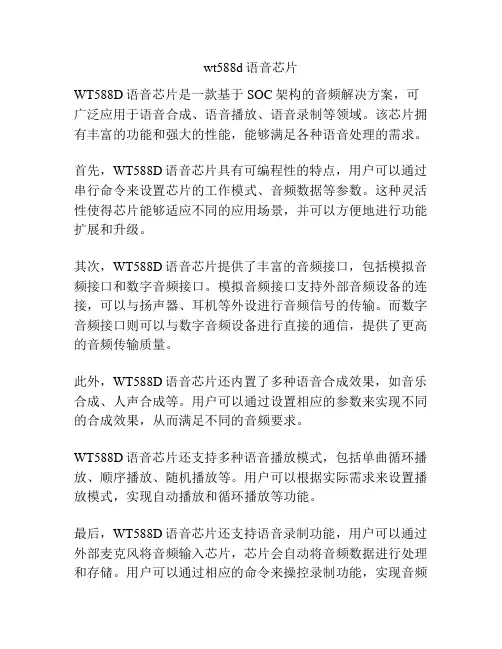

wt588d语音芯片
WT588D语音芯片是一款基于SOC架构的音频解决方案，可广泛应用于语音合成、语音播放、语音录制等领域。

该芯片拥有丰富的功能和强大的性能，能够满足各种语音处理的需求。

首先，WT588D语音芯片具有可编程性的特点，用户可以通过串行命令来设置芯片的工作模式、音频数据等参数。

这种灵活性使得芯片能够适应不同的应用场景，并可以方便地进行功能扩展和升级。

其次，WT588D语音芯片提供了丰富的音频接口，包括模拟音频接口和数字音频接口。

模拟音频接口支持外部音频设备的连接，可以与扬声器、耳机等外设进行音频信号的传输。

而数字音频接口则可以与数字音频设备进行直接的通信，提供了更高的音频传输质量。

此外，WT588D语音芯片还内置了多种语音合成效果，如音乐合成、人声合成等。

用户可以通过设置相应的参数来实现不同的合成效果，从而满足不同的音频要求。

WT588D语音芯片还支持多种语音播放模式，包括单曲循环播放、顺序播放、随机播放等。

用户可以根据实际需求来设置播放模式，实现自动播放和循环播放等功能。

最后，WT588D语音芯片还支持语音录制功能，用户可以通过外部麦克风将音频输入芯片，芯片会自动将音频数据进行处理和存储。

用户可以通过相应的命令来操控录制功能，实现音频
的录制和保存。

总之，WT588D语音芯片以其丰富的功能和强大的性能，成为了语音处理领域的一款重要解决方案。

无论是在语音合成、语音播放还是语音录制等方面，该芯片都能够提供稳定、高质量的音频处理效果。

随着技术的不断创新和发展，相信
WT588D语音芯片还将会有更广阔的应用前景。

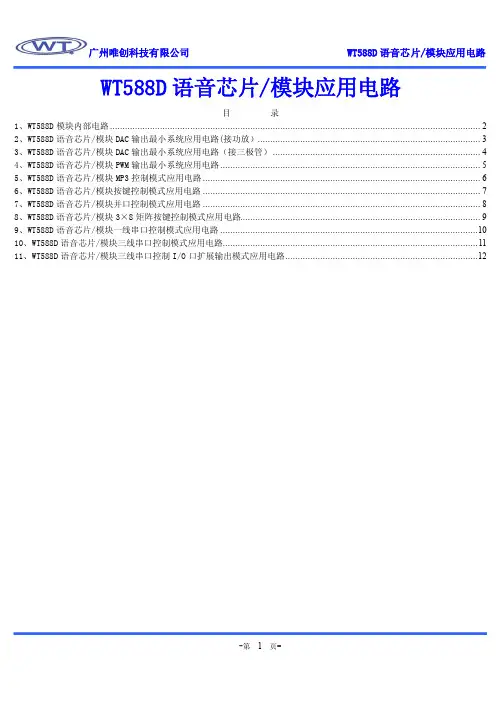

WT588D语音芯片/模块应用电路目录1、WT588D模块内部电路 (2)2、WT588D语音芯片/模块DAC输出最小系统应用电路(接功放） (3)3、WT588D语音芯片/模块DAC输出最小系统应用电路（接三极管） (4)4、WT588D语音芯片/模块PWM输出最小系统应用电路 (5)5、WT588D语音芯片/模块MP3控制模式应用电路 (6)6、WT588D语音芯片/模块按键控制模式应用电路 (7)7、WT588D语音芯片/模块并口控制模式应用电路 (8)8、WT588D语音芯片/模块3×8矩阵按键控制模式应用电路 (9)9、WT588D语音芯片/模块一线串口控制模式应用电路 (10)10、WT588D语音芯片/模块三线串口控制模式应用电路 (11)11、WT588D语音芯片/模块三线串口控制I/O口扩展输出模式应用电路 (12)1、WT588D模块内部电路WT588D-16PIN模块 WT588D-28PIN模块WT588D模块内部包含了FLASH存储器和相关的外围电路，只需要在外部接上控制端、电源及扬声器，就能进行工作。

BUSY指示：BUSY端接上发光二极管就能显示语音的播放状态，可以从电脑软件上设置为语音播放时点亮或语音播放时熄灭。

供电：模块在5V供电时，串两个二极管到VCC端，模块在3V供电时，可直接把电源接到VCC端。

PWM音频输出：直接驱动扬声器的方式，扬声器两端接PWM+和PWM-，此状态输出时，PWM+/PWM-两端不可短路、不可接电容电阻到地。

如需采用此状态外接功放，可用差分方式输出到功放。

DAC音频输出：外接功放驱动扬声器方式，不可直接驱动扬声器。

PWM+/DAC端做音频输出，PWM-端腾空。

DAC端需接一个1.2K电阻和104电容到地，再把音频输出给功放。

2、WT588D语音芯片/模块DAC输出最小系统应用电路(接功放）电路图中，虚线内部为WT588D模块，使用模块方案时，只需考虑虚线外部的电路。

WT588D語音燒錄器操作說明書目錄A.軟體安裝 (3)B.硬體介紹 (7)C.操作步驟 (8)1.點選進入A22-0031 WT588D語音燒錄器→燒錄軟體資料夾裡。

2.點選WT588D VoiceChip.exe3.使用WIN7的用戶在點選完會出現「使用者帳戶控制」的確認視窗，按下「是(Y)」確認。

4.等待準備安裝的進度視窗。

5.點選「Next >」。

6. 進入使用協定說明，先點選「I accept the terms in the License agreement」，再點選「Next＞」。

7. 先輸入使用著名稱(User Name)與企業名稱(Organization)，再選擇安裝使用對像為任何人(Anyone who uses this computer(all users))或只有自己使用(Only for me)，最後再點選「Next＞」。

8. 選擇安裝軟體的資料夾路徑，可點選「Change…」改變安裝路徑，選完後點選「Next ＞」。

9. 點選標準安裝(Typical)選項，然後再點選「Next ＞」。

10. 前面的選項都確認無誤後，點選「Install」開始安裝。

11. 開始安裝，稍待一會兒就會看到進度bar在移動，表示正在安裝。

12. 安裝完成，點選「Finish」離開安裝程式。

以下為WT588D語音燒錄器各部圖解。

圖片說明：●紅框1：為控制埠引出排針，上排為控制埠排針，從左到右依次為P00、P01、P02、P03、P04、P05、P06、P07、P10、P11、P12（WT588D語音模組只有用到P00~P03）。

下排全為GND。

●DAC音源輸出埠：為3.5mm圓孔座，在圓孔座上方位置有排針，使用DAC輸出時需將短路夾(jumper)接上，PWM輸出時務必斷開。

●PWM音源輸出埠：可外接喇叭。

●SPI外接埠：提供線上下載輸出埠，把相關引線接到應用WT588D外掛SPI-Flash接腳上，再從電腦軟體上操作軟體進行下載即可。

WT588D VoiceChip使用说明书WT588D VoiceChip软件是广州唯创电子有限公司根据WT588D语音芯片/模块特性开发出来的相对应配套软件，能极大程度的拓展WT588D语音芯片/模块的各项功能，在最短的时间内完成WT588D语音芯片/模块的各种编程工作，且操作界面简单，编辑过程方便，完全的可视化傻瓜式操作，不需要懂得任何编程方法，都能轻易的操作WT588D VoiceChip软件，使用它对WT588D语音芯片/模块各种控制模式程序的写入、语音的替换、组合，音频输出模式的设置等。

目 录1、软件安装 (2)2、软件操作 (4)2.1、软件界面介绍 (4)2.1.1、操作区域介绍 (4)2.1.2、软件主界面操作按键说明 (4)2.2、新建工程 (5)2.3、设置存储器容量大小 (5)2.4、装载语音 (6)2.5、选择控制模式 (7)2.5.1、一线串口模式 (8)2.5.2、三线串口模式 (9)2.5.3、MP3模式 (10)2.5.4、按键模式 (11)2.5.5、3×8矩阵按键模式 (12)2.5.6、并口模式 (13)2.6、音频输出模式设置 (14)2.7、BUSY设置 (14)2.8、地址语音 (14)2.9、插入静音 (15)2.10、删除音频 (15)2.11、编译工程 (16)2.12、下载工程 (16)2.13、操作步骤框图 (19)1、软件安装软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe 四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe 为软件英文界面安装。

为了方便讲解操作方法，这里选择安装中文版本，双击setup_C.exe,进入安装向导状态。

确定继续安装此软件，选择点击“下一步”，想放弃此次安装，可点击“取消”或者点击“×”。

引脚标号简述功能描述1 /RESET /RESET 复位脚，低电平保持≥5ms有效2 DAC DAC DAC音频输出脚，需要从软件设置DAC输出才生效3 PWM+ PWM+ PWM+音频输出脚，需要从软件设置PWM输出才生效4 PWM- PWM- PWM-音频输出脚，需要从软件设置PWM输出才生效5 P14 DI 脚6 P13 DO SPI-FLASH数据输出脚7 P16 CLK SPI-FLASH时钟脚8 GND GND 地线脚9 P15 CS SPI-FLASH片选脚10 P03 K4/CLK/DATA 按键/三线时钟/一线数据输入脚11 P02 K3/CS 按键/三线片选输入脚12 P01 K2/DATA 按键/三线数据输入脚13 P00 K1 按键输入脚14 VCC VCC 存储器电源输入脚15 BUSY BUSY 语音播放忙信号输出脚16 VDD VDD 数字电源输入脚3、WT588D语音芯片选型。

16PIN模块跟28PIN均可外挂2～32Mbit SPI-FLASH。

型号FLASH 控制端口封装形式按键模式并口模式3×8矩阵按键MP3模式一线串口三线串口WTW5 00-16 16M 4 16PIN模块OK ————OK OK OK8、引脚详细描述K1～K10的使用K1～K10被定义为控制端口按键触发控制端，所对应控制端口分别为P00～P07、P10和P11。

通过K1～K10拉低相关控制端口的电平或往相关控制端口输入脉冲，就可达到控制触发语音播放的效果。

按键K0～K9的触发模式可以被设置为无效按键、脉冲可重复触发、脉冲不可重复触发、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、停止、播放/暂停、音量+、音量-及播放/停止等15种触发方式。

-第11 页-广州唯创电子有限公司WT588D 语音芯片及模块详细资料12.2、一线串口控制汇编程序说明：此程序跟《WT588D语音芯片及模块应用电路》中的一线串口控制模式应用电路相对应。

wt588d工作原理WT588D是一种语音芯片，具有强大的音频处理和语音合成功能。

它的工作原理是通过与外部控制器的通信来实现音频的播放和语音合成。

WT588D芯片内部集成了存储器、控制逻辑、音频处理和语音合成电路等核心部件，它可以通过串行通信接口与外部控制器进行数据交换。

控制器可以向WT588D芯片发送指令，控制其播放存储在内部存储器中的音频数据，也可以发送文本数据给WT588D芯片，让它进行语音合成。

WT588D芯片的内部存储器可以存储多个音频文件，每个文件的长度可以达到几分钟甚至更长。

控制器可以根据需要选择播放哪个音频文件，并控制音频的播放速度、音量等参数。

WT588D芯片内部的音频处理电路可以对输入的音频信号进行处理，包括音频解码、音频放大等功能，以确保音频的质量和稳定性。

同时，WT588D芯片还具有多种音效处理功能，可以对音频信号进行特殊效果的加工，如回声、混响等。

WT588D芯片的另一个重要功能是语音合成。

控制器可以向WT588D芯片发送文本数据，WT588D芯片会根据文本内容进行语音合成，并将合成的语音数据发送给外部音频输出接口。

这样就可以实现将文字转化为语音的功能。

在实际应用中，WT588D芯片可以广泛应用于各种语音提示设备、语音导航系统、语音广告播放器等领域。

它通过简单的串口通信接口，方便地与外部控制器进行连接，实现了高质量的音频处理和语音合成功能。

总结起来，WT588D芯片是一种功能强大的语音芯片，它通过与外部控制器的通信来实现音频的播放和语音合成。

它内部集成了存储器、控制逻辑、音频处理和语音合成电路等核心部件，可以广泛应用于各种语音提示设备和语音导航系统中。

通过简单的串口通信接口，可以方便地与外部控制器进行连接，实现高质量的音频处理和语音合成功能。

wt588d工作原理
WT588D是一款常用的语音芯片，它可以实现语音播放、录制、存储等功能。

WT588D的工作原理主要包括以下几个方面：
1. 控制芯片与WT588D的通信
WT588D需要通过控制芯片（如单片机）来实现控制。

控制芯片通过串口与WT588D进行通信，发送指令来控制WT588D的工作状态。

2. 语音数据的存储
WT588D内部有一块闪存芯片，用于存储语音数据。

用户可以通过软件将需要播放的语音数据下载到WT588D的闪存芯片中。

WT588D 支持多种格式的语音文件，如MP3、WAV等。

3. 语音数据的解码
WT588D内部有一块解码芯片，用于将存储在闪存芯片中的语音数据进行解码。

解码后的语音数据可以通过WT588D的音频输出接口输出到扬声器或耳机中。

4. 控制语音播放
WT588D可以通过控制芯片发送指令来控制语音的播放。

用户可以通过指令来选择需要播放的语音文件、设置音量、控制播放速度等。

总的来说，WT588D的工作原理比较简单，但是需要掌握一定的串口通信和语音文件格式的知识。

在实际应用中，用户需要根据具体的需求来编写控制程序，实现各种功能。

除了WT588D，市面上还有很多其他的语音芯片，如ISD1820、APR9600等。

每种语音芯片的工作原理都有所不同，用户需要根据具体的需求来选择合适的芯片。

WT588D软件使用说明书WT588D VoiceChip软件是我公司依照WT588D语音芯片/模块特性开发出来的相对应配套软件，能极大程度的拓展WT588D 语音芯片/模块的各项功能，在最短的时刻内完成WT588D语音芯片/模块的各种编程工作，且操作界面简单，编辑过程方便，完全的可视化傻瓜式操作，不需要明白得任何编程方法，都能轻易的操作WT588D VoiceChip软件，使用它对WT588D语音芯片/模块各种操纵模式程序的写入、语音的替换、组合，音频输出模式的设置等。

目录1、软件安装 (2)2、软件操作 (4)2.1、软件界面介绍 (4)2.1.1、操作区域介绍 (4)2.1.2、软件主界面操作按键讲明 (4)2.2、新建工程 (5)2.3、设置储备器容量大小 (5)2.4、装载语音 (6)2.5、选择操纵模式 (7)2.5.1、一线串口模式 (8)2.5.2、三线串口模式 (9)2.5.3、MP3模式 (10)2.5.4、按键模式 (11)2.5.5、3×8矩阵按键模式 (12)2.5.6、并口模式 (13)2.6、音频输出模式设置 (13)2.7、BUSY设置 (14)2.8、地址语音 (14)2.9、插入静音 (15)2.10、删除音频 (15)2.11、编译工程 (16)2.12、下载工程 (16)2.13、操作步骤框图 (19)1、软件安装软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe为软件英文界面安装。

为了方便讲解操作方法，那个地点选择安装中文版本，双击setup_C.exe,进入安装向导状态。

确定连续安装此软件，选择点击“下一步”，想舍弃此次安装，可点击“取消”或者点击“×”。

WT588D语音芯片/模块应用电路目 录1、WT588D模块内部电路 (3)1.1、WTW-16P模块内部电路 (3)1.2、WTW-28P模块内部电路 (4)2、WT588D-18P应用电路 (5)2.1、WT588D-18P按键控制PWM输出应用电路 (5)2.2、WT588D-18P按键控制DAC输出（接三极管）应用电路 (6)2.3、WT588D-18P按键控制DAC输出（接功放）应用电路 (7)2.4、WT588D-18P一线串口控制PWM输出应用电路 (8)2.5、WT588D-18P三线串口PWM输出应用电路 (9)3、WT588D-20SS应用电路 (10)3.1、WT588D-20SS按键控制PWM输出应用电路 (10)3.2、WT588D-20SS按键控制DAC输出（接三极管）应用电路 (11)3.3、WT588D-20SS按键控制DAC输出（接功放）应用电路 (12)3.4、WT588D-20SS一线串口PWM输出应用电路 (13)3.5、WT588D-20SS三线串口PWM输出应用电路 (14)4、WT588D-32L应用电路 (15)4.1、WT588D-32L按键控制PWM输出应用电路 (15)4.2、WT588D-32L按键控制DAC输出（接三极管）应用电路 (16)4.3、WT588D-32L按键控制DAC输出（接功放）应用电路 (17)4.4、WT588D-32L MP3控制PWM输出应用电路 (18)4.5、WT588D-32L 3×8矩阵按键控制PWM输出应用电路 (19)4.6、WT588D-32L并口控制PWM输出应用电路 (20)4.7、WT588D-32L一线串口控制PWM输出应用电路 (21)4.8、WT588D-32L三线串口控制PWM输出应用电路 (22)4.9、WT588D-32L三线串口控制控制端口扩展输出应用电路 (23)5、WTW-16P应用电路 (24)5.1、WTW-16P按键控制PWM输出应用电路 (24)5.2、WTW-16P按键控制DAC输出（接三极管）应用电路 (24)5.3、WTW-16P按键控制DAC输出（接功放）应用电路 (25)5.4、WTW-16P一线串口控制PWM输出应用电路 (26)5.5、WTW-16P三线串口PWM输出应用电路 (26)6、WTW-28P应用电路 (27)6.1、WTW-28P按键控制PWM输出应用电路 (27)6.2、WTW-28P按键控制DAC输出（接三极管）应用电路 (28)6.3、WTW-28P按键控制DAC输出（接功放）应用电路 (29)6.4、WTW-28P MP3控制PWM输出应用电路 (30)6.5、WTW-28P 3×8矩阵按键控制PWM输出应用电路 (30)6.6、WTW-28P并口控制PWM输出应用电路 (31)6.7、WTW-28P一线串口控制PWM输出应用电路 (31)6.8、WTW-28P三线串口控制PWM输出应用电路 (32)6.9、WTW-28P三线串口控制控制端口扩展输出应用电路 (33)7、DAC（外接功放）输出外围电路 (33)8、按键触发电路 (34)8.1、单键实现单曲循环播放/停止功能 (34)8.2、先复位后电平触发电路 (34)WT588D模块目前有WTW-16P（16脚模块）及WTW-28P（28脚模块）两种。

WT588D工作原理一、简介WT588D是一款用于音频播放的单片机模块。

它采用高速32位DSP处理器和外接Flash存储芯片，可以播放多种格式的音频文件，并支持语音合成功能。

本文将详细介绍WT588D的工作原理。

二、WT588D模块的组成WT588D模块由核心芯片、存储芯片、音频前端模块和控制模块组成。

1. 核心芯片WT588D采用一颗高性能的32位DSP处理器，该处理器具有强大的数据处理能力和丰富的外设接口，可以完成音频解码、文件读写、外设控制等功能。

2. 存储芯片为了存储音频文件，WT588D使用了外接的Flash存储芯片。

Flash存储芯片具有较大的容量、快速的读写速度和良好的耐久性，可以完美满足音频播放的需求。

3. 音频前端模块音频前端模块是WT588D的重要组成部分，它主要包括音频输入、放大和输出等功能。

音频输入部分负责接收外部音频信号，放大部分负责放大信号，输出部分负责将放大后的信号输出到扬声器。

4. 控制模块控制模块是WT588D的灵魂，它接收外部的控制信号，并根据信号对核心芯片进行控制。

通过控制模块，可以实现音频文件的选择、播放、暂停、停止等功能。

三、WT588D的工作原理WT588D的工作可以分为三个主要阶段：初始化、文件加载和音频播放。

1. 初始化在使用WT588D之前，需要进行初始化配置。

初始化的主要目的是将WT588D模块的工作状态设置为初始状态，以便进一步进行文件加载和音频播放操作。

初始化包括设置控制模块的初始状态、设置音频输入和输出参数等步骤。

2. 文件加载在WT588D模块中，音频文件是通过外接的Flash存储芯片进行存储的。

文件加载的过程就是将指定的音频文件从Flash存储芯片读取到WT588D的内存中。

为了提高读取速度，WT588D通常会采用高速缓存的方式对文件进行加载。

3. 音频播放音频播放是WT588D的核心功能，它通过控制模块接收外部的控制信号来实现。

当接收到播放指令后，WT588D从内存中读取音频数据，并进行解码和放大处理。

WT588D语音提示器V21WT588D语音提示器V2.1使用说明书1、产品特性支持USB在线下载数据；采用WT588D语音芯片作为语音处理核心；支持2～32M bit SPI-FLASH，语音长度可达到1000秒（6KHz采样率）；4路控制端输入，可控制单段语音循环播放；音质清晰，组合效果好；音频输出功率30W/8Ω（MONO）；工作电压DC9～24V。

2、电气参数工作电压：DC9～24V静态电流：≤110mA工作电流：≤800mA音频声道：单声道音频输出功率：30W/8Ω（MONO）3、接线说明WT588D语音提示器V2.1正面WT588D语音提示器V2.1左侧WT588D语音提示器V2.1右侧序号接口说明备注1 电源指示电源输入状态指示2 BUSY指示语音播放状态指示3 K1 按键1，按下后循环播放地址0语音4 K2 按键2，按下后循环播放地址1语音5 K3 按键3，按下后循环播放地址2语音6 K4 按键4，按下后循环播放地址3语音7 电源开关电源控制8 电池输入电池电源输入输入电压DC9-24V9 DC输入DC电源输入输入电压DC9-24V10 USB接口USB下载口配合软件可更换语音11 音频输出外接喇叭输出功率30W/8Ω12 音量调节音量控制旋钮，向右旋动增大音量4、软件操作界面由于WT588D语音提示板需要用到WT588D下载板及WT588D VoiceChip软件下载语音内容，因此首先介绍WT588D VoiceChip软件的安装使用。

4.1、安装软件软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe为软件英文界面安装。

为了方面讲解操作方法，这里选择安装中文版本，双击setup_C.exe,进入安装向导状态。

wt588d工作原理wt588d是一种音频模块，具有广泛的应用领域。

它采用数字和模拟混合的工作原理，能够实现音频的录制、存储和播放功能。

下面将详细介绍wt588d的工作原理及其在各个领域的应用。

wt588d的工作原理主要分为三个模块：音频输入模块、存储模块和音频输出模块。

首先，音频输入模块负责将外部音频信号转换为数字信号。

这一模块通常由麦克风或其他音频输入设备组成，它能够将声音转换为电信号，并经过模拟数字转换器(ADC)转换为数字信号。

接下来，数字信号被存储到wt588d的存储模块中。

这个模块通常是一个闪存芯片，能够将数字信号存储起来，以便后续的播放。

wt588d的存储容量通常为几十秒到几分钟不等，可以根据实际需求进行扩展。

音频输出模块将存储的数字信号转换为模拟信号，通过扬声器播放出来。

这一模块通常由数字模拟转换器(DAC)和功放电路组成，能够将数字信号转换为模拟信号，并放大到适当的音量。

wt588d的工作原理使其具有广泛的应用领域。

首先，在电子产品中，wt588d可以用于语音提示、音乐播放、闹钟等功能。

比如，在智能家居系统中，wt588d可以用于语音提示用户操作的结果，提供更加人性化的交互体验。

在电子玩具中，wt588d可以播放各种声音效果，增加趣味性和娱乐性。

wt588d还可以应用于广告宣传和商业推广。

通过录制各种宣传语音，wt588d可以在商场、超市等场所播放，吸引顾客的注意力，提升品牌形象和销售额。

在展览会和展览活动中，wt588d可以用于展示产品信息和公司介绍，吸引观众的兴趣。

wt588d还可以应用于教育领域。

通过录制课程内容，wt588d可以在学校、培训机构等场所播放，帮助学生更好地理解和记忆知识点。

同时，wt588d还可以用于学习外语发音，提供语音示范和练习。

总结起来，wt588d是一种功能强大的音频模块，具有广泛的应用领域。

它采用数字和模拟混合的工作原理，能够实现音频的录制、存储和播放功能。
