多角度对比数据中心常见的三种走线方式数据中心走线的三方式，我们本期来对比下，机房项目经常会遇到的。
一、三种走线方式的施工图片
1、下走线（地板下走线）
2、天花吊顶上走线
3、机柜顶部走线

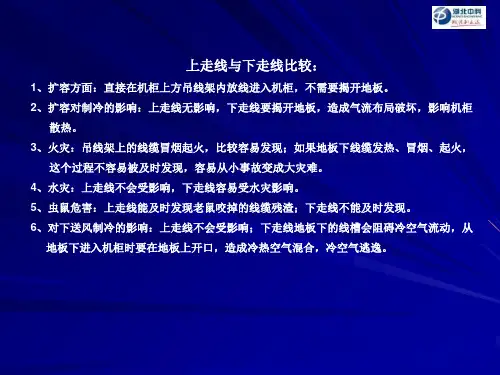

二、三种走线方式对比三种走线方式对比：
通过上面的比较，毫无疑问，机柜顶部走线模式是最有优势的，给用户带来很多好处，包括维护方便、扩容方便等、安全可靠等。
对于机柜顶部走线模式，如果使用名牌厂商的标准机柜，可以免工具安装各种组件。
如遇到非标准机柜，高度不一致，有好几种办法可以解决。
第一种，定做机柜走线槽，保持和标准机柜安装走线槽后高度平齐。
第二种，如果非标准机柜高度差的太多，不适合机柜顶部走线，可以采取从旁边的机柜借用线缆的办法。
线缆可以从地板和机柜底部之间的空隙敷设并上行进入机柜。
机房布线规范目录机房布线规范1目录3第一章总则4第二章机房环境要求5第三章机架基本要求7第四章设备机架安装及摆放标准8第一节设备安装前要求8第二节机架加固与防震8第三节设备机架安装8第四节外围终端设备9第五节电缆走线架(走线槽道)9第五章机房线缆要求10第一节信号线缆布放要求10第二节电源线布放要求10第三节尾纤布放要求12第六章标签规范13第一节线缆标签格式13第二节设备标签17第一章总则第一条为了加强机房通信质量管理，为数据设备提供安全、稳定、标准、优质的机房环境，根据相关法律、法规及信息产业部政策文件，结合运达实际情况制定本规范。
第二条本规范适用于机房，作为数据机房建设和管理相关依据。
第三条本规范未涉及到的内容应当在保证机房安全、稳定、标准、优质的原则下协商实施，并将此类问题及解决方案及时上报有限公司，以备今后修订规范时参考补充。
第四条本规范的解释权所属有限公司网络部。
第五条本规范自发布之日起执行。
第二章机房环境要求第六条机房应提供公共操作间及工作区，用于设备调试及维护，以尽量减少维护人员进入设备区。
有条件的机房可以考虑设置辅房，用于工程期间设备的临时存放。
第七条为了适应运达数据业务的迅速发展，数据机房应设置维护专区，用于放置试点设备。
对维护专区具体要求如下：1.物理区域的隔离：由于试点设备经常需要进行现场维护测试，为了确保整体网络安全，维护专区应与其他区域物理隔离。
2.专用的网络接入设备：为了尽可能减少试点设备对运营网络的影响，维护专区应通过专门的设备接入运营网络。
网络接入设备需具备安全隔离的能力。
3.试点设备测试结束后，如果正式投入运营，需要割接出维护专区，纳入正常运营网络统一管理。
第八条机房不应有易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。
第九条机房所有门窗应密封，同时避免阳光直射，以减少尘埃、噪音等外来干扰，机房各门及走道的尺寸应保证设备运输方便。
机房弱电随着电子机房应用范围的日益扩大，对机房的功能需求也越来越多,机房建设的内容逐渐扩展到许多弱电的子系统，许多新技术、新产品逐渐在机房内得到广泛应用,这就进一步扩大和完善了机房的功能,顺应了计算机和通信行业的飞速发展.本章着重介绍在机房建设中普遍应用的综合布线、门禁、闭路监控、机房环境动力监控、系统集成、KVM以及机房常用的视频监视显示设备。
第一节综合布线一、综合布线简介综合布线是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道.它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
它的核心就是“综合”，也就是各个弱电系统均可用综合布线系统进行信息传输。
传统布线的不足主要表现在：不同应用系统（电话、计算机系统、局域网、楼宇自控系统等）的布线各自独立，不同的设备采用不同的传输线缆构成各自的网络,同时，连接线缆的插座、模块及配线架的结构和生产标准不同，相互之间达不到共用的目的,加上施工时期不同，致使形成的布线系统存在极大差异，难以互换通用.传统布线方式由于没有统一的设计，施工、使用和管理都不方便。
当工作场所需要重新规划，设备需要更换、移动或增加时,只能重新敷设线缆，重新安装插头、插座，并需中断办公,布线工作既费时又耗资，而且效率很低.因此，传统的布线不利于布线系统的综合利用和管理，限制了应用系统的变化以及网络规模的扩充和升级.综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容,模块化扩展与更新，系统灵活重组的可能性。
既为用户创造了现代信息系统环境,强化了控制与管理，又为用户节约了费用,保护了投资.综合布线系统已成为现代化建筑的重要组成部分。
传统的布线是总线拓扑结构，而综合布线是星形拓扑结构，在房间的各个位置留有充足的端口可供选择，而且每个房间都有预留线缆，扩展空间大,便于集中控制及统一管理。

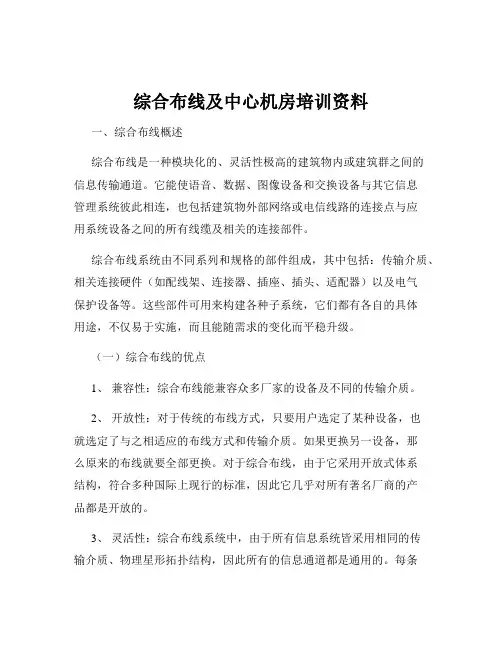

综合布线及中心机房培训资料一、综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
（一）综合布线的优点1、兼容性：综合布线能兼容众多厂家的设备及不同的传输介质。
2、开放性：对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输介质。
如果更换另一设备，那么原来的布线就要全部更换。
对于综合布线，由于它采用开放式体系结构，符合多种国际上现行的标准，因此它几乎对所有著名厂商的产品都是开放的。
3、灵活性：综合布线系统中，由于所有信息系统皆采用相同的传输介质、物理星形拓扑结构，因此所有的信息通道都是通用的。
每条信息通道可支持电话、传真、多用户终端。
另外，所有设备的开通及更改均不需要改变布线，只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可。
4、可靠性：综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道。
所有线槽和相关连接件均通过 ISO 认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统布线全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，这就为链路的运行维护及故障检修提供了方便，从而保障了应用系统的可靠运行。
5、先进性：综合布线采用光纤与双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按八芯双绞线配置。
5 类双绞线带宽可达 100MHz，6 类双绞线带宽可达 250MHz。
