电动机强化训练题

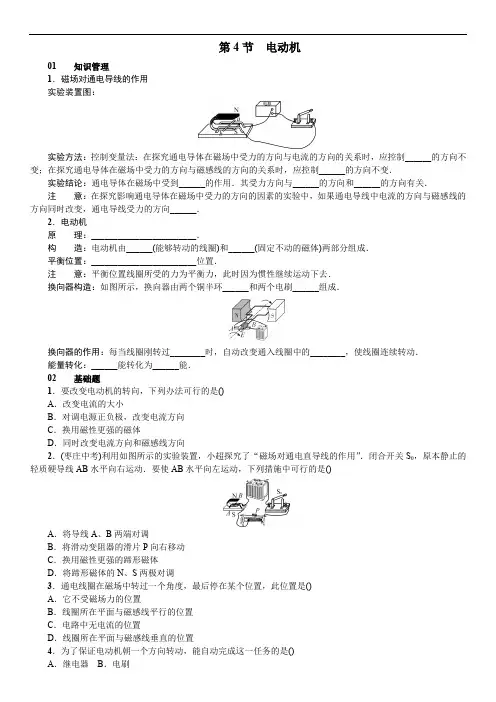

第4节 电动机

01 知识管理

1．磁场对通电导线的作用

实验装置图：

实验方法：控制变量法：在探究通电导体在磁场中受力的方向与电流的方向的关系时，应控制______的方向不变；在探究通电导体在磁场中受力的方向与磁感线的方向的关系时，应控制______的方向不变．

实验结论：通电导体在磁场中受到______的作用．其受力方向与______的方向和______的方向有关．

注 意：在探究影响通电导体在磁场中受力的方向的因素的实验中，如果通电导线中电流的方向与磁感线的方向同时改变，通电导线受力的方向______．

2．电动机

原 理：________________________．

构 造：电动机由______(能够转动的线圈)和______(固定不动的磁体)两部分组成．

平衡位置：________________________位置．

注 意：平衡位置线圈所受的力为平衡力，此时因为惯性继续运动下去．

换向器构造：如图所示，换向器由两个铜半环______和两个电刷______组成．

换向器的作用：每当线圈刚转过________时，自动改变通入线圈中的________，使线圈连续转动．

能量转化：______能转化为______能．

02 基础题

1．要改变电动机的转向，下列办法可行的是()

A．改变电流的大小

B．对调电源正负极，改变电流方向

C．换用磁性更强的磁体

D．同时改变电流方向和磁感线方向

2．(枣庄中考)利用如图所示的实验装置，小超探究了“磁场对通电直导线的作用”．闭合开关S0，原本静止的轻质硬导线AB水平向右运动．要使AB水平向左运动，下列措施中可行的是()

A．将导线A、B两端对调

B．将滑动变阻器的滑片P向右移动

C．换用磁性更强的蹄形磁体

D．将蹄形磁体的N、S两极对调

3．通电线圈在磁场中转过一个角度，最后停在某个位置，此位置是()

A．它不受磁场力的位置

B．线圈所在平面与磁感线平行的位置

题型序号试题答案1 当三相异步电动机负载减少时，其功率因数降低对2 电动机起动时间的长短与频率高低有直接关系错3 三相交流电动机定子绕组是三相对称绕组， 每相绕组匝数相等，每相轴线间隔180°对

4 三相异步电动机单相运行是指该电动机定子回路两相断开错

5 三相异步电动机负载和空载下起动，其起动电流大小相等。对

6三相异步电动机降压启动是为了减小启动电流，同时增加启动转矩。错7同步电动机的励磁方式中包括无刷励磁对8异步电动机的转差率即转子转速与同步转速之差值对转子转速比值。错

91. 并励直流电动机运行时，其负载电路（ ）。 A、不能短路 B、可以短路 C、不能突然短路C

102. 单相异步电动机通入单相交流电产生的磁场是（）。A、旋转磁场； B、单相脉动磁场；C、恒定磁场；D、单相磁场。A

113. 当电源电压突然降低或瞬时消失时，为保证重要负荷的电动机的自起动，对不重要的负荷或一般用电负荷或线路应装设（ ），作用于跳闸。 A、过电流保护 B、电流速断保护 C、低电压保护C

124. 当端电压下降时，异步电动机的最大电磁转矩将（）。A、下降；B、上升；C、不变；D、与电压成反比。A

135. 当异步电动机的负荷超载时，其启动转矩将（ ）。A、愈大；B、愈小； C、与负载轻重无关。C

146. 电动机在运行中，从系统吸收无功功率，其作用是（）。 A: 建立磁场； B: 进行电磁能量交换； C: 既建立磁场又进行能量交换。C

157. 电机铁芯常采用硅钢片叠装而成，是为了（ ）。A、便于运输；B、节省材料；C、减少铁芯损耗；D、增加机械强度。C

168. 对电动机绕组进行浸漆处理的目的是（ ）。A、加强绝缘强度、改善电动机的散热能力以及提高绕组机械强度 B、加强绝缘强度、改善电动机的散热能力以及提高绕组的导电性能 C、加强绝缘强度、提高绕组机械强度，但不利于散热 D、改善电动机的散热能力以及提高绕组机械强度，并增加美观。A

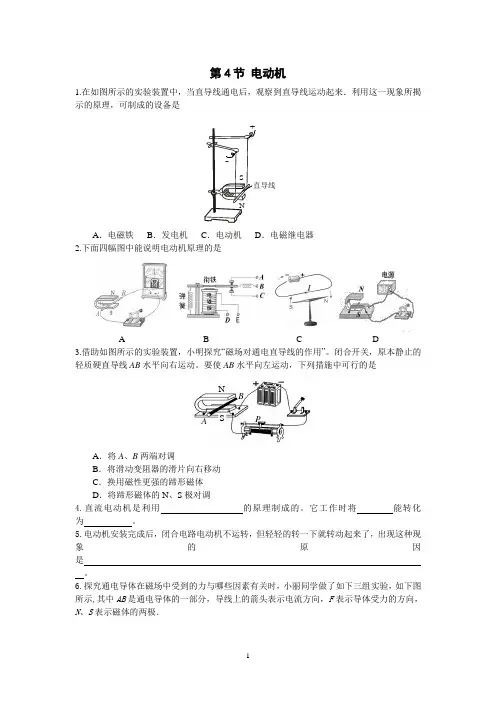

1 第4节 电动机

1.在如图所示的实验装置中，当直导线通电后，观察到直导线运动起来．利用这一现象所揭示的原理，可制成的设备是

A．电磁铁 B．发电机 C．电动机 D．电磁继电器

2.下面四幅图中能说明电动机原理的是

A B C D

3.借助如图所示的实验装置，小明探究“磁场对通电直导线的作用”。闭合开关，原本静止的轻质硬直导线AB水平向右运动。要使AB水平向左运动，下列措施中可行的是

A．将A、B两端对调

B．将滑动变阻器的滑片向右移动

C．换用磁性更强的蹄形磁体

D．将蹄形磁体的N、S极对调

4.直流电动机是利用 的原理制成的。它工作时将 能转化为 。

5.电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是 。

6.探究通电导体在磁场中受到的力与哪些因素有关时，小丽同学做了如下三组实验，如下图所示,其中AB是通电导体的一部分，导线上的箭头表示电流方向，F表示导体受力的方向，N、S表示磁体的两极． N

S A B

P +

-

N S 直导线

2

⑴通过实验（a）和（b）说明，通电导体在磁场中的受到力方向与 的方向有关．

⑵通过实验（a）和（c）说明，通电导体在磁场中的受到力方向与 的方向有关．

7.一台直流电动机的额定电压是220V，额定功率是5.5kW，它正常工作时的电流是多大？连续工作2小时耗电多少？

第 1 页 共 2 页 人教版九年级物理全一册《20.4电动机》同步练习题带答案

【知识构建】

知识点1 磁场对电流的作用

1.通电导体在磁场里 。

2.通电导体在磁场里受力的方向,跟 和 有关。

3.通电导体在磁场中受力运动时,消耗了 能,得到了 能,因此是由电能转化为机械能。

知识点2 电动机

1.直流电动机构造:主要由 、铁圈、 和电刷等部件构成,我们通常把电动机中能够转动的部分叫 ,固定不动的部分叫 。

2.工作原理:直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的,它在工作时将 能转化为 能。

3.换向器作用:当线圈刚转过 位置时,换向器就能自动改变线圈中的 ,使线圈继续转动。

电动机是利用 (选填“电流的磁效应”“磁场对电流的作用”或“电磁感应现象”)工作的。如图所示,如果要改变电动机的转动方向,则需要改变 的方向。当线圈转至平衡位置时,线圈 (选填“受力”或“不受力”)的作用。

【培优精讲】

培优点 通电导体在磁场中受力情况的影响因素

例 在如图所示的实验装置中,当给金属棒通电时,观察到金属棒在轨道上运动起来。此实验现象说明 。实验中将磁极对调,观察金属棒的运动情况,这样操作是为了探究 ,当滑动变阻器的滑片向左移动后,金属棒的移动速度将

(选填“变大”“变小”或“不变”)。 第 2 页 共 2 页

参考答案

知识构建

知识点1

1.受到力的作用

2.电流方向 磁场

3.电 机械

知识点2

1.磁铁 换向器 转子 定子

2.电 机械

3.平衡 电流方向

进阶练习

磁场对电流的作用 电流或磁场 受力

培优精讲

例 通电导体在磁场中受力的作用 通电导线在磁场中受力方向与磁场方向的关系

变大

【解析】给金属棒通电时,金属棒在轨道上运动起来,说明通电导体在磁场中受力的作用;将磁极上下对调,观察金属棒的运动情况,这样操作是为了探究通电导线在磁场中受力方向与磁场方向的关系;由电路图可知,当滑动变阻器的滑片向左移动后,滑动变阻器接入电路的阻值变小,由欧姆定律可知,电路电流变大,因此通电导体受到磁场力的作用变大,则金属棒移动的速度将变大。
