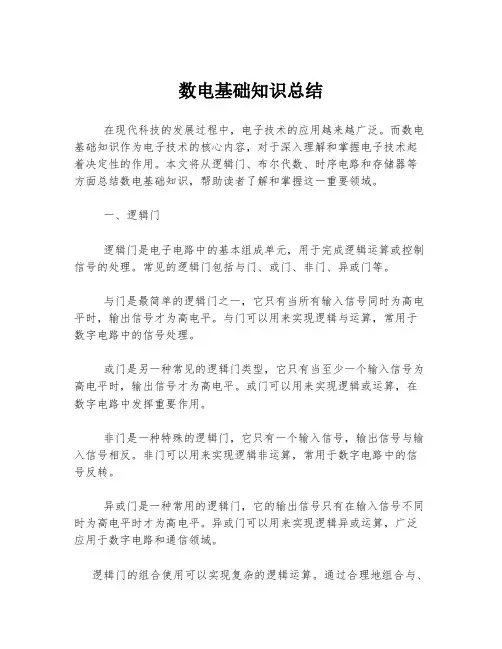

数电基础知识总结在现代科技的发展过程中，电子技术的应用越来越广泛。
而数电基础知识作为电子技术的核心内容，对于深入理解和掌握电子技术起着决定性的作用。
本文将从逻辑门、布尔代数、时序电路和存储器等方面总结数电基础知识，帮助读者了解和掌握这一重要领域。
一、逻辑门逻辑门是电子电路中的基本组成单元，用于完成逻辑运算或控制信号的处理。
常见的逻辑门包括与门、或门、非门、异或门等。
与门是最简单的逻辑门之一，它只有当所有输入信号同时为高电平时，输出信号才为高电平。
与门可以用来实现逻辑与运算，常用于数字电路中的信号处理。
或门是另一种常见的逻辑门类型，它只有当至少一个输入信号为高电平时，输出信号才为高电平。
或门可以用来实现逻辑或运算，在数字电路中发挥重要作用。
非门是一种特殊的逻辑门，它只有一个输入信号，输出信号与输入信号相反。
非门可以用来实现逻辑非运算，常用于数字电路中的信号反转。
异或门是一种常用的逻辑门，它的输出信号只有在输入信号不同时为高电平时才为高电平。
异或门可以用来实现逻辑异或运算，广泛应用于数字电路和通信领域。
逻辑门的组合使用可以实现复杂的逻辑运算。
通过合理地组合与、或、非和异或门等基本逻辑门，我们可以灵活地设计各种电子电路，从简单的开关控制到复杂的计算机处理。
二、布尔代数布尔代数是逻辑运算的一种数学表示方法，由英国数学家布尔提出。
它用0和1来表示逻辑变量的取值，0表示假，1表示真。
布尔代数通过逻辑运算符（与、或、非）和运算规则描述逻辑运算的过程。
逻辑运算符有三种基本形式：与运算（表示为∧或·），或运算（表示为∨或+），非运算（表示为¬）。
运算规则主要包括交换律、结合律、分配律、德摩根定律等。
布尔代数广泛应用于逻辑电路的设计和分析中。
通过布尔代数的运算规则，我们可以简化逻辑电路的复杂度，提高电路的设计效率，并保证电路的正确性和稳定性。
三、时序电路时序电路是一种特殊的数字电路，用于处理和存储时间相关的信号。

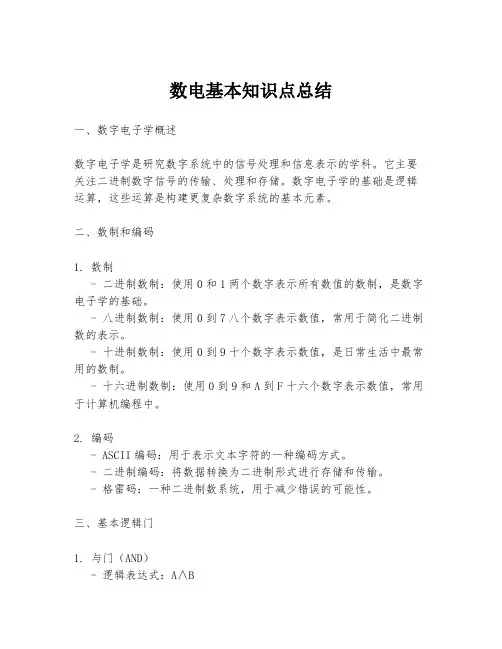

数电基本知识点总结一、数字电子学概述数字电子学是研究数字系统中的信号处理和信息表示的学科。
它主要关注二进制数字信号的传输、处理和存储。
数字电子学的基础是逻辑运算，这些运算是构建更复杂数字系统的基本元素。
二、数制和编码1. 数制- 二进制数制：使用0和1两个数字表示所有数值的数制，是数字电子学的基础。
- 八进制数制：使用0到7八个数字表示数值，常用于简化二进制数的表示。
- 十进制数制：使用0到9十个数字表示数值，是日常生活中最常用的数制。
- 十六进制数制：使用0到9和A到F十六个数字表示数值，常用于计算机编程中。
2. 编码- ASCII编码：用于表示文本字符的一种编码方式。
- 二进制编码：将数据转换为二进制形式进行存储和传输。
- 格雷码：一种二进制数系统，用于减少错误的可能性。
三、基本逻辑门1. 与门（AND）- 逻辑表达式：A∧B- 输出为真（1）仅当所有输入都为真。
2. 或门（OR）- 逻辑表达式：A∨B- 输出为真（1）只要至少有一个输入为真。
3. 非门（NOT）- 逻辑表达式：¬ A- 输出为真（1）当输入为假（0）时。
4. 异或门（XOR）- 逻辑表达式：A⊕B- 输出为真（1）当输入不相同时。
四、组合逻辑组合逻辑是指输出仅依赖于当前输入的逻辑电路。
这些电路不包含存储元件，因此没有记忆功能。
1. 逻辑门的组合- 通过基本逻辑门的组合，可以构建更复杂的逻辑函数。
2. 多级逻辑- 多个逻辑门按层次结构连接，形成复杂的逻辑电路。
3. 逻辑表达式简化- 使用布尔代数规则简化逻辑表达式，优化电路设计。
五、时序逻辑时序逻辑电路的输出不仅依赖于当前的输入，还依赖于过去的输入（即电路的历史状态）。
1. 触发器（Flip-Flop）- 基本的时序逻辑元件，能够存储一位二进制信息。
2. 计数器（Counter）- 顺序记录输入脉冲的数量，常用于定时和计数。
3. 寄存器（Register）- 由一系列触发器组成，用于存储多位二进制信息。
数电知识点总结数电（数位电子）是一门研究数字电子技术的学科，涉及到数字电路、数字信号处理、数字系统等多个方面的知识。
数字电子技术已经成为现代电子工程技术的基础，并且在通信、计算机、控制、显示、测量等领域都有广泛的应用。
本文将从数字电路、数字信号处理和数字系统三个方面对数电的知识点进行总结。
1. 数字电路数字电路是将数字信号作为输入、输出，通过逻辑门、存储器等数字元器件完成逻辑运算和信息处理的电路。
数字电路是实现数字逻辑功能的基本组成单元，包括组合逻辑电路和时序逻辑电路两种类型。
1.1 组合逻辑电路组合逻辑电路是由若干逻辑门进行组合而成的电路，其输出仅取决于当前输入的组合，不受到电路内过去的状态的影响。
组合逻辑电路主要包括门电路（与门、或门、非门等）、编码器、译码器、多路选择器、加法器、减法器等。
常用的集成逻辑门有 TTL、CMOS、ECL、IIL 四种族类。
常见的集成逻辑门有 TTL、 CMOS、 ECL、 IIL 四种。
1.2 时序逻辑电路时序逻辑电路是组合电路与触发器相结合，结构复杂。
时序逻辑电路主要包括触发器、寄存器、计数器、移位寄存器等。
在传统的 TTL 集成电路中，触发器主要有 RS 触发器、 JK触发器、 D 触发器和 T 触发器四种。
在 CMOS 集成电路中一般用 T 触发器，D 触发器和 JK 触发器等。
2. 数字信号处理数字信号处理（DSP）是利用数字计算机或数字信号处理器对连续时间的信号进行数字化处理，包括信号的采样、量化和编码、数字滤波、谱分析、数字频率合成等基本处理方法。
数字信号处理已广泛应用于通信、音频、视频、雷达、医学影像等领域。
2.1 信号采样和量化信号采样是将连续时间信号转换为离散时间信号的过程，采样频率必须高于信号频率的两倍才能保证信号的完全重构。
信号量化是将采样得到的连续幅度信号转换为一个有限数目的离散的幅度值的过程，量化误差会引入信号失真。
2.2 数字滤波数字滤波是利用数字计算机对数字信号进行特定频率成分的增益或者衰减的处理过程。
