第一节钢的分类 钢的化学成分对钢材性能的影响

建筑钢材钢材的冶炼与分类生产方法对钢材性能的影响1.氧气转炉法 2.平炉法 3.电炉法

钢的分类按化学成分分类1.碳素钢 2.合金钢

按脱氧程度分类1.沸腾钢 2.镇静钢 3.半镇静钢 4.特殊镇静钢

按用途分类1.结构钢 2.工具钢 3.特殊性能钢

建筑钢材的主要技术性能力学性能抗拉性能(低碳钢的拉伸过程分为以下四个阶段）1.弹性阶段 2.屈服阶段 3.强化阶段 4.颈缩阶段

冲击韧性冲击韧性是指钢材在冲击荷载作用下抵抗塑性变形和断裂的能力。

疲劳强度

硬度钢材抵抗硬物压入时产生局部变形的能力778

工艺性能冷弯性能钢材在常温下受弯曲变形的能力

焊接性能

冷加工性能及时效处理1.冷加工强化处理 2.时效

化学成分对钢材性能的影响碳决定钢材性能的重要元素

硫、磷钢中的有害元素，FeS熔点低，钢材热加工或接可时，易使其内部产生裂纹，引起钢材断裂，这种现象称为热脆性。

氧、氮钢中的有害元素，在钢中大部分是以非金属化合物的形式存在

硅、锰在钢精炼时为了脱氧去硫而加入的元素。

铝、钛、钒、铌强脱氧剂，适量加入钢里，可改善钢的组织，细化晶粒，显著提高强度和改善韧性。

建筑钢材的标准与选用钢结构用钢碳素结构钢牌号及其表示方法

技术要求1.化学成分 2.力学性能

碳素钢的选用Q195和Q215

Q235

Q275

低合金高强度结构钢牌号及其表示方法

技术要求

性能

钢筋混凝土结构用钢热轧钢筋1.热轧光圆钢筋 2.热轧带肋钢筋

冷轧带肋钢筋

冷拔低碳钢丝

预应力混凝土用钢丝及钢绞线

建筑钢材的锈蚀与防止钢材的锈蚀1.化学锈蚀 2.电化学锈蚀

防止钢材锈蚀的措施1.加入合金元素 2.表面处理 3.设置阳极或阴极保护

2.3影响钢材力学性能的因素

影响钢材力学性能的因素有：

化学成分 冶金和轧制过程 时效 冷作硬化 温度

应力集中和残余应力 复杂应力状态

1. 化学成分

钢的基本元素为铁（Fe），普通碳素钢中占99%，此外还有碳（C）、硅（Si）、锰（Mn）等杂质元素，及硫（S）、磷（P）、氧（O）、氮（N）等有害元素，这些总含量约1%，但对钢材力学性能却有很大影响。

碳：除铁以外最主要的元素。碳含量增加，使钢材强度提高，塑性、韧性，特别是低温冲击韧性下降，同时耐腐蚀性、疲劳强度和冷弯性能也显著下降，恶化钢材可焊性，增加低温脆断的危险性。一般建筑用钢要求含碳量在0.22%以下，焊接结构中应限制在0.20%以下。

硅：作为脱氧剂加入普通碳素钢。适量硅可提高钢材的强度，而对塑性、冲击韧性、冷弯性能及可焊性无显著的不良影响。一般镇静钢的含硅量为0.10%～0.30%，含量过高（达1%），会降低钢材塑性、冲击韧性、抗锈性和可焊性。

锰：是一种弱脱氧剂。适量的锰可有效提高钢材强度，消除硫、氧对钢材的热脆影响，改善钢材热加工性能，并改善钢材的冷脆倾向，同时不显著降低钢材的塑性、冲击韧性。普通碳素钢中锰的含量约为0.3%～0.8%。含量过高（达1.0%～1.5%以上）使钢材变脆变硬，并降低钢材的抗锈性和可焊性。

硫：有害元素。引起钢材热脆，降低钢材的塑性、冲击韧性、疲劳强度和抗锈性等。一般建筑用钢含硫量要求不超过0.055%，在焊接结构中应不超过0.050%。

磷：有害元素。虽可提高强度、抗锈性，但严重降低塑性、冲击韧性、冷弯性能和可焊性，尤其低温时发生冷脆，含量需严格控制，一般不超过0.050%，焊接结构中不超过0.045%。

氧：有害元素。引起热脆。一般要求含量小于0.05%。

氮：能使钢材强化，但显著降低钢材塑性、韧性、可焊性和冷弯性能，增加时效倾向和冷脆性。一般要求含量小于0.008%。

钢的五大元素

引言

钢是一种重要的金属材料，广泛应用于建筑、交通、机械制造等领域。它具有优异的力学性能和耐腐蚀性，被誉为现代工业文明的基石之一。钢的组成主要包括铁和碳，但除此之外，还存在着其他几个重要的元素对钢材的性能产生着深远影响。这些元素被称为钢的五大元素，分别是碳、硅、锰、磷和硫。

本文将详细介绍每个元素在钢中的作用及其对钢材性能的影响。

1. 碳（C）

碳是构成钢材最重要的元素之一，它可以通过控制含碳量来调节钢材的硬度和强度。在低碳钢中，碳含量通常在0.05%以下；而高碳钢中，碳含量可以达到0.6%以上。

• 硬度：增加碳含量可以提高钢材的硬度。这是因为碳原子可以在晶格中形成固溶体，并增加晶格间距离，使得晶体结构更加紧密，从而增加了钢材的硬度。

• 强度：碳的存在可以增加钢材的强度。碳原子可以与铁原子形成固溶体，并生成强化相，如Fe3C（渗碳体），从而增加钢材的强度。

• 韧性：适量的碳含量可以提高钢材的韧性。过高或过低的碳含量都会降低钢材的韧性。

2. 硅（Si）

硅是一种常见的合金元素，在钢中起到多种作用。

• 脱氧剂：硅可以作为脱氧剂，与氧反应生成SiO2，有效地除去钢中的氧化物。这有助于提高钢材的纯净度和耐蚀性。

• 弥散剂：硅能够与其他合金元素形成固溶体，改善晶界结构，提高钢材的强度和韧性。

• 抑制晶粒长大：适量添加硅可以抑制晶粒长大，细化晶粒尺寸，从而提高钢材在高温下的力学性能。

3. 锰（Mn）

锰是一种重要的合金元素，在钢中起到多种作用。

• 强化剂：锰能够与铁形成固溶体，并生成强化相，如MnS（硫化锰）和Mn3N（氮化锰），从而提高钢材的强度和硬度。

• 脱氧剂：锰可以作为脱氧剂，与氧反应生成MnO，有效地除去钢中的氧化物。这有助于提高钢材的纯净度和耐蚀性。 • 抑制晶粒长大：适量添加锰可以抑制晶粒长大，细化晶粒尺寸，从而提高钢材在高温下的力学性能。

4. 磷（P）

.

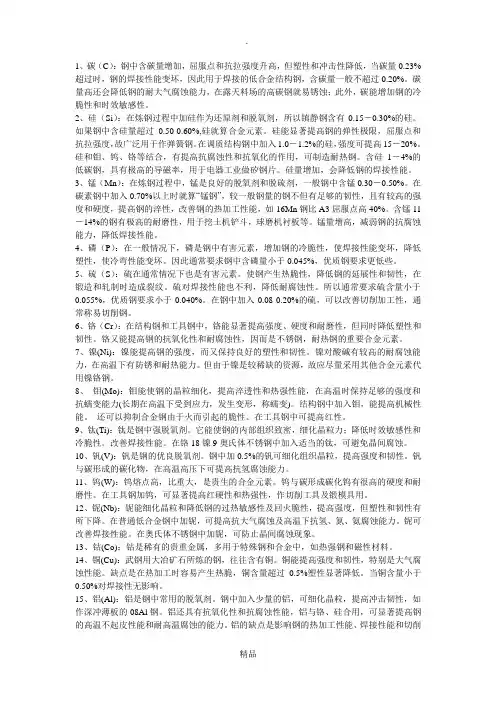

精品 1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%,硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。
