(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920548231.4

(22)申请日 2019.04.22

(73)专利权人 淮阴师范学院地址 223300 江苏省淮安市淮阴区长江西路111号

(72)发明人 贺爱永　李慧慧　陈新飞　徐宁　许家兴　胡磊　夏军　刘晓燕　徐继明　

(74)专利代理机构 南京正联知识产权代理有限公司 32243代理人 邓唯

(51)Int.Cl.C12M 1/00(2006.01)C12M 1/12(2006.01)

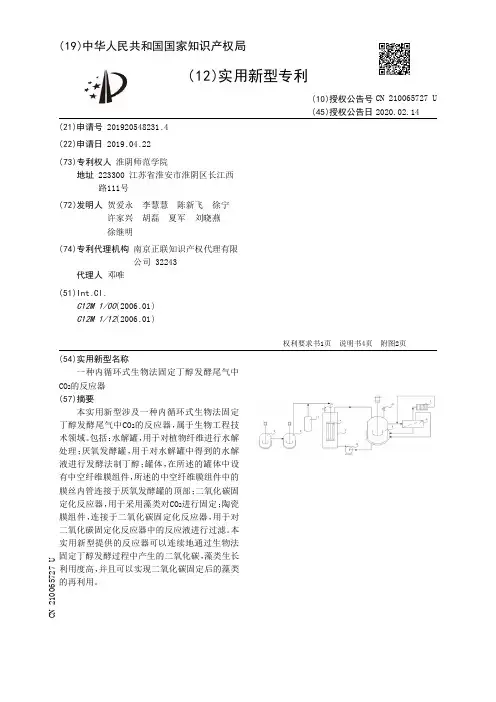

(54)实用新型名称一种内循环式生物法固定丁醇发酵尾气中CO2的反应器(57)摘要本实用新型涉及一种内循环式生物法固定丁醇发酵尾气中CO2的反应器，属于生物工程技术领域。包括：水解罐，用于对植物纤维进行水解处理；厌氧发酵罐，用于对水解罐中得到的水解液进行发酵法制丁醇；罐体，在所述的罐体中设有中空纤维膜组件，所述的中空纤维膜组件中的膜丝内管连接于厌氧发酵罐的顶部；二氧化碳固定化反应器，用于采用藻类对CO2进行固定；陶瓷膜组件，连接于二氧化碳固定化反应器，用于对二氧化碳固定化反应器中的反应液进行过滤。本实用新型提供的反应器可以连续地通过生物法固定丁醇发酵过程中产生的二氧化碳，藻类生长利用度高，并且可以实现二氧化碳固定后的藻类

的再利用。

权利要求书1页 说明书4页 附图2页CN 210065727 U2020.02.14

CN 210065727

U1.一种内循环式生物法固定丁醇发酵尾气中CO2的反应器，其特征在于，包括：

水解罐（1），用于对植物纤维进行水解处理；

厌氧发酵罐（2），用于对水解罐（1）中得到的水解液进行发酵法制丁醇；

罐体（3），在所述的罐体（3）中设有中空纤维膜组件（4），所述的中空纤维膜组件（4）中

的膜丝内管连接于厌氧发酵罐（2）的顶部；

二氧化碳固定化反应器（5），用于采用藻类对CO2进行固定；

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920483821.3(22)申请日 2019.04.10(73)专利权人 清华大学地址 100084 北京市海淀区清华园(72)发明人 贾海峰　郭宏凯　陈正侠　刘滋菁　(74)专利代理机构 北京清亦华知识产权代理事务所(普通合伙) 11201代理人 赵天月(51)Int.Cl.C02F 3/34(2006.01)C02F 3/32(2006.01)C02F 3/30(2006.01)E03F 5/10(2006.01)E03F 5/14(2006.01)C02F 101/16(2006.01)(ESM)同样的发明创造已同日申请发明专利

(54)实用新型名称一种具有渗、滞、蓄、净、用、排功能的生物滞留池(57)摘要本实用新型公开了一种具有渗、滞、蓄、净、用、排功能的生物滞留池，生物滞留池包括：池本体，内设有土壤层和砾石层，池本体上设有出水口，砾石层位于土壤层的下方，出水口位于砾石层的下方；储水槽，在竖直方向上储水槽的内顶面的高度小于等于砾石层上表面的高度，储水槽与池本体构成U型连通器，砾石层具有厌氧状态和好氧状态且厌氧状态和好氧状态交替出现以去除水中的氮元素；引水件，一端设在土壤层内且另一端设在储水槽内以将储水槽内的水引导至土壤层内。根据本实用新型实施例的具有渗、滞、蓄、净、用、排功能的生物滞留池具有无需能源、无需维护、

可靠性高等优点。

权利要求书2页 说明书6页 附图1页CN 210065316 U2020.02.14

CN 210065316

U1.一种具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，包括：池本体，所述池本体内设有土壤层和砾石层，所述池本体上设有出水口，所述土壤层适于种植植物，所述砾石层位于所述土壤层的下方，所述出水口位于所述砾石层的下方；储水槽，在竖直方向上所述储水槽的内顶面的高度小于等于所述砾石层上表面的高度，所述储水槽具有进水口和排水口，所述进水口与所述出水口相连，所述排水口与市政排水管相连，其中，所述储水槽与所述池本体构成U型连通器，所述砾石层具有厌氧状态和好氧状态且所述厌氧状态和所述好氧状态交替出现以去除水中的氮元素；引水件，所述引水件的一端设在所述土壤层内且另一端设在所述储水槽内以将所述储水槽内的水引导至所述土壤层内。2.根据权利要求1所述的具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，所述池本体与水平方向平行的截面面积由下至上逐渐增大，所述出水口位于所述池本体的最下端，在竖直方向上所述进水口的高度小于所述出水口的高度，所述排水口通过连管与所述市政排水管相连，所述连管由所述排水口至所述市政排水管向下倾斜延伸。3.根据权利要求1所述的具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，设所述储水槽的容积为W、所述池本体的汇水面积为F、平均降雨量为H、径流系数为Φ、单次最大降雨量占总降雨量的比例系数为K，则W＝10ΦHFK。4.根据权利要求1所述的具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，所述引水件至少包括位于所述土壤层内的第一段、位于所述储水槽内的第三段以及连接所述第一段和所述第三段的第二段，所述第一段成螺旋状盘绕在所述土壤层内，所述第三段的至少一部分延伸至所述储水槽的内底面上。5.根据权利要求1所述的具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，所述引水件为包芯棉线绳。6.根据权利要求1所述的具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，所述池本体的侧壁上设有第一过口，所述储水槽上表面设有第二过口，所述第一过口的高度大于所述第二过口的高度，所述第一过口与所述第二过口通过套管相连，所述引水件穿过所述第一过口、所述第二过口和所述套管。7.根据权利要求1所述的具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，还包括溢水管，所述溢水管的上端具有溢流口且下端与所述储水槽连通，所述池本体内设有吸水覆盖层，所述吸水覆盖层覆盖在所述土壤层的上方，所述溢水管的上端向上伸出所述吸水覆盖层。8.根据权利要求1所述的具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，所述池本体内还设有陶粒填料层，所述陶粒填料层位于所述土壤层与所述砾石层之间，所述陶粒填料层与所述土壤层之间设有第一土工布层，所述陶粒填料层与所述砾石层之间设有第二土工布层。9.根据权利要求1所述的具有渗、滞、蓄、净、用、排功能的生物滞留池，其特征在于，所述池本体内还设有铁板层，所述铁板层上设有漏水孔，所述铁板层位于所述砾石层的下方，所述铁板层与所述池本体的底壁间隔开以在两者之间形成出水腔，所述出水口与所述出水

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920563084.8(22)申请日 2019.04.24(73)专利权人 河南省图天新能源科技有限公司地址 450000 河南省郑州市金水区杨金路中段牛顿国际A座9楼967号(72)发明人 李志鹏　卢凤娟　赵云飞　李茜　李留营　王姗姗　(74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 杨保刚(51)Int.Cl.F02D 29/06(2006.01)F02D 43/00(2006.01)

(54)实用新型名称基于智能云的沼气发电机组控制系统(57)摘要本实用新型公开了基于智能云的沼气发电机组控制系统，涉及发电机组控制装置领域；其包括通过智能网关连接云计算控制中心的发电机组控制装置，控制装置包括检测发电机组运行参数的传感器组、控制器和发电机组控制单元；发电机组控制单元包括分别与控制器连接的空燃比控制单元、转速控制单元、点火控制单元、并网控制单元和余热回收控制单元；本实用新型解决现有控制参数固定无法根据沼气成分、运行功率等变化进行更改，导致运行电效率和热效率低的问题，实现沼气发电机组的自动化、智能化和无人化，提高了沼气发电机组的综合电效率和热效率，

减少故障和维护运营。

权利要求书1页 说明书5页 附图1页CN 210264931 U2020.04.07

CN 210264931

U1.基于智能云的沼气发电机组控制系统，包括通过智能网关连接云计算控制中心的发电机组控制装置，其特征在于：所述控制装置包括检测发电机组运行参数的传感器组、控制器和发电机组控制单元；所述发电机组控制单元包括空燃比控制单元、转速控制单元、点火控制单元、并网控制单元和余热回收控制单元，所述空燃比控制单元、转速控制单元、点火控制单元、并网控制单元和余热回收控制单元分别连接控制器。2.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：所述传感器组包括甲烷含量传感器、流量传感器、温度传感器、压力传感器、转速传感器、氧传感器、凸轮轴位置传感器、电流传感器和电压传感器，所述甲烷含量传感器、流量传感器、温度传感器、压力传感器、转速传感器、氧传感器、凸轮轴位置传感器、电流传感器和电压传感器分别连接控制器，实现运行参数检测。3.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：所述空燃比控制单元包括混合器阀门，所述混合器阀门连接控制器，通过控制混合器阀门开度实现发动机空燃比控制。4.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：所述转速控制单元包括电子节气门，所述电子节气门连接控制器，实现发动机转速控制。5.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：所述点火控制单元包括点火线圈，所述控制器连接点火线圈，通过控制点火线圈的点火角度、点火时间和点火顺序实现点火控制。6.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：所述并网控制单元包括市电断路器、发电断路器和调压板，所述市电断路器、发电断路器和调压板与控制器连接，通过控制市电断路器和发电断路器的通断、调压板结合转速控制实现并网控制。7.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：所述余热回收控制单元包括调节阀和热水循环泵，所述调节阀和热水循环泵连接控制器，通过控制调节阀开度和热水循环泵实现余热回收控制。8.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：所述智能网关通过有线或者无线连接云计算控制中心，所述云计算控制中心连接远程监控端和可移动终端，可移动终端包括手机或者平板电脑。9.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：还包括通过与云计算控制中心连接的网络摄像头。10.根据权利要求1所述的基于智能云的沼气发电机组控制系统，其特征在于：还包括与控制器连接的工控计算机，

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920630933.7(22)申请日 2019.05.06(73)专利权人 麻栗坡地隆农民专业合作社地址 663699 云南省文山壮族苗族自治州麻栗坡县麻栗镇茨竹坝村委会岩头村小组磨石湾山(72)发明人 邹德芬　(74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 丰卫(51)Int.Cl.C02F 11/04(2006.01)A01K 1/01(2006.01)

(54)实用新型名称猪场粪便无害化处理装置(57)摘要本实用新型公开了一种猪场粪便无害化处理装置，包括粪尿收集分离池、粪便缓冲池和发酵池，粪尿收集分离池通过排粪管连接粪便缓冲池；粪尿收集分离池能够将粪便和尿液分开收集；粪便缓冲池通过输粪管道连接发酵池；发酵池的池壁从内至外依次为内防渗层、保温层、外防渗层和地基层；发酵池底部设有沥水隔板，沥水隔板上间隔多个集水槽和中空导水隔条；集水槽上设有多个沥水孔，沥水隔板下端设有集水腔；中空导水隔条内设有水暖管；发酵池通过输气管道连接储气装置。本实用新型能将猪舍的粪便和尿液分开收集，并能将收集到的粪便用于发酵产生沼气，产生的沼气储存在储气装置中，有效避免粪便污染物的排放，实现废弃物再次利

用。

权利要求书1页 说明书3页 附图3页CN 210176697 U2020.03.24

CN 210176697

U1.一种猪场粪便无害化处理装置，包括粪尿收集分离池(1)、粪便缓冲池(2)和发酵池(3)，其特征在于，所述粪尿收集分离池(1)通过排粪管(4)连接所述粪便缓冲池(2)；所述粪尿收集分离池(1)能够将粪便和尿液分开收集；所述粪便缓冲池(2)通过输粪管道(5)连接所述发酵池(3)；所述发酵池(3)的池壁从内至外依次为内防渗层、保温层、外防渗层和地基层；所述发酵池(3)底部设有沥水隔板(31)，所述沥水隔板(31)上间隔多个集水槽(32)和中空导水隔条(33)；所述集水槽(32)上设有多个沥水孔(34)，所述沥水隔板(31)下端设有集水腔(35)；所述中空导水隔条(33)内设有水暖管；所述发酵池(3)通过输气管道(6)连接储气装置(7)。2.根据权利要求1所述猪场粪便无害化处理装置，其特征在于，所述粪尿收集分离池(1)口部设有漏粪网(11)；漏粪网(11)底部设有倒V型挡板(12)；所述粪尿收集分离池(1)内设有接粪池(13)、接尿液池(14)和滤粪网(15)；接尿液池(14)为两个、对称设置在接粪池(13)两侧；接尿液池(14)的口部设有滤粪网(15)；滤粪网(15)的最低端位于接粪池(13)口部上方；接粪池(13)底部为接粪斗(16)，接粪斗(16)连接所述排粪管(4)。3.根据权利要求1所述猪场粪便无害化处理装置，其特征在于，所述中空导水隔条(33)的截面为弧形或者四棱台形。4.根据权利要求1所述猪场粪便无害化处理装置，其特征在于，所述集水腔(35)为中空圆锥形、并连接排液管(8)。5.根据权利要求1所述猪场粪便无害化处理装置，其特征在于，所述外防渗层包括内层的HDPE薄膜层和外层的钠基膨润土防水毯层。6.根据权利要求1所述猪场粪便无害化处理装置，其特征在于，所述发酵池(3)内设有温度传感器，
