JUKI 2000系列设置调整项目汇总

  • 格式：pdf
  • 大小：92.48 KB
  • 文档页数：3

JUKI 2000系列的设置调整项目汇总 LI FANG 12/25/06 JUKI2000系列的设置（定）的调整由浅入深分四处，分别是4。

对编程环境的设置。

3。

对优化条件的设置。

2。

对生产操作选项的设置。

1。

对机器功能的设置。

（当然还有一
般说来我们不接触的如对MS 参数的设置，命令按钮设置，语言设置等。

）散落在厚厚的InstructionManual中，为方便使用，综合2050，2060，FX-1R等机型，按从机器上设定时的进入位置，可设置可的项目，具体选配，择要整理如下。

一，对机器功能的设置
机器上的设定位置：SETUP(设置)Æ
MACHINE SETUP (生产设置)Æ
SETTING GROUP(设置各组)Æ
机器上的设定位置：PRODUCTION(生产)Æ
PRODUCTION FUNCTION(生产支援)Æ
QUICK SETUP(简易准备)Æ
CONVEYOR(传送)Æ（只有#3，#4）
对机器功能的设置可分十七个项目，分别是
1*。

ATC 吸嘴配置：
自动设置或键盘输入吸嘴号码；吸嘴种类；吸嘴真空值；吸嘴高度。

2．无吸嘴真空值：
自动设置无吸嘴时的真空值；
3***．定位销位置（OPTION）：
用HOD 与OCC照相机示教定位销与从动销坐标；并自动计算校正角。

4***．外形定位的基准位置：
用HOD 与OCC照相机示教外形定位的基准位置
5．MTC滑梭吸取位置：
用HOD 与OCC照相机示教MTC滑梭吸取位置的XY坐标值，用贴片头与吸
嘴示教MTC滑梭吸取位置的Z值
6．MTS装配位置偏差：
用HOD 与OCC照相机示教MTS第一标记与第二标记（装配位置偏差）7。

元件废弃位置：
示教或键入不同元件的废弃位置
8．IC回收带位置：
示教IC回收带位置的X，Y，Z值
9．手工操作取回废弃元件时的贴片头等待位置：
用HOD 与OCC照相机示教或键入手工操作取回废弃元件时的贴片头等待位
置
10**．使用单元配置（分ABCD四部分）：
A：标准使用单元配置：贴片头*与FEEDER浮动传感器FFD。

B：OPTION使用单元配置：
FPI（FEEDER位置指示），FEEDER台车，BMR,HMS,AWC, 定位销,微型
信号灯.
C：使用单元**（七项功能）：
禁止优化FEEDER位置配置**与吸嘴位置配置**是其中之一。

同吸（速度）优先** 或吸取位置（精确）优先**也是其中之一。

D：使用单元（五项特殊功能）：
11．HLC联结：
12．PWB传送：
传感器设置（PCB有缺口时）** 与支撑台速度（有种元件时）**设置13．信号灯与蜂鸣器配置*：（此出可开关蜂鸣器**）
14**．BMR 阈值设置：设置OCC或BMR的阈值。

15．设置校准块第一标记识别值。

16．设置校准块标记脏汚检查
17．设置标记识别速度。

（*：偶尔会用到。

**：可能会用到。

***：经常会用到。

）
二，对生产操作选项的设置
机器上的设定位置A：OPTION(选项)Æ
OPTION SETTINE (生产操作选项设置)Æ
机器上的设定位置B：PRODUCTION(生产)Æ
TOOL (工具)Æ
OPERATION OPTION(生产操作选项设置)Æ生产操作选项设置位置A与设定位置B完全相同。

在生产操作选项设置中可分八个项目，分别是
1．示教贴片位，取料位XY坐标时是否：
使用BOC校准结果；使用定位销校准结果。

使用放大效果；使用4倍放大效
果；
2．在设定新工作示教取料XY坐标时是否：
自动进行取料位XY坐标示教；进行检测同步取料；进行元件高度示教。

3．在生产操作时屏幕显示设定：（里面有11个选项，其中第3个生产产量累计ACCUMULATE一定要选，否则生产产量不会累计计算！）
4．生产功能选项：（里面有9个选项）
其中第6个生产中断后继续生产及第9个拼版PCB贴片顺序（选整个
PCB配对生产效率高。

5．生产功能选项2：（里面有7个选项）
其中第2个在生产时进行激光脏汚检测有利保障贴片质量
6．生产暂停选项：（里面有6 OR 8个选项）：
其中那个增添元件补充按钮“SUPPLY”对于同一元件的元件供应数量于1
时，其中之一元件供应换料重装后继续生产很方便。

7．生产检查选项2060：（里面有3个共面性检查选项）：
8．生产使用单元选项：（里面有7个选项）
像立片检查等等；
三，对优化条件的设置
机器上的设定位置１：EDITOR(编程)Æ
OPTIMIZATION(优化)Æ
OPTIMIZATION (优化条件设定)Æ
机器上的设定位置２：EDITOR(编程)Æ
OPTIMIZATION(优化)Æ
COMPONENT SUPPLY COUNT(元件供应数量)Æ在优化条件设置中可分八个项目，分别是
1．NOZZLE分配：
重排NOZZLE位置；只重排空缺NOZZLE位置；不重排NOZZLE位置。

2．PICKUP DATA分配：
重排未定PICKUP DATA位置；重排全部PICKUP DATA位置。

3．FEEDER安装区域选择：
前后边；前边；后边；以前边为主；以后边为主。

4．FEEDER安排原则：
2050/2060： FEEDER安排在贴片点的中间位置；FEEDER安排在贴片点的平均
位置；
FX-1/FX-1R：FEEDER安排在贴片头移动距离最短的位置；FEEDER安排在贴片
头等待时间最少的位置；
5．PLACE ORDER贴片顺序排列：
保持原始贴片顺序排列；以优化后的顺序排列代替原始贴片顺序排列。

6．设置不停机运行的主从原则：
以前边为主；以后边为主。

7．FX/2000选项：
a．以拼版为单位进行优化；整个PCB统一进行优化。

b．按元件由低到高顺序进行优化；按吸嘴由小到大顺序进行优化。

c．设定MTC MTS的优化原则
8．设置元件供应数量。

（从优化条件设定的设定位置２进入）
四，对编程环境的设置
机器上的设定位置：EDITOR(编程)Æ
FILE(文件)Æ
ENVIROMENT SETTING(编程环境设定)Æ:
机器上的在编程环境设置中可分八个项目，分别是
1．长度单位：mm；1/100mm；inch。

2．压力单位：KPa；mmHg。

3．退出编程时是否存盘**。

4．退出编程时是否提示优化**。

5．元件登录元件数据库完成后是否通知。

6．取料位置公差的大小**。

7．是否使用及使用那个元件数据库。

8．对小Chip元件是用#500吸嘴还是用#502/#503吸嘴。

合集下载

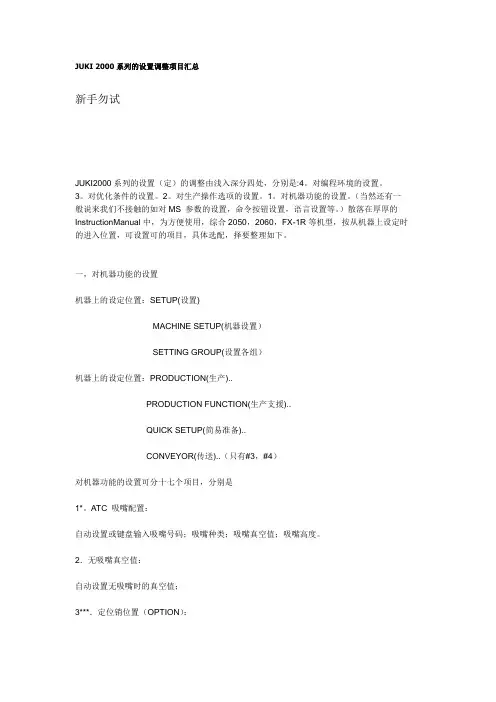

JUKI 2000系列的设置调整项目汇总

JUKI 2000系列的设置调整项目汇总

JUKI 2000系列的设置调整项目汇总新手勿试JUKI2000系列的设置（定）的调整由浅入深分四处，分别是:4。

对编程环境的设置。

3。

对优化条件的设置。

2。

对生产操作选项的设置。

1。

对机器功能的设置。

（当然还有一般说来我们不接触的如对MS 参数的设置，命令按钮设置，语言设置等。

）散落在厚厚的InstructionManual中，为方便使用，综合2050，2060，FX-1R等机型，按从机器上设定时的进入位置，可设置可的项目，具体选配，择要整理如下。

一，对机器功能的设置机器上的设定位置：SETUP(设置)MACHINE SETUP(机器设置）SETTING GROUP(设置各组）机器上的设定位置：PRODUCTION(生产)..PRODUCTION FUNCTION(生产支援)..QUICK SETUP(简易准备)..CONVEYOR(传送)..（只有#3，#4）对机器功能的设置可分十七个项目，分别是1*。

ATC 吸嘴配置：自动设置或键盘输入吸嘴号码；吸嘴种类；吸嘴真空值；吸嘴高度。

2．无吸嘴真空值：自动设置无吸嘴时的真空值；3***．定位销位置（OPTION）：用HOD 与OCC照相机示教定位销与从动销坐标；并自动计算校正角。

4***．外形定位的基准位置：用HOD 与OCC照相机示教外形定位的基准位置5．MTC滑梭吸取位置：用HOD 与OCC照相机示教MTC滑梭吸取位置的XY坐标值，用贴片头与吸嘴示教MTC滑梭吸取位置的Z值6．MTS装配位置偏差：用HOD 与OCC照相机示教MTS第一标记与第二标记（装配位置偏差）7。

元件废弃位置：示教或键入不同元件的废弃位置8．IC回收带位置：示教IC回收带位置的X，Y，Z值9．手工操作取回废弃元件时的贴片头等待位置：用HOD 与OCC照相机示教或键入手工操作取回废弃元件时的贴片头等待位置10**．使用单元配置（分ABCD四部分）：A：标准使用单元配置：贴片头*与FEEDER浮动传感器FFD。

JUKI使用说明书

JUKI使用说明书

3. 初期設置.................................................................................................................... 3-1
3-1. 机器规格................................................................................................................................... 3-1 3-2. 原点粗调整 ............................................................................................................................... 3-2 3-3. 附属装置(选项) ......................................................................................................................... 3-3 3-4. 动作规格................................................................................................................................... 3-4 3-5. 注释 .......................................................................................................................................... 3-9

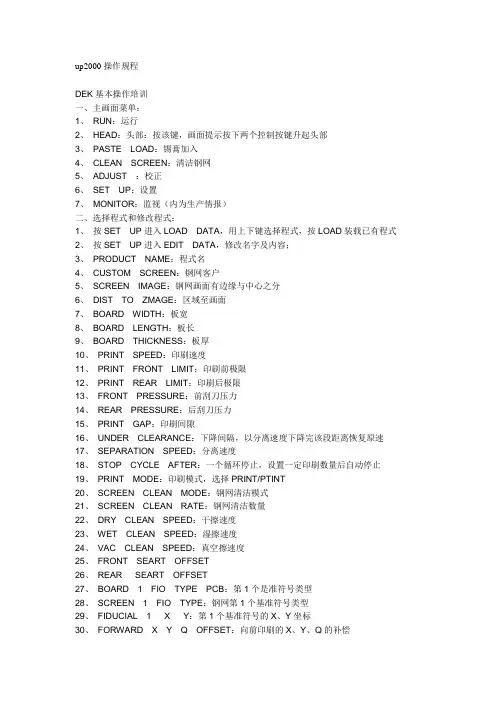

up2000操作规程

up2000操作规程

up2000操作规程DEK基本操作培训一、主画面菜单：1、RUN：运行2、HEAD：头部：按该键，画面提示按下两个控制按键升起头部3、PASTE LOAD：锡膏加入4、CLEAN SCREEN：清洁钢网5、ADJUST ：校正6、SET UP：设置7、MONITOR：监视（内为生产情报）二、选择程式和修改程式：1、按SET UP进入LOAD DATA，用上下键选择程式，按LOAD装载已有程式2、按SET UP进入EDIT DATA，修改名字及内容；3、PRODUCT NAME：程式名4、CUSTOM SCREEN：钢网客户5、SCREEN IMAGE：钢网画面有边缘与中心之分6、DIST TO ZMAGE：区域至画面7、BOARD WIDTH：板宽8、BOARD LENGTH：板长9、BOARD THICKNESS：板厚10、PRINT SPEED：印刷速度11、PRINT FRONT LIMIT：印刷前极限12、PRINT REAR LIMIT：印刷后极限13、FRONT PRESSURE：前刮刀压力14、REAR PRESSURE：后刮刀压力15、PRINT GAP：印刷间隙16、UNDER CLEARANCE：下降间隔，以分离速度下降完该段距离恢复原速17、SEPARATION SPEED：分离速度18、STOP CYCLE AFTER：一个循环停止，设置一定印刷数量后自动停止19、PRINT MODE：印刷模式，选择PRINT/PTINT20、SCREEN CLEAN MODE：钢网清洁模式21、SCREEN CLEAN RATE：钢网清洁数量22、DRY CLEAN SPEED：干擦速度23、WET CLEAN SPEED：湿擦速度24、VAC CLEAN SPEED：真空擦速度25、FRONT SEART OFFSET26、REAR SEART OFFSET27、BOARD 1 FIO TYPE PCB：第1个是准符号类型28、SCREEN 1 FIO TYPE：钢网第1个基准符号类型29、FIDUCIAL 1 X Y：第1个基准符号的X、Y坐标30、FORWARD X Y Q OFFSET：向前印刷的X、Y、Q的补偿31、REVERSE X Y Q OFFSET：相反印刷的X、Y、Q的补偿32、ALIGNMENT MODE：列队类型，通常用两个基准符号33、BOARD STOP X：停板X方向位置34、BOARD STOP Y：停板Y方向位置二、切换和校正基准符号：1、根据机种不同进入LOAD DATA菜单选择程式。

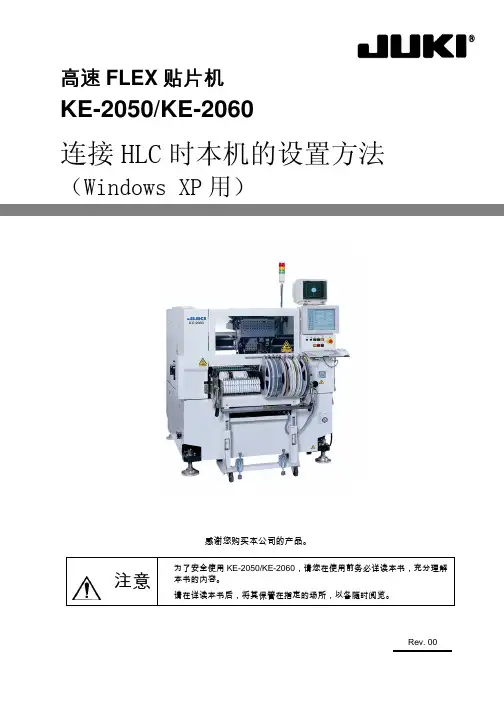

JUKI-KE2000HLC连线方法[1]
