高频电子电路 第三章 复习思考题

习题三3-1 网络“A ”与“B ”联接如题图3-1所示，求使I 为零得U s 值。

解：根据戴维南定理可知，图(a)中的网络“A ”可以等效为图(b)电路，其中等效电源为：)(431133V U oc =⨯+=，当该等效电路与“B ”网络联接时，（如图(c)所示），只要)(43V U U oc s ==，电流I 恒等于零。

（注意根据此题意，无需求出R o ） 3-2 （1）题图3-2(a)电路中R 是可变的，问电流I 的可能最大值及最小值各为多少？ （2）问R 为何值时，R 的功率为最大？解：（1）由图(a)可知：当R =∞时，I =0，为最小当R =0时，I 为最大，其值为： )(31032212132//21110A I =+⨯+=（2）由图(a)可算得a 、b 端左边部分的开路电压为： )(3102121110V U oc =⨯+=其等效电阻为：)(121121132Ω=+⨯+=o R根据戴维南定理图(a)可以简化为图(b)电路，由图(b)电路可知，当R=R o =1Ω时，可获得最大功率。

3-3 求题图3-3电路中3k 电阻上的电压（提示：3k 两边分别化为戴维南等效电路）。

解：为求3k 电阻上电压U ，先将图(a)中3k 电阻两边电路均用戴维南等效电路代替。

“A ” “B ” (a)(b)(c)题图3-1 习题3-1电路图(a)(b)题图3-2 习题3-2电路图对于左边电路由弥尔曼定理有：)(1060//30//20)(20301601201302402012011Ω==-=++-=k R V U o oc对于右边电路由弥尔曼定理有：)(712040//60//60)(7240401601601402406048022Ω===++-=k R V U o oc 所以图(a)可以简化为图(b)电路，由图(b)很容易求得： )(4.5211338037120103207240V U ≈⨯=⨯+++=3-4 试求题图3-4所示的桥式电路中，流过5Ω电阻的电流。

第二章 谐振与小信号选频放大电路2.4 解：1212200200100(pF)200200C C C C C ∑⨯===++， 42221212011 2.5410(H)44 3.141010010L f C π--∑==≈⨯⨯⨯⨯⨯。

等效电路如下图所示。

'Lg其中，5061200111.25410(S)250 6.281010010g Q f L π--==≈⨯⨯⨯⨯⨯，22'2210010.05(mS)2005L L L C g p g g C ∑⎛⎫⎛⎫===⨯= ⎪ ⎪⎝⎭⎝⎭，5350' 1.254100.0510 6.25410(S)L g g g ---∑=+=⨯+⨯=⨯，则有载品质因数为：612052 6.28101001010.06.25410L f C Q g π-∑-∑⨯⨯⨯==≈⨯.第三章 高频功率放大电路3.7 解：（1） 60100(W),1006040(W)0.6OC O C P P P P P η======-=-=，1008(A)12.5C CC P I V ====。

（2）'60'75(W),'''756015(W),0.8OC O C P P P P P η======-=-=。

'401525(W)C C P P -=-=。

3.8 解：集电极电流和输入电压的波形图如下所示：tt00.60.2cos 0.364,69,1.1Bz BB im U V U θθ--==≈≈0120.7A,()0.249,()0.432,()0.269,CM I αθαθαθ=≈≈≈001122()0.70.249A 0.174A,()0.70.4320.302,()0.70.2690.188C CM C m CM C m CM I I I I A A I I A Aαθαθαθ=≈⨯≈=≈⨯≈=≈⨯≈3.10 解：（1）0001(120)0.406,(120)0.536,αα≈≈000max 010C1m max 101(120)1000.40640.6(mA),(120) 1.32(120)1000.53653.6(mA)11(120)0.95 1.3262.7%22C C C c I I g I I g ααηξ=≈⨯=≈=≈⨯===⨯⨯=（2）000011(70)0.253,(70)0.436,(70) 1.73g αα≈≈≈00max 00C1m max 101(70)1000.25325.3(mA),(70)1000.43643.6(mA),11(70)0.95 1.7382.2%22C C C c I I I I g ααηξ=≈⨯==≈⨯===⨯⨯≈3.11 解：05240.256(W),651(W),83.3%6o D CC C c D o c D P P V I P P P P η==⨯==-=-===≈。

福师《高频电子线路》第三章高频功率放大器1、什么是谐振功率放大器？高频功率放大器主要用来对高频信号进行功率放大。

采用LC谐振网络作为负载的称为窄带高频放大器，又称谐振功率放大器。

2、谐振回路为什么会起到阻抗匹配的作用？利用谐振回路的选频作用，可以将失真的集电极电流脉冲变换为不失真的余弦电压输出。

同时，谐振回路还可以将含有电抗分量的外接负载变换为纯电阻Re。

通过调节L、C使并联回路谐振电阻Re与晶体管所需集电极负载值相等，实现阻抗匹配。

因此，在谐振功率放大器中，谐振回路除了起滤波作用外，还起到阻抗匹配的作用。

3、谐振功率放大器指标主要与什么有关？谐振功率放大器的输出功率、效率及集电极损耗等都与集电极负载回路的谐振阻抗、输入信号的幅度、基极偏置电压以及集电极电源电压的大小密切相关，其中集电极负载阻抗的影响尤为重要。

4、谐振功率放大器工作状态分类？在放大器中，根据晶体管工作是否进入截止区和进入截止区的时间相对长短，即根据晶体管的导通角的大小，将放大器分为甲类、甲乙类、乙类和丙类等工作状态。

而在丙类谐振放大器中还可根据晶体管工作是否进入饱和区，将其分为欠压、临界和过压工作状态。

5、什么是放大器的负载特性？当放大器中直流电源电压及输入电压振幅维持不变时，放大器的电流、电压、功率与效率等随谐振回路谐振电阻变化的特性，称为放大器的负载特性。

6、集电极直流馈电电路的连接方式有哪些？集电极直流馈电电路有两种连接方式，分为串馈和并馈。

串馈是指直流电源V、负载谐振回CC路(滤波匹配网络)和功率管在电路形式上为串接的馈电方式。

如果把上述三部分并接在一起，称为并馈。

7、放大器工作在丙类有哪些特征？要使放大器工作在丙类，功率管基极应加反向偏压或小于导通电压UBZ的正向偏压。

基极偏置电压可采用集电极直流电源经电阻分压后供给，也可采用自给偏压电路来获得，其中采用VCC、分压后供给，只能提供小的正向基极偏压。

8、对滤波匹配网络的主要要求有哪些？对滤波匹配网络的主要要求有：(1) 滤波匹配网络应在所需频带内进行有效的阻抗变换，将实际负载电阻RL变换成放大器所要求的最佳负载电阻Reopt，使放大器工作在临界状态，以便高效率输出所需功率。

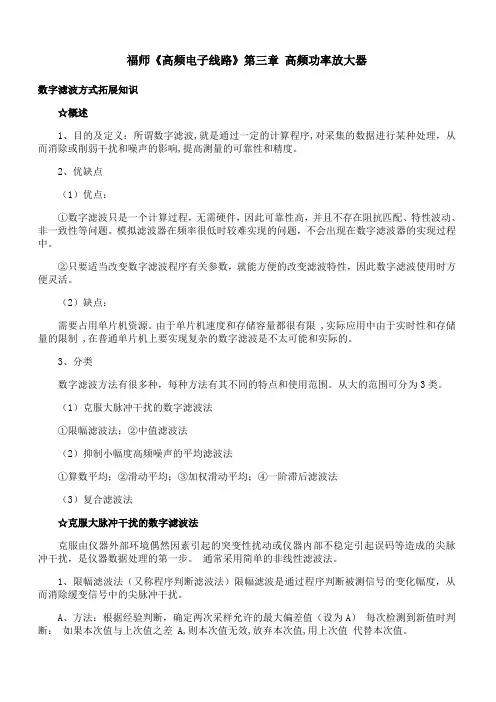

福师《高频电子线路》第三章高频功率放大器数字滤波方式拓展知识☆概述1、目的及定义：所谓数字滤波,就是通过一定的计算程序,对采集的数据进行某种处理，从而消除或削弱干扰和噪声的影响,提高测量的可靠性和精度。

2、优缺点（1）优点：①数字滤波只是一个计算过程，无需硬件，因此可靠性高，并且不存在阻抗匹配、特性波动、非一致性等问题。

模拟滤波器在频率很低时较难实现的问题，不会出现在数字滤波器的实现过程中。

②只要适当改变数字滤波程序有关参数，就能方便的改变滤波特性，因此数字滤波使用时方便灵活。

（2）缺点：需要占用单片机资源。

由于单片机速度和存储容量都很有限 ,实际应用中由于实时性和存储量的限制 ,在普通单片机上要实现复杂的数字滤波是不太可能和实际的。

3、分类数字滤波方法有很多种，每种方法有其不同的特点和使用范围。

从大的范围可分为3类。

（1）克服大脉冲干扰的数字滤波法①限幅滤波法；②中值滤波法（2）抑制小幅度高频噪声的平均滤波法①算数平均；②滑动平均；③加权滑动平均；④一阶滞后滤波法（3）复合滤波法☆克服大脉冲干扰的数字滤波法克服由仪器外部环境偶然因素引起的突变性扰动或仪器内部不稳定引起误码等造成的尖脉冲干扰，是仪器数据处理的第一步。

通常采用简单的非线性滤波法。

1、限幅滤波法（又称程序判断滤波法）限幅滤波是通过程序判断被测信号的变化幅度，从而消除缓变信号中的尖脉冲干扰。

A、方法：根据经验判断，确定两次采样允许的最大偏差值（设为A）每次检测到新值时判断：如果本次值与上次值之差 A,则本次值无效,放弃本次值,用上次值代替本次值。

B、优点：能有效克服因偶然因素引起的脉冲干扰；C、缺点：无法抑制那种周期性的干扰平滑度差；D、适用范围: 变化比较缓慢的被测量值。

2、中位值滤波法中位值滤波是一种典型的非线性滤波器，它运算简单，在滤除脉冲噪声的同时可以很好地保护信号的细节信息。

A、方法：连续采样N次（N取奇数）把N次采样值按大小排列（多采用冒泡法）取中间值为本次有效值。
