电压互感器摘要：电压互感器作为一种公用的一次设备在电力系统中发挥着重要的作用。
无论是互感器本身还是二次回路出现问题，都将给整个二次系统带来严重影响。
所以对电压互感器采取正确的接线方式、接地方式及保护措施和巡检方法。
本文通过对电压互感器常见故障的案例分析，并提出一些电压互感器及其回路故障的判断方法。
以及利用电压互感器的二次电压查找判断系统故障方法的。
关键词电压互感器二次回路短路处理电压互感器是隔离高电压，并把高电压变为低电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
同时,由于它可靠地隔离了高电压,从而保证了测量人员、仪表及保护装置的安全。
此外，还可将电压互感器接于发电厂、变电站的线路出口和入口电能计量及负荷装置上，用作电网对用户及网与厂之间、网与网之间电量结算、潮流监控等商业计算。
一、电压互感器的工作原理及作用电压互感器和变压器很相象，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，通常只有几十到几百伏安，最大也不超过一千伏安。
电压互感器可以说是一个被限定结构和使用形式的降压变压器。
目前供电系统广泛使用的电压互感器有电磁式电压互感器（TV）和电容式电压互感器（CVT）两种。
电磁式电压互感器是以电磁感应原理制成的，工作原理、构造和连接方法都与变压器相同。
其优点是结构简单，暂态响应特性较好。
缺点是因铁芯的非线性特性，容易产生铁磁谐振，引起测量不准确和造成电压互感器的损坏。
与电容式电压互感器相比有容量大，误差小的特点。
用于线路侧的电磁式电压互感器，可兼作释放线路上残余电荷的作用。
电磁式电压互感器适用于35kV及以下系统。
电容式电压互感器实质上是一个电容分压器，由串联电容器抽取电压,再经变压器变压作为表计、继电保护等的电压源的电压互感器。
互感器正确接线方法互感器是一种用于测量电流、电压、功率和能量的电气设备，它在工业控制、电力系统和能源管理等领域起着非常重要的作用。
正确的接线方法对于互感器的正常工作和测量精度至关重要。
下面我们将介绍互感器正确接线的方法。
首先，接线前需要确认互感器的额定参数，包括额定电流、额定电压、变比等信息。
在接线过程中，需要根据互感器的额定参数选择合适的导线规格和接线方式，以确保电路的安全稳定运行。
其次，互感器的接线需要符合电气安全规范，避免出现短路、接触不良等安全隐患。
在接线过程中，需要注意导线的绝缘情况，确保导线之间不会发生短路现象，同时要注意接线端子的紧固情况，避免出现接触不良导致的测量误差。
接着，根据互感器的使用环境和实际应用需求，选择合适的接线方式。
常见的接线方式包括单相接线、三相三线接线、三相四线接线等，需要根据具体情况进行选择，并确保接线方式符合电气设计要求。
此外，互感器的接线还需要考虑电磁干扰和防护措施。
在电力系统中，常常会受到电磁干扰的影响，因此在互感器的接线中需要考虑到电磁屏蔽和接地等问题，以确保测量的准确性和稳定性。
最后，接线完成后需要进行接线测试和验证。
通过对接线电路进行绝缘测试、接地测试、接线接触测试等多项测试，确保接线的可靠性和安全性，同时也可以通过测量仪表对接线电路进行验证，确保互感器的测量精度和稳定性。
总之，互感器的正确接线方法对于电气系统的安全稳定运行和测量精度至关重要。
在接线过程中，需要充分考虑互感器的额定参数、安全规范、使用环境和电磁干扰等因素，选择合适的接线方式，并进行必要的测试和验证，以确保互感器的正常工作和测量精度。
希望以上介绍对您有所帮助，谢谢阅读！。

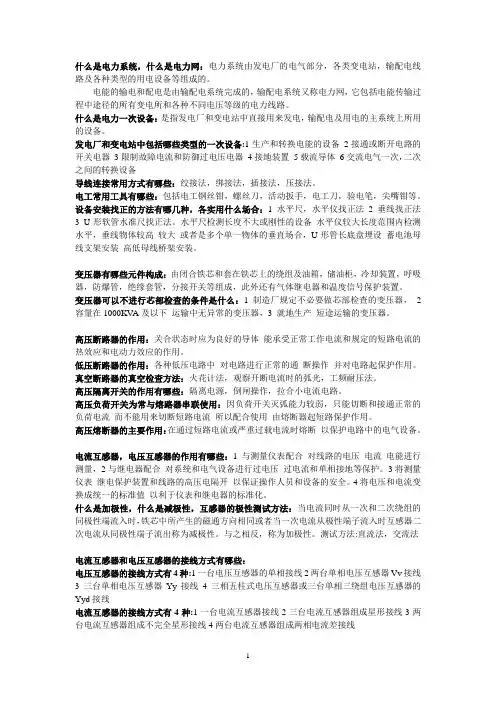

什么是电力系统，什么是电力网：电力系统由发电厂的电气部分，各类变电站，输配电线路及各种类型的用电设备等组成的。
电能的输电和配电是由输配电系统完成的，输配电系统又称电力网，它包括电能传输过程中途径的所有变电所和各种不同电压等级的电力线路。
什么是电力一次设备：是指发电厂和变电站中直接用来发电，输配电及用电的主系统上所用的设备。
发电厂和变电站中包括哪些类型的一次设备:1生产和转换电能的设备2接通或断开电路的开关电器3限制故障电流和防御过电压电器4接地装置5载流导体6交流电气一次，二次之间的转换设备导线连接常用方式有哪些：绞接法，绑接法，插接法，压接法。
电工常用工具有哪些：包括电工钢丝钳，螺丝刀，活动扳手，电工刀，验电笔，尖嘴钳等。
设备安装找正的方法有哪几种，各实用什么场合：1 水平尺，水平仪找正法2 垂线找正法3 U形软管水准尺找正法。
水平尺检测长度不大或刚性的设备水平仪较大长度范围内检测水平，垂线物体较高较大或者是多个单一物体的垂直场合，U形管长底盘埋设蓄电池母线支架安装高低母线桥架安装。
变压器有哪些元件构成：由闭合铁芯和套在铁芯上的绕组及油箱，储油柜，冷却装置，呼吸器，防爆管，绝缘套管，分接开关等组成，此外还有气体继电器和温度信号保护装置。
变压器可以不进行芯部检查的条件是什么：1 制造厂规定不必要做芯部检查的变压器， 2 容量在1000KVA及以下运输中无异常的变压器，3 就地生产短途运输的变压器。
高压断路器的作用：关合状态时应为良好的导体能承受正常工作电流和规定的短路电流的热效应和电动力效应的作用。
低压断路器的作用：各种低压电路中对电路进行正常的通断操作并对电路起保护作用。
真空断路器的真空检查方法：火花计法，观察开断电流时的弧光，工频耐压法。
高压隔离开关的作用有哪些：隔离电源，倒闸操作，拉合小电流电路。
高压负荷开关为常与熔路器串联使用：因负荷开关灭弧能力较弱，只能切断和接通正常的负荷电流而不能用来切断短路电流所以配合使用由熔断器起短路保护作用。
单相、三相电能表配互感器接线图
负载
电源线从互感器P1进的接线方式
拆除电压锁片的接线
电源线从互感器P2进的接线方式负载
S2
零
火
电源线从互感器P［进的接线方式
□n
不拆电压锁片的接线
线电度表互感器接线
电
源
从
进
(a)外形图山)接线图
单相电能表的接线
负载
电源线从互感器FM进的接线方式
负载
负
__________
电表拆除违接卡勾接线方式
9凰P1 三相三线电度表接互感器电路 负载
-- 电源从进§ 包源线从P2穿过:逆穿）接线图
用
3亍单相电度表互感器接线
电淋线从P1而适负* K 救兀源矩从P1穿过（顾穿播绘他
电源红从P2穿过逶穿；接理09
E )日
rii-
n
r tn
3个单相电度表互感器接线
P1 ■ S1 ■ V 电源线从p 1面穿过S2 S1 S2 ill 】
—零线铜排
互感器二次线端接电流表不分彼此•- j 4 •八…........ ........... ' 「
有功电表.无功电表接线
无功电表
3个单相电度表互感器接线
负
载
