电压互感器接线式接法

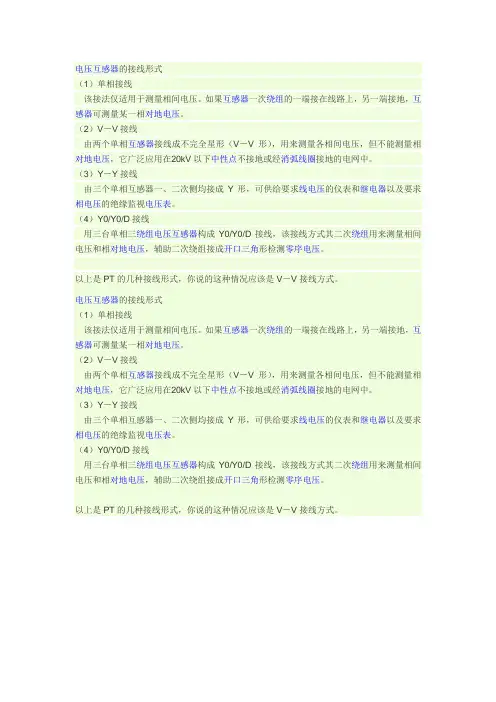

电压互感器的接线形式（1）单相接线该接法仅适用于测量相间电压。

如果互感器一次绕组的一端接在线路上，另一端接地，互感器可测量某一相对地电压。

（2）V－V接线由两个单相互感器接线成不完全星形（V－V形），用来测量各相间电压，但不能测量相对地电压，它广泛应用在20kV以下中性点不接地或经消弧线圈接地的电网中。

（3）Y－Y接线由三个单相互感器一、二次侧均接成Y形，可供给要求线电压的仪表和继电器以及要求相电压的绝缘监视电压表。

（4）Y0/Y0/D接线用三台单相三绕组电压互感器构成Y0/Y0/D接线，该接线方式其二次绕组用来测量相间电压和相对地电压，辅助二次绕组接成开口三角形检测零序电压。

以上是PT的几种接线形式，你说的这种情况应该是V－V接线方式。

电压互感器的接线形式（1）单相接线该接法仅适用于测量相间电压。

如果互感器一次绕组的一端接在线路上，另一端接地，互感器可测量某一相对地电压。

（2）V－V接线由两个单相互感器接线成不完全星形（V－V形），用来测量各相间电压，但不能测量相对地电压，它广泛应用在20kV以下中性点不接地或经消弧线圈接地的电网中。

（3）Y－Y接线由三个单相互感器一、二次侧均接成Y形，可供给要求线电压的仪表和继电器以及要求相电压的绝缘监视电压表。

（4）Y0/Y0/D接线用三台单相三绕组电压互感器构成Y0/Y0/D接线，该接线方式其二次绕组用来测量相间电压和相对地电压，辅助二次绕组接成开口三角形检测零序电压。

以上是PT的几种接线形式，你说的这种情况应该是V－V接线方式。

10kv高压计量柜电压互感器为何有的用两个，有的用三个，有何区别。

其作用分别是？2010-01-30 11:17南京哈哈|分类：工程技术科学|浏览7274次请讲述不同选用的道理。

谢谢！分享到：2010-02-04 10:23提问者采纳计量柜主要功能就是计算电流的功。

2个电压互感器，使用的是两相法测量线路的功。

3个电压互感器，使用的是三相法测量线路的功。

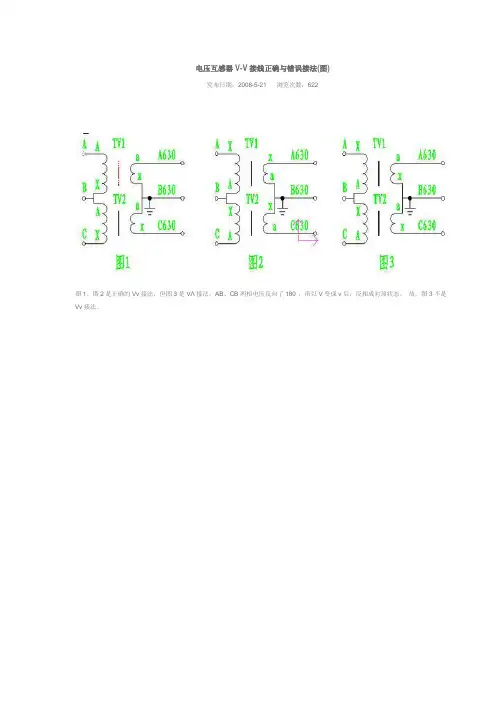

电压互感器V-V接线正确与错误接法(图)发布日期：2008-5-21 浏览次数：622图1、图2是正确的Vv接法，但图3是VΛ接法，AB、C B两相电压反向了180°，所以V变成v后，反相成对顶状态。

故，图3不是Vv接法。

常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。

2．两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。

如图1（b）。

3．三个单相电压互感器接成Y0/Y0形，如图1（c）。

可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。

4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。

接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。

辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。

当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。

当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。

V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。

也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。

因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。

左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。

根据ab和ub的线电压可以计算出ca线电压，。

若二次侧ab相接反，从相量图看，则ca线电压变为。

电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。

如下图所示。

因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。

当系统中发生单相接地时，系统中会出现零序电流。

电压互感器的接线方式留意：电压互感器的接线方式和极性有很大关系，假如极性错误会造成接线错误。

1、电压互感器的极性实际接线时，必需满意“电压脚标规章”。

例如，电能表上需要电压，则电压互感器与电能表的接线方式如图1所示。

图 1 电压互感器与电能表接线示意图2、电压互感器的接线方式（1）电压互感器Vv开口三角形接线方式，如图2（a）所示。

广泛用于中性点不接地或经消弧线圈接地的35Kv及以下的高压三相系统，特殊是10kV三相系统。

（b）图2 电压互感器Vv接线图接线图（b）一次、二次电压相量图即电压互感器一次绕组上承受的电压相量和在相量图中构成V形，二次绕组输出的电压和也如此；并且一次和二次对应的电压相量在相量图中犹如钟表的长针与短针重合12点处，故称此种接线方法为Vv12接法。

这种接法的优点是既能节约一台电压互感器，又可满意三相有功、无功电能表和三相功率表所需的线电压（仪表电压线圈一般是接于二次侧的a、b间和c、b 间）。

接法的缺点是：不能测量相电压，不能接入监视系统绝缘状况的电压表。

（2）电压互感器的Yyn星形接线方式，如图3（a）所示。

图3 电压互感器Yyn接线图Yyn接法用一台三铁芯柱三相电压互感器，也用三台单相电压互感器构成一台三相电压互感器。

该接法多用于小电流接地的高压三相系统，一般是将二次侧中性线引出，接成Yyn0接法。

从过电压爱护观点动身，常要求高压端不接地。

这种接法的缺点是：①当二次负载不平衡时，可能引起较大误差；②为防止高压端单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。

（3）电压互感器的Yy星形接线方式，如图4所示。

图4 电压互感器Yy接线图和相量图常采纳三台单相TV构成一台三相电压互感器组，其优点是：①高压侧中性点接地，可降低绝缘水平，使成本下降；②互感器绕组的额定电压按相电压设计，既可测量相电压也可测量线电压。

该接法适用于高压侧中性点直接接地系统，也适用于中性点不接地系统，但低压侧中性点必需接地。

VV接线和YY接线由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。

但对这样的单相电压互感器，哪一个引出端当A，哪一个引出端当X 都无所谓，只是需要将电压互感器的二次引出端和一次相对应就行，而应在二次中性点接地，如下图所示。

三相三线制是三相交流电源的一种连接方式，从三个线圈的端头引出三根导线，另外三个线圈尾端连在一起，又叫星形接线，这种用引出三根导线供电叫三相三线制。

如图1-1所示在星形接线的三相三线制中，除了三个线圈端头引出三根导线外，还从三个线圈尾端的连接点上再引出一根导线，这种引出四根导线供电叫三相四线制，如图1-2所示：三相三线制电能计量装置通常采用两台电压互感器连接三相电压中的两个线电压，从三相三线制的三角形连接上看，相当于是连接了三角形的两条边，呈V型，一般一次侧记为V，二次侧记为v，称Vv接法。

从互感器而言，只有两台，从电能表（或其它仪表）而言，可以测出三个线电压。

这种接法既能节省一台电压互感器，又能满足三相三线电能表所需要的三相电压的测量。

三相四线制电能计量中，采用三台互感器分别连接至三个相电压的两端，其中每个相电压有一端连接在一起，一次侧称中型点，二次侧该点通常接地。

一次侧和二次侧的连接型式都呈Y型（或称星型）。

一般一次侧记为Y，二次侧记为y，称Yy接法。

如果仅仅测试电压，三相三线制和三相四线制都可以采用Yy接法或Vv接法，区别是Vv接法只能用于线电压测试，Yy接法只能用于相电压测试，都能满足三相电压的测量。

电能计量中，通常还需要测电流和功率，这时，只有三相三线制中，可以采用两个电流互感器与Vv接法的两个电压互感器配合测试三相电功率。

三相四线制中，必须采用三个电流互感器与Yy接法的三个电压互感器配合测试三相电功率。

因此，电能计量中，Vv接法用于三相三线制，而Yy接法用于三相四线制，是应用领域的区别，都能很好的满足电能计量，不宜用好坏区分。

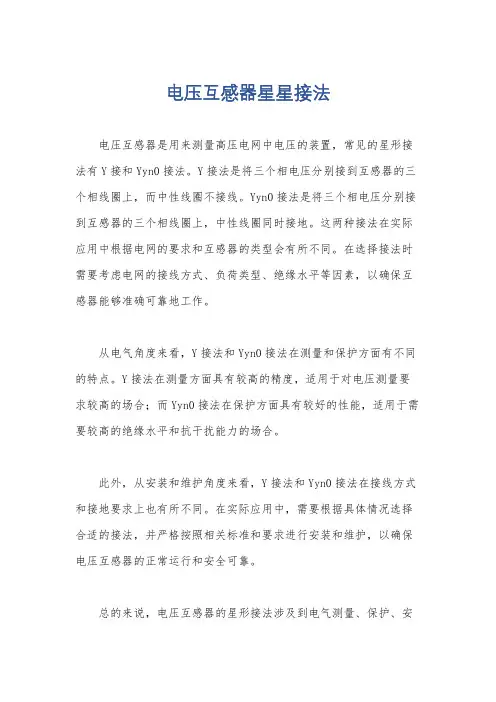

电压互感器星星接法
电压互感器是用来测量高压电网中电压的装置，常见的星形接法有Y接和Yyn0接法。

Y接法是将三个相电压分别接到互感器的三个相线圈上，而中性线圈不接线。

Yyn0接法是将三个相电压分别接到互感器的三个相线圈上，中性线圈同时接地。

这两种接法在实际应用中根据电网的要求和互感器的类型会有所不同。

在选择接法时需要考虑电网的接线方式、负荷类型、绝缘水平等因素，以确保互感器能够准确可靠地工作。

从电气角度来看，Y接法和Yyn0接法在测量和保护方面有不同的特点。

Y接法在测量方面具有较高的精度，适用于对电压测量要求较高的场合；而Yyn0接法在保护方面具有较好的性能，适用于需要较高的绝缘水平和抗干扰能力的场合。

此外，从安装和维护角度来看，Y接法和Yyn0接法在接线方式和接地要求上也有所不同。

在实际应用中，需要根据具体情况选择合适的接法，并严格按照相关标准和要求进行安装和维护，以确保电压互感器的正常运行和安全可靠。

总的来说，电压互感器的星形接法涉及到电气测量、保护、安
装和维护等多个方面，需要综合考虑各种因素，选择合适的接法，并严格遵守相关标准和要求，才能确保电压互感器在电网运行中发挥准确可靠的作用。

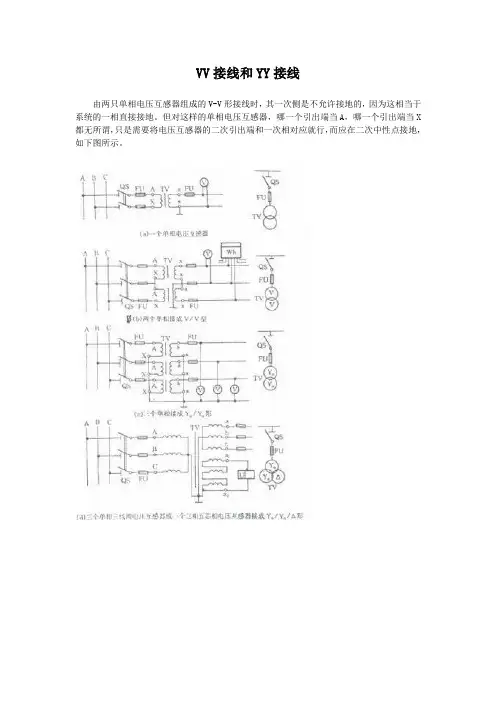

VV接线和YY接线由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。

但对这样的单相电压互感器，哪一个引出端当A，哪一个引出端当X 都无所谓，只是需要将电压互感器的二次引出端和一次相对应就行，而应在二次中性点接地，如下图所示。

三相三线制是三相交流电源的一种连接方式，从三个线圈的端头引出三根导线，另外三个线圈尾端连在一起，又叫星形接线，这种用引出三根导线供电叫三相三线制。

如图1-1所示在星形接线的三相三线制中，除了三个线圈端头引出三根导线外，还从三个线圈尾端的连接点上再引出一根导线，这种引出四根导线供电叫三相四线制，如图1-2所示：三相三线制电能计量装置通常采用两台电压互感器连接三相电压中的两个线电压，从三相三线制的三角形连接上看，相当于是连接了三角形的两条边，呈V型，一般一次侧记为V，二次侧记为v，称Vv接法。

从互感器而言，只有两台，从电能表（或其它仪表）而言，可以测出三个线电压。

这种接法既能节省一台电压互感器，又能满足三相三线电能表所需要的三相电压的测量。

三相四线制电能计量中，采用三台互感器分别连接至三个相电压的两端，其中每个相电压有一端连接在一起，一次侧称中型点，二次侧该点通常接地。

一次侧和二次侧的连接型式都呈Y型（或称星型）。

一般一次侧记为Y，二次侧记为y，称Yy接法。

如果仅仅测试电压，三相三线制和三相四线制都可以采用Yy接法或Vv接法，区别是Vv接法只能用于线电压测试，Yy接法只能用于相电压测试，都能满足三相电压的测量。

电能计量中，通常还需要测电流和功率，这时，只有三相三线制中，可以采用两个电流互感器与Vv接法的两个电压互感器配合测试三相电功率。

三相四线制中，必须采用三个电流互感器与Yy接法的三个电压互感器配合测试三相电功率。

因此，电能计量中，Vv接法用于三相三线制，而Yy接法用于三相四线制，是应用领域的区别，都能很好的满足电能计量，不宜用好坏区分。

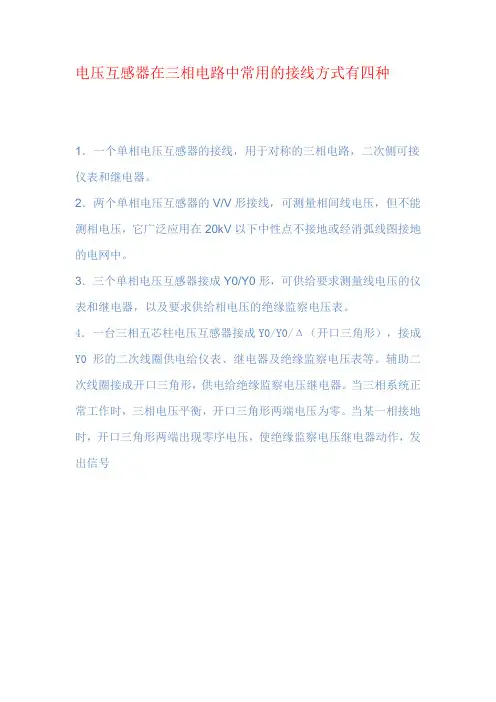

电压互感器在三相电路中常用的接线方式有四种1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。

2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。

3．三个单相电压互感器接成Y0/Y0形，可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。

4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。

辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。

当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。

当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号三相五线制电压互感器接法开口三角形接法六角向量图就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。

利用六角图能正确的判断出：1)同一组电流互感器三相电流之间的相位是否正确。

2)功率方向继电器接线是否正确。

3)差动保护中不同组别电流互感器的电流相位是否正确。

4)电流互感器变比是否正确。

因此，向量六角图在实际应用中具有相当广泛的用途。

六角图的原理在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。

根据这一原理，我们采用的坐标系统是互成120’的三相对称电压系统。

由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量。

在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小)；用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。

六角图实验将被测电流Ia按规定极性接入功率表的电流端子，再将同一系统的电压Uab、Ubc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的读数(其读数有正、负)，再依次将Ib、Ic接入功率表重复上述试验。

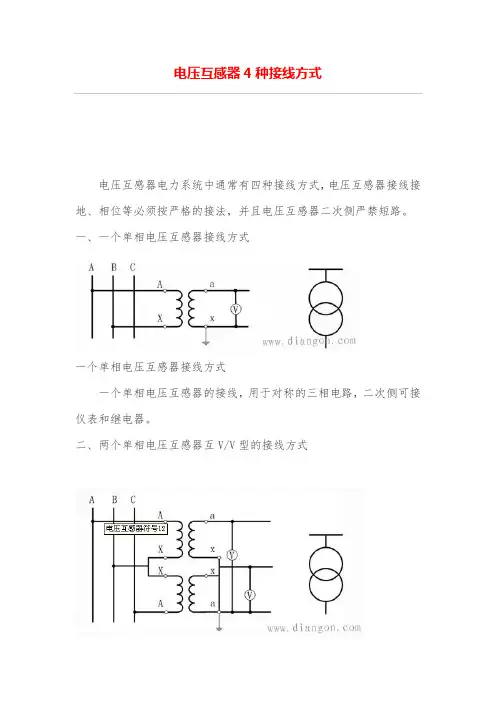

电压互感器4种接线方式
电压互感器电力系统中通常有四种接线方式，电压互感器接线接地、相位等必须按严格的接法，并且电压互感器二次侧严禁短路。

一、一个单相电压互感器接线方式
一个单相电压互感器接线方式
一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。

二、两个单相电压互感器互V/V型的接线方式
两个单相电压互感器互V/V型的接线方式
两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。

三、三个单相电压互感器Y0/Y0型的接线方式
三个单相电压互感器Y0/Y0型的接线方式
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。

四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。

辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。

当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。

当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。

用于3～220kV系统（110kV及以上无高压熔断器），供接入交流电网绝缘监视仪表和继电器用。

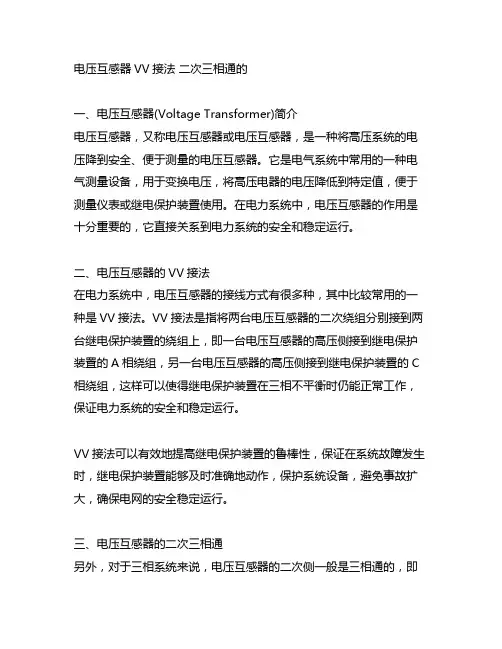

电压互感器VV接法二次三相通的一、电压互感器(Voltage Transformer)简介电压互感器，又称电压互感器或电压互感器，是一种将高压系统的电压降到安全、便于测量的电压互感器。

它是电气系统中常用的一种电气测量设备，用于变换电压，将高压电器的电压降低到特定值，便于测量仪表或继电保护装置使用。

在电力系统中，电压互感器的作用是十分重要的，它直接关系到电力系统的安全和稳定运行。

二、电压互感器的VV接法在电力系统中，电压互感器的接线方式有很多种，其中比较常用的一种是VV接法。

VV接法是指将两台电压互感器的二次绕组分别接到两台继电保护装置的绕组上，即一台电压互感器的高压侧接到继电保护装置的A相绕组，另一台电压互感器的高压侧接到继电保护装置的C 相绕组，这样可以使得继电保护装置在三相不平衡时仍能正常工作，保证电力系统的安全和稳定运行。

VV接法可以有效地提高继电保护装置的鲁棒性，保证在系统故障发生时，继电保护装置能够及时准确地动作，保护系统设备，避免事故扩大，确保电网的安全稳定运行。

三、电压互感器的二次三相通另外，对于三相系统来说，电压互感器的二次侧一般是三相通的，即三相电压互感器的二次绕组之间是三相对称的，这样可以保证测量的准确性，同时也能够满足三相继电保护装置的要求，保证系统的安全可靠运行。

电压互感器的二次三相通也使得继电保护装置可以全面、准确地获取系统的电压信息，为继电保护装置的运行提供了可靠的数据支持。

四、电压互感器VV接法二次三相通在实际工程中的应用在实际的电力系统工程中，电压互感器VV接法和二次三相通都是非常重要的，它们可以保证继电保护装置在各种异常工作条件下仍能正常、稳定地运行，为电力系统提供了可靠的安全保护。

值得注意的是，在应用过程中，电压互感器的VV接法和二次三相通也需要根据具体的系统结构和工作要求进行合理的选择和设计，以保证系统的可靠性和安全性。

五、个人观点和理解作为电力系统中的重要组成部分，电压互感器的VV接法和二次三相通对于电力系统的安全和稳定运行有着重要的影响。

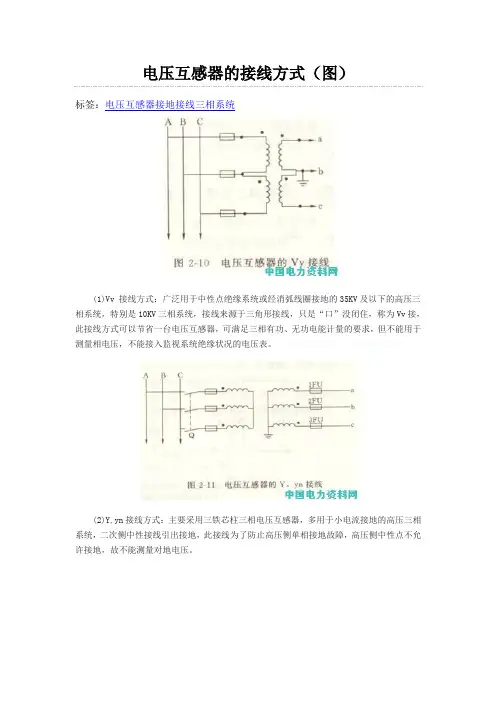

电压互感器的接线方式（图）标签：电压互感器接地接线三相系统(1)Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。

信息来源:(2)Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。

(3)YN,yn接线方式：多用于大电流接地系统。

(4)YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV 及以下的系统中不采用。

电压互感器实际上是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

电压互感器的接线方式很多，常见的有以下几种：(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式(2) 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。

(3) 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。

用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。

(4)电容式电压互感器接线形式。

在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。

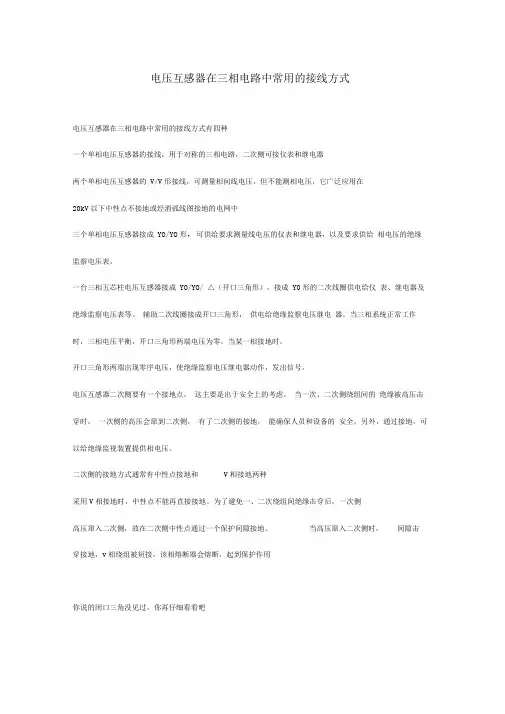

电压互感器在三相电路中常用的接线方式电压互感器在三相电路中常用的接线方式有四种一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中三个单相电压互感器接成YO/YO形，可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。

一台三相五芯柱电压互感器接成YO/YO/ △（开口三角形），接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。

辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。

当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。

当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。

电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。

当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。

另外，通过接地，可以给绝缘监视装置提供相电压。

二次侧的接地方式通常有中性点接地和V相接地两种采用V相接地时，中性点不能再直接接地。

为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，故在二次侧中性点通过一个保护间隙接地。

当高压窜入二次侧时，间隙击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用你说的闭口三角没见过，你再仔细看看吧（闭口三角当三相不平衡有零序电压时，不是短路了么）请问：为什么进线电压互感器都是V/V 式，而母线电压互感器都是三相五柱式（其一次线圈及二次线圈均接成星形，附加二次线圈接成开口三角形）？如果进线和母线都采用三相五柱式可以吗？为什么？电压互感器一般有单相接线、V-V 接线、Y-Y 接线、Y0/Y0/ △这四种接线方式。

其中由两个单相互感器接线成不完全星形就是V－V 接法，它是用来测量各相间电压，但不能测量相对地电压，它广泛应用在20kV 以下中性点不接地或经消弧线图接地的电网中。

电压互感器的接线方式（图）来源：电力资料网时间：2010-07-19标签：电压互感器接地接线三相系统(1)Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。

信息来源:(2)Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。

(3)YN,yn接线方式：多用于大电流接地系统。

(4)YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV 及以下的系统中不采用。

电压互感器实际上是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

电压互感器的接线方式很多，常见的有以下几种：(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式(2) 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。

(3) 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。

用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。

(4)电容式电压互感器接线形式。

1、电压互感器V/V接法
V/V接法原理图
V/V接法3D示意图
2、电压互感器Y/Y接法Y/Y接法3D示意图
3、电流互感器不完全星型接法
电流互感器不完全星型接法原理图
电流互感器不完全星型接法3D示意图
4、电流互感器星型接法
星型接法原理图（适用10kV以上）
星型接法原理图（适用400V）
星型接法3D示意图（400V）5、电能表接线示意图
三相三线电能表组合接线示意图
（3*100V电能表+3*100V专变采集终端）
三相四线电能表组合接线示意图
（3*57.7V电能表+3*100V专变采集终端）
三相四线电能表组合接线示意图
（3*220V电能表+3*220V专变采集终端）。

电压互感器西林电桥正接法反接法英文回答：Voltage transformers, also known as voltage sensors or voltage transducers, are devices used to measure electrical voltage in power systems. They are commonly used in various applications, such as power transmission and distribution, electrical testing, and control systems. One of the common methods used to measure voltage using a voltage transformer is the Wheatstone bridge. The Wheatstone bridge is acircuit configuration that allows for accurate measurement of unknown electrical resistance or impedance. In the case of voltage transformers, the Wheatstone bridge can be used to measure the voltage ratio between the primary and secondary windings of the transformer.The Wheatstone bridge can be connected in two different ways when measuring voltage using a voltage transformer: the direct connection method and the reverse connection method. In the direct connection method, the primarywinding of the voltage transformer is connected to one side of the Wheatstone bridge, while the secondary winding is connected to the other side. This configuration allows for the measurement of the voltage ratio directly. On the other hand, in the reverse connection method, the primary and secondary windings are swapped, meaning the primary winding is connected to the side of the Wheatstone bridge where the secondary winding was previously connected, and vice versa. This configuration allows for the measurement of the inverse of the voltage ratio.Both the direct connection method and the reverse connection method have their own advantages and disadvantages. The direct connection method provides a straightforward measurement of the voltage ratio, making it easier to interpret the results. However, it may require additional circuitry to ensure the accuracy of the measurement. On the other hand, the reverse connection method can provide a more accurate measurement of the inverse of the voltage ratio, but it may be more complex to interpret the results.In conclusion, the direct connection method and the reverse connection method are two different ways to connect a Wheatstone bridge when measuring voltage using a voltage transformer. Each method has its own advantages and disadvantages, and the choice between the two depends on the specific requirements of the measurement. It is important to carefully consider the application and the desired measurement accuracy when selecting the appropriate connection method for voltage measurement using a voltage transformer.中文回答：电压互感器，也称为电压传感器或电压变送器，是用于测量电力系统中电压的设备。

零序电压互感器接法
零序电压互感器是一种用于测量三相电路中的零序电压的装置。

在三
相电路中，如果三相电压不平衡，就会产生零序电压。

这种电压通常
是由于线路故障或非对称负载引起的。

因此，了解和测量零序电压对
于保护和控制三相系统至关重要。

接法
在三相系统中，通常使用两个零序电压互感器来测量零序电压。

这些
互感器必须正确地接到系统中才能提供准确的测量结果。

1. 单点接法
单点接法是最常见的连接方式。

它涉及将两个零序互感器连接到一个
单独的中性点上。

这个中性点可以是变压器或发电机中的真实中性点，也可以是通过连接三个绕组并取平均值得到的虚拟中性点。

2. 双点接法
双点接法涉及将两个零序互感器分别连接到两个不同的中性点上，并
将它们串联在一起。

这种方法可以提供更准确的测量结果，因为它考
虑了不同部分之间可能存在的潜在差异。

3. 三角形接法
三角形接法涉及将两个零序互感器连接到一个三角形回路中。

这种方法需要在系统中添加一个外部电阻，以确保电流在回路中平衡。

4. Y-形接法
Y-形接法涉及将两个零序互感器连接到一个Y形回路中。

这种方法也需要在系统中添加一个外部电阻，以确保电流在回路中平衡。

总结
以上四种接法都可以用于测量三相系统中的零序电压。

选择哪种接法取决于具体情况，例如系统拓扑和可用资源。

无论使用哪种接法，都必须确保正确地连接互感器，并采取必要的措施来保证测量结果的准确性。
