道路课程设计报告书汇总

  • 格式：doc
  • 大小：621.13 KB
  • 文档页数：13

1.工程概况名称：舒兰—蛟河二级公路；地质条件：粘性土，稠度为1.0；地形条件：平原地形；2.技术指标2.1设计标准：根据设计任务书要求，本路段按二级公路技术标准勘察、设计。

设计车速为60公里/小时，双车道，设计年限：20年（路面类型为水泥混凝土路面）。

2.2 设计执行标准、规范有：《公路工程技术标准》JTG B01-2003《公路路线设计规范》JTG D20-2006《公路路基设计规范》JTG D30-20042.2 各项技术指标：2.2.1平面：（1）圆曲线一般最小半径为200m，极限最小半径125m；不设超高最小半径当路拱≤2%时为1500m，当路拱＞2%时为1900m。

（2）平曲线长度一般值为300m，最小值为100m。

（3）缓和曲线最小长度一般值为80m，最小值为60m。

2.2.2纵断面：（1）最大纵坡为6%，最小坡度为0.5%，最小坡长150m；纵坡为6%时的最大坡长为600m。

（2）凹形竖曲线半径一般值为1500m，极限值为1000m，竖曲线最小长度为50m；凸形竖曲线半径一般值为2000m，极限值为1400m，竖曲线最小长度为120m。

2.2.3横坡和路面宽度：（1）横坡：1.5%~2%（2）路面宽度：a．车道宽度： 3.5m。

b．路肩宽度：右侧硬路肩宽度一般值为0.75m，最小值为0.25m；土路肩宽度一般值为0.75m，最小值为0.5m。

c．路基宽度：一般值为10m，最小值为8.5m。

2.2.4视距：停车视距为75m，会车视距为150m，超车视距为350m。

3.横断面设计（1）行车道宽度：2×3.5m；（2）硬路肩宽度：2×0.75m；（3）土路肩宽度：2×0.75m；（4）路基总宽度：10m。

4.平面选线4.1平面选线的原则（1）在道路设计的各个阶段，应运用各种先进手段对路线方案作深入、细致的研究，在多方案论证、比选的基础上，选定最优路线方案。

（2）路线设计应在保证行车安全、舒适、迅速的前提下，做到工程量小、造价低、运营费用省、效益好，并有利于施工和养护。

路线设计应注意立体线形设计中平、纵、横面的疏顺、合理配合。

在工程量增加不大时，应尽可能的采用较高的技术指标。

不应轻易采用最小或极限指标，也不应片面采用较高指标。

（3）选线应同农田基本建设相配合，做到少占田地，并应尽量不占高产田、经济作物田和经济林园（如橡胶林、茶林、果园）等。

对沿线必须占用的田地，应按国家有关法规，做好造田还林等规划和必要的设计。

（4）通过名胜、风景、古迹地区的道路，应与周围环境、景观相协调，并适当照顾美观，重视保护原有自然状态和重要历史文物遗址。

（5）在选线过程中，对严重不良地质路段，如滑坡、崩坍、泥石流、岩溶、泥沼及排水不良等特殊地区，应慎重对待，一般情况下应设法绕避，如必须穿过时，应选择合适位置，缩小穿越范围，并采取必要的工程措施。

4.2选线过程一条道路路线的选定是经过由浅入深、由轮廓到局部、由总体到具体、由面到带进而到线的过程来实现的，一般要经过以下三个步骤:（1）全面布局（2）逐段安排（3）具体定线a.控制点的选定：在平原地区选线过程中，对严重不良地质路段，如池塘、泥沼及排水不良等特殊地区，应慎重对待，一般情况下应设法绕避。

初步选定能避开池塘的一个控制点，定出路线的大致走向。

b.加密控制点：避开地质不良地段，尽量少占用农田，加密控制点。

c.确定路线走向：在前面各项工作的基础上，把各个控制点连结起来，定出路线的走向。

4.3纸上定线设计路段为平原区二级公路，地形起伏不大，但易受池塘等的影响，因此，尽量避开池塘等不利地段。

5.平面设计5.1曲线及桩号标定：起点桩号K0+000.000JD 1桩号K0+226.385, 转角值:右60.00°,半径:200m ,缓和曲线长:80m JD 2桩号K0+503.445，转角值:右59.57°,半径:180m ,缓和曲线长:80m JD 3桩号K0+723.005，转角值:左29.61°,半径:250m ,缓和曲线长:60m JD 4桩号K0+979.187，转角值:左79.38°,半径:150m ,缓和曲线长:75m JD 5桩号K1+225.511，转角值:右59.33°,半径:160m ,缓和曲线长:70m5.2平曲线要素计算：切线增长值：232402R L L q s s -= 內移植：342268824R L R L p ss -=切线长：q tg p R T ++=2)(α外距：R p R E -+=2sec )(α平曲线：0180s L R L πα=+5.3 曲线主点桩号计算：T JD ZH -=S L +=ZH HYL/2Z QZ +=HL Z +=H HZS L -Z H YH =5.4平面线形：5.5例：JD1点计算数据已知：R1=200m ，Ls=180m ，1α右=60°切线增长值： 3254.912240s s L L q R =-=39.95m內移植：2432.013242384s s L L p R R=-=1.331m 平曲线长：0335.03m180s L R L πα=+=289.44m 切线长：()tan 176.74m 2T R p q α=++=156.19m外距：R p R E -+=2sec )(α=32.48m桩号：T JD ZH -==K0+070.200SL+=ZHHY=K0+150.200L/2ZQZ+=H=K0+214.920LZ+=HHZ=K0+359.640SL-Z HYH==K0+279.640JD1线形图：5.6平曲线要素汇总表JD点JD桩号Ls（m）αR(m) T（m）L(m) E(m) JD1K0+226.38580右60.00°200156.185289.44032.477 JD2K0+503.44580右59.57°180143.805267.14529.102 JD3K0+723.00560左29.61°25096.220189.1989.205JD4K0+979.18775左79.38°150163.204282.81646.954 JD5K1+225.51170右59.33°160126.802235.68125.599主点桩号ZH HY QZ YH HZO点6.纵断面设计6.1 纵断面设计原则1.纵面线形应与地形相适应，线形设计应平顺、圆滑、视觉连续，保证行驶安全。

2.纵坡均匀平顺、起伏和缓、坡长和竖曲线长短适当、以及填挖平衡。

3.平面与纵断面组合设计应满足:4.视觉上自然地引导驾驶员的视线，并保持视觉的连续性。

6.2 纵断面拉坡1. 纵坡设计要求：(1)设计必须满足《标准》的各项规范。

(2)纵坡应具有一定的平顺性，起伏不宜过大和过于频繁。

连续上坡或下坡路段，应避免反复设置反坡段。

(3)沿线地形、地下管线、地质、水文、气候和排水等综合考虑。

(4)应尽量做到填挖平衡，使挖方运作就近路段填方，以减少借方和废方，降低造价和节省用地。

2.纵断面拉坡步骤：(1)标注控制点：确定路线起、终点以及越岭垭口，地质不良地段的最小 填土高度，最大挖深等线路必须经过的标高控制点。

(2)试坡：在已标出的“控制点”纵断面图上，根据各技术指标和选线意图，结合地面线的起伏变化，以控制点为依据，在其间穿插取值，同时综合考虑纵断面设计中的平纵组合问题，即当竖曲线和平曲线重合时，应设法使竖曲线的起、终点分别放在平曲线的两个缓和曲线内，其中任一点都不要放在缓和曲线以外的直线上，也不要放在圆弧段之内。

由此试定出若干坡线。

(3)调整并核对：对试坡时所定出的各种坡线进行比较，排除不符工程技术标准的坡线，在剩下的坡线中选取填挖方量最小又比较平衡的坡线。

在选取的坡线上选择有控制意义的重点横断面，从纵断面图上读出其对应桩号的填挖高度，检查该点的横断面填挖是否满足各项工程指标。

如果不满足，则应对所选坡线进行调整。

6.3 竖曲线要素计算竖曲线要素设计公式为：12i i -=ω竖曲线长度：ωRL=竖曲线切线长：2LT=竖曲线外距：RTE22=6.4竖曲线计算数据：已知：1i=-5.7%, 2i= -0.7%，3i=3.6%，4i=-3.1%，5i=5.9%；R1=2500m，R2=3500m，R3=3000m，R4=2000m。

纵断面要素示意图BPD1: 桩号K0+216.000121ii-=ω=5%，凹型竖曲线曲线长：111wRL==161.634m切线长：T1=21L=80.817m外距：12112RTE==1.306 m起点桩号=K0+216.000-80.817=K0+135.183终点桩号=K0+216.000+80.817=K0+296.817BPD2:桩号K0+492.000232ii-=ω=4.3%，凹型竖曲线曲线长：222w R L ==151.925m 切线长：T 2=22L =75.962m 外距：22222R TE ==0.824m起点桩号=K0+492.000-75.962=K0+416.038终点桩号=K0+492.000+75.962=K0+567.962BPD 3:桩号K0+940.00032i i -=ω3=i 4-i 3=-6.7%，凸型竖曲线 曲线长：L 3=R 332i i -=ω3=200.625m切线长：T 3=2L 3=100.313m 外距：E 3=3322^R T =1.667m起点桩号=K0+940.000-100.313=K0+839.687终点桩号=K0+940.000+100.313=K1+040.313BPD 4:桩号K1+220.00032i i -=ω4=i 5-i 4=9%，凹型竖曲线 曲线长：L 4=R 432i i -=ω4=180.296m切线长：T 4=2L 4=90.148m 外距：E 4=4422^R T =2.032m起点桩号=K1+220.000-90.148=K1+129.852 终点桩号=K1+220.000+90.148=K1+310.1486.5竖曲线要素汇总表6.6纵断面设计成果表由前面的计算即可确定出各直线段坡线上所对应的中桩标高，再由公式 算出竖曲线内各点的竖距，凸形竖曲线的曲线上中桩标高即为对应直线坡h2/2Rx线标高减去竖距h，凹形竖曲线的曲线上中桩标高即为对应直线坡线标高加上竖距h。

由此即可确定纵断面线上各中桩的标高，也就可以算出各中桩的填、挖高度。

6.7绘制纵断面图纵断面图一般采用横向1:2000，纵向1:200的比例尺绘制，上部画纵断面图，下部标注如图：7.横断面设计7.1横断面设计的原则(1)、设计时应根据公路等级、技术标准，结合地形、地质、水文、填挖等情况选用。

合集下载

道路设计实训报告书

道路设计实训报告书

一、实训目的通过本次道路设计实训，使学生掌握道路设计的基本原理、方法与技能，提高学生的实际操作能力，培养学生的创新意识和团队协作精神，为今后从事道路设计及相关工作打下坚实的基础。

二、实训时间2022年10月1日至2022年10月15日三、实训地点某市道路设计研究院四、实训内容1. 道路设计基本理论（1）道路设计的基本概念及分类（2）道路设计的基本原则（3）道路设计的主要技术指标2. 道路平面设计（1）道路平面线形设计（2）道路平面交叉口设计（3）道路平面排水设计3. 道路纵断面设计（1）道路纵断面设计的基本原理（2）道路纵断面设计的方法与步骤（3）道路纵断面设计中的计算与调整4. 道路横断面设计（1）道路横断面设计的基本原理（2）道路横断面设计的方法与步骤（3）道路横断面设计中的计算与调整5. 道路工程量计算（1）道路工程量计算的基本原理（2）道路工程量计算的方法与步骤（3）道路工程量计算中的注意事项五、实训过程1. 理论学习（1）认真阅读教材，掌握道路设计的基本理论。

（2）查阅相关资料，了解道路设计的发展趋势。

2. 实际操作（1）分组进行道路设计，每组选择一个实际道路工程案例。

（2）按照道路设计的基本步骤，进行道路平面、纵断面、横断面设计。

（3）根据设计要求，计算道路工程量。

3. 汇报与讨论（1）各小组汇报设计成果，包括设计图纸、计算书等。

（2）教师对各小组的设计成果进行点评，提出改进意见。

（3）小组之间互相交流，分享设计心得。

六、实训成果1. 完成道路平面、纵断面、横断面设计图纸。

2. 编制道路工程量计算书。

3. 撰写道路设计实训报告。

七、实训总结1. 通过本次实训，我对道路设计的基本理论、方法与技能有了更深入的了解。

2. 实训过程中，我学会了如何运用所学知识解决实际问题，提高了自己的实际操作能力。

3. 在小组合作中，我学会了与他人沟通、协作，培养了团队精神。

4. 本次实训让我认识到，道路设计是一项复杂而严谨的工作，需要不断学习和积累经验。

道路课程设计报告书

道路课程设计报告书

1.工程概况名称: 舒兰—蛟河二级公路；地质条件：粘性土, 稠度为1.0；地形条件: 平原地形；2.技术指标2.1设计原则:根据设计任务书规定, 本路段按二级公路技术原则勘察、设计。

设计车速为60公里/小时, 双车道, 设计年限：（路面类型为水泥混凝土路面）。

2.2 设计执行原则、规范有:《公路工程技术原则》JTG B01-《公路路线设计规范》JTG D20-《公路路基设计规范》JTG D30-2.2 各项技术指标:2.2.1平面:（1）圆曲线一般最小半径为200m, 极限最小半径125m；不设超高最小半径当路拱≤2%时为1500m, 当路拱＞2%时为1900m。

（2）平曲线长度一般值为300m, 最小值为100m。

（3）缓和曲线最小长度一般值为80m, 最小值为60m。

2.2.2纵断面:（1）最大纵坡为6%, 最小坡度为0.5%, 最小坡长150m；纵坡为6%时旳最大坡长为600m。

（2）凹形竖曲线半径一般值为1500m, 极限值为1000m, 竖曲线最小长度为50m；凸形竖曲线半径一般值为m, 极限值为1400m, 竖曲线最小长度为120m。

2.2.3横坡和路面宽度:（1）横坡: 1.5%~2%（2）路面宽度:a. 车道宽度: 3.5m。

b．路肩宽度：右侧硬路肩宽度一般值为0.75m, 最小值为0.25m；土路肩宽度一般值为0.75m, 最小值为0.5m。

c．路基宽度：一般值为10m, 最小值为8.5m。

2.2.4视距:停车视距为75m, 会车视距为150m, 超车视距为350m。

3.横断面设计（1）行车道宽度: 2×3.5m；（2）硬路肩宽度: 2×0.75m；（3）土路肩宽度: 2×0.75m；（4）路基总宽度: 10m。

4.平面选线4.1平面选线旳原则（1）在道路设计旳各个阶段, 应运用多种先进手段对路线方案作进一步、细致旳研究, 在多方案论证、比选旳基础上, 选定最优路线方案。

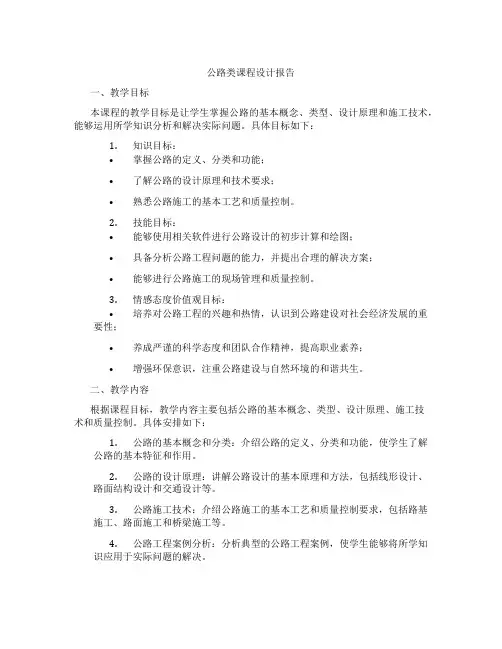

公路类课程设计报告
