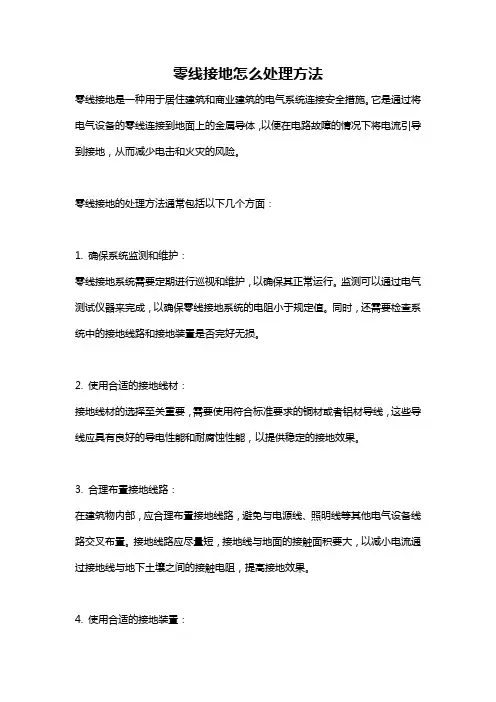

零线接地怎么处理方法零线接地是一种用于居住建筑和商业建筑的电气系统连接安全措施。

它是通过将电气设备的零线连接到地面上的金属导体，以便在电路故障的情况下将电流引导到接地，从而减少电击和火灾的风险。

零线接地的处理方法通常包括以下几个方面：1. 确保系统监测和维护：零线接地系统需要定期进行巡视和维护，以确保其正常运行。

监测可以通过电气测试仪器来完成，以确保零线接地系统的电阻小于规定值。

同时，还需要检查系统中的接地线路和接地装置是否完好无损。

2. 使用合适的接地线材：接地线材的选择至关重要，需要使用符合标准要求的铜材或者铝材导线，这些导线应具有良好的导电性能和耐腐蚀性能，以提供稳定的接地效果。

3. 合理布置接地线路：在建筑物内部，应合理布置接地线路，避免与电源线、照明线等其他电气设备线路交叉布置。

接地线路应尽量短，接地线与地面的接触面积要大，以减小电流通过接地线与地下土壤之间的接触电阻，提高接地效果。

4. 使用合适的接地装置：为了提供更好的接地效果，可以使用接地电极、接地母线和接地槽等接地装置。

接地电极通常使用铜塞或钢塞杆等材料，将其嵌入地下土壤中，形成与大地良好的接触。

接地母线和接地槽用于将不同的接地线路或设备连接在一起，形成一个低阻抗的接地系统。

5. 控制接地电阻：接地电阻是衡量接地效果的重要指标，它应根据具体要求控制在合理的范围内。

为了降低接地电阻，可以通过增加接地电极的数量、增加接地电极与地下土壤的接触面积、加强接地装置的连接等方式来改善接地效果。

6. 使用符合标准要求的设备：为了确保零线接地系统的安全性，应使用符合标准要求的设备和材料。

这些设备和材料应具有较高的绝缘性能和耐久性，以确保在电气故障和过电压等异常情况下，仍能提供良好的接地保护。

总之，零线接地是一项重要的电气安全措施，它可以有效减少电击和火灾的风险。

在处理零线接地时，需要充分考虑接地装置、接地线路的合理布置和控制接地电阻等方面，以确保接地系统的可靠性和稳定性。

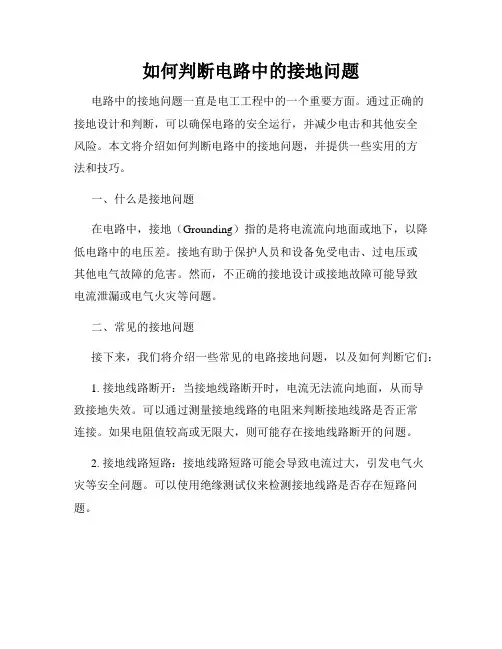

如何判断电路中的接地问题电路中的接地问题一直是电工工程中的一个重要方面。

通过正确的接地设计和判断，可以确保电路的安全运行，并减少电击和其他安全风险。

本文将介绍如何判断电路中的接地问题，并提供一些实用的方法和技巧。

一、什么是接地问题在电路中，接地（Grounding）指的是将电流流向地面或地下，以降低电路中的电压差。

接地有助于保护人员和设备免受电击、过电压或其他电气故障的危害。

然而，不正确的接地设计或接地故障可能导致电流泄漏或电气火灾等问题。

二、常见的接地问题接下来，我们将介绍一些常见的电路接地问题，以及如何判断它们：1. 接地线路断开：当接地线路断开时，电流无法流向地面，从而导致接地失效。

可以通过测量接地线路的电阻来判断接地线路是否正常连接。

如果电阻值较高或无限大，则可能存在接地线路断开的问题。

2. 接地线路短路：接地线路短路可能会导致电流过大，引发电气火灾等安全问题。

可以使用绝缘测试仪来检测接地线路是否存在短路问题。

3. 接地线与其他线路相交：当接地线与其他线路相交时，可能会产生电磁干扰或接地故障。

可以使用场强仪等仪器来检测接地线路周围的电磁场情况，以判断是否存在相交问题。

4. 接地电流过大：当接地电流超过一定范围时，可能会引起设备损坏或安全隐患。

可以使用电流表等仪器来测量接地电流，判断是否超过了规定值。

三、如何判断电路中的接地问题下面是一些常用的方法和技巧，可用于判断电路中的接地问题：1. 测量接地电阻：使用数字接地电阻测试仪或万用表等工具，测量接地电阻的值。

一般情况下，接地电阻应小于规定的标准值，如果电阻较高，则可能存在接地线路断开的问题。

2. 检测接地线路的绝缘状况：使用绝缘测试仪等工具，对接地线路进行绝缘测试。

如果测试结果显示绝缘电阻较低，可能存在接地线路短路的问题。

3. 观察接地线路周围的设备是否有漏电现象：检查接地线路附近的设备，观察是否有漏电或电气火花现象。

如果发现异常，可能是接地线与其他线路相交或存在其他接地问题。

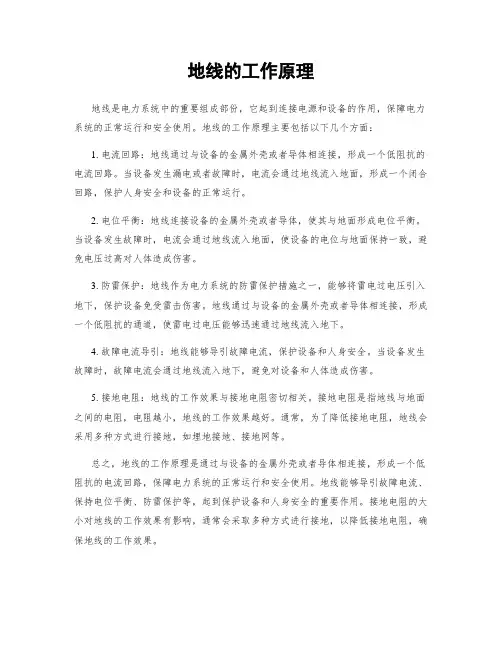

地线的工作原理
地线是电力系统中的重要组成部份，它起到连接电源和设备的作用，保障电力系统的正常运行和安全使用。

地线的工作原理主要包括以下几个方面：
1. 电流回路：地线通过与设备的金属外壳或者导体相连接，形成一个低阻抗的电流回路。

当设备发生漏电或者故障时，电流会通过地线流入地面，形成一个闭合回路，保护人身安全和设备的正常运行。

2. 电位平衡：地线连接设备的金属外壳或者导体，使其与地面形成电位平衡。

当设备发生故障时，电流会通过地线流入地面，使设备的电位与地面保持一致，避免电压过高对人体造成伤害。

3. 防雷保护：地线作为电力系统的防雷保护措施之一，能够将雷电过电压引入地下，保护设备免受雷击伤害。

地线通过与设备的金属外壳或者导体相连接，形成一个低阻抗的通道，使雷电过电压能够迅速通过地线流入地下。

4. 故障电流导引：地线能够导引故障电流，保护设备和人身安全。

当设备发生故障时，故障电流会通过地线流入地下，避免对设备和人体造成伤害。

5. 接地电阻：地线的工作效果与接地电阻密切相关。

接地电阻是指地线与地面之间的电阻，电阻越小，地线的工作效果越好。

通常，为了降低接地电阻，地线会采用多种方式进行接地，如埋地接地、接地网等。

总之，地线的工作原理是通过与设备的金属外壳或者导体相连接，形成一个低阻抗的电流回路，保障电力系统的正常运行和安全使用。

地线能够导引故障电流、保持电位平衡、防雷保护等，起到保护设备和人身安全的重要作用。

接地电阻的大小对地线的工作效果有影响，通常会采取多种方式进行接地，以降低接地电阻，确保地线的工作效果。

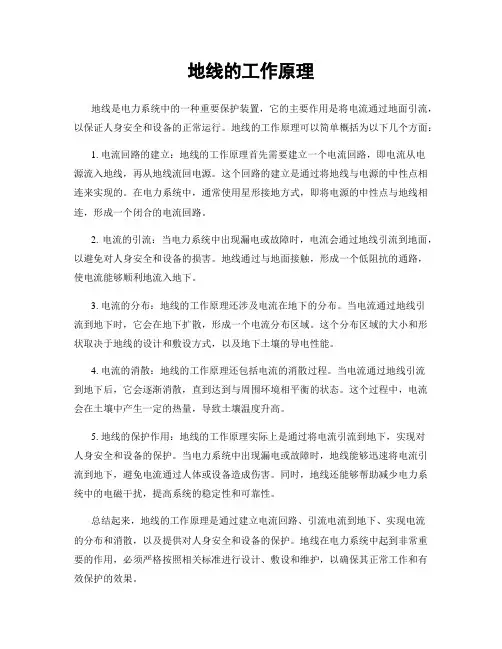

地线的工作原理地线是电力系统中的一种重要保护装置，它的主要作用是将电流通过地面引流，以保证人身安全和设备的正常运行。

地线的工作原理可以简单概括为以下几个方面：1. 电流回路的建立：地线的工作原理首先需要建立一个电流回路，即电流从电源流入地线，再从地线流回电源。

这个回路的建立是通过将地线与电源的中性点相连来实现的。

在电力系统中，通常使用星形接地方式，即将电源的中性点与地线相连，形成一个闭合的电流回路。

2. 电流的引流：当电力系统中出现漏电或故障时，电流会通过地线引流到地面，以避免对人身安全和设备的损害。

地线通过与地面接触，形成一个低阻抗的通路，使电流能够顺利地流入地下。

3. 电流的分布：地线的工作原理还涉及电流在地下的分布。

当电流通过地线引流到地下时，它会在地下扩散，形成一个电流分布区域。

这个分布区域的大小和形状取决于地线的设计和敷设方式，以及地下土壤的导电性能。

4. 电流的消散：地线的工作原理还包括电流的消散过程。

当电流通过地线引流到地下后，它会逐渐消散，直到达到与周围环境相平衡的状态。

这个过程中，电流会在土壤中产生一定的热量，导致土壤温度升高。

5. 地线的保护作用：地线的工作原理实际上是通过将电流引流到地下，实现对人身安全和设备的保护。

当电力系统中出现漏电或故障时，地线能够迅速将电流引流到地下，避免电流通过人体或设备造成伤害。

同时，地线还能够帮助减少电力系统中的电磁干扰，提高系统的稳定性和可靠性。

总结起来，地线的工作原理是通过建立电流回路、引流电流到地下、实现电流的分布和消散，以及提供对人身安全和设备的保护。

地线在电力系统中起到非常重要的作用，必须严格按照相关标准进行设计、敷设和维护，以确保其正常工作和有效保护的效果。

地线带电的原因及处理方法地线带电是指地线上出现了电压，这种情况可能会对人员和设备造成危险。

地线带电的原因有很多，比如漏电、接地不良、线路故障等。

下面我们就来详细了解一下地线带电的原因及处理方法。

一、地线带电的原因。

1. 漏电，漏电是地线带电的主要原因之一。

当电气设备或线路发生漏电时，会导致电流通过地线流向地面，造成地线带电。

2. 接地不良，接地不良也是地线带电的常见原因。

如果接地电阻过大或接地线路断开，就会导致地线带电现象的发生。

3. 线路故障，线路故障也可能导致地线带电。

比如线路短路、接触不良等故障，都会导致地线带电现象的发生。

二、地线带电的处理方法。

1. 及时排除漏电故障，对于发生漏电的设备或线路，需要及时排除故障，修复漏电问题，确保设备正常运行。

2. 加强接地检查，定期对接地设施进行检查，确保接地电阻符合要求，及时修复接地不良问题，防止地线带电的发生。

3. 定期检测线路，定期对线路进行检测，发现线路故障及时处理，避免线路故障导致地线带电现象的发生。

4. 安装漏电保护装置，在电气设备中安装漏电保护装置，能够及时检测漏电情况，并在发生漏电时切断电源，避免地线带电的发生。

5. 加强安全教育，加强对员工的安全教育，提高员工对地线带电危险的认识，增强安全意识，减少地线带电事故的发生。

总结，地线带电是一种常见的电气安全隐患，对人员和设备都会造成危害。

因此，我们需要加强对地线带电原因的了解，采取有效的处理方法，确保电气设备和线路的安全运行，保障人员和设备的安全。

希望以上内容能够对大家有所帮助，谢谢！。

地线偏移解释原理
地线偏移，又称地线故障，是指电气线路中的地线与实际地面产生的偏移现象。

地线偏移通常是由于接地系统存在缺陷或者接地电阻不均匀引起的。

地线的主要作用是提供安全的电流回路，保护人身安全和设备的正常运行。

当地线偏移时，电流回路的路径发生改变，可能会导致触电事故和设备故障。

地线偏移的原理主要涉及到接地系统的电流分布和电位差的形成。

在完整的接地系统中，电流会从接地点分布到周围的地埋设备中，形成一定的电位差。

当接地系统存在缺陷时，如接地电阻不均匀、接地电阻断开等，电流分布会发生改变，导致不同地点的电位差不一致。

这种不一致的电位差在一定条件下可能会导致地线偏移现象的发生。

具体来说，当接地电阻发生故障或不均匀时，局部地面的电位差会增大，而周围的地面电位差较小，形成电流的集中流动。

这样就会导致地线电流在不同地点的流量不一致，造成地线偏移现象。

为了解决地线偏移问题，需要及时检测接地系统的健康状态，保持接地电阻稳定和均匀，以维护电气线路的安全运行。

同时，在设计和建设接地系统时，需要进行合理的规划，确保接地系统的质量和可靠性。

变流器因接地问题导致故障分析和处理方法摘要自CRH5牵引辅助变流器自技术引进以来，变流器在厂内试验和运行过程时发生几次因接地问题导致故障，其中有试验接地线虚接和传感器接地线过长等问题。

本文根据近年来的现场经验，总结了一套变流器因接地问题导致故障的分析和处理方法。

关键词牵引辅助变流器、接地抗干扰、分析、处理0 引言随着控制单元准确度与分辨率的不断提高，微小的外界干扰都会产生很大的误差，甚至会使整个电子系统无法正常工作。

各种电子器件都需要接地,而地线却是引入干扰的重要通道。

所谓接地就是将某点与一个等电位点或等电位面用低电阻导线联接起来,构成一共基准电位。

正确接地的目的在于消除公共地线阻抗所产生的共阻抗耦合（共模）干扰,并避免受磁场和电位差的影响,防止形成地电流环路与其他电路产生磁耦合干扰。

变流器的“地”通常而言，可以分为两种：一种是系统基准地（信号地），即信号回路的基准导体，为系统提供一个基准（参考）电位，亦成为虚地或者系统地；另外一种是“大地”（安全地）即真正的地。

CRH5牵引辅助变流器自技术引进以来，变流器在厂内试验和列车运行过程中发生几次因接地问题导致故障。

1 CRH5牵引辅助变流器简介CRH5牵引变流器采用两电平主回路拓扑结构，牵引工况下，四象限整流器将牵引变压器输出的1770VA单相交流电转成直流电，经中间直流电路将3200V-3600V的直流电输出给牵引逆变器，牵引逆变器输出电压/频率可调的三相交流电源驱动电机。

制动工况，通过控制牵引逆变器，使牵引电机处于发电状态，将发出的三相交流电给处于整流状态的牵引逆变器，经直流母线稳压后，被处于逆变工况的脉冲整流器变为单相交流电，再经牵引变压器回馈至单相25kV电网，实现能量再生。

当列车处于分相区或者速度过低时，启动能耗制动，通过斩波器将能量消耗在制动电阻器上。

辅助变流器从中间直流环节取电，通过输出变流器转换成直流600V，再进行逆变后得到三相380V/50Hz交流电源，给辅助系统供电。

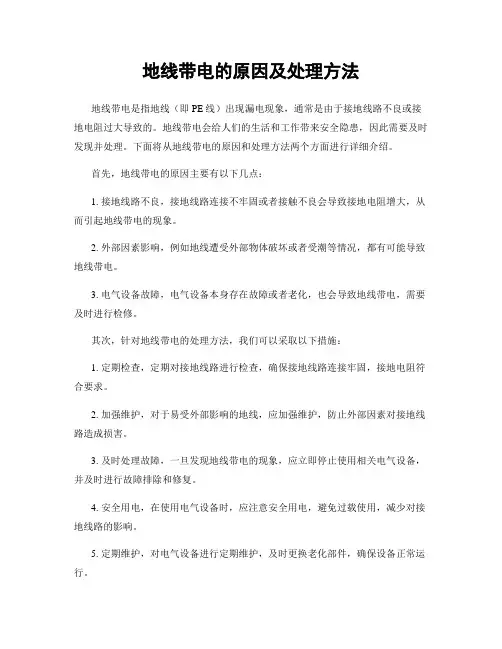

地线带电的原因及处理方法
地线带电是指地线（即PE线）出现漏电现象，通常是由于接地线路不良或接地电阻过大导致的。

地线带电会给人们的生活和工作带来安全隐患，因此需要及时发现并处理。

下面将从地线带电的原因和处理方法两个方面进行详细介绍。

首先，地线带电的原因主要有以下几点：
1. 接地线路不良，接地线路连接不牢固或者接触不良会导致接地电阻增大，从而引起地线带电的现象。

2. 外部因素影响，例如地线遭受外部物体破坏或者受潮等情况，都有可能导致地线带电。

3. 电气设备故障，电气设备本身存在故障或者老化，也会导致地线带电，需要及时进行检修。

其次，针对地线带电的处理方法，我们可以采取以下措施：
1. 定期检查，定期对接地线路进行检查，确保接地线路连接牢固，接地电阻符合要求。

2. 加强维护，对于易受外部影响的地线，应加强维护，防止外部因素对接地线路造成损害。

3. 及时处理故障，一旦发现地线带电的现象，应立即停止使用相关电气设备，并及时进行故障排除和修复。

4. 安全用电，在使用电气设备时，应注意安全用电，避免过载使用，减少对接地线路的影响。

5. 定期维护，对电气设备进行定期维护，及时更换老化部件，确保设备正常运行。

综上所述，地线带电是一种常见的电气安全隐患，需要引起人们的高度重视。

通过对地线带电的原因和处理方法进行了解和掌握，可以有效预防和解决地线带电的问题，保障人们的生活和工作安全。

希望大家能够加强对地线带电问题的关注，共同营造安全的用电环境。

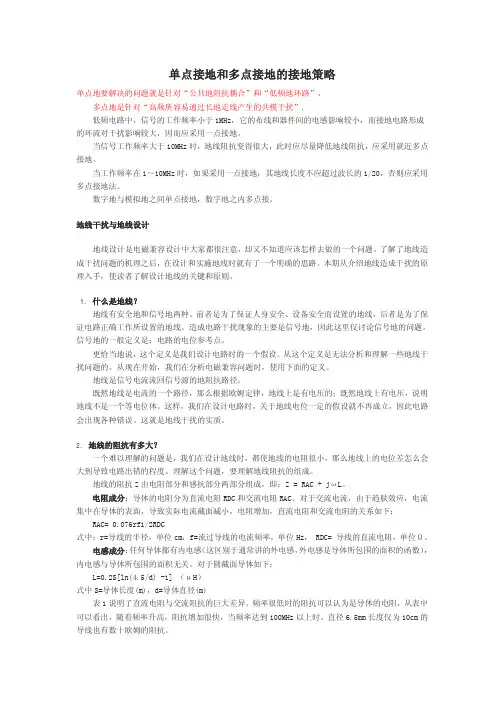

单点接地和多点接地的接地策略单点地要解决的问题就是针对“公共地阻抗耦合”和“低频地环路”，多点地是针对“高频所容易通过长地走线产生的共模干扰”.低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。

当信号工作频率大于10MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。

当工作频率在1～10MHz时，如果采用一点接地，其地线长度不应超过波长的1/20，否则应采用多点接地法。

数字地与模拟地之间单点接地，数字地之内多点接。

地线干扰与地线设计地线设计是电磁兼容设计中大家都很注意，却又不知道应该怎样去做的一个问题。

了解了地线造成干扰问题的机理之后，在设计和实施地线时就有了一个明确的思路。

本期从介绍地线造成干扰的原理入手，使读者了解设计地线的关键和原则。

1. 什么是地线？地线有安全地和信号地两种。

前者是为了保证人身安全、设备安全而设置的地线，后者是为了保证电路正确工作所设置的地线。

造成电路干扰现象的主要是信号地，因此这里仅讨论信号地的问题。

信号地的一般定义是：电路的电位参考点。

更恰当地说，这个定义是我们设计电路时的一个假设。

从这个定义是无法分析和理解一些地线干扰问题的。

从现在开始，我们在分析电磁兼容问题时，使用下面的定义。

地线是信号电流流回信号源的地阻抗路径。

既然地线是电流的一个路径，那么根据欧姆定律，地线上是有电压的；既然地线上有电压，说明地线不是一个等电位体。

这样，我们在设计电路时，关于地线电位一定的假设就不再成立，因此电路会出现各种错误。

这就是地线干扰的实质。

2. 地线的阻抗有多大？一个难以理解的问题是，我们在设计地线时，都使地线的电阻很小，那么地线上的电位差怎么会大到导致电路出错的程度。

理解这个问题，要理解地线阻抗的组成。

地线的阻抗Z由电阻部分和感抗部分两部分组成，即：Z = RAC + jωL。

电阻成分：导体的电阻分为直流电阻RDC和交流电阻RAC。
