防爆柴油机单轨吊技术及其应用

柴油机单轨吊技术在煤矿井下辅助运输体系的应用摘要：伴随煤矿工业新科学技术的运用与安全、高质量生产、高效率现代化矿井的建设，辅助输送的现代化程度已成为权衡煤矿现代化水准的关键，而辅助输送煤炭效率的高低，则直接关乎井下生产效率。

所以，发展高效、便捷的辅助输送模式是中国煤炭工业的一项关键工作。

单轨吊辅助输送体系是高质量生产、高效率发展的辅助输送体系之一，可明显地展示出其优点，即不受地面环境影响，输送巷道布置比较方便，节约大量空间，提高输送效率。

综采工作面的移动与翻转，一般在30天内才能实现，而单轨吊车能在七天内实现，极大的强化了辅助输送效率，进而强化了职工的效率。

本文阐述了煤矿井下输送体系中，柴油机单轨吊技术的运用。

关键词：防爆柴油机；单轨吊；应用技术引言如今，中国煤矿工业广泛运用的是单轨吊、无轨胶车等高质量辅助输送工具。

单轨吊能直接实现从堆场到采矿工作点的输送工作。

与此同时，具有很高的变通性与便捷性，可在同一工作面同时使用多台装置开展工作，所以单轨吊慢慢成为矿井机械化辅助输送的关键设备。

一、单轨吊体系结构及功能单轨吊体系能合理高效的使用巷道顶部空间，实现职工、物资和装置的输送工作。

单轨吊体系由三个部分组成，分别是机车单元、提升单元与轨道体系。

同时，根据单轨吊的驱动模式，划分为多种类型。

由于蓄电池储能有些问题，蓄电池单轨吊的使用次数不多；风动单轨吊的功率不高，结构相对简单，只适合用在对输送需求不高的狭窄场所使用，所以防爆柴油机单轨吊已然成为井下单轨吊输送的关键装置。

二、防爆柴油机单轨吊在单轨吊内部结构中，防爆柴油机车是其重要组成部分。

有两个驾驶室、多个传动体系、动力体系、液压体系以及电力控制体系构成，具体内容可见下图。

机车使用驱动装置在铁路轨道上运行，配合升降梁、集装箱和人车等开展机械、散落物料和人员的输送工作[1]。

图1防爆柴油机单轨吊示意图（一）动力体系动力体系由柴油机机体、进气体系、冷却体系、燃油体系等组成。

DLZ110F—4+1型柴油动力单轨吊车运输设备的应用摘要：单轨吊车是一种机动性强、运行速度快、载重量大、安全可靠的行驶于悬吊单轨系统的辅助运输设备，主要用于煤矿综采工作面安装、回撤，目前在国内正逐步推广。

煤矿辅助运输中，主要有防爆蓄电池单轨吊车和柴油机单轨吊车，本文对DLZ110F-4+1型柴油机单轨吊的运输巷道基本情况、运输线路施工标准、技术参数、运输能力、安全性及日常维护等进行了阐述。

关键词：单轨吊；巷道；轨道施工；运输能力；安全性滕州郭庄矿业公司锦丘煤矿北翼163采区是下一步矿井主采区，针对163采区工作面配备的一次采全高设备运输量大、吨位重、运输路线长的特点，为简化运输环节，淘汰调度绞车运输，提高运输安全性和工作面的安撤效率，减轻职工劳动强度和人员配备等。

经过周密调研分析，并对多种型号的单轨吊及其性能进行分析比较，最终选用由捷克芬瑞特公司生产的DLZ110F-4+1型柴油动力单轨吊机车在我矿运行使用，作为采区辅助运输设备。

该系统具有适应性强、设备构造简单、维护方便、机动灵活、调运方便、爬坡能力强、安全系数高，而且不受巷道底板变形的影响，能够有效利用巷道断面空间，减少运输环节等多方面的优点，另外最主要的是可以实现液压支架整体运输，从而提高运输效率。

1 单轨吊运输范围、长度及巷道基本情况1.1 单轨吊运输范围、长度163轨道大巷起吊车场→163采区轨道大巷→采区轨道顺槽→采区轨道顺槽车场→工作面切眼，运输线路全长3920m。

1.2 单轨吊运输巷道基本情况163轨道大巷长2640m，其中：车场段为拱形断面，长142m、巷道高4000mm、宽4400mm、平巷；拱形斜巷段长163米、巷道高3200mm、宽3200mm、坡度10°；矩形斜巷段：长2335米、巷道高3100mm、宽3200mm、平均坡度5°。

顺槽轨道长1280m，矩形断面，巷道高2900mm、宽3200mm、平均坡度5°。

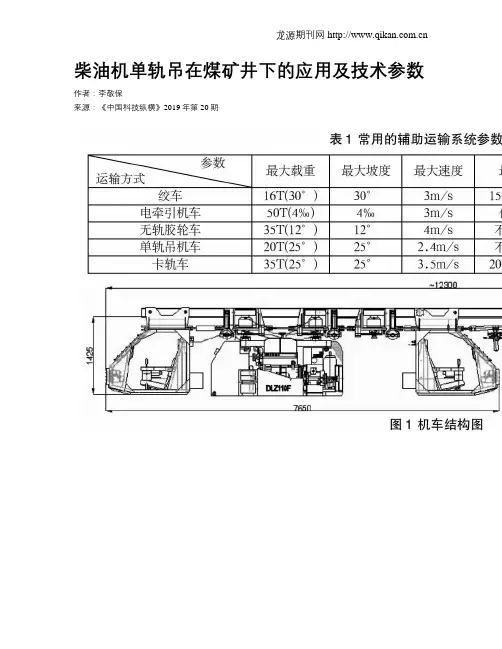

柴油机单轨吊在煤矿井下的应用及技术参数作者：李敬保来源：《中国科技纵横》2019年第20期摘要：对我国矿井辅助运输的几种常用系统，从技术性能，安全性，效能等方面进行了分析，重点讲述了单轨吊机车同其他设备的对比;在系统设备选型时可供借鉴。

关键词：煤矿;辅助运输;单轨吊;应用中图分类号：TD529 文献标识码：A 文章编号：1671-2064（2019）20-0158-030 引言我国是一个能源消费大国，煤炭生产保障着国家的能源安全。

在煤炭生产企业中，辅助运输环节越来越突出的成为井下生产的一个瓶颈。

随着各种先进辅助运输设备性能的提高，煤矿企业在决定引进辅助运输设备时，需要对各种辅助运输设备的最新参数有全面的了解，以便选出适合井下运输的最佳方案，实现安全和效率的最大化。

1 目前国内常用的井下辅助运输系统单轨吊机车是井下辅助运输交通工具的一种。

目前国内常用的井下辅助运输系统大致有以下几类：（1）绞车牵引系统。

（2）电机车牵引系统。

（3）无轨胶轮车。

（4）单轨吊。

（5）卡轨车。

表1是几种常用的辅助运输系统的一些参数。

2 单轨吊机车结构单轨吊机车，是用于煤矿井下，在巷道顶板上固定的一列特制的，工字型钢轨上运行的机车;它适用于甲烷浓度高达1%，有爆炸危险的采矿区域进行使用。

由于柴油机单轨吊机车使用模块化结构，使其能够恰如其分地适应多种不同的井下应用条件。

单轨吊机车由以下各部分组成：两个司机室、一个主机部分（含冷却单元）、两组数量可变的机车驱动部、多个起吊梁和机械连接元件。

图1是捷克某公司的DLZ110F柴油机单轨吊机车运输辅料时的机车结构图。

主机中的柴油机带动液压泵旋转，液压泵产生高压液压油，输往机车驱动步的液压马达，液压马达旋转带动机车前行。

柴油机是由国际知名柴油机公司制造，四缸直喷式防爆柴油机，在设计时对柴油机尾气污染物的排放进行了优化，有利于井下的特殊工作环境。

低轉速（1800转/分）保证了较长的柴油机使用寿命及较低的油耗;功率为80KW或120KW。

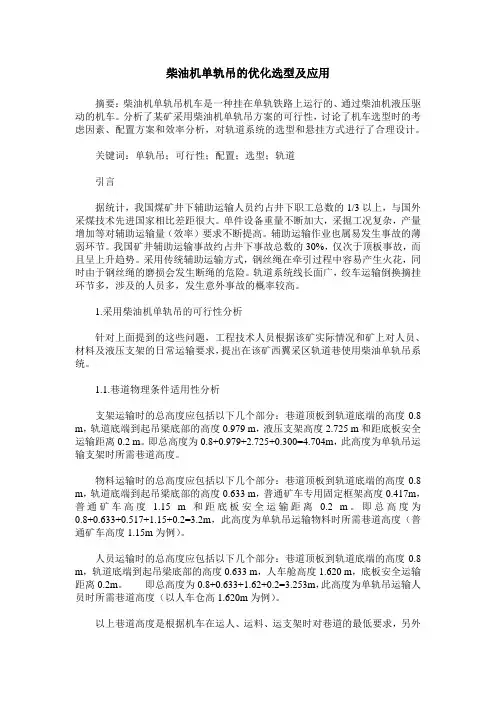

柴油机单轨吊的优化选型及应用摘要：柴油机单轨吊机车是一种挂在单轨铁路上运行的、通过柴油机液压驱动的机车。

分析了某矿采用柴油机单轨吊方案的可行性，讨论了机车选型时的考虑因素、配置方案和效率分析，对轨道系统的选型和悬挂方式进行了合理设计。

关键词：单轨吊；可行性；配置；选型；轨道引言据统计，我国煤矿井下辅助运输人员约占井下职工总数的1/3以上，与国外采煤技术先进国家相比差距很大。

单件设备重量不断加大，采掘工况复杂，产量增加等对辅助运输量（效率）要求不断提高。

辅助运输作业也属易发生事故的薄弱环节。

我国矿井辅助运输事故约占井下事故总数的30%，仅次于顶板事故，而且呈上升趋势。

采用传统辅助运输方式，钢丝绳在牵引过程中容易产生火花，同时由于钢丝绳的磨损会发生断绳的危险。

轨道系统线长面广，绞车运输倒换摘挂环节多，涉及的人员多，发生意外事故的概率较高。

1.采用柴油机单轨吊的可行性分析针对上面提到的这些问题，工程技术人员根据该矿实际情况和矿上对人员、材料及液压支架的日常运输要求，提出在该矿西翼采区轨道巷使用柴油单轨吊系统。

1.1.巷道物理条件适用性分析支架运输时的总高度应包括以下几个部分：巷道顶板到轨道底端的高度0.8 m，轨道底端到起吊梁底部的高度0.979 m，液压支架高度2.725 m和距底板安全运输距离0.2 m。

即总高度为0.8+0.979+2.725+0.300=4.704m，此高度为单轨吊运输支架时所需巷道高度。

物料运输时的总高度应包括以下几个部分：巷道顶板到轨道底端的高度0.8 m，轨道底端到起吊梁底部的高度0.633 m，普通矿车专用固定框架高度0.417m，普通矿车高度 1.15 m和距底板安全运输距离0.2 m。

即总高度为0.8+0.633+0.517+1.15+0.2=3.2m，此高度为单轨吊运输物料时所需巷道高度（普通矿车高度1.15m为例）。

人员运输时的总高度应包括以下几个部分：巷道顶板到轨道底端的高度0.8 m，轨道底端到起吊梁底部的高度0.633 m，人车舱高度1.620 m，底板安全运输距离0.2m。
