艾泰路由器VPN配置方法

艾泰科技HiPER VPN安全网关解决方案-VPN解决方案客户背景永恩投资(集团)有限公司始创于1987年，是一家集鞋业研发、生产、加工及销售为一体的多元化经营集团。

自九十年代开始，自创品牌女鞋达芙妮(DAPHNE)开始风靡中国内销市场。

集团自成立至今的数十年中，集团以“与时俱进”、“永续经营”为目标。

长期坚持多元化经营策略，业务遍布中国大陆、香港、台湾、欧洲及北美洲各地。

目前，集团公司已在国内兴建了七家拥有现代化设备及科学管理的制鞋企业，八家鞋材配套工厂。

融世界先进水平的智能化产品设计、高效率低成本多品种的生产加工能力及完备的产品质量检测于一体的先进水平生产线。

基于过硬的生产技术，永恩投资公司在实现企业的信息化，网络的安全稳定也有着相当高的要求，公司的网络环境结构比较单一，连通时间长，基本不能间断；承载的业务多样化，比如：POS门店数据传入、分各公司的VPN接入、本地Internet接入等等；而且在VPN上传输的数据都是比较敏感的数据，对数据的安全性要求非常高；除此之外还存在一部分出差用户和一些无法通过有线线路上网的用户，这就要求应用的产品必须具备：1：支持各种VPN接入方式；支持各种常用加密码算法；2：超强的处理能力3：稳定性好。

在数月前，上海永恩国际集团上海达芙妮总公司安装了一台著名防火墙公司的产品，随着办公用户数量和VPN用户数量的增多，在每天上班开始的9点钟公司的网络时快时慢，经常不通，公司全国分支机构通过VPN和总部互连的时候，防火墙却基本陷入瘫痪状态，导致上海总公司和全国各地的分公司以及门店的VPN连接中断，分店无法进行正常的营业，这给公司造成很大的损失。

经分析认为原有的产品无法承受大数据量的冲击不能稳定工作。

身为这种国际化企业的网络管理员当务之急就是赶快找到一款功能强大、操作便捷、实用性强的VPN设备，以解燃眉之急。

解决方案公司的网络已经建立，但是核心接入设备不稳定，因此，解决问题的方向非常明确，寻找一个性能、稳定、价格都比NS204优秀的能适合本公司使用的VPN 产品。

页防火墙帮助线路配置上网系统信息密码PPPoE固定动态线路配置线路组合DHCP接口配置DDNSNAT 路由配置IP/MAC DNSUPnP特殊功能管理员配置时钟管理软件升级配置管理WEB SNMP SYSLOG 远程管理用户统计NAT接口统计路由和端口信息系统信息上网监控日志管理PPTP L2TP IPSec全局配置账号配置固定连接状态限速全局配置限速规则P2P用户管理通告功能访问控制策略服务组域名过滤通告时间段配置基本选项上网行为管理策略库ARP连接限制双线路或多线路配置上网时，通过指定WAN1口和WAN2口的上网线路，自动生成电信/网通智能策略路由，实现电信流量走电信、网通流量走网通。

在该页面启用―病毒防御‖各功能将有效防御ARP 欺骗、冲击波等病毒以及DDoS 攻击。

-- 端口映射单击开始—>端口映射即可转到高级配置—>NAT和DMZ配置页面。

-- 系统信息单击开始—>系统信息即可转到系统状态—>系统信息页面。

快速向导：-- 密码设备出厂时的管理员（Default ）密码为空，建议修改管理员密码并妥善保管，以提高设备的安全性。

修改管理员密码后，以Default 身份登录设备，必须使用新的密码。

-- 时间注意：部分型号的设备没有时间保存功能，使用手工设置时间，在系统重启后时间会恢复到出厂值。

建议您选择―网络时间同步‖方式设置时间。

为了保证设备各种涉及到时间的功能（如DDNS 服务、时间段配置等）正常工作，需要准确地设定设备的时钟，使其与当地标准时间同步。

-- 上网接入方式设备支持下列上网方式，请用户根据实际情况进行选择。

PPPoE 拨号上网：ADSL 虚拟拨号（也可以是以太网介质的PPPoE 拨号）。

固定IP 接入：以太网宽带接入方式，ISP 提供静态的IP 地址。

动态IP 接入：以太网宽带或有线通接入方式，ISP 通过DHCP 服务为用户分配IP 地址。

--PPPoE用户名、密码：申请PPPoE 业务的时候，ISP 将提供上网账号及密码。

艾泰科技VPN解决方案应用于电力局VPN解决方案一、引言随着信息技术的迅猛发展，各行各业对于网络安全和数据传输的需求也越来越高。

特别是在电力局这样的大型组织中，保护敏感数据和确保网络通信的安全性至关重要。

为了满足电力局的需求，艾泰科技提供了一套可靠的VPN（虚拟私人网络）解决方案。

二、解决方案概述艾泰科技的VPN解决方案是基于先进的加密技术和安全协议，为电力局提供了安全可靠的网络连接。

该解决方案通过建立虚拟隧道，将远程用户与电力局内部网络连接起来，实现远程访问和数据传输。

下面将详细介绍该解决方案的主要特点和应用。

三、解决方案特点1. 高度安全性：艾泰科技的VPN解决方案采用了最先进的加密技术，如SSL （安全套接层）和IPSec（Internet协议安全），确保数据在传输过程中的机密性和完整性。

同时，该解决方案还支持身份验证和访问控制，防止未经授权的用户访问电力局的网络资源。

2. 灵活性和可扩展性：艾泰科技的VPN解决方案可以根据电力局的需求进行定制和扩展。

无论是远程办公、远程维护还是远程培训，该解决方案都能够满足不同的应用场景。

此外，该解决方案还支持多种设备和操作系统，包括PC、手机和平板电脑等。

3. 简单易用：艾泰科技的VPN解决方案提供了直观的用户界面和易于操作的配置工具。

用户只需几步操作即可完成VPN连接的配置和管理，无需复杂的网络知识。

同时，该解决方案还提供了实时监控和故障排除功能，方便用户进行网络管理和维护。

四、解决方案应用1. 远程办公：电力局的员工可以通过艾泰科技的VPN解决方案实现远程办公，无论身在何处都能够安全地访问电力局的内部网络资源，如文件共享、电子邮件和内部网站等。

这样不仅提高了工作效率，还方便了员工的工作安排。

2. 远程维护：电力局可以利用艾泰科技的VPN解决方案对分布在不同地区的设备进行远程维护。

通过建立VPN连接，技术人员可以远程监控设备的运行状态、进行故障排除和软件更新等操作，大大减少了维护成本和人力资源的投入。

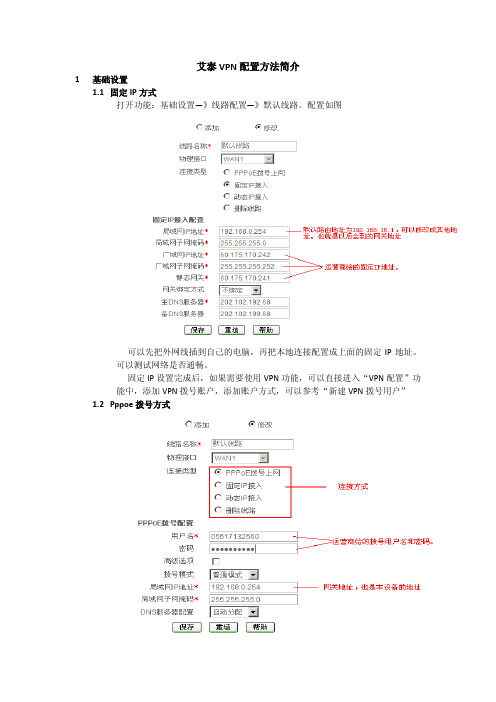

艾泰VPN配置方法简介1基础设置1.1固定IP方式打开功能：基础设置—》线路配置—》默认线路。

配置如图可以先把外网线插到自己的电脑，再把本地连接配置成上面的固定IP地址。

可以测试网络是否通畅。

固定IP设置完成后，如果需要使用VPN功能，可以直接进入“VPN配置”功能中，添加VPN拨号账户，添加账户方式，可以参考“新建VPN拨号用户”1.2Pppoe拨号方式设置拨号方式一定要确定用户名和密码绝对准确。

2动态域名设置如果客户用的pppoe拨号方式上网，客户且需要使用VPN功能，下一步操作就是注册动态域名。

点击主菜单上的产品注册功能。

如图首先进入账号注册界面，按要求填写完成后，登录到网站。

进入“我的艾泰”，可以看到“我的动态域名”一栏，如图：注册一个新的动态域名。

注册号/序列号可以在设备上可以查询到，也可以在“基础设置—》DDNS”中看到注册号。

注册新动态域名完成后，可以在“我的动态域名”里看到已经注册的域名，如图：记住域名后面的“密钥”，并保存下来。

3VPN设置3.1VPN动态域名设置动态域名注册完成后，再次进入设置管理界面。

打开“基础设置 DDNS配置”功能，如图：把刚才注册的动态域名设置到系统中。

密钥要使用网站提供的密钥。

3.2新建VPN拨号用户打开“VPN配置”功能，添加移动用户的拨号用户名和密码，如图：4时钟设置要使用VPN功能，还需要做设备的“时钟设置”，打开功能“系统管理—》时钟管理”，填写完成后，保存。

5NAT端口映射很多情况下会用到端口映射，这样可以实现通过域名+端口直接访问局域网某台机器上的服务，如：:9001访问局域网192.168.0.18机器的端口9001的web服务。

打开“系统管理--》NAT和DMZ配置”功能。

如图配置：配置完成后，请重启设备！！重新完成后，有其他不会的配置，可以拨打网站上的售后客服电话。

6配置客户端VPN拨号连接右键“网上邻居”，点击“属性”，点击创建一个新的连接。

HiPER 4240G路由配置分析1. 选择安装地点在安装前需选择一个适当的地方安装HiPER 4240G，确保其电源是关闭的。

HiPER 4240G是按照19英寸标准机架的尺寸进行设计的，一般可以将其安装到机架上，也可将其安装在工作台上。

1) 安装到机架将HiPER 4240G安装到19英寸标准机架上，如图2-23所示，可根据机架的情况使用随机附带的固定附件进行安装。

2) 安装到工作台若没有19英寸标准机架，可直接将设备放置在干净的工作台上。

注意：请保证工作台的平稳性和良好接地，同时不要在设备上面放置重物。

2. 连接HiPER 4240G到管理计算机或局域网使用标准的网线连接管理计算机到HiPER 4240G的局域网（LAN）口，或者连接交换机到LAN口，如图2-24所示。

设备将会自动适应10M 、100M或1000M的设备。

3. 连接HiPER 4240G到Internet使用Cable/DSL Modem厂商提供的网线将Cable/DSL Modem连接到HiPER 4240G的广域网口，如图2-24所示。

如果没有厂商提供的网线，请使用标准网线。

4. 打开电源将随机配置的电源线连接到HiPER 4240G 的电源接口（位于后面板），并将设备的电源开关（位于后面板）打开。

注意！连接电源之前确保电源供电、连接、接地正常，否则可能造成系统工作异常或系统损坏。

5. 检查系统指示灯系统指示灯位于前面板左边，分为2 组：第一组是左边的2 行2 列，共4 个，具体状态如；第二组是右边的2 行9 列，共18 个，1-5 对应LAN 口的五个交换口，6 对应WAN1 口，7 对应WAN2 口，8 对应WAN3 口，9 对应WAN4 口。

将随机配置的电源线连接到HiPER 4240G 的电源接口（位于后面板），并将设备的电源开关（位于后面板）打开。

注意！连接电源之前确保电源供电、连接、接地正常，否则可能造成系统工作异常或系统损坏。

艾泰科技VPN解决方案应用于电力局VPN解决方案引言概述：随着信息技术的不断发展，网络安全问题日益凸显，各行各业都在寻找更加安全可靠的VPN解决方案。

艾泰科技作为一家专业的网络安全服务提供商，推出了VPN解决方案，为各类企业提供了更加安全可靠的网络连接方式。

本文将重点介绍艾泰科技VPN解决方案在电力局VPN解决方案中的应用。

一、提高网络安全性1.1 艾泰科技VPN解决方案采用了先进的加密技术，确保数据传输的安全性。

1.2 通过VPN隧道技术，实现了数据的加密传输，有效防止了黑客入侵和信息泄露的风险。

1.3 艾泰科技VPN解决方案还支持多种认证方式，如双因素认证和证书认证，提高了网络的安全性。

二、提升网络性能2.1 VPN解决方案可以有效解决电力局网络拓扑复杂、带宽资源不足等问题，提升网络性能。

2.2 艾泰科技VPN解决方案支持智能路由技术，实现了网络流量的智能分配，提高了网络的传输效率。

2.3 通过VPN解决方案的负载均衡功能，可以有效避免网络拥堵问题，提升了网络的稳定性和可靠性。

三、实现远程访问和管理3.1 电力局的工作人员可以通过VPN解决方案实现远程访问，方便实时监控电力设备的运行状态。

3.2 VPN解决方案支持多平台客户端，可以实现跨设备的远程管理，提高了工作效率。

3.3 艾泰科技VPN解决方案还提供了灵活的权限管理功能，可以根据用户角色设置不同的权限，保障网络安全。

四、降低网络运维成本4.1 VPN解决方案可以实现网络的集中管理，降低了网络运维的成本和复杂度。

4.2 艾泰科技VPN解决方案支持自动化配置和监控功能，减少了人工干预，提高了网络的可维护性。

4.3 通过VPN解决方案的远程故障诊断功能，可以快速定位和解决网络问题，降低了维修成本。

五、提供专业的技术支持5.1 艾泰科技为电力局提供了专业的技术支持团队，24小时在线解决问题，保障了网络的稳定运行。

5.2 VPN解决方案提供了详细的技术文档和培训课程，帮助电力局技术人员更好地理解和使用VPN解决方案。

艾泰科技VPN解决方案应用于电力局VPN解决方案一、引言随着信息技术的快速发展，网络安全问题日益突出。

为了保障电力局内部网络的安全性和稳定性，提高工作效率，电力局决定引入艾泰科技VPN解决方案来应对VPN网络的需求。

本文将详细介绍艾泰科技VPN解决方案在电力局VPN网络中的应用情况。

二、背景电力局是负责电力供应和管理的机构，拥有大量的敏感数据和重要信息。

为了保护这些数据的安全，电力局需要建立一个安全可靠的VPN网络，以实现远程办公、数据传输和资源共享等功能。

艾泰科技作为一家专业的网络安全解决方案提供商，其VPN解决方案具有高度可靠性和安全性，能够满足电力局的需求。

三、解决方案1. 艾泰科技VPN解决方案概述艾泰科技VPN解决方案是一种基于虚拟专用网络技术的网络安全解决方案，通过加密和隧道技术，实现对数据的安全传输和访问控制。

该解决方案具有以下特点：- 高度可靠性：采用多重备份和冗余设计，确保网络的稳定性和可用性。

- 强大的安全性：支持多种加密算法和身份验证方式，保护数据的机密性和完整性。

- 灵便的扩展性：支持多种网络协议和设备，适应不同的网络环境和需求。

- 易于管理和维护：提供用户友好的管理界面和监控工具，方便管理员进行配置和维护。

2. 艾泰科技VPN解决方案在电力局VPN网络中的应用艾泰科技VPN解决方案在电力局VPN网络中的应用主要包括以下几个方面：- 远程办公：电力局的工作人员可以通过艾泰科技VPN解决方案实现远程办公，无论身处何地，都能够安全地访问局内的网络资源，提高工作效率。

- 数据传输：电力局需要将大量的数据传输到不同的地点，艾泰科技VPN解决方案提供了安全的数据传输通道，确保数据的安全和准确性。

- 资源共享：电力局的各个部门需要共享资源，通过艾泰科技VPN解决方案，不同部门之间可以安全地共享文件、打印机等资源。

四、实施过程1. 需求分析：在实施艾泰科技VPN解决方案之前，电力局需进行需求分析，明确所需的功能和性能指标，以便选择合适的解决方案。

艾泰路由器VPN配置⽅法PPTP VPN配置⽅法⼀、准备⼯作1、选择合适的总部线路和设备。

总部设备需要根据分部数量、移动VPN数量以及接⼊带宽⼤⼩、WAN⼝数量来选择。

每个分部占⽤⼀条VPN隧道、每个移动VPN占⽤⼀条VPN 隧道。

根据分部接⼊的线路来选择总部的线路，建议分部与总部采⽤同⼀家运营商线路，如果分公司分散在南北省份，那么建议总部采⽤多运营商线路。

2、对总部和分部内⽹⽹段规划。

要让PPTP VPN建⽴成功，总部和各个分部的内⽹⽹段都要求分别在不同⽹段。

⽐如总部192.168.0.1/24⽹段，分部1在192.168.1.1/24⽹段，分部2在192.168.2.1/24⽹段，以此类推。

3、如果总部线路接⼊⾮固定IP，那么还需要为总部设备配置DDNS动态域名。

⼆、设置步骤1、总部设备VPN全局设置。

地址池起始地址设置为总部和分部不存在的地址段。

主DNS 和备DNS服务器设置为总部线路运营商的DNS。

2、总部设备VPN账号设置。

如果是为分部配置账号，那么⽤户类型设置为LAN到LAN。

隧道名⾃定义，⽤户名即给分部分配的，不建议使⽤中⽂和特殊字符。

远端内⽹⽹络地址和远端内⽹⼦⽹掩码为分部的LAN⼝⽹段和掩码。

3、分部VPN配置。

隧道名称⾃定义，⽤户名和密码为总部所分配的。

远端内⽹⽹络地址、远端内⽹⼦⽹掩码为总部LAN⼝⽹段。

隧道服务器地址(名)为总部WAN⼝的IP或者DDNS 动态域名。

⾄此,配置完成.【注】如果是为移动VPN分配账号。

那么只需要在总部设备VPN账号设置隧道名、配置账号和密码。

这⾥账号和密码为移动⽤户拨号时所使⽤，也不建议使⽤中⽂和特殊字符。

此步骤⽬前的应⽤⽆需设置。
