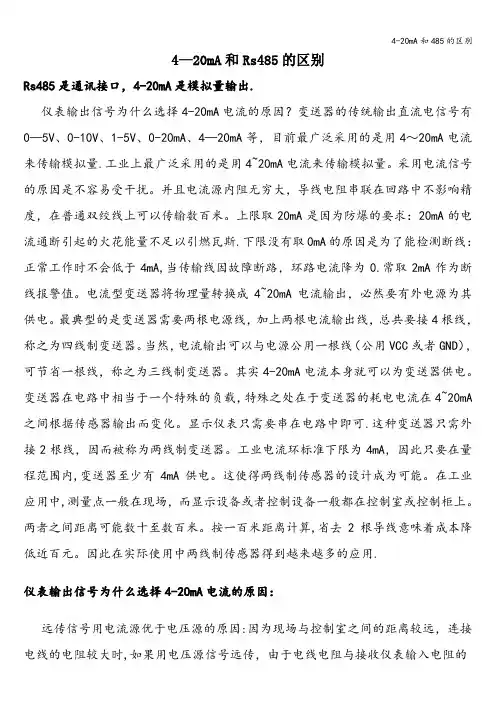

4—20mA和Rs485的区别Rs485是通讯接口，4-20mA是模拟量输出.仪表输出信号为什么选择4-20mA电流的原因？变送器的传统输出直流电信号有0—5V、0-10V、1-5V、0-20mA、4—20mA等，目前最广泛采用的是用4～20mA电流来传输模拟量.工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯.下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA,当传输线因故障断路，环路电流降为0.常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND）,可节省一根线，称之为三线制变送器。
其实4-20mA电流本身就可以为变送器供电。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA 之间根据传感器输出而变化。
显示仪表只需要串在电路中即可.这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内,变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中,测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算,省去2根导线意味着成本降低近百元。
因此在实际使用中两线制传感器得到越来越多的应用.仪表输出信号为什么选择4-20mA电流的原因：远传信号用电流源优于电压源的原因:因为现场与控制室之间的距离较远，连接电线的电阻较大时,如果用电压源信号远传，由于电线电阻与接收仪表输入电阻的分压，将产生较大的误差,而用恒电流源信号作为远传，只要传送回路不出现分支，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。
课程设计说明书题目：温度控制系统的设计与实现学生姓名：学院：电力学院系别：自动化专业：自动化班级：指导教师：二〇一年一月十四日内蒙古工业大学课程设计（论文）任务书课程名称：计算机控制系统课程设计学院：电力学院班级：自动化07-3班学生姓名：石鑫学号：指导教师：刘磊李志明摘要温度控制系统是一种典型的过程控制系统，在工业生产中具有极其广泛的应用。
温度控制系统的对象存在滞后，它对阶跃信号的响应会推迟一些时间，对自动控制产生不利的影响，因此对温度准确的测量和有效的控制是此类工业控制系统中的重要指标。
温度是一个重要的物理量，也是工业生产过程中的主要工艺参数之一，物体的许多性质和特性都与温度有关，很多重要的过程只有在一定温度范围内才能有效的进行，因此，对温度的精确测量和可靠控制，在工业生产和科学研究中就具有很重要的意义。
本文阐述了过程控制系统的概念，介绍了一种温度控制系统建模与控制，以电热水壶为被控对象，通过实验的方法建立温度控制系统的数学模型，采用了PID算法进行系统的设计，达到了比较好的控制目的。
关键词：温度控制；建模；自动控制；过程控制；PIDAbstractIn industrial production with extremely extensive application, temperature control system is a typical process control system.Temperature control system has the larger inertia. It is the response signal to step off some of time.And it produces the adverse effect to the temperature measurement. The control system is the important industrial control index. Temperature is an important parameters in the process of industrial production. Also it is one of the main parameters of objects, many properties and characteristics of temperature, many important process only under certain temperature range can efficiently work. Therefore, the precise measurement of temperature control, reliable industrial production and scientific research has very important significance.This paper discusses the concept of process control system and introduces a kind of temperature control system .The electric kettle is the controlled object, PID algorithm is used for system design,through experience method to get the model of temperature control system and we can get the controlied response well.Keywords：Temperature control; Mathematical modeling; Automatic control;Process control; PID目录第一章概述..........................................................................................................................................1.1 题目背景及应用意义...........................................................................................................1.2 本文内容及工作安排 (1)第二章系统组成及被控对象分析（被控对象数学建模） (3)2.1 系统组成 (3)2.1 被控对象分析（被控对象数学建模） (5)第三章控制策略设计及仿真研究 (11)3.1 控制策略设计 (11)3.2 仿真研究 (15)第四章控制策略实现 (18)4.1 组态环境下控制策略编程实现 (18)4.2 力控软件 (18)4.3 运行结果分析 (20)第五章总结 (22)参考文献 (23)第一章概述1．1 题目背景及应用意义在近四十年的时间里，电子计算机的发展经历了从电子管、晶体管、中小规模集成电路到大规模集成电路这样四个阶段，尤其是随着半导体集成技术的飞跃发展，七十年代初诞生了一代新型的电子计算机——微型计算机，使得计算机应用日益广泛；目前，计算机应用已渗透到各行各业，达到了前所未有的普及程度。
DCS和PLC实现、设计案例分析04083134 张晓辉一、DCS控制系统A）DCS控制系统：DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。
即所谓的分布式控制系统，或在有些资料中称之为集散系统，是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。
它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机，通信、显示和控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活以及组态方便。
在系统功能方面，DCS和集中式控制系统的区别不大，但在系统功能的实现方法上却完全不同。
首先，DCS的骨架—系统网络，它是DCS的基础和核心。
由于网络对于DCS整个系统的实时性、可靠性和扩充性，起着决定性的作用，因此各厂家都在这方面进行了精心的设计。
对于DCS的系统网络来说，它必须满足实时性的要求，即在确定的时间限度内完成信息的传送。
这里所说的“确定”的时间限度，是指在无论何种情况下，信息传送都能在这个时间限度内完成，而这个时间限度则是根据被控制过程的实时性要求确定的。
因此，衡量系统网络性能的指标并不是网络的速率，即通常所说的每秒比特数（bps），而是系统网络的实时性，即能在多长的时间内确保所需信息的传输完成。
系统网络还必须非常可靠，无论在任何情况下，网络通信都不能中断，因此多数厂家的DCS均采用双总线、环形或双重星形的网络拓扑结构。
为了满足系统扩充性的要求，系统网络上可接入的最大节点数量应比实际使用的节点数量大若干倍。
这样，一方面可以随时增加新的节点，另一方面也可以使系统网络运行于较轻的通信负荷状态，以确保系统的实时性和可靠性。
在系统实际运行过程中，各个节点的上网和下网是随时可能发生的，特别是操作员站，这样，网络重构会经常进行，而这种操作绝对不能影响系统的正常运行，因此，系统网络应该具有很强在线网络重构功能。
HR-1151、3051差压/压力变送器概述用途HR-1151、3051系列电容式变送器可应用于石化、冶金、电力、食品、医药、造纸和纺织等工业部门，用来检测流体的差压、压力、液位、界面和密度等参数，与节流孔板配用，还可用于测量流量。
它将被测信号转换成4～20mA.DC，传送给显示、计算、调节或控制等仪表，可组成各种自控系统。
开发背景虹润精密仪器有限公司借鉴国外先进技术，组织了国内变送器设计和制造的专业技术人员，经过多年的不懈努力，研制和开发成功了这一系列精度高、性能稳定与可靠性好的电容式变送器。
公司的开发思路：“在保持和发扬国外同类产品优良性能的基础上，根据用户多年来的反映要求，不断完善产品结构、工艺和性能检测技术，以确保变送器在线运行中，具备满意的综合精度和可靠性。
”公司还根据不同的用户需要，开发不同技术层面的产品，如采用模拟放大器的普通型产品；采用按键调整和微处理器的数字型产品；以及采用HART协议通讯的智能型产品。
我公司生产的电容式变送器自96年投放市场以来，出厂产品的开箱和一次投运合格率均达100％，产品的高性价比和良好的售后服务，已被国内的众多大中企业所认可。
产品特点●精度高，性能稳定●二线制，4～20mA输出。
●采用固体δ室元件，接插式印刷电路板，抗振性强。
●量程、零点大范围连续可调。
●单向过载保护性能好。
●零部件互换性、通用性好，经久耐用。
●品种规格齐全。
●安装方便，使用场合广泛，户外、防爆、高温和强腐蚀环境均可。
针对HR-3051型智能压力/差压变送器还具备以下特点：●微处理器的使用智能变送器的灵活性增大、功能增强。
●智能电子部件仅由一块线路板组成，优越性更强，可靠性更高。
●量程比为10：1或15：1。
●量程范围宽：0-25Pa～42Pa。
●就地按键调整零点和量程。
●可更新现成的各种3051模拟式变送器为智能变送器。
●符合HART协议，可用HART通讯器与本智能表进行双向通讯而不中断输出信号。
南阳理工学院本科生毕业设计（论文）S7-300 PLC中程序控温算法设计Temperature Control Algorithm DesignBased on S7-300 PLC总计： 48 页表格： 9 个插图： 37 幅南阳理工学院本科毕业设计（论文）S7-300 PLC中控温程序算法设计Temperature Control Algorithm DesignBased on S7-300 PLC学院（系）：电子与电气工程学院专业：自动化学生姓名：学号： 104091020035指导教师（职称）：）评阅教师：完成日期：南阳理工学院Nanyang Institute of TechnologyS7-300 PLC中程序控温算法设计自动化专业[摘要]温度控制是最重要的过程控制之一，有些温度控制过程要求按照一定的升温、保温、降温曲线控制温度。
西门子S7-300 PLC中FB41 PID控制模块有双极性输出功能，但是该模块不具有程序控温功能。
本设计在FB41 PID控制模块的基础上进行的, 自主设计的程序控温算法实现了夹套锅炉的程序控温。
主要包括多段温度设置曲线程序设计，升-保-降温度段控制规律的研究和控制参数的设置。
温度曲线设置采用温度-时间格式算法，本段温度设定与上段温度设定的差值，除以本段设置时间得到温度曲线斜率，以定时中断模块OB35中断时间作为设置时间的时间刻度，进行线性运算，产生设定值曲线。
温度曲线设置程序输出值作为FB41模块的给定值进行PID运算，正极性PID输出配合脉宽调制实现时间比例加热控制，负极性PID输出调节夹套冷却水流量实现降温控制。
对升-保-降温度段选用不同控制规律和参数设置实现了程序控温，达到控温精度0.1 ，实现了设计任务。
[关键词] 温度；双极性; PID；FB41Temperature Control Algorithm ＤesignBased on the S7-300 PLCAutomation Specialty GAO shi－yuAbstract: Temperature control is one of the most important process control, Some temperature control process is base on ramp rate of heating up,keeping and cooling.Siemens S7-300 PLC FB41 PID control module has dual polarity output function,but the module has no program control temperature function.This design is based on FB41 PID control module, the independent design temperature process control algorithm realize the clip set of boiler temperature control of the program.Mainly includes multistage temperature setting curve program design, study about heating up,keeping,cooling temperature control law and preferences.Setting temperature curve is by temperature-time format algorichm, the d-value is between setting temperature and last-setting temperature , this period time is divided by d-value between setting temperature and last-setting temperature ,then get the temperature curve slope. scope multiplied time get setting value curve by linear operation. Setting value is as given value of FB41 for PID operation. Positive polarity PID output and pulse width modulation realize time-proportion heating control, negative polarity PID output realize cooling control by adjusting cool water flow in clip setting. To rise-keep-cool temperature period drop choose different control laws and parameter setting and realize the program temperature control, the precision is to 0.1 and realize the design task.Key words:Temperature; Bipolar; PID ; FB41目录1 引言 (1)2 项目软硬件构建设计 (1)2.1 项目硬件构建 (1)2.1.1 温度传感器 (1)2.1.2 变送器 (2)2.1.3 磁力驱动泵 (2)2.1.4 电磁调节阀 (2)2.1.5西门子MM440变频器 (2)2.1.6 HH52P小型控制继电器 (3)2.1.7交流接触器 (3)2.1.8 压力液位变送器 (3)2.1.9 S7-300PLC (3)2.2 项目软件介绍 (3)2.2.1 SIMATIC STEP7软件 (3)2.2.2 wincc软件组态 (4)3 控温算法构建 (6)3.1 双极性控制实现 (8)3.1.1 “CONT_C“ SFB41连续控制模块 (8)3.1.2 SFB43 脉冲输出模块 (10)3.1.3“SCALE“ FC105数值转换功能 (10)3.1.4“UNSCALE“ FC106 取消标定值功能 (11)3.2 多段斜率控温的实现 (12)3.2.1多段斜率控温的设计思路 (12)3.2.2多段斜率控温的适应性 (14)3.2.3多段斜率双极性控温算法程序流程图 (14)4设计调试分析 (15)４.１温度对象特点 (15)４.2不同控制规律结果分析 (17)4.2.1 P控制规律现象分析 (17)4.2.2 PI控制规律现象分析 (18)4.2.3 PD控制规律现象分析 (19)4.2.4 PID控制规律现象分析 (20)4.3总结分析 (21)结束语 (22)参考文献 (23)附录 (24)致谢 (48)1 引言PLC是主流的自动化控制器，现在还广泛用于过程控制。

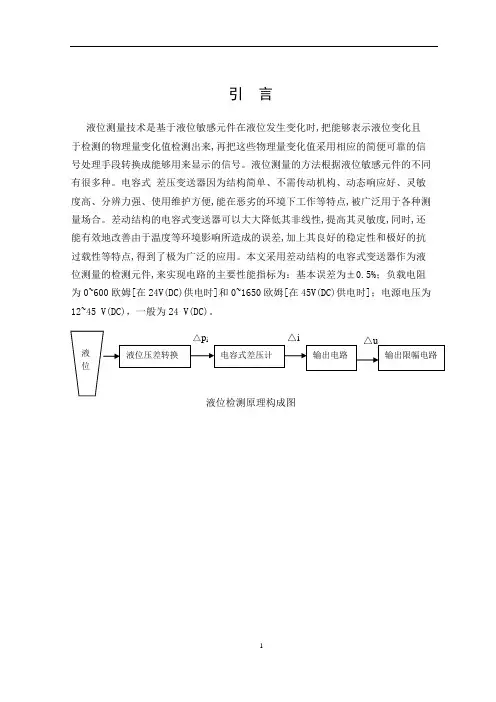

引言液位测量技术是基于液位敏感元件在液位发生变化时,把能够表示液位变化且于检测的物理量变化值检测出来,再把这些物理量变化值采用相应的简便可靠的信号处理手段转换成能够用来显示的信号。
液位测量的方法根据液位敏感元件的不同有很多种。
电容式差压变送器因为结构简单、不需传动机构、动态响应好、灵敏度高、分辨力强、使用维护方便,能在恶劣的环境下工作等特点,被广泛用于各种测量场合。
差动结构的电容式变送器可以大大降低其非线性,提高其灵敏度,同时,还能有效地改善由于温度等环境影响所造成的误差,加上其良好的稳定性和极好的抗过载性等特点,得到了极为广泛的应用。
本文采用差动结构的电容式变送器作为液位测量的检测元件,来实现电路的主要性能指标为：基本误差为±0.5%；负载电阻为0~600欧姆[在24V(DC)供电时]和0~1650欧姆[在45V(DC)供电时]；电源电压为12~45 V(DC)，一般为24 V(DC)。
液位检测原理构成图1第一章 液位—压差转换单元随着科学技术与生产的迅速发展，液位检测领域出现了种类多样的测量手段，并且其功能越来越完善，各项性能指标越来越适用工业生产的要求。
根据这次设计原理首先要将液位信号转化成压差的变化，这也就是本单元所要实现的功能，它是由平衡容器、压力信号导管及差压计三部分组成。
1.1 液位一差压转换原理简介差压式水位计准确测量汽包水位的关键在干水位与差压之间的准确转换，这种转换是通过平衡容器来实现的。
图1-1所示为一种常用的双室平衡容器，汽包的汽侧连通管与宽容室（也称正压室）相接；汽包的水侧连通管直接与窄容室（也称负压室）相接。
正压头从宽容室中引出，负压头从窄容室中引出。
宽容室的水位高度为定值，当水位升高时，水经汽侧连通管溢流至汽包，但水位下降时，由蒸汽冷凝来补充，当宽容室中水的密度一定时，正压头为定值。
负压头中输出压头的变化代表了水位H 的变化。
因此，由正负两个导压管得到的差压信号p ∆为图1-1 双室平衡容器（1-1）式中H ——汽包中的水位高度；1ρ——正压室中水的密度；'''ρρ、——汽包压力下饱和水、饱和蒸汽的密度； L ——汽侧、水侧连通管距离。
压力变送器和温度变送器的符号《压力变送器和温度变送器的符号：解析与比较》在现代工业控制系统中，压力变送器和温度变送器扮演着至关重要的角色。
它们能够将物理量转换为标准信号，并传递给控制系统，进而实现对压力和温度的准确监测和控制。
本文将深入探讨压力变送器和温度变送器的符号，并对它们进行全面评估和比较。
一、压力变送器的符号1.1 压力传感器的符号压力传感器用来测量压力，其符号为P。
在图中表示为一个带有箭头的垂直线段，箭头指向被测量的压力。
1.2 压力变送器的符号压力变送器是将压力转换为标准信号输出的装置。
其符号在图中表示为一个P字母加上一个横向的S字母。
P代表压力，S代表信号。
1.3 压力变送器与其他元件的连接符号压力变送器需与其他元件连接，其符号在图中表示为一个圆圈，圆圈内标注有P字母和S字母，表示这是一个压力变送器的连接点。
二、温度变送器的符号2.1 温度传感器的符号温度传感器用来测量温度，其符号为T。
在图中表示为一个波浪线，表示温度传感器感应到的温度波动。
2.2 温度变送器的符号温度变送器将温度转换为标准信号输出。
在图中表示为一个T字母加上一个横向的S字母，与压力变送器的符号类似。
2.3 温度变送器与其他元件的连接符号温度变送器的连接符号与压力变送器相似，也是一个圆圈内标注有T 字母和S字母，表示这是一个温度变送器的连接点。
三、压力变送器和温度变送器的比较3.1 工作原理压力变送器是通过测量被测压力作用在弹性元件上的变形量，再将变形量转换为标准信号输出。
而温度变送器则是根据温度传感器测量到的温度值，将其转换为标准信号输出。
3.2 应用领域压力变送器主要应用于工业自动化控制领域，用于测量和控制各种液体、气体介质的压力。
而温度变送器主要应用于热工自动化控制领域，用于测量和控制各种工业过程中的温度变化。
3.3 使用场景在一些场景中，压力和温度需要同时进行监测和控制，此时压力变送器和温度变送器常常需要同时使用，相互配合实现对系统的全面监测和控制。
D 电D 单Z 组，即电动单元组合。
量信号。
4在移向问题，可不受传输过程中电感电容和负载性质的影响。
元组合不少是采用力平衡原理构成的，使用电流信号可以直接与磁场作用产生正比于信号的机械力，此外，对于要求电压输入的仪表和元件，只要在回路中串接电阻就可以得到电压信号，比较灵便。
在DDS 仪表中，以20mA 表示信号的满度值，而以此满度值的20%即4mA 表示零信号，此称为活零点安排。
有利于识别仪表的断电断线等故障，且为现场变送两线制实现了可能性。
所谓两线制就是把供电的电源线和传输线合并起来，一共只用两根导线。
1 有利于识别仪表的断电断线等故障2 不仅节省电缆布线方便，而且大大有利与安全防爆易抗干扰。
3 上限值较大，有利于抑制干扰4 上下限的比值为5:1 与气动仪调理电路，两个vi 转换器。
测量范围中的最大绝对误差与该仪表的测量范围之比，称为百分误差，去百分号，就是仪表的精确度。
使用统一仪表堆被控量进行反复测量， (正行程和反行程)所产生的最大差值与测量范围之比。
当两种不同的导体或者半导体接成闭合回路时，若两个接触点的温度不同，回路中就会浮现热电动势，并产生电流。
考虑到冷端恒温器或者电动势补偿装置距离测量点比较远的时候，使用热电偶时，如果全用热偶丝代价太高，为了节约，选用补偿导线。
不需要冷端补偿，测量精度也比较高，测温范围-200 到500，广泛应用。
在使用平衡电桥对热电阻进行测量时，由电阻引出三根导线，一根的电阻与电源E 相连接，不影响电桥的平衡，此外两根接到电桥的两臂内，他们随环境温度的变化可以相互抵消。
被测温度---热电偶---------输入电桥------------放大电路--------输出电流反馈回路主要起冷端温度补偿和零点调整。
为了使输出大小能直接与被测温度成线性关系。
补偿导线法，热电势修正法，冰浴法，补偿电桥，软件处理。
3 型仪表的范围是4 到20mA 即4mA 代表信号的零值，此时温度变送器就需要调整零点。
一、绪论水是生命中不可缺少的重要组成部分，如何利用好水资源使我们务必要做的。
伴随着社会的进步及发展，人们对供水的质量和安全可靠性的要求不断提高，供水的环节和技术也在不断的进步和革新，变频技术的参与也显得尤为重要。
变频恒压供水的调速系统可以实现水泵电机无级调速，依据用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，是当今最先进、合理的节能型供水系统。
这个系统在实际应用中得到了很大的发展。
随着电力电子技术的飞速发展，变频器的功能也越来越强。
充分利用变频器内置的各种功能，对合理设计变频调速恒压供水设备，降低成本，保证产品质量等方面有着非常重要的意义。
变频恒压供水方式与过去的水塔或高位以及气压供水方式相比，不论是设备的投资，运行的经济性，还是系统的稳定性、可靠性、自动化程度等方面都具有无法比拟的优势，而且具有显著的节能效果。
目前变频恒压供水系统正向着高可靠性、全数字化微机控制、多品种系列化的方向发展。
追求高度智能化、系列化、标准化，是未来供水设备适应城镇建设中成片开发、智能楼宇、网络供水调度和整体规划要求的必然趋势。

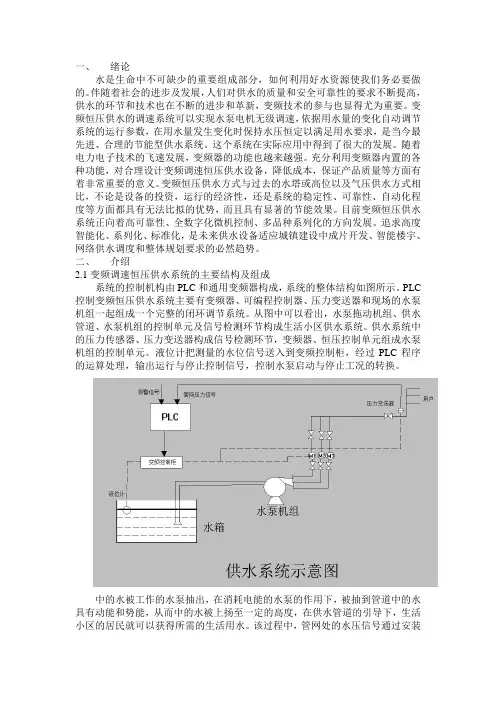

二、介绍2.1变频调速恒压供水系统的主要结构及组成系统的控制机构由PLC和通用变频器构成，系统的整体结构如图所示。
