压力传感器4-20mA 、RS485压力变送器、模拟量压力变送器压力传感器4-20mA （RS485压力变送器）是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内制作而成。
它能将感受到的液体或气体压力转换成标准的电信号对外输出，压力传感器4-20mA （RS485压力变送器）广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。
压力传感器性能指标：测量介质：液体或气体（对不锈钢壳体无腐蚀） 量程：0-1MPa精度等级：0.1%FS 、0.5%FS （可选） 稳定性能：±0.05%FS/年；±0.1%FS/年 输出信号：RS485、4~20mA （可选） 过载能力：150%FS零点温度系数：±0.01%FS/℃ 满度温度系数：±0.02%FS/℃ 防护等级：IP68 环境温度：-10℃～80℃ 存储温度：-40℃～85℃ 供电电源：9V ～36V DC ； 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶膜片：不锈钢316L 电缆：φ7.2mm 聚氨酯专用电缆◆标准螺纹引压测量方式。
◆ 全不锈钢结构，防护等级IP68。
◆ 测量精度高达0.1级。
◆ RS485、4~20mA 输出可选。
◆ 聚氨酯专业电缆，耐高温、耐腐蚀。
压力变送器器DATA-52系列电气连接：外形尺寸：单位：mmDATA-52系列压力传感器接口螺纹：标准M20×1.5或G1/2。
产品选型：产品型号精度 通讯接口 备注DATA-5201 0.5% RS485 1.订货时，请说明量程。
2.产品标配2米电缆，超出部分需另付费用。
DATA-5202 0.5% 4~20mA DATA-52110.1%RS485红色蓝色 黄色 白色电源+ 电源- RS485(A)输出 RS485(B)输出蓝色红色电源+ 4~20mA 输出RS485输出接线图（四线制） 4~20mA 输出接线图（两线制）DATA-52系列压力变送器DATA-52系列压力变送器。

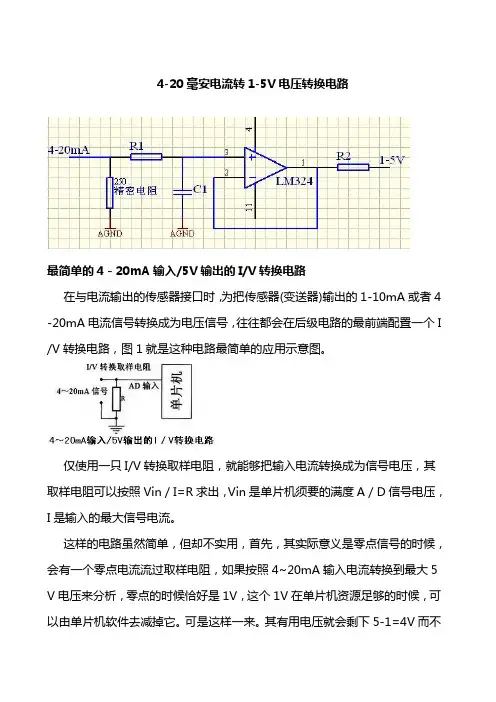

4-20毫安电流转1-5V电压转换电路最简单的4－20mA输入/5V输出的I/V转换电路在与电流输出的传感器接口时，为把传感器(变送器)输出的1-10mA或者4 -20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I /V转换电路，图1就是这种电路最简单的应用示意图。
仅使用一只I/V转换取样电阻，就能够把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机须要的满度A／D信号电压，I是输入的最大信号电流。
这样的电路虽然简单，但却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5 V电压来分析，零点的时候恰好是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。
可是这样一来。
其有用电压就会剩下5-1=4V而不是5V了。
由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。
为了达到A／D转换的位数，就会导致芯片成本增加。
LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。
增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。
以4～20mA 例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA 的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。
因为即使传送距离达到1000米，RA0最多也就几百Ω而已。
同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。
关于模拟变送器信号形式的疑问解答什么是变送器的二线制和四线制信号传输方式？二线制传输方式中，供电电源、负载电阻、变送器是串联的，即二根导线同时传送变送器所需的电源和输出电流信号，目前大多数变送器均为二线制变送器；四线制方式中，供电电源、负载电阻是分别与变送器相连的，即供电电源和变送器输出信号分别用二根导线传输。
一．什么是两线制电流变送器? 什么是两线制? 两线制有什么优点?两线制是指现场变送器与控制室仪表联系仅用两根导线，这两根线既是电源线，又是信号线。
两线制与三线制(一根正电源线，两根信号线,其中一根共GND)和四线制(两根正负电源线，两根信号线,其中一根GND)相比，两线制的优点是：1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，可用非常便宜的更细的导线；可节省大量电缆线和安装费用；2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能降低干扰；两线制与三线制必须用屏蔽线,屏蔽线的屏蔽层要妥善接地。
3、电容性干扰会导致接收器电阻产生误差，对于4～20mA两线制环路，接收器电阻通常为250Ω（取样Uout=1～5V）这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远；4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等而造成精度的差异，实现分散采集，分散式采集的好处就是：分散采集，集中控制....5、将4mA用于零电平，使判断开路与短路或传感器损坏（0mA状态）十分方便。
6,在两线输出口非常容易增设一两只防雷防浪涌器件,有利于安全防雷防爆。
三线制和四线制变送器均不具上述优点即将被两线制变送器所取代，从国外的行业动态及变送器心片供求量即可略知一斑，电流变送器在使用时要安装在现场设备的动力线上，而以单片机为核心的监测系统则位于较远离设备现场的监控室里，两者一般相距几十到几百米甚至更远。
4～20mA输入/0～5V输出的I/V转换电路在与电流输出的传感器接口的时候，为了把传感器(变送器)输出的1-10mA或者4-20mA电流信号转换成为电压信号，往往都会在后级电路的最前端配置一个I/V转换电路，图1就是这种电路最简单的应用示意图。
仅使用一只I/V转换取样电阻，就可以把输入电流转换成为信号电压，其取样电阻可以按照Vin／I=R求出，Vin是单片机需要的满度A／D信号电压，I是输入的最大信号电流。
这种电路虽然简单，但是却不实用，首先，其实际意义是零点信号的时候，会有一个零点电流流过取样电阻，如果按照4~20mA输入电流转换到最大5V电压来分析，零点的时候恰好就是1V，这个1V在单片机资源足够的时候，可以由单片机软件去减掉它。
可是这样一来。
其有用电压就会剩下5-1=4V而不是5V了。
由于单片机的A／D最大输入电压就是单片机的供电电压，这个电压通常就是5V，因此，处理这种简单的输入转换电路时比较麻烦。
为了达到A／D转换的位数，就会导致芯片成本增加。
LM324组成的4－20mA输入/5V输出的I/V转换电路解决上面问题的简单方法是在单片机输入之前配置一个由运算放大器组成的缓冲处理电路，见图2。
增加这级运算放大器可以起到对零点的处理会变得更加方便，无需耗用单片机的内部资源，尤其单片机是采用A／D接口来接受这种零点信号不为零电压的输入时，可以保证A/D转换位数的资源能够全部应用于有用信号上。
以4～20mA例，图B中的RA0是电流取样电阻，其值的大小主要受传感变送器供电电压的制约，当前级采用24V供电时，RA0经常会使用500Ω的阻值，对应20mA的时候，转换电压为10V，如果仅仅需要最大转换电压为5V，可以取RA0=250Ω，这时候，传感变送器的供电只要12V就够用了。
因为即使传送距离达到1000米，RA0最多也就几百Ω而已。
同时，线路输入与主电路的隔离作用，尤其是主电路为单片机系统的时候，这个隔离级还可以起到保护单片机系统的作用。
4～20ma恒流输出电路分析1，电路概括一些传感器仪表电路，变送器电路中经常用到4～20ma可调恒流输出，本文将为您提供一个廉价简洁的方案，其中包括电路使用说明，电路灵活变通方法，电路计算分析等详细介绍。
2，电路说明电路分为三部分：A，输入部分：输入部分由0～2ma信号源经过R5形成一个“0～1V”的可变电压然后送入前级放大电路U1A，这个输入跟后级电路成线性关系，当输入变化时输出可实现“4～20ma”输出的变化。
输入电路形式可根据实际应用调整变化，只要能产生线性变化的直流电压即可送入前级放大电路，得出的结果是一样的，B，前级放大电路：LM358有两个运算放大器通道，我们用一个作为前级放大电路，前级放大电路由“R7，R9”组成的负反馈比例放大电路，其主要的作用是将“0～1V”的电压放大到“0～11V”，至于为什么要放大到这个电压我们后面再介绍，此处先埋下来。
C，恒流电路恒流电路是由LM358组成的另一个负反馈放大器，其主要作用是在“特定的阻抗”上面产生“特定的电压”，当阻抗和电压固定，那么电流即为恒定。
在固定电阻上面产生固定的电压这也是恒流源设计的核心，掌握了这一点就可以灵活设计各种恒流电路。
通常运算放大器的输出能力很小，所以电路中的三极管Q1起到扩流的作用。
3，电路计算分析A，图中输入为“0～2ma”，根据运算放大器虚断的分析R1上面不过电流，所以“0～2ma”电流全部经过R5到地，设置输入的“0～2ma”为电流i。
得出“0<=V1<=1V”，公式参考如下：V=Iin5*1RB，根据运算放大器虚短可得V2=V1，即“0V<=V2<=1V”，公式如下：V=2V1C ， 根据运算放大器虚断，V2处无电流流入运放，即R7和R9的电流值相同，得出V3的电压为“0V<=V3<=11V ”，公式如下：92*)97(392)97(31R V R R V R V R R V i +=Þ=+=将B 公式带入上式，求出V3与V1的关系： 1*1191*)97(3V R V R R V =+=将A 式带入上式，求出V3与Iin 的关系：5**111*113R Iin V V ==D ， 根据运算放大器虚断，所以V4无电流流入运算放大器，我们设置V7为已知变量，则可以求出V4的电压，公式如下：34*)42()37(4V R R R V V V ++-=E ， 根据运算放大器虚断，所以V5无电流流入运算放大器，我们设置V8为已知变量，则可以求出V5的电压，公式如下：12*)1211(85R R R V V +=F ， 根据运算放大器虚短，所以有V4=V5，我们将“D ，E ”的公式带进去，然后解一下方程，公式如下：3*02.07812*)1211(834*)42()37(54V V V R R R V V R R R V V V V =-Þ+=++-Þ= G ， 我们前面有讲到恒流源的核心就是有固定的电压在固定的电阻上面就可以产生恒定的电流，那么我们R8-R7的差值恒定，那么是不是可以认为R10上面的电压恒定呢，而这个阻值也是不变的，所以就得出来恒流了，下面我们将公式补全：10)78(R V V i -=我们将F 公式中V8-V7的值带入上式，得出来输出电流和V3的关系：3*002.010)3*02.0(V R V i ==我们将C 式带入上式，得出输出电流i 与Iin 的关系：Iin R Iin i *115**11*002.0==即输出电流的范围为“0ma<= I <=22ma ”.4， 电路分析图中电路是应用在输入“0～2ma ”，输出“4～20ma ”的电路中，输入部分“0～20ma ”是线性变化可调的，所以输出电流也是线性变化可调整的，所以应用在变送器或者仪表电路中最为合适。
有源隔离型4-20mA信号变换电路的设计1、设计基本要求：1、电源供电24Vdc，输入电流4-20ma，输出电流4-20ma。
2、输出电流4-20ma带负载能力达到300欧姆。
3、电源供电24Vdc，输入电流4-20ma，输出电流4-20ma三者相互隔离。
4、输出电流跟踪输入电流变化，跟踪精度达到1%。
2、发挥部分：直接以PT100的电阻输入替代输入电流4-20ma电流，实现隔离型热电阻变送器功能。
即100欧电阻输入，输出4毫安，138.5欧姆电阻输入，输出20毫安。
具体电路请记笔记。
可参考：/more.asp?name=xinjihua&id=37300的相关资料提高题1：无源二线制隔离型4-20mA信号变换电路的设计1、无源供电，输入电流4-20ma负载能力达到500欧姆。
2、输入电流4-20ma，输出电流4-20ma。
3、输出电流4-20ma负载能力达到200欧姆。
4、输入电流4-20ma既作为信号传递，又作为设备供电电源。
5、输入电流4-20ma，输出电流4-20ma二者相互隔离。
下面是对“2009年全国大学生电子设计竞赛题目分析”请您参考。
这是北京理工大学一个电子竞赛组委会专家分析的情况，现跟您分享一下，如果需要什么资料可及时联系王浩。
首先，09年题目应该与往年差异不大。
无非是仪器类、电源类、放大器类、控制类等几大块。
所以现在老师用以前的训练模式给学生打基础应该没什么问题。
但有一下几点要注意：1、因为推荐全国都有笔试考核，笔试多数以电子基础、模电知识为主，所以09年全国题目应该会继续在模电题目上下功夫，而数字电路，因为现在出题难度、芯片功能等原因，可能会不再考。
2、频谱仪、信号发生器、相位仪等相关题目都基本出过，所以如果仪器类继续出题目的话，可能还是在原先的基础上加强功能或者增加难度，但是这类型题目出的次数都比较多，不怀疑换类型的可能。
仪器方面也要根据实验常用的仪器来判断哪些仪器在往年还没有涉及，而有可能当做新的方向来考核的,比如失真度仪什么的。

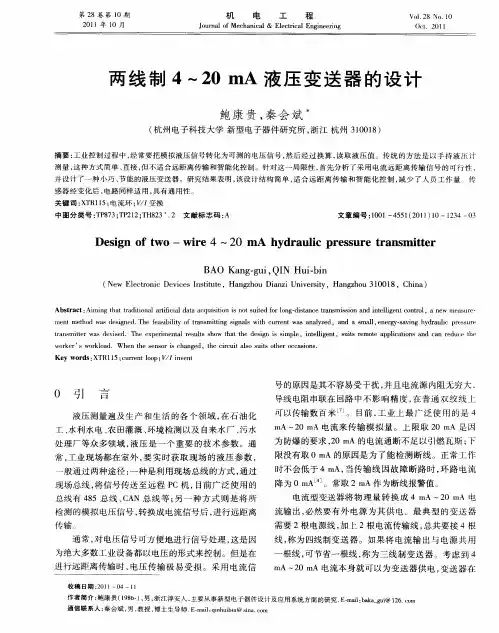

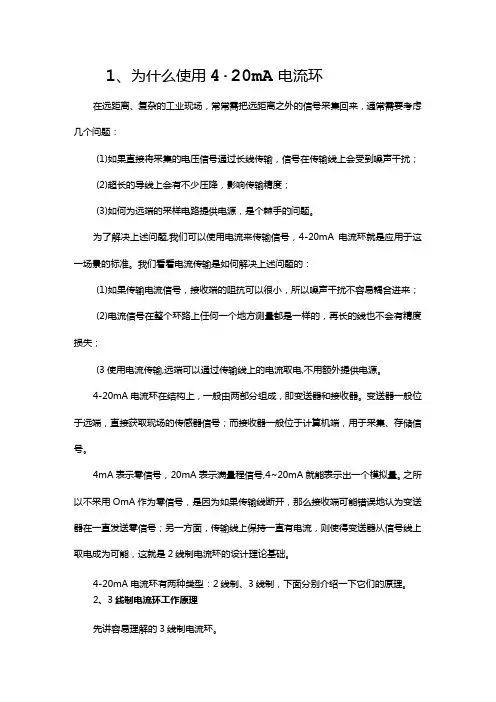

两线制4/20mA变送器的电路设计工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
2.两线制变送器的结构与原理两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
NTC 转4-20mA 热敏电阻温度变送器是一种用于测量温度的装置，它将热敏电阻的变化转换为 4-20mA 的电流输出信号。
以下是测试该变送器的讲解步骤：
1. 确认测试设备：准备一台万用表和一台电流源。
2. 连接电路：将热敏电阻温度变送器的输入端连接到电流源的正极，将变送器的输出端连接到万用表的电流测量端。
3. 设置电流源：将电流源的电流输出范围设置为4-20mA，并将电流输出值调整到 4mA。
4. 测量电压：使用万用表测量变送器输出端的电流值。
这时应该读到 4mA 左右的数值。
5. 调整温度：通过改变环境温度或者使用加热或冷却设备，使得热敏电阻温度变送器的温度发生变化。
6. 测量电压：每隔一段时间，使用万用表测量变送器输出端的电流值，并记录下来。
随着温度的变化，电流值应该在 4-20mA 之间波动。
7. 分析结果：根据记录的电流值和相应的温度值，绘制
出电流与温度的关系曲线。
可以使用电流- 温度转换表或公式将测量到的电流值转换为温度值。
8. 验证准确性：将温度变送器置于已知温度的环境中，再次测量电流值并与已知的温度值进行比较，以验证变送器的准确性。
请注意，以上步骤仅为一般测试流程的示例，具体的操作步骤可能因不同的设备和厂商而有所差异。
在进行测试之前，请确保您已经仔细阅读并理解了相关的设备说明和安全注意事项。
如有需要，请参考设备的操作手册或联系制造商获取更详细的测试指导。
4-20ma供电电路工作原理4-20mA供电电路工作原理一、引言4-20mA供电电路是一种常用的工业控制领域中的传感器供电和信号传输方式。
本文将介绍4-20mA供电电路的工作原理及其在工业控制系统中的应用。
二、工作原理1. 电流模拟量信号4-20mA供电电路是基于电流模拟量信号的传输方式。
在这种方式下，传感器输出的信号被转换成相应的电流值，然后通过电路传输到控制系统中进行处理和分析。
2. 电流变送器为了将传感器的信号转换为电流模拟量信号，通常需要使用电流变送器。
电流变送器通常由电流源、电阻和传感器组成。
电流源为电路提供稳定的电流，而电阻则用于控制电流的大小，使其在4-20mA 范围内变化。
传感器的输出信号通过电阻与电流源相连接，形成了一个闭合的电流回路。
3. 电流传输在4-20mA供电电路中，电流的大小代表了传感器输出信号的大小。
当传感器输出为最小值时，电流为4mA；当传感器输出为最大值时，电流为20mA。
通过改变电流的大小，可以实现对传感器信号的精确传输。
4. 电流计算在控制系统中，接收到电流模拟量信号后，需要进行电流转换以获得对应的传感器信号值。
通常，使用电流计算器进行计算。
电流计算器根据电流模拟量信号的范围和变化规律，将电流转换为相应的传感器信号值。
三、应用场景4-20mA供电电路在工业控制系统中有广泛的应用。
以下是几个常见的应用场景：1. 温度测量在温度测量中，温度传感器通常输出电压信号。
通过将电压信号转换为电流模拟量信号，可以更好地适应工业环境中的干扰和电阻变化。
4-20mA供电电路能够稳定地传输温度信号，保证测量的准确性和可靠性。
2. 压力监测压力传感器通常输出电阻信号。
通过将电阻信号转换为电流模拟量信号，可以减小电阻变化对信号传输的影响。
4-20mA供电电路能够传输精确的压力信号，实现对压力变化的监测和控制。
3. 液位检测液位传感器通常输出电容信号或电阻信号。
通过将电容信号或电阻信号转换为电流模拟量信号，可以提高信号传输的稳定性和可靠性。
4-20mA变送器的电路设计
工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上。
这种将物理量转换成电信号的设备称为变送器。
工业上最广泛采用的是用4~20mA电流来传输模拟量。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯。
下限没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
常取2mA作为断线报警值。
电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
当然，电流输出可以与电源公用一根线（公用VCC或者GND），可节省一根线，称之为三线制变送器。
其实大家可能注意到， 4-20mA电流本身就可以为变送器供电，如图1C所示。
变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4~20mA之间根据传感器输出而变化。
显示仪表只需要串在电路中即可。
这种变送器只需外接2根线，因而被称为两线制变送器。
工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。
这使得两线制传感器的设计成为可能。
在工业应用中，测量点一般在现场，而显示设备或者控制设备一般都在控制室或控制柜上。
两者之间距离可能数十至数百米。
按一百米距离计算，省去2根导线意味着成本降低近百元！因此在应用中两线制传感器必然是首选。
1.两线制变送器的结构与原理
两线制变送器的原理是利用了4~20mA信号为自身提供电能。
如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。
因此一般要求两线制变送器自身耗电（包括传感器在内的全部电路）不大于3.5mA。
这是两线制变送器的设计根本原则之一。
从整体结构上来看，两线制变送器由三大部分组成：传感器、调理电路、两线制V/I变换器构成。
传感器将温度、压力等物理量转化为电参量，调理电路将传感器输出的微弱或非线性的电信号进行放大、调理、转化为线性的电压输出。
两线制V/I变换电路根据信号调理电路的输出控制总体耗电电流；同时从环路上获得电压并稳压，供调理电路和传感器使用。
除了V/I变换电路之外，电路中每个部分都有其自身的耗电电流，两线制变送器的核心设计思想是将所有的电流都包括在V/I变换的反馈环路内。
如图，采样电阻Rs串联在电路的低端，所有的电流都将通过Rs流回到电源负极。
从Rs上取到的反馈信号，包含了所有电路的耗电。
在两线制变送器中，所有的电路总功耗不能大于3.5mA，因此电路的低功耗成为主要的设计难点。
下面将逐一分析各个部分电路的原理与设计要点。
2.两线制V/I变换器
V/I 变换器是一种可以用电压信号控制输出电流的电路。
两线制V/I变换器与一般V/I变换电路不同点在：电压信号不是直接控制输出电流，而是控制整个电路自身耗电电流。
同时，还要从电流环路上提取稳定的电压为调理电路和传感器供电。
附图是两线制V/I变换电路的基本原理图： 图中OP1、Q1、R1、R2、Rs构成了V/I变换器。
分析负反馈过程：若A点因为某种原因高于0V，则运放OP1输出升高，Re两端电压升高，通过Re的电流变大。
相当于整体耗电变大，通过采样电阻Rs的电流也变大，B点电压变低（负更多）。
结果是通过R2将A点电压拉下来。
反之，若A点因某种原因低于0V，也会被负反馈抬高回0V。
总之，负反馈的结果是运放OP1虚短，A点电压＝0V。
下面分析Vo对总耗电的控制原理： 假设调理电路输出电压为Vo，则流过R1的电流 I1=Vo/R1 运放输入端不可能吸收电流，则I1全部流过R2，那么B点电压 VB= -I1*R2 = -Vo*R2/R1 取R1=R2时，有VB=-Vo 电源负和整个便送器电路之间只有Rs、R2两个电阻，因此所有的电流都流过Rs和R2。
R2上端是虚地（0V），Rs上端是GND。
因此R2、Rs两端电压完全一样,都等于VB 。
相当于Rs与 R2并联作为电流采样电阻。
因此电路总电流： Is=Vo/(Rs//R2) 如果取R2>>Rs，Is=Vo/Rs 因此，图3中取Rs=100欧，当调理电路输出0.4~2V 的时候，总耗电电流4~20mA. 若不能满足R2>>Rs也没关系，Rs与 R2并联（Rs//R2）是个固定值，Is与Vo
仍然是线性关系，误差比例系数在校准时可以消除。
除了电路正确以外，该电路正常工作还需要2个条件：首先要自身耗电尽量小，省下的电流还要供给调理电路以及变送器。
其次要求运放能够单电源工作，即在没有负电源情况下，输入端仍能够接受0V输入，并能正常工作。
LM358/324是最常见也是价格最低的单电源运放，耗电400uA/每运放，基本可以接受。
单电源供电时，输入端从-0.3V~Vcc-1.5V范围内都能正常工作。
如果换成OP07等精密放大器，因为输入不允许低至0V，在该电路中反而无法工作。
R5和U1构成基准源，产生2.5V稳定的基准电压。
LM385是低成本的微功耗基准，20uA以上即可工作，手册上给出的曲线在100uA附近最平坦，所以通过R5控制电流100uA左右。
OP2构成一个同向放大器，将基准放大，向调理电路及传感器供电。
因为宽输入电压、低功耗的稳压器稀少，成本高；将基准放大作为稳压电源是一个廉价的方案。
该部分电路也可以选择现成的集成电路。
比如
XTR115/116/105等，精度和稳定性比自制的好，自身功耗也更低（意味着能留更多电流给调理电路，调理部分更容易设计）。
但成本比上述方案高10倍以上.
3.两线制压力变送器设计
压力桥、称重传感器输出信号微弱，都属于mV级信号。
这一类小信号一般都要求用差动放大器对其进行第一级放大。
一般选用低失调、低温飘的差动放大器。
另外在两线制应用中，低功耗也是必需的。
AD623是常用的低功耗精密差动放大器，常用在差分输出前级的放大。
AD623失调最大200uV，温飘1uV/度，在一般压力变送应用保证了精度足够。
R0将0.4V叠加在AD623的REF脚（5脚）上，在压力=0情况下通过调整R0使输出4mA，再调整RG输出20.00mA，完成校准。
电路设计时需注意，压力桥传感器相当于一个千欧级的电阻，耗电一般比较大。
适当降低压力桥的激励电压可以减小耗电电流。
但是输出幅度也随之下降，需要提高AD623的增益。
图6给出的传感器采用恒压供电，实际应用中大部分半导体压力传感器需要恒流供电才能获得较好的温度特性，可以用一个运放构成恒流源为其提供激励。
4.稳定性和安全性的考虑
工业环境下环境恶劣且对可靠性要求高，因此两线制变送器的设计上需要考虑一定的保护和增强稳定性措施。
⑴电源保护。
电源接反、超压、浪涌是工业上常见的电源问题。
电源接反是设备安装接线时最容易发生的错误，输入口串一只二极管即可防止接反电源时损坏电路。
如果输入端加一个全桥整流器，那么即使电源接反仍能正常工作。
为防止雷击、静电放电、浪涌等能量损坏变送器，变送器入口处可以加装一只TVS管来吸收瞬间过压的能量。
一般TVS电压值取比运放极限电压略低，才能起到保护作用。
如果可能遭受雷击，TVS 可能吸收容量不够，压敏电阻也是必需的，但是压敏电阻本身漏电会带来一定误差。
⑵过流保护。
设备运行过程中可能有传感器断线、短路等错误情况发生。
或者输入量本身很有可能超量程，变送器必须保证任何情况下输出不会无限制上升，否则有可能损坏变送器本身、电源、或者远方显示仪表。
图中Rb和Z1构成了过流保护电路。
无论什么原因导致OP1输出大于6.2V（1N4735是6.2V稳压管），都会被Z1钳位，Q1的基极不可能高于6.2V。
因此Re上电压不可能高于6.2-0.6=5.6V，因此总电流不会大于Ue/Re = 5.6V/200=28mA。
⑶宽电压适应能力。
一般两线制变送器都能适应大范围的电压变化而不影响精度。
这样可以适用各类电源，同时能够适应大的负载电阻。
对电源最敏感的部分是基准源，同时基准源也是决定精度的主要元件。
3楼图中基准通过R5限流，当电源电压变化时，R5上电流也随之改变，对基准稳定性影响很大。
附图中利用恒流源LM334为基准供电，电压大范围变化时，电流基本不变，保证了基准的稳定性。
⑷退藕电容。
一般的电路设计中，每个集成电路的电源端都会有退藕电容。
在两线制变送器上电时，这些电容的充电会在瞬间导致大电流，有可能会损坏远方仪表。
因此每个退藕电容一般不超过10nF，总退藕电
容不宜超过50nF。
入口处一个10nF电容是必需的，保证长线感性负载下，电路不震荡。
两线制V/I变送器（配图）。
