隔膜压力变送器的原理及设计

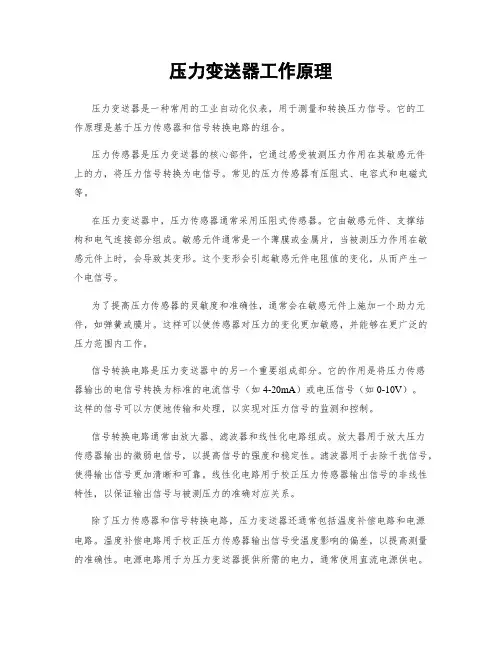

压力变送器工作原理压力变送器是一种常用的工业自动化仪表，用于测量和转换压力信号。

它的工作原理是基于压力传感器和信号转换电路的组合。

压力传感器是压力变送器的核心部件，它通过感受被测压力作用在其敏感元件上的力，将压力信号转换为电信号。

常见的压力传感器有压阻式、电容式和电磁式等。

在压力变送器中，压力传感器通常采用压阻式传感器。

它由敏感元件、支撑结构和电气连接部分组成。

敏感元件通常是一个薄膜或金属片，当被测压力作用在敏感元件上时，会导致其变形。

这个变形会引起敏感元件电阻值的变化，从而产生一个电信号。

为了提高压力传感器的灵敏度和准确性，通常会在敏感元件上施加一个助力元件，如弹簧或膜片。

这样可以使传感器对压力的变化更加敏感，并能够在更广泛的压力范围内工作。

信号转换电路是压力变送器中的另一个重要组成部分。

它的作用是将压力传感器输出的电信号转换为标准的电流信号（如4-20mA）或电压信号（如0-10V）。

这样的信号可以方便地传输和处理，以实现对压力信号的监测和控制。

信号转换电路通常由放大器、滤波器和线性化电路组成。

放大器用于放大压力传感器输出的微弱电信号，以提高信号的强度和稳定性。

滤波器用于去除干扰信号，使得输出信号更加清晰和可靠。

线性化电路用于校正压力传感器输出信号的非线性特性，以保证输出信号与被测压力的准确对应关系。

除了压力传感器和信号转换电路，压力变送器还通常包括温度补偿电路和电源电路。

温度补偿电路用于校正压力传感器输出信号受温度影响的偏差，以提高测量的准确性。

电源电路用于为压力变送器提供所需的电力，通常使用直流电源供电。

总结起来，压力变送器的工作原理是通过压力传感器感受被测压力并将其转换为电信号，然后通过信号转换电路将电信号转换为标准的电流或电压信号。

这样的工作原理使得压力变送器成为工业自动化控制系统中重要的压力测量和控制装置。

请注意，以上内容仅为参考，实际的压力变送器工作原理可能会因厂家和型号的不同而有所差异。

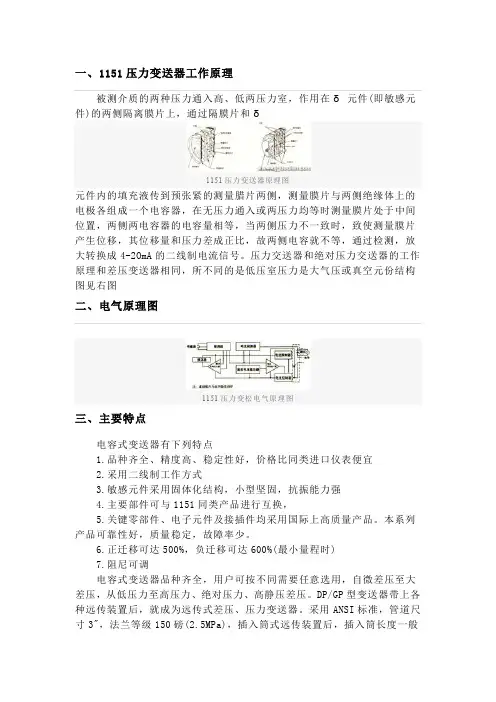

一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。

压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。

本系列产品可靠性好，质量稳定，故障率少。

6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。

DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。

采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。

变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。

变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。

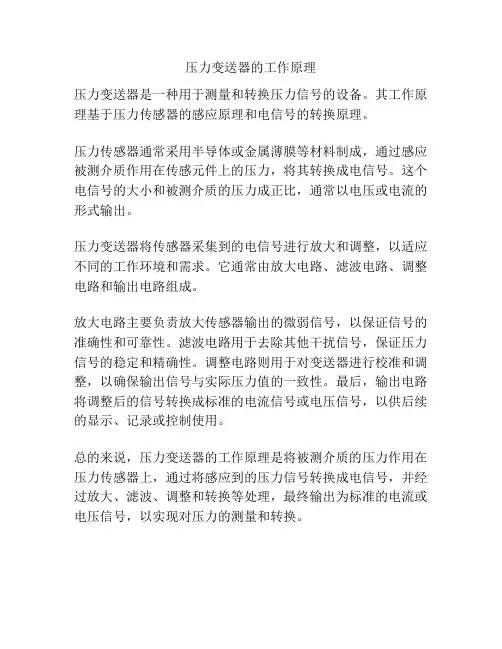

压力变送器工作原理压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。

它能够将被测压力信号转换为标准的电流信号或电压信号，以便于监测、控制和记录。

1. 压力变送器的基本原理压力变送器的基本原理是利用力的传递和变换来实现压力的测量和转换。

它由感应元件、变送器和电路组成。

感应元件：压力变送器的感应元件通常采用压阻式或电容式传感器。

压阻式传感器是通过压阻材料的电阻值与压力之间的关系来实现压力测量的。

电容式传感器则是通过测量电容值与压力之间的关系来实现压力测量的。

这些感应元件能够将压力信号转换为电阻值或电容值。

变送器：变送器是压力变送器的核心部件，它负责将感应元件转换的电阻值或电容值转换为标准的电流信号或电压信号。

变送器通常采用电桥或电容变送器来实现。

电桥变送器是通过调节电桥的电阻值来实现电流信号的输出。

电容变送器则是通过调节电容值来实现电压信号的输出。

电路：电路是压力变送器的控制和处理部分，它可以根据需要对信号进行放大、滤波、线性化等处理。

电路还可以根据用户的要求进行输出信号的调节和校准。

2. 压力变送器的工作过程压力变送器的工作过程可以分为以下几个步骤：(1) 压力传感：被测介质的压力作用在感应元件上，使其发生变化。

(2) 信号转换：感应元件将压力信号转换为电阻值或电容值。

(3) 信号处理：电路对感应元件输出的信号进行放大、滤波、线性化等处理。

(4) 信号输出：经过处理后的信号被转换为标准的电流信号或电压信号，以便于监测、控制和记录。

3. 压力变送器的特点和应用压力变送器具有以下特点：(1) 高精度：压力变送器能够提供高精度的压力测量和转换。

(2) 宽测量范围：压力变送器可以适应不同的压力范围，从几毫巴到几百兆帕。

(3) 良好的稳定性：压力变送器具有良好的长期稳定性和重复性。

(4) 耐用性强：压力变送器通常采用不锈钢等材料制作，具有良好的耐腐蚀性和耐高温性。

(5) 易于安装和维护：压力变送器具有简单的结构和便于安装的特点，同时也易于维护和保养。

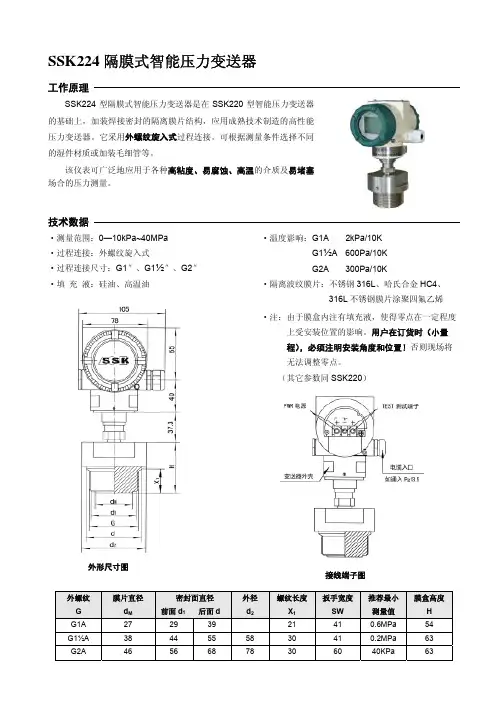

SSK224隔膜式智能压力变送器工作原理SSK224型隔膜式智能压力变送器是在SSK220型智能压力变送器的基础上，加装焊接密封的隔离膜片结构，应用成熟技术制造的高性能压力变送器。

它采用外螺纹旋入式过程连接。

可根据测量条件选择不同的湿件材质或加装毛细管等。

该仪表可广泛地应用于各种高粘度、易腐蚀、高温的介质及易堵塞场合的压力测量。

技术数据·测量范围：0—10kPa~40MPa ·过程连接：外螺纹旋入式·过程连接尺寸：G1″、G1½″、G2″ ·填 充 液：硅油、高温油外形尺寸图·温度影响：G1A 2kPa/10KG1½A 600Pa/10K G2A 300Pa/10K·隔离波纹膜片：不锈钢316L 、哈氏合金HC4、316L 不锈钢膜片涂聚四氟乙烯·注：由于膜盒内注有填充液，使得零点在一定程度上受安装位置的影响。

用户在订货时（小量程），必须注明安装角度和位置！否则现场将无法调整零点。

（其它参数同SSK220）接线端子图外螺纹 膜片直径 密封面直径 外径 螺纹长度扳手宽度推荐最小 膜盒高度Gd M前面d 1后面dd 2X 1SW测量值HG1A 27 29 39 21 41 0.6MPa 54 G1½A 38 44 55 58 30 41 0.2MPa 63 G2A46 56 68 78 30 60 40KPa 63SSK224隔膜式智能压力变送器选型表压力类型G 相对压力A 绝对压力膜片涂聚四氟乙烯涂层以上以上℃）℃，200℃以上带1米毛细管）-20℃~+80℃）-30℃~+80℃）。

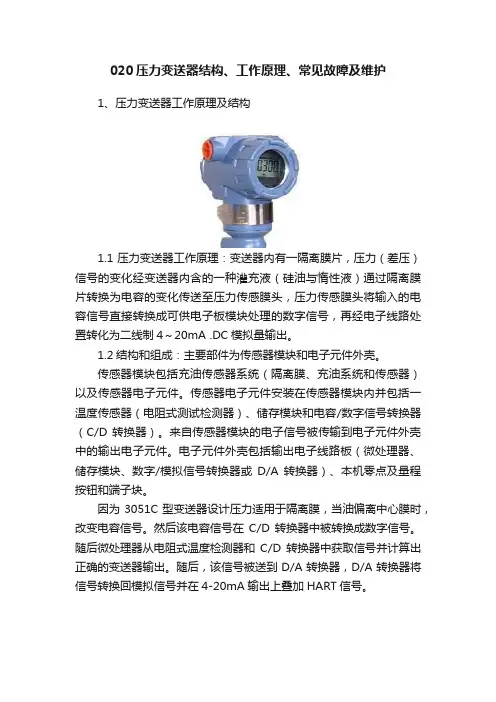

020压力变送器结构、工作原理、常见故障及维护1、压力变送器工作原理及结构1.1压力变送器工作原理：变送器内有一隔离膜片，压力（差压）信号的变化经变送器内含的一种灌充液（硅油与惰性液）通过隔离膜片转换为电容的变化传送至压力传感膜头，压力传感膜头将输入的电容信号直接转换成可供电子板模块处理的数字信号，再经电子线路处置转化为二线制4～20mA .DC模拟量输出。

1.2结构和组成：主要部件为传感器模块和电子元件外壳。

传感器模块包括充油传感器系统（隔离膜、充油系统和传感器）以及传感器电子元件。

传感器电子元件安装在传感器模块内并包括一温度传感器（电阻式测试检测器）、储存模块和电容/数字信号转换器（C/D 转换器）。

来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。

电子元件外壳包括输出电子线路板（微处理器、储存模块、数字/模拟信号转换器或D/A 转换器）、本机零点及量程按钮和端子块。

因为3051C型变送器设计压力适用于隔离膜，当油偏离中心膜时，改变电容信号。

然后该电容信号在C/D转换器中被转换成数字信号。

随后微处理器从电阻式温度检测器和C/D转换器中获取信号并计算出正确的变送器输出。

随后，该信号被送到D/A转换器，D/A转换器将信号转换回模拟信号并在4-20mA输出上叠加HART信号。

变送器结构图2 操作规程2．1压力变送器的操作：1 运行1）按端子接线图检查信号线连接是否正确。

2）接通变送器供电电源。

3）在控制室用HART通讯器进行零点和满度调校。

2 压力变送器的运行：1）缓慢的打开截止阀，变送器即投入使用。

2）用肥皂水之类液体检查过程接口等连接处的气体是否泄漏。

3 停运：1）压力变送器的停止：缓慢地关闭截止阀，变送器即处于停止状态。

2）关闭变送器供电电源3日常维护为了保证变送器的测量精度和使用寿命，应定期地对变送器运行状态进行检查。

外观检查：目视检查变送器各部件有没有损伤、腐蚀现象。

如发现产生腐蚀的附着物，应清除干净。

压力变送器的作用和工作原理压力变送器是一种常见的工业自动化仪表，广泛应用于各种工业领域中。

它的作用是用来测量和转换压力信号，将压力信号转换为标准的电信号输出，以便于控制系统进行准确的监测和控制。

压力变送器的工作原理主要包括感应元件、信号处理电路和输出电路三个部分。

感应元件是压力变送器的核心部分，它负责将外界的压力信号转换为电信号。

在压力变送器中，常见的感应元件有压阻式、电容式和压电式等。

其中，压阻式感应元件利用金属薄膜的阻值随压力的变化而发生变化，从而实现压力信号的测量。

电容式感应元件则是利用电容的变化来测量压力信号，而压电式感应元件则是利用压电效应来测量压力信号。

接下来是信号处理电路的工作。

当感应元件将压力信号转换为电信号后，信号处理电路对其进行放大、滤波和线性化等处理，以提高信号的稳定性和精度。

同时，信号处理电路还可以根据需要进行温度补偿和调零等校正操作，以确保输出信号的准确性。

最后是输出电路的工作。

输出电路将经过处理后的电信号转换为标准的电流信号或电压信号输出。

常见的输出形式有4-20mA电流信号和0-10V电压信号。

这些输出信号可以直接连接到控制系统中，用于实现对压力的监测和控制。

通过上述的工作原理可知，压力变送器的作用是将压力信号转换为标准的电信号输出，以便于控制系统对压力进行监测和控制。

它在工业自动化过程中起到了非常重要的作用。

压力变送器的应用范围非常广泛，几乎涉及到所有需要测量和控制压力的领域。

例如，它可以应用于工业生产中的流体控制系统，用于监测和控制各种管道中的压力变化；在石油化工行业中，它可以用于测量储罐内的压力，以确保安全生产；在航空航天领域，它可以用于测量飞机发动机中的压力，以确保发动机的正常运行。

压力变送器作为一种重要的工业自动化仪表，通过将压力信号转换为电信号输出，实现了对压力的准确测量和控制。

它的工作原理包括感应元件、信号处理电路和输出电路三个部分，通过这些部分的协同工作，实现了对压力信号的高精度转换和输出。

一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。

压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。

本系列产品可靠性好，质量稳定，故障率少。

6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。

DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。

采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。

变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。

变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。

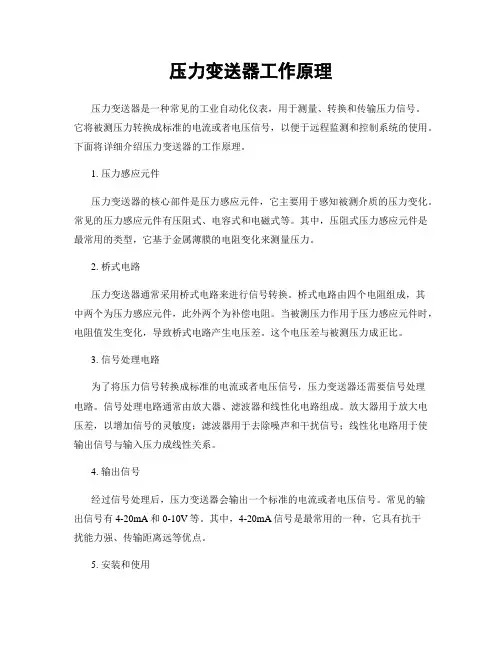

压力变送器工作原理压力变送器是一种常见的工业自动化仪表，用于测量、转换和传输压力信号。

它将被测压力转换成标准的电流或者电压信号，以便于远程监测和控制系统的使用。

下面将详细介绍压力变送器的工作原理。

1. 压力感应元件压力变送器的核心部件是压力感应元件，它主要用于感知被测介质的压力变化。

常见的压力感应元件有压阻式、电容式和电磁式等。

其中，压阻式压力感应元件是最常用的类型，它基于金属薄膜的电阻变化来测量压力。

2. 桥式电路压力变送器通常采用桥式电路来进行信号转换。

桥式电路由四个电阻组成，其中两个为压力感应元件，此外两个为补偿电阻。

当被测压力作用于压力感应元件时，电阻值发生变化，导致桥式电路产生电压差。

这个电压差与被测压力成正比。

3. 信号处理电路为了将压力信号转换成标准的电流或者电压信号，压力变送器还需要信号处理电路。

信号处理电路通常由放大器、滤波器和线性化电路组成。

放大器用于放大电压差，以增加信号的灵敏度；滤波器用于去除噪声和干扰信号；线性化电路用于使输出信号与输入压力成线性关系。

4. 输出信号经过信号处理后，压力变送器会输出一个标准的电流或者电压信号。

常见的输出信号有4-20mA和0-10V等。

其中，4-20mA信号是最常用的一种，它具有抗干扰能力强、传输距离远等优点。

5. 安装和使用在使用压力变送器时，需要注意以下几点：- 安装时要保证被测介质与压力变送器之间的连接密封良好，避免泄漏。

- 压力变送器的安装位置应选择在被测压力的正常工作范围内，并远离振动和冲击。

- 在使用过程中，应定期检查和校准压力变送器，确保其测量准确性和稳定性。

总结：压力变送器是一种常用的工业自动化仪表，其工作原理是通过压力感应元件感知被测压力的变化，经过桥式电路和信号处理电路的转换，输出一个标准的电流或者电压信号。

在使用时，需要注意安装和使用的细节，以确保测量的准确性和稳定性。

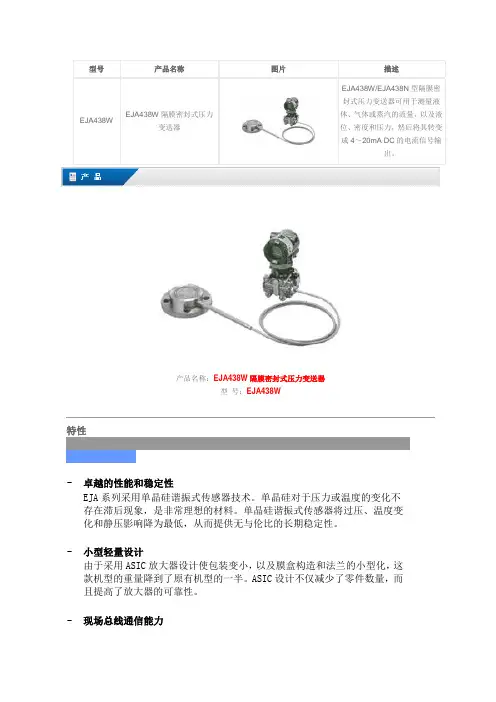

型号
产品名称 图片 描述
EJA438W
EJA438W 隔膜密封式压力
变送器
EJA438W/EJA438N 型隔膜密封式压力变送器可用于测量液
体、气体或蒸汽的流量，以及液位、密度和压力，然后将其转变成4～20mA DC 的电流信号输
出。

产品名称：EJA438W 隔膜密封式压力变送器
型 号：EJA438W
特性 - 卓越的性能和稳定性
EJA 系列采用单晶硅谐振式传感器技术。

单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。

单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

- 小型轻量设计
由于采用ASIC 放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。

ASIC 设计不仅减少了零件数量，而且提高了放大器的可靠性。

- 现场总线通信能力
现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准
4~20mA模拟通信。

EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和
PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。

软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格
选型表
基本规格代码：EJA438W-DASJ1AA-AA01-92NN
三、附加功能
点击关闭窗口。

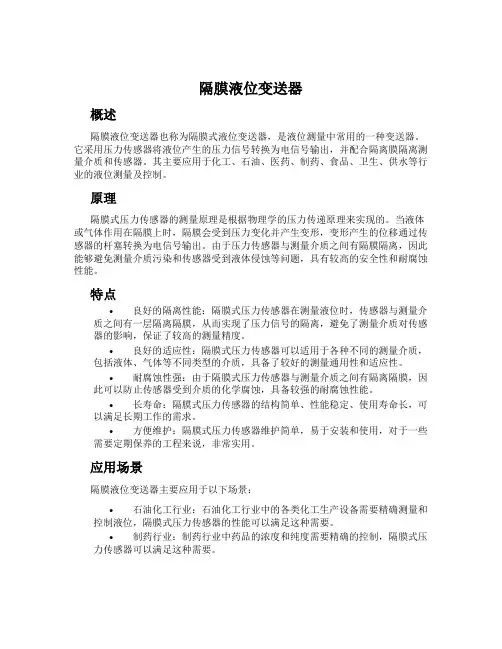

隔膜液位变送器概述隔膜液位变送器也称为隔膜式液位变送器，是液位测量中常用的一种变送器。
