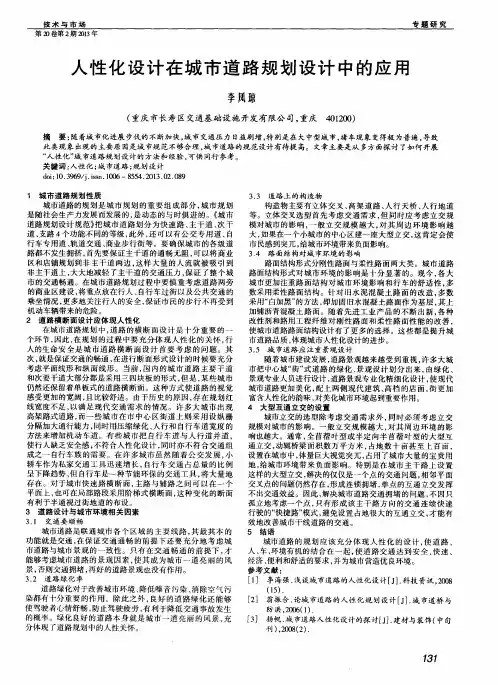

人性化设计在城市道路设计中的应用
摘要：随着目前我国城市化发展不断加快，单调的道路设施设计已经无法满足人们工作和生活的需要。如何进行人性化设计，使城市道路更好的服务于“人和物的转移”，是城市道路设计的一大重点。本文从城市道路人性化设计的目标、步骤和具体对策三方面进行论述，主要结合笔者从事道路工程设计的相关经验，对城市道路工程设计的具体环节中如何进行人性化设计提出了相关对策。
关键词：人性化设计；城市道路；交通设施；设施设计
伴随城市化进程的不断加快，城市规模的不断扩张，功能的持续强化，城市道路现代化交通组成的变化，给城市居民带来了交通的自由、方便与灵活，同时，市民对于城市交通出行的需求与期望也逐渐提高。但以往的城市道路设计大都遵循“车本位”的思想，而没有充分“以人为本”，导致交通设施设计不够合理，安全性较差，容易发生交通冲突和交通事故，在道路的规划设计时只考虑遵照规范的要求，千篇一律地进行道路设计，而没有因地制宜，结合当地的地理环境、片区功能、人文历史等因素。为了使道路交通真正实用安全，并为人们创造人性化的空间，进一步提高道路交通设施的舒适程度，保护交通弱者的通行权力，使之更具人性化成为城市道路设计的一个亟待解决的问题。
1、城市道路人性化设计的具体体现
1.1满足不同使用群体的需求：
城市道路应该为每个人服务，不管其身份、年龄、身体状况如何，
中华人民共和国国家标准 城市道路交通规划设计规范 Code for transport planning on urban road GB 50220-95 主编单位:中华人民共和国建设部 批准部门:中华人民共和国建设部 施行日期:1995年9月1日 关于发布国家标准《城市道路交通规划设计规范》的通知 建标［1994］808号 根据国家计委计综（1986）250号文的要求，由建设部会同有关部门共同制订的《城市道路交通规划设计规范》已经有关部门会审，先批准《城市道路交通规划设计规范》GB50220-95为强制性国家标准，自1995年9月1日起施行。 本标准由建设部负责管理，具体解释等工作由上海同济大学负责，出版发行由建设部标准定额研究所负责组织。 中华人民共和国建设部 1995年1月14日
城市道路交通规划设计规范 第一章总则 第一条为了加强城市道路管理，保障城市道路完好，充分发挥城市道路功能，促进城市经济和社会发展，制定本条例。 第二条本条例所称城市道路，是指城市供车辆、行人通行的，具备一定技术条件的道路、桥梁及其附属设施。 第三条本条例适用于城市道路规划、建设、养护、维修和路政管理。 第四条城市道路管理实行统一规划、配套建设、协调发展和建设、养护、管理并重的原则。 第五条国家鼓励和支持城市道路科学技术研究，推广先进技术，提高城市道路管理的科学技术水平。 第六条国务院建设行政主管部门主管全国城市道路管理工作。省、自治区人民政府城市建设行政主管部门主管本行政区域内的城市道路管理工作。县级以上城市人民政府市政工程行政主管部门主管本行政区域内的城市道路管理工作。 1 总则 1.0.1 为了科学、合理地进行城市道路交通规划设计，优化城市用地布局，提高城市的运转效能，提供安全、高效、经济、舒适和低公害的交通条件，制定本规范。 1.0.2 本规范适用于全国各类城市的城市道路交通规划设计。 1.0.3 城市道路交通规划应以市区内的交通规划为主，处理好市际交通与市内交通的衔接、市域范围内的城镇与中心城市的交通联系。 1.0.4 城市道路交通规划必须以城市总体规划为基础，满足土地使用对交通运输的需求，发挥城市道路交通对土地开发强度的促进和制约作用。 1.0.5 城市道路交通规划应包括城市道路交通发展战略规划和城市道路交通综合网络规划两个组成部分。 1.0.6 城市道路交通发展战略应包括下列内容： 1.0.6.1 确定交通发展目标和水平； 1.0.6.2 确定城市交通方式和交通结构； 1.0.6.3 确定城市道路交通综合网络布局、城市对外交通和市内的客货运设施的选址和用地规模；
一、设计阶段的划分 （一）建筑工程设计阶段的划分 1.建筑工程设计应按方案设计、初步设计、施工图设计三个阶段进行。 2.小型或技术简单的建筑工程，经有关主管部门同意，可按方案设计审批后直接转入施工图设计的两阶段进行。 （二）与建筑工程设计文件编制深度有关规和规定 1.建设部[1992]102号文版发的行业技术管理标准《建筑工程设计文件编制深度的规定》（中南建筑主编） 2.市标准DBJ 08-64-97《建筑工程设计文件编制深度规定》（市勘察设计协会主编） （三）设计文件编制原则 设计文件编制必须贯彻国家和地方有关工程建设的政策和法令，应符合国家和地方建筑工程建设标准、设计规（规程）和制图标准，遵守设计工作程序。 各阶段的设计文件应是完整齐全，容深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审，减少各种差错。 二、初步设计图纸深度 （一）区域位置图 1.地形和地物； 2.城市坐标网、坐标值； 3.工程场地围的测量座标或尺寸； 4.场地附近原有或规划的交通线路及公用设施，本工程道路、铁路接线点及进入场地的位置、坐标和标高； 5.场地附近河道、水库的名称、位置、主要高程； 6.场地附近大型公共建筑的位置和名称； 7.指北针、风玫瑰图；
8.区域位置图可视工程规模等情况与总平面图合并； 分析中国电信、金融大厦区域位置图。 （二）总平面图 1.地形和地物； 2.测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线； 3.建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）； 4.废旧建筑物的拆除围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图； 5.道路、铁路和排水沟的主要坐标（或相关尺寸）； 6.停车库（场）的车位布置、消防登高场地、绿化及美化设施的布置示意； 7.指北针、风玫瑰； 8.主要技术经济指标和工程量表； 9.说明栏应有尺寸单位、比例、场地施工座标和测量座标的关系、补充图例及必要的说明等。 分析中国电信通信总平面图。 （三）竖向布置图 1.场地施工坐标网、坐标值（或尺寸）； 2.建筑物、构筑物的名称（或编号）、室外设计标高； 3.场地外围的道路、铁路、河渠或地面的关键性标高； 4.道路、铁路、排水沟的起点、峦坡点、转折点和终点等设计标高； 5.用坡面箭头表示地面坡向； 6.指北针； 7.比例、尺寸单位；
城市道路平面交叉口设计思路和方法【摘要】道路与道路相交时即形成交叉口，它是城市道路网中的重要组成部分，是城市交通的咽喉。相交道路的各种车辆和行人都要在交叉口处汇集、通过，并进行转向分流。因此在交叉口处的通行能力直接影响到整条道路的通行能力。而且，根据调查资料统计说明，约有半数以上的交通事故是发生在交叉口。所以，正确、合理的进行交叉口设计，是提高道路的通行能力的关键。 【关键词】城市道路平面交叉口；交叉口形式；交叉竖向设计abstract intersects the road and the road that the formation of the intersection, it is an important part of the urban road network, urban transport throat. intersecting road vehicles and pedestrians should be compiled in the intersection, through, and steering shunt. therefore a direct impact on the capacity of the intersection to the capacity of the entire road. moreover, according to the survey statistics more than about half of the traffic accident occurred in the intersection. therefore, the correct and reasonable for intersection design is the key to improving the capacity of the road.key words intersection of city roadway; intersection form; cross vertical design 中图分类号：u412.37文献标识码：a 文章编号：2095-2104（2012）
看看别人怎么写” 关于网站上发任务时候的参考 一、大类 策划方案 设计概念方案 施工图设计 二、具体说明 策划方案 策划方案包括一下内容 序言/前言 市场分析、市场背景 项目优劣势分析市场战略/推广策略/广告或促销策略广告促销文案 促销计划 费用预算 前景预测/ 效果评估 设计概念方案要求； 1．设计主题：通常以文字说明的形式出现。设计主题阐述设计师对地块、
规划的理解及建议，详细表明如何利用各种设计手法满足投资者、使用者的要求和满足国家及地方的有关政策要求。 2．彩色总平面布置图。根据功能的要求，图中应注明：指北针、文字说明、地块分区、节点名称等。 3．重要节点透视图、复杂关系剖面图。 4．结构分析图。交通、消防、照明、植物等场地分析。 5．提示图。小品、园路、提示牌、灯具、材料等照片。 施工图设计 施工图设计是整个图纸设计过程的最后一个步骤。图纸的编制必须符合国家有关制图规范，设计必须符合国家建设工程相关规范及强制性条文，电子文件格式必须符合我公司有关规定。 1．图纸目录。详细表达项目编号、项目名称、设计文件编号及名称等。2．设计说明。园建、植栽、结构、给排水、电气等各专业关于施工注意事项的详细说明。 3．总平面定位图。应注明园路、广场标高，等高线及标高，网格放样，分区，节点索引等。应注明指北针及设计范围线。 4．总平面铺装图。控制硬质铺装部分，包括铺装索引。 5．各分区平面定位图，铺装图等。（根据地块大小、复杂程度等决定）6．重要节点如：水池、小溪、小桥、驳岸、平台、亭、廊、景墙、挡墙、花池、踏步、栏杆、围墙、车库出入口等平、立、剖面图。上述节点细部构造、结构做法等。
城市市政道路设计的方法及相关思路解析李浩 发表时间：2019-07-19T15:58:45.560Z 来源：《基层建设》2019年第12期作者：李浩[导读] 摘要：在我国经济和社会不断发展的背景下，群众的生活水平在不断的提升，随着车辆的增加城市堵路的建设需求更大。 柳州市北部生态新区（阳和工业新区）政务服务中心广西柳州 545003摘要：在我国经济和社会不断发展的背景下，群众的生活水平在不断的提升，随着车辆的增加城市堵路的建设需求更大。与大城市相比较，部分城市市政道路设施仍然存在着设计不合理、城市规划与城市道路设计衔接不到位等问题。因此，为了加快对城市市政道路规划建设的效率，需要不断的提升城市道路设计水平，实现城市道路规划对城市经济、社会发展的助推作用。 关键词：市政道路；设计；方法；思路 1城市市政道路设计的重要性 1.1城市市政道路设计的范畴 城市市政道路规划设计作为城市发展的宏观要求，城市的道路规划设计主要包括了道路的总体规划、控制性规划、修建性规划等内容。道路规划设计作为一个重要的内容，根据道路规划设计的工作特点可以划分成道路规划的前期和设计两个环节。道路规划的前期工作主要有道路规划的项目建议书、道路规划的可行性研究等。城市市政道路设计主要包含着初步设计、道路的施工图设计等内容。城市市政道路规划设计作为后期施工的两个重要内容，规划是设计的依据，设计是规划的实现。市政道路规划是城市道路设计的主要内容，起着系统的指导作用。设计又是是道路规划的实际体现与行动依据。 1.2城市市政道路规划设计的差异 在城市市政道路规划设计的过程中，规划一般是由城市的规划部门委托其他单位实施的，这就容易出现道路规划设计责任主体差异的问题。而且在规划设计的过程中，随着道路施工条件与现实需求的变化，道路规划方案变更经常发生，而导致变更发生的原因，就是因为规划设计阶段存在着一定的缺陷。受到城市一部分审批人员工程专业知识不足等因素的影响，对城市市政道路规划设计的阶段性施工、局限性认识不足，往往会出现盲目的捍卫规划文件等现象，不能够对城市道路规划设计存在的缺陷进行及时的调整。在技术层面，城市的道路规划设计等依据存在不同，这也容易造成道路规划设计参数的差异性出现。因此，这些问题的存在必将对城市市政道路规划设计产生不利的影响。 2当前我国城市道路设计中存在的问题 2.1道路设计缺乏整体规划感 自从我国进入到改革开放的时代之后，我国经济取得了非常快的发展，尤其是房地产行业发展的带动之下，给城市格局带来了新的变化。城市道路的建设速度远远落后于我国的经济发展，这也是当前城市发展中所存在的主要问题，很多之前建设的道路与城市此起彼伏的高楼大厦存在着非常明显反比。道路设计过程中没有综合考虑到整体性，也没有考虑到交通处理功能与社交功能所存在的协调性，所以有些城市地区中存在有一定的矛盾问题。比如，在道路两旁还存在有很多的商贩在经商，虽然城管加大管理力度，也容易存在很多的社会问题。城市道路没有整体性的设计，道路管理的难度比较高，也一定程度上造成了道路资源的浪费。 2.2城市道路的人文价值功能难以体现 城市道路中的人文功能主要体现的是民族文化特色方面，但是伴随着经济的高速发展，城市化进程逐渐加快，城市的整个环境得到了有效的改善，此时的传统道路中所存在的人文特色全部消失。目前的城市规划建设中，只是考虑到功能性与技术性方面，没有考虑到当地文化特点，所以很多城市从整体布局方面都表现出较强的雷同性，盲目的建设使得城市失去了原有文化内涵。城市道路的大力建设使得原有的小巷小弄逐渐的被宽阔马路所取代，随之而来的就是文化价值的消失。道路涉及到实践价值增强，没有体现出一个城市的人文特色。 3城市道路设计方法 3.1城市道路设计技术理念 城市道路设计方案的科学性以及合理性会直接影响到总体工程项目的质量，所以应当在具体的设计工作中，将道路的通行效用发挥到极致，同时把其和城市的现有规划融合在一起，让其自身的性能可以更好的和城市建设相呼应。 3.2重点控制要素分析 城市道路会影响到城市的实际交通通行状况，对此工程项目的施工人员必须要掌握较为全面的道路基本信息内容，利用好道路，完成城市交通的各项疏导性的工作，展现出道路的通行效用，更好的达到城市道路设计的指标。突出重点的控制要素，深入的了解城市道路，以此来不断的提升道路的控制性能。 3.3公共交通空间设计分析 现阶段，我国城市公共交通设计理念已经开始出现了变化，其理念变得越发的成熟。在实际的城市道路设计工作中，需要提前预留出公共交通空间，使得城市的道路功能可以更好的实现出来。并以其为基准，深入且全面的分析道路给城市公共交通空间所造成的影响，对其设计的原则进行合理的把控，从根源上，满足城市道路交通通行的各项需求，正确的使用公共交通空间的设计理念。 3.4道路绿化以及景观设计 在设计城市道路时，需要合理的开展道路的绿化以及景观的设计工作，其会给道路起到一定的辅助效用，明确设计的目的，适时的开展配套的施工活动，不断的完善城市道路的设计方案内容，切实的保障城市道路设计的完整性以及合理性。 3.5道路设施的设计 街道设施的规划设计工作必须要坚守人文主义，把功能和环境融入和在一起，提升人们的舒适感，营造出一个舒适且和谐的环境氛围。比如说，在人流集中的商业街附近，应该有充足的停车位方便车辆的停靠；在高大乔木或花坛之间适当的点缀休息座椅，使得人在休息时可以亲近到自然，也能减少夏日的阳光对人的伤害；林荫小道、座椅、路灯以及电话亭等，则是可以为人们提供一些小憩休闲的空间。坚持以人为本不仅仅应该考虑到普通人的要求，同时还应该将社会弱势群体的特殊要求考虑在内，营造出一个平等的社会环境。城市道路设计应当合理考虑道路空间综合布局，提高布局的合理性，使道路设计与城市规划相融合，提高道路设计的科学性和合理性，满足城市建设的实际需要。 3.6道路设计体现美学原则
施工图设计深度规定 总平面设计 一、在施工图设计中，总平面专业设计，包括图纸目录、设计说明、设计图纸。 二、设计说明 一般工程分别写在有关的图纸上，列出主要技术经济指标表，注明设计依据、尺寸单位、比例、坐标及高程系统。 三、总平面图 1、保留的地形和地物。 2、测量坐标网、坐标值。 3、场地四界测量坐标（或定位尺寸），道路红线和建筑红线或用地红线的位 置。 4、场地四邻原有及规划道路的位置，以及主要建筑物和构筑物的位置、名 称、层数。 5、建筑物、构筑物（人防工程、地下车库、油库、水池等隐蔽工程以虚线 表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。 6、广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护墙的 定位（坐标或相互关系）尺寸。 7、指北针或风玫瑰图。 8.、总平面图应画图例。 四、竖向布置图 1、场地测量坐标网，坐标值。 2、场地四邻的道路、水面、地面的关键性标高。
3、建筑物、构筑物名称，室内外地面设计标高。 4、广场、停车场、运动场地的设计标高。 5、道路、排水沟的起点、变坡点、转折点和终点的设计标高，纵坡度、纵 坡距、关键性坐标，道路表明双面坡或单面坡。 6、挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。 7、指北针或风玫瑰图。 8、地面坡度用箭头表示。 五、详图：道路横断面、路面结构、挡土墙、护坡、排水沟、广场、运动场地、 停车场等。（以上项目如另外委托作环境设计，本设计可不画。） 六、总图制图规定 1、计量单位： （1）总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐，详图宜以毫米为单位。 （2）建筑物、构筑物、道路的方位角，宜注写到“秒”。 （3）道路的纵坡度、场地平整坡度、排水沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补齐。 2、坐标注法： （1）总图应按上北下南方向绘制，可向左或右偏移，但不宜超过45°，x为南北方向轴向，x的增量在x轴线上； y为东西方向轴向，y的增量在y轴线上； （2）坐标网格应以细实线表示，测量坐标网应画成交叉十字线，坐标代号宜用“x、y”表示； （3）表示建筑物、构筑物位置的坐标，宜注其三个角的坐标，如建筑物、构筑物与坐标轴线平行，可注其对角坐标。 3、标高注法： （1）应以含有±0.00标高的平面和屋面标高平面分别作二张总平面图。 （2）总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对
建筑设计阶段与出图深度（二） 6．电梯大样图 （1）电梯基坑和各层井道平面大样图，包括电梯编号、墙、柱、电梯门洞、电梯轿箱和平衡重，轴线、轴线编号、轴线尺寸、井道尺寸（宽和深）、预留门洞尺寸、井道壁厚尺寸和材料、基坑标高、各层楼层电梯厅标高； （2）电梯机房平面图大样图，包括墙、柱、门、窗、幕墙、机房名称电梯井道位置、电梯编号、电梯机房净尺寸、电梯机房、尺寸与井道位置的关系尺寸、电梯机房标高； （3）剖面大样图，包括电梯井道壁、电梯门洞、电梯厅楼地面、电梯基坑底板、电梯机房楼面和顶面、门窗、幕墙、消防电梯集水井、各层层名和标高、电梯机坑标高、各层层高尺寸、基坑深度尺寸、缓冲层高度尺寸、提升高度尺寸、预留门洞高度尺寸； （4）电梯选用说明，包括选用依据、电梯编号和名称、类型和控制方式、载重量、速度、轿箱尺寸、井道尺寸、基坑深度、缓冲层高度、提升高度、停站层数、主站位置、电梯门尺寸、电梯门土建预留门洞尺寸、电梯轿箱、厅门和门套装修要求； （5）以上（1）～（4）相当于电梯招标图深度，待电梯承包商提供电梯土建工艺资料后，需补充电梯机房牵引机支架、控制柜、分体空调、排风扇布置位置和留洞图，电梯门洞牛腿节点详图，门框埋件图，呼唤钮和层显留洞图，电梯基坑检修梯，消防电梯集水井和排水口，电梯门框装修节点。 分析同济大学医学院主楼电梯大样图。 7．卫生间大样图 卫生间平面大样图，包括墙、柱、门窗、幕墙隔间布置、卫生器具布置、管道井排气道、轴线、轴线编号、轴线尺寸、卫生间净尺寸、隔间尺寸、卫生器具布置尺寸，地坪标高、地面坡度和坡向、地漏位置、地坪与走道高差、管道井挡水翻口、房间名称。 分析同济大学医学院主楼卫生间大样图。 8．门窗大样、门窗表 （1）门窗大样图包括门窗编号、门窗框和分格、材料、开启方向、洞口尺寸及分格尺寸，复杂门窗增加平面图； （2）门窗表包括类别、编号、洞口尺寸、每层数量和总数量、选用或参考图集和说明。 分析同济大学医学院主楼门窗大样图。 9．建筑幕墙 设计人员应会同业主认真选定有资质的幕墙专业公司，并提出设计要求： （1）幕墙所选用的结构形式和材料； （2）幕墙立面分格图，开启窗、开扇方式、进排风口； （3）装饰构件的断面形式和尺寸； （4）确定和检测幕墙的风压变形、空气渗透、雨水渗透的性能值；
方案设计阶段的总平面设计内容： 设计说明书 1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在 竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总 体设想。 设计图纸 1、场地的区域位置。 2、场地的范围（用地和建筑物各角点的坐标或定位尺寸、道路红线）。 3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑 物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等）。 4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线 （或道路红线、建筑红线）及相邻建筑物之间的距离。 5、拟建主要建筑物的名称、出入口位置、层数与设计标高以及地形复杂时主要道路、广场 的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析 （人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。 一般情况下，做到以下深度即可满足常规要求： 场地的区域位置图：大城市应包括城市位置和区域位置； 现状图：现有地形和标高、地貌、现状环境、古树名木、历史文化遗存、用地红线……； 总平面图：拟建主要建筑物的名称、位置、层数与设计标高，控制标高。场地内外主要道路、出入口、绿化、停车、指北针、风玫瑰图、比例、技术经济指标表……； 交通道路图：也可分为道路广场图和交通流线分析图； 绿化图：也可分为绿化布置图和绿化景观分析图； 竖向图、管网图（可以不做）。 初步设计阶段的总平面设计内容： 在初步设计阶段，总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。
上海市标准的设计阶段与出图深度要求 标签：上海市标准的设计阶段与出图深度要求设计管理项目管理 上海市标准的设计阶段与出图深度初步研 内容提要： 1．设计阶段的划分 2．初步设计深度的有关规定 3．施工图设计深度的有关规定 4．设计说明的编制方法 5．实例讲解 6．关于施工配合 7．自由提问 一、设计阶段的划分 （一）建筑工程设计阶段的划分 1．建筑工程设计应按方案设计、初步设计、施工图设计三个阶段进行。
2．小型或技术简单的建筑工程，经有关主管部门同意，可按方案设计审批后直接转入施工图设计的两阶段进行。 （二）与建筑工程设计文件编制深度有关规范和规定 1．建设部[1992]102号文版发的行业技术管理标准《建筑工程设计文件编制深度的规定》（中南建筑设计院主编） 2．上海市标准DBJ 08-64-97《建筑工程设计文件编制深度规定》（上海市勘察设计协会主编） （三）设计文件编制原则 设计文件编制必须贯彻国家和地方有关工程建设的政策和法令，应符合国家和地方建筑工程建设标准、设计规范（规程）和制图标准，遵守设计工作程序。 各阶段的设计文件应是完整齐全，内容深度要符合规定，文字说明和图纸均应表达清晰、准确，整个文件必须经严格校审，减少各种差错。 二、初步设计图纸深度 （一）区域位置图 1．地形和地物； 2．城市坐标网、坐标值；
3．工程场地范围的测量座标或尺寸； 4．场地附近原有或规划的交通线路及公用设施，本工程道路、铁路接线点及进入场地的位置、坐标和标高； 5．场地附近河道、水库的名称、位置、主要高程； 6．场地附近大型公共建筑的位置和名称； 7．指北针、风玫瑰图； 8．区域位置图可视工程规模等情况与总平面图合并； （二）总平面图 1．地形和地物； 2．测量坐标网、坐标值，场地施工坐标网、坐标值（或标注尺寸），规划红线； 3．建筑物、构筑物、出入口、围墙位置，其中主要建筑物、构筑物的坐标（或相关尺寸）； 4．废旧建筑物的拆除范围、相邻建筑物的名称和层数与相邻建筑物的距离、日照阴影图； 5．道路、铁路和排水沟的主要坐标（或相关尺寸）；
建筑设计图纸表达(方案设计深度) 注：下列信息并不全面，仅供参考。 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围：表示出用地红线、道路红线 2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等） 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红 线、建筑红线）及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。 4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。 3.表达的表现性（非实际工程制图适用） 1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达 2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。 3）色彩：一般不必要。需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。 4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。
城市道路交通规划设计规范 Code for transport planning on urban road GB 50220-95 3.1.4 城市公共汽车和电车的规划拥有量，大城市应每800-1000人一辆标准车，中、小城市应每1200-1500人一辆标准车。 3.1.5 城市出租汽车规划拥有量根据实际情况确定，大城市每千人不宜少于2辆；小城市每千人不宜少于辆；中等城市可在其间取值。 3.1.7 选择公共交通方式时，应使其客运能力与线路上的客流量相适应。常用的公共交通方式单向客运能力宜符合表的规定。 公共交通方式单向客运能力表 3.2.1 城市公共交通线路网应综合规划。市区线、近郊线和远郊线应紧密衔接。各线的客运能力应与客流量相协调。线路的走向应与客流的主流向一致；主要客流的集散点应设置不同交通方式的换乘枢纽，方便乘客停车与换乘。 3.2.2 在市中心区规划的公共交通线路网的密度，应达到3-4km/km2；在城市边缘地区应达到km2。 3.2.3 大城市乘客平均换乘系数不应大于；中、小城市不应大于。 3.2.4 公共交通线路非直线系数不应大于。 3.2.5 市区公共汽车与电车主要线路的长度宜为8-12km；快速轨道交通的线路长度不宜大于40min的行程。
3.3.1 公共交通的站距应符合表的规定。 公共交通站距表 3.3.2 公共交通车站服务面积,以300m半径计算，不得小于城市用地面积的50%；以500m 半径计算，不得小于90%。 3.3.4 公共交通车站的设置应符合下列规定： 在路段上，同向换乘距离不应大于50m，异向换乘距离不应大于100m；对置设站，应在车辆前进方向迎面错开30m； 在道路平面交叉口和立体交叉口上设置的车站，换乘距离不宜大于150m，并不得大于200m； 长途客运汽车站、火车站、客运码头主要出入口50m范围内应设公共交通车站； 公共交通车站应与快速轨道交通车站换乘。 3.3.6 快速路和主干路及郊区的双车道公路，公共交通停靠站不应占用车行道。停靠站应采用港湾式布置，市区的港湾式停靠站长度。应至少有两个停车位。 3.3.7 公共汽车和电车的首末站应设置在城市道路以外的用地上，每处用地面积可按1000~1400m2计算。有自行车存车换乘的，应另外附加面积。 4.1.3 在城市居民出行总量中，使用自行车与公共交通的比值，应控制在表规定的范围内。 不同规模城市的居民使用自行车与公共交通出行量的比值表 4.3.1 自行车道路路面宽度应按车道数的倍数计算,车道数应按自行车高峰小时交通量确定。自行车道路每条车道宽度宜为1m，靠路边的和靠分隔带的一条车道侧向净空宽度
1、目的 保证设计质量和设计深度，结合本公司专业的设置情况，对园林与建筑工程设计文件编制深度的规定作适当补充和调整，特制定本规定。2、范围 适用于公司开发项目的景观施工图设计。 3、职责 吉林公司设计部负责本公司开发项目的景观施工图设计。 4、园林专业施工图设计文件编制深度规定 4.1封面 图幅与2＃图纸同。 4.2 设计总说明 （a）该项目工程量概述； （b）对照总体规划说明书提出全面技术分析和技术处理措施； （c）各专业设计配合关系中关键部位的控制要点； （d）材料、设备、造型、色彩选择的原则； （e）各分项工程需详加说明的分列于各分项图纸上； 4.3 总平面图 （a）总平面图应套在原地形图上绘制，准确表明道路、硬地、水体、山石、建筑、绿地、园灯、陈设的平面形状、位置、相 互关系； （b）有准确的放样依据，关键定位点的地形坐标值，必要时可用方格网表示具体定点尺寸，方格网为2m X 2m—10mX10m， 方格网应与测量地形图的坐标格在方向上一致。以建筑为主 的庭院空间，方格网应与建筑主要轴线在方向上一致； （c）庭院或小型绿地要详细标出放样尺寸 （d）建筑设施名称，面积列表。 （e）指北针，详图索引，图纸比例1/200~1/500，庭院1/100，根据具体项目情况选择。 （f）根据项目具体情况，上述内容亦可分别出图。 4.4 竖向设计 （a）绘出原有地形地貌及现状标高； （b）准确绘出园路、硬地、水体、山石、建筑、绿地的平面形状、位置、相互关系； （c）用等高线绘出地形改造后的起伏情况，注出各高程点的原有及设
计标高； （d）标出建筑物室内外设计标高； （e）标出构筑物标高，挡土墙上下标高，水体驳岸的岸顶标高，常水位标高，池底标高； （f）硬地标出中心及四周标高； （g）道路起止点、交叉点、变坡点、转弯点标高，纵向每10－30m 标出标高； （h）用箭头标出道路、硬地、绿地的排水坡向，用暗管排水时，标明雨水口位置； （i）土石方挖填范围，注出原地面标高，设计标高，填挖高度，填挖分界线，土方量调配平衡表； （j）指北针、图纸比例与总平面图同； （k）重点地段，地形变化复杂地段增加剖面图说明，标出关键部位标高。 4.5 道路广场设计 （a）硬地外轮廓，道路宽度线型控制尺寸均在总平面图上标明，如总图比例较小，每块硬地外轮廓可另行放大画出，注明总尺 寸及细部尺寸； （b）道路、硬地标高在竖向设计平面图上标明，考虑无障碍设计； （c）横剖面设计，标明道路，硬地从表层至基础层的具体做法； （d）局部设计，标明园路、硬地面层形式，具体尺寸； （e）标明不同宽度，不同形式路面交接点处理，道路与硬地交接点处理； （f）标明伸缩缝做法； （g）列出园路、硬地工程量总表； （h）作法说明，例如图中未详需加以说明的要点，如铺装缝允许尺寸，铺装地与道牙的衔接处理，规则形铺装地折点、转弯 处做法。 4.6 绿化种植设计 （a）图纸比例一般为1/200，简单工程1/500，庭院及配植精细的1/100； （b）图纸规格按国标CBJ1-86执行，图幅过大的，可分张分块绘制，图幅分块应以完整绿地为单位，并绘出周围的园路建筑等设 施，以便于衔接，并方便施工；
拟采用 1、相关批复。成果文件是否符合有关主管部门对本工程批示的规划许可技术条件(用地性质、道路红线、建筑控制线、城市绿线、用地红线、安全间距、容积率、建筑密度、绿化率等)，以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面的特殊要求； 2、总平面图。设计是否结合地域特点、自然环境、气候、交通以及环境保护等要求因地制宜，远近期统筹兼顾、预留发展用地，充分考虑拟保留的地形、地物合理分区和布置工艺区、建构筑物及场地道路等； 3、竖向设计。(1)竖向设计依据(如城市道路和管道的标高、地形、排水、土方平衡等情况)；(2)竖向设计是否合理利用地形，综合考虑功能、安全、景观、排水等要求进行竖向布置；(3)防灾措施是否合理，如针对洪水、滑坡、潮汐及特殊工程地质(湿暗性或膨胀性土)等的技术措施。 4、文通组织。(1)人流和车流的组织、道路、出入口、场地布置等是否合理；(2)道路主要的设计技术条件(路面宽度、路面类型、最大及最小纵坡等)。 5、输送管道 (1)设计输送能力是否合适；管道材质、管径壁厚、设计压力是否合理；路由是否最优，合理减少管道长度； (2)交通条件，是否结合实际情况设置了必要的维检修
(3)大中型河流、公路、铁路的穿跨越位置是否满足当地主管部门和规划部门的要求； (4)大开挖穿越是否有无稳管和水工保护措施； (5)定向钻穿越地层是否适宜，埋深是否符合规范要求；穿越曲线否合理，出入土点是否有合适的施工场地； (6)山体隧道的洞口位置、衬砌型式选择是否合理，地质条件是否适合； (7)管道敷设是否与周围环境相协调； 6、工艺安装 7、建筑结构。(1)建筑物使用功能、功能分区、平面布局等；(2)是否达到规定的设计深度要求；(3)是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准； (4)地基基础和结构设计等是否安全；(5)建筑防火设计；(6)外立面、屋面及内部装修风格。 1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2、地基基础和结构设计等是否安全。 3、是否符合公众利益。 4、施工图是否达到规定的设计深度要求。 5、是否符合作为设计依据的政府有关部门的批准文件
设计工作分解及设计各阶段设计深度要求名称及阶段不同设计阶段的深度要求 可行性研究报告 1 在报告中对拟开发项目进行产品定位,确定各种户型及相关户型面积,商场面积和各类户型在拟开发项目中的比例。（高层批准后的报告） 进行方案设计前的准备 2 明确建设用地属性公共用地；3,工业用地；4,仓储用地；5,对外交通用地；6,道路广场用地；7,市政公共设施用地；8,绿地；9,特殊用地。各类用地按经批准的详细规划执行。熟悉进行地块控制指标分旧城区,规划新区和各类城市规划以外地区。主要指标有：建筑容积率,建筑密度。 进行绿地控制了解各类不同地块绿地控制指标和相关计算方式。 确定本地块是否是政府的特殊规划用地范畴查阅政府相关规划文件。 熟悉市政及管线情况对待开发地块进行全方位调查并为规划设计提供相关图表,文件。对开发地块进行环境评估给规划设计师提供经批准的环评报告 进行市场可行性研究向规划设计师提供市场可行性研究报告（定性和定量相结合） 方案设计阶段说明及设计图 3 方案设计说明要求设计依据,设计要求和主要经济指标 总平面设计说明详尽描述总体方案的构思意图和布局特点,竖向设计,交通组织,景观绿化,环境保护等具体措施。 建筑设计说明方案设计的构思和特点：建筑的平面和竖向构成；建筑的功能布局和各种出入口,垂直交通运输设施的布置；建筑内部交通组织,防火设计和安全疏散设计。 结构设计说明设计依据（法规,标准；荷载组合形式）,设计内容（安全级别,设计使用年限和建筑设防等级,三新的应用）。 电气设计说明设计范围,变、配电系统（负荷等级,负荷计算,外供电源的回路数,容量,电压等级）。 给排水设计说明给水设计：水源简述,用水总量估算（给水系统,消防系统,热水系统）；排水设计：排水体制,雨,污排水出路,排水量,排污量及污水处理系统和体量。 暖通和空调设计说明采暖和空气调节的设计方案要点；采暖,空调的室内设计参数及设计
1.城市道路有哪些不同功能组成部分。 车行道、路侧带、分隔带、交叉口和交通广场、停车场和公交停靠站台、道路雨水排水系统、其他设施如渠化交通岛等。 2. 2.城市道路网规划有哪些要求。1)满足城市道路交通运输要求；2)满足城市用地布 局要求；3)满足各种市政工程管线布置的要求。 3. 3.城市道路有哪些功能？1）交通设施功能；2）公用空间功能；3）防灾救灾功 能；4）形成城市平面结构功能。 4. 4.中间带有何作用？1）将上、下行机动车流分开，减少交通阻力，提高行车安全 及通行能力；2）作为设置交通标志牌及其它交通管理设施的场所；3）种植花草灌木或设置防眩网，可防止对向车辆灯光炫目，还起到美化环境的作用；4）设于分隔带两侧的路缘带，可引导驾驶员视线，提高行车的安全性和舒适性。 5. 5.行人安全设施有哪几种？人行过街地道、人行天桥、交叉口护栏与人行道护栏、 人行横道。 6. 6.雨水管渠系统布置的原则。1）充分利用地形，就近排入天然水体2）尽量避 免设置雨水泵站3）结合城市规划布置雨水管道4）合理布置出水口5）城市中靠近山麓建设的中心区、居住区、工业区，除了应设雨水管道外，尚应考虑在设计地区周围或设计区以外适当距离设置排洪沟，以拦截汇水区以内排泄下来的洪水，使之排入天然水体，避免洪水的损害 7.7.平面设计的原则有哪些？ 1)道路平面位置应按城市总体规划网布设； 2)道路平面线形 设计应与地形、地质、水文等结合起来进行，并符合各类各级道路的技术指标； 3)道路平面设计应处理好直线与平曲线的衔接，合理地设置缓和曲线、超高、加宽等，合理地确定行车视距并予以适当的保证措施； 4)应根据道路类别、等级，合理地设置交叉口等； 5)平面线性标准需分期实施时，应满足近期使用要求，兼顾远期发展，使远期工程尽可能减少对前期工程的废弃。 8.8.试述人行横道的设置应考虑哪几个方面的要求。 1)人行横道应与行人自然流向一致, 否则将导致行人在人行横道以外的地方横过车行道,不利于交通安全。 2)人行横道应尽量与车行道垂直,行人过街距离短,使行人尽快地通过交叉口,符合行人过街的心理要求。 3)人行横道尽量靠近交叉口，以缩小交叉口的面积，使车辆尽快通过交叉口，减少车辆在交叉口内的通行时间。 4)人行横道设置在驾驶员容易看清的位置，标线应醒目。 9.城市道路网结构形式有哪些，简要分析它们的优缺点以及适用范围。 有方格网式、放射环式、自由式。 1）方格网式路网 优点：交通分散，灵活性大。 缺点：道路功能不易明确，交叉口多，对角线方向的交通不便。适用于中小城市。 2）放射环式路网 优点：有利于市中心区与各分区、郊区、市区外围相邻各区之间的联系；道路功能明确。 缺点：容易将个方向交通引至市中心，造成市中心交通过于集中；交通灵活性不如方格网式路网。适用于大、特大城市 3）自由式路网 优点：不拘一格，充分结合自然地形，线性生动活泼，对环境和景观破坏较少，可节约工程造价。 缺点：绕行距离较大，不规则街坊多，建筑用地较分散。适用于山区、丘陵地区的城市。
1总则 1.0.1为了科学、合理地进行城市道路交通规划设计，优化城市用地布局，提高城市的运转效能，提供安全、高效、经济、舒适和低公害的交通条件，制定本规范。 1.0.2本规范适用于全国各类城市的城市道路交通规划设计。 1.0.3城市道路交通规划应以市区内的交通规划为主，处理好市际交通与市内交通的衔接、市域范围内的城镇城镇与中心城市的交通联系。 1.0.4城市道路交通规划必须以城市总体规划为基础，满足土地使用对规划的需求，发挥城市道路交通对土地开发强度的促进和制约作用。 1.0.5城市道路交通规划应包括城市道路交通发展战略规划和城市道路交通综合网络规划两个组成部分。 1.0.6城市道路交通发展战略规划应包括下列内容： 1.0.6.1确定交通发展目标和水平； 1.0.6.2确定城市交通方式和交通结构； 1.0.6.3确定城市道路交通综合网络布局、城市对外交通和市内的客货运设施的选址和用地规模； 1.0.6.4.提出实施城市道路交通规划过程中的重要技术经济对策； 1.0.6.5提出有关交通发展和交通需求管理政策的建议； 1.7城市道路交通综合网络规划应包括下列内容： 1.0.7.1确定城市公共交通系统、各种交通的衔接方式、大型公共换乘枢纽和公共交通场站设施的分布和用地范围； 1.0.7.2确定各级城市道路红线宽度、横断面形式、主要交叉口的形式和用地范围，以及广场、公共停车场、桥梁、渡口的位置和用地范围； 1.0.7.3平衡各种交通方式的运输能力和运量； 1.0.7.4对网络规划方案作技术经济评估； 1.0.7.5提出分期建设与交通建设项目排序的建议。
1.0.8城市客运交通应按照市场经济的规律，结合城市社会经济发展水平，优先发展公共交通，组成公共交通、个体交通优势互补的多种方式客运网络，减少市民出行时耗。 1.0.9城市货运交通宜向社会化、专业化、集装化的联合运输方式发展。 1.0.10城市道路交通规划设计除应执行本规范的规定外，尚应符合国家现行的有关标准、规范的规定。 2术语 2.1标准货车 以载重量4-5T的汽车为标准车，其他型号的载重汽车，按其车型的大小分别乘以相应的换算系数，折算成标准货车，其换算系数宜按本规范附录A.0.1的规定取值。 2.2乘客平均换算系数 衡量乘客直达程度的指标，其值为乘车出行人次与换算人次之和除以乘车出行人次。 2.3存车换算 将自备车辆存放后，改乘公共交通工具而达到目的地的交通方式。 2.4出行时耗 居民从甲地到乙地在交通行为中所耗费的时间。 2.5当量小汽车 以4-5座的小客车为标准车，作为各种型号车辆换算道路交通量的当量车种。其换算系数宜按本规范附录A.0.2取值。 2.6道路红线 规划道路的路幅边界线。 2.7港湾式停靠站 在道路车行道外侧，采用局部拓宽路面的公共交通停靠站。 2.8公共交通线路网密度 每平方公里城市用地面积上有公共交通线路经过的道路中心线长度，单位为KM/KM2。
建筑方案设计图图纸深度 （一）平面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、指北针、比例尺、图签等； 3．图纸比例一般为1/100 、1/150 、1/200 、1/300 等（图纸幅面规格不宜超过2种），制图单位为毫米； 4．图纸应清晰、完整反映以下内容： （1）各层面积数据、公建配套部分的面积数据、主要功能部分面积数据；各部分平面功能名称（属公建配套的应注明）； （2）停车库应标明车辆停放位置、停车数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度；（3）墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、水池、无障碍设施、烟道、化粪池等；（4）墙体之间的尺寸、柱距尺寸、外轮廓总尺寸； （5）室外地坪设计标高及室内各层楼面标高； （6）首层标注指北针、剖切线、剖切符号； 5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。（二）立面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、比例尺、图签等； 3．图纸比例一般为1/100 、1/150 、1/200 、1/300 ，制图单位为毫米；4．图纸应清晰、完整反映以下内容： （1）立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰； （2）总高度标高（建、构筑物最高点），屋顶女儿墙顶标高，室外地坪标高； 5．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。（三）剖面图 1．图纸为蓝图，不得使用任何彩色线条或色块； 2．标明图纸要素，如图名、比例尺、图签等； 2．图纸比例与立面图一致，制图单位为毫米； 3．图纸应清晰、完整反映以下内容：（1）内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等； （2）总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高； 4．盖有建设单位的印章、具备资质的设计单位的出图章、资质章、报建特许人章和注册建筑师资格章。 初步设计文件内容和深度要求： 初步设计文件应由有相应资质的设计单位提供，若为多家设计单位联合设计的，应由总包设计单位负责汇总设计资料。初步设计文件包括说明、资料和图纸等部分。文件须装订成A3 文本图册（大图可折成A3 规格），并加盖建设方、设计方、报建人、注册建筑师、注册结构工程师图章。设计文件上签字、盖章应符合《中华人民共和国注册建筑师条例实施细则》、《中华人民共和国注册结构工程师实施细则》的有关规定。
