单相桥式整流电容滤波电路单相桥式整流电容滤波电路是一种常见的电力电子电路，用于将交流电转换为直流电并进行滤波，以满足各种电子设备对直流电的需求。
本文将从电路原理、工作过程、性能特点和应用领域等方面对单相桥式整流电容滤波电路进行详细介绍。
一、电路原理单相桥式整流电容滤波电路由四个二极管和一个电容器组成。
其中，二极管呈桥式连接，电容器则连接在输出负载端。
交流电源连接到桥式整流电路的输入端，通过二极管的导通和截止，将交流电转换为脉动的直流电，再通过电容器的充放电过程实现对直流电的滤波，使其更加稳定平滑。
二、工作过程1. 正半周：当交流电源电压为正值时，D1和D3二极管导通，D2和D4二极管截止，此时电流从交流电源正极经D1、D3流入负载，再经负载流回交流电源负极，完成一个正半周的整流。
2. 负半周：当交流电源电压为负值时，D2和D4二极管导通，D1和D3二极管截止，此时电流从交流电源负极经D2、D4流入负载，再经负载流回交流电源正极，完成一个负半周的整流。
三、性能特点1. 效率高：桥式整流电路的效率较高，能够实现大部分输入功率的输出。
2. 输出纹波小：由于电容器的滤波作用，整流电路的输出纹波较小，可以满足对电压稳定性要求较高的应用场合。
3. 体积小：相比其他整流电路，单相桥式整流电容滤波电路结构简单紧凑，体积较小，适合应用于空间有限的场所。
4. 成本低：由于电路所需元件较少，制造成本相对较低，适合大规模生产和应用。
四、应用领域单相桥式整流电容滤波电路广泛应用于各种需要直流电源供电的领域，包括但不限于以下几个方面：1. 家电领域：如电视机、洗衣机、冰箱等家用电器，需要将交流电转换为稳定的直流电供给内部电路。
2. 电子设备领域：如计算机、手机、音响等电子产品，需要稳定的直流电源来保证设备正常运行。
3. 工业自动化领域：工厂中的各种自动化设备，如机床、输送机等，需要直流电源供电以保证设备的稳定性和可靠性。
4. 通信领域：通信基站、交换机等通信设备，需要稳定的直流电源以确保通信信号的传输和接收质量。
⼏种滤波整流电路的介绍总结⼀、有源滤波电路为了提⾼滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互⽭盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。
常见的RC有源滤波电路如图Z0716所⽰，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接⽽成的电路。
该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流⼊很⼩，为输出电流Ie的1／（1＋β），故Rb可取较⼤的值（⼀般为⼏⼗k Ω），既使纹波得以较⼤的降落，⼜不使直流损失太⼤。
2．滤波电容C2接于晶体管的基极回路，便可以选取较⼩的电容，达到较⼤电容的滤波效果，也减⼩了电容的体积，便于⼩型化。
如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因 ie = （1+ β）ib之故）。
3．由于负载凡接于晶体管的射极，故 RL上的直流输出电压UE≈UB，即基本上同RC⽆源滤波输出直流电压相等。
这种滤波电路滤波特性较好，⼴泛地⽤于⼀些⼩型电⼦设备之中。
⼆、复式滤波电路复式滤波电路常⽤的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所⽰。
它们的电路组成原则是，把对交流阻抗⼤的元件（如电感、电阻）与负载串联，以降落较⼤的纹波电压，⽽把对交流阻抗⼩的元件（如电容）与负载并联，以旁路较⼤的纹波电流。
其滤波原理与电容、电感滤波类似，这⾥仅介绍RCπ型滤波。
图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加⼀级RC滤波电路组成的。
其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含⼀个直流分量与交流分量，作为RC2滤波的输⼊电压。
对直流分量⽽⾔，C2 可视为开路，RL上的输出直流电压为：对于交流分量⽽⾔，其输出交流电压为：若满⾜条件则有由式可见，R愈⼩，输出的直流分量愈⼤；由式可见，RC2愈⼤，输出的交流分量愈⼩。

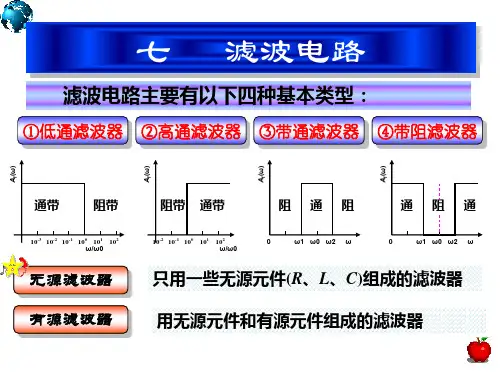

电路中为什么要加滤波电路
电路中为什么要加滤波电路
滤波电路常⽤于滤去整流输出电压中的纹波，⼀般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成⽽成的各种复式滤波电路。
交流电经过⼆极管整流之后，⽅向单⼀了，但是⼤⼩（电流强度）还是处在不断地变化之中。
这种脉动直流⼀般是不能直接⽤来给⽆线电装供电的。
要把脉动直流变成波形平滑的直流，还需要再做⼀番“填平取齐”的⼯作，这便是滤波。
换句话说，滤波的任务，就是把整流器输出电压中的波动成分尽可能地减⼩，改造成接近恒稳的直流电经过整流后的电源电压虽然没有交流变化成分,但其脉动较⼤,需要经过滤波电路消除其脉动成分,使其更接近于直流.
滤波的⽅法⼀般采⽤⽆源元件电容或电感,利⽤其对电压,电流的储能特性达到滤波的⽬的. 由于电抗元件在电路中有储能作⽤，并联的电容器C在电源供给的电压升⾼时，能把部分能量储存起来，⽽当电源电压降低时，就把能量释放出来，使负载电压⽐较平滑，即电容C具有平波的作⽤；与负载串联的电感L,当电源供给的电流增加（由电源电压增加引起）时，它把能量储存起来，⽽当电流减⼩时，⼜把能量释放出来，使负载电流⽐较平滑，即电感L也有平波作⽤。
滤波电路形式很多，为了掌握它的分析规律，把它分为电容输⼊式（电容器C 接在最前⾯）和电感输⼊式（电感器L接在最前⾯）。
前⼀种滤波电路多⽤于⼩功率电源中，⽽后⼀种滤波电路多⽤于较⼤功率电源中（⽽且当电流很⼤时，仅⽤⼀电感器与负载串联）。
