四种π型RC滤波电路

四种∏型RC滤波电路数字电源模拟电源阻抗公式：Z=R+i(ωL-1/ωC) ω=2пfR---电阻ωL----感抗 1/ωC-----容抗1．典型∏型RC滤波电路图7-27所示是典型的∏型RC滤波电路。

电路中的C1、C2是两只滤波电容，R1是滤波电阻，C1、R1和C2构成一节∏型RC滤波电路。

由于这种滤波电路的形式如同字母∏且采用了电阻、电容，所以称为∏型RC滤波电路。

ADP3211AMNG(集成电路IC)从电路中可以看出，∏型RC滤波电路接在整流电路的输出端。

这一电路的滤波原理是：从整流电路输出的电压首先经过C1的滤波，将大部分的交流成分滤除，见图中的交流电流示意图。

经过C1滤波后的电压，再加到由R1和C2构成的滤波电路中，电容C2进一步对交流成分进行滤波，有少量的交流电流通过C2到达地线，见图中的电流所示。

这一滤波电路中共有两个直流电压输出端，分别输出U01、U02两个直流电压。

其中，U01只经过电容C1滤波；U02则经过了C1、R1和C2电路的滤波，所以滤波效果更好，直流输出电压U02中的交流成分更小。

上述两个直流输出电压的大小是不同的，U01电压最高，一般这一电压直接加到功率放大器电路，或加到需要直流工作电压最高、工作电流最大的电路中，这是因为这一路直流输出电压没有经过滤波电阻，能够输出最大的直流电压和直流电流；直流输出电压U02稍低，这是因为电阻R1对直流电压存在电压降，同时由于滤波电阻R1的存在，这一滤波电路输出的直流电流大小也受到了一定的限制。

2．多节∏型RC滤波电路关于实用的滤波电路中通常都是多节的，即有几节∏型RC滤波电路组成，各节∏型RC滤波电路之间可以是串联连接，也可以是并联连接。

多节∏型RC滤波电路也是由滤波电容和滤波电阻构成。

图7-29所示是多节∏型RC滤波电路。

电路中，C1、C2、C3是三只滤波电容，其中C1是第一节的滤波电容，C3是最后一节的滤波电容。

R1和R2是滤波电阻。

π型滤波器原理引言π型滤波器是一种常用的电子滤波器，用于滤除信号中的特定频率成分。

它的名称来源于其电路形状的相似性与希腊字母”π”。

π型滤波器由一个电容器和两个电感器组成。

在输入端和输出端都有一个电感器和一个电容器。

通过调整电容与电感的数值可以实现对不同频率的信号进行滤波。

本文将详细解释π型滤波器的工作原理，包括其电路结构、传递函数、频率响应和使用注意事项。

电路结构π型滤波器的电路结构如下所示：LVi---===---+----Vo||C|GND--------+其中，Vi是输入信号源，Vo是输出信号。

电感器L和电容器C是滤波器的核心元器件。

GND表示接地。

工作原理π型滤波器的工作原理基于电感器和电容器对不同频率信号的阻抗特性。

根据公式Z = jωL和Z = 1/(jωC)，可以得出以下结论：1.对于高频信号，电感器的阻抗较小，而电容器的阻抗较大，因此高频信号更容易通过电容器。

2.对于低频信号，电感器的阻抗较大，而电容器的阻抗较小，因此低频信号更容易通过电感器。

综合以上两点，我们可以推断：•对于高频信号，滤波器的电路可以近似看作一个电容器，高频信号更容易通过。

•对于低频信号，滤波器的电路可以近似看作一个电感器，低频信号更容易通过。

通过对电感器和电容器数值的调整，可以实现对不同频率范围内信号的滤波效果。

传递函数π型滤波器的传递函数可以用来描述输入信号与输出信号之间的关系。

传递函数(H(ω))定义为输出信号的复数值与输入信号的复数值之比，即：H(ω) = Vo/Vi传递函数H(ω)是频率的函数，通常用频率角ω来表示。

频率角的单位是弧度/秒。

对于π型滤波器，传递函数可以通过电压-电流关系和KVL（基尔霍夫电压定律）得到。

根据电压-电流关系：Vo = ZC * I1Vo = ZL * I2I1 = I2 + Ic （KVL）其中，ZC和ZL分别表示电容器和电感器的阻抗。

I1和I2分别表示输入端和输出端的电流，Ic表示通过电容器的电流。

数字电源模拟电源阻抗公式： Z=R+i(ωL-1/ωC) ω=2пfR---电阻ωL----感抗 1/ωC-----容抗1．典型∏型RC滤波电路图7-27所示是典型的∏型RC滤波电路。

电路中的C1、C2是两只滤波电容，R1是滤波电阻，C1、R1和C2构成一节∏型RC滤波电路。

由于这种滤波电路的形式如同字母∏且采用了电阻、电容，所以称为∏型RC滤波电路。

ADP3211AMNG(集成电路IC)从电路中可以看出，∏型RC滤波电路接在整流电路的输出端。

这一电路的滤波原理是：从整流电路输出的电压首先经过C1的滤波，将大部分的交流成分滤除，见图中的交流电流示意图。

经过C1滤波后的电压，再加到由R1和C2构成的滤波电路中，电容C2进一步对交流成分进行滤波，有少量的交流电流通过C2到达地线，见图中的电流所示。

这一滤波电路中共有两个直流电压输出端，分别输出U01、U02两个直流电压。

其中，U01只经过电容C1滤波；U02则经过了C1、R1和C2电路的滤波，所以滤波效果更好，直流输出电压U02中的交流成分更小。

上述两个直流输出电压的大小是不同的，U01电压最高，一般这一电压直接加到功率放大器电路，或加到需要直流工作电压最高、工作电流最大的电路中，这是因为这一路直流输出电压没有经过滤波电阻，能够输出最大的直流电压和直流电流；直流输出电压U02稍低，这是因为电阻R1对直流电压存在电压降，同时由于滤波电阻R1的存在，这一滤波电路输出的直流电流大小也受到了一定的限制。

2．多节∏型RC滤波电路关于实用的滤波电路中通常都是多节的，即有几节∏型RC滤波电路组成，各节∏型RC滤波电路之间可以是串联连接，也可以是并联连接。

多节∏型RC滤波电路也是由滤波电容和滤波电阻构成。

图7-29所示是多节∏型RC滤波电路。

电路中，C1、C2、C3是三只滤波电容，其中C1是第一节的滤波电容，C3是最后一节的滤波电容。

R1和R2是滤波电阻。

这一滤波电路的工作原理与上面的∏型RC滤波电路基本相同，这里再说明下列几点。

各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。

本文将对各种形式的滤波电路进行分析。

一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。

二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。

在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。

图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。

在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

图2所示是电容滤波原理图。

图2（a）为整流电路的输出电路。

交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。

由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。

对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。

这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。

图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。

由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。

对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。

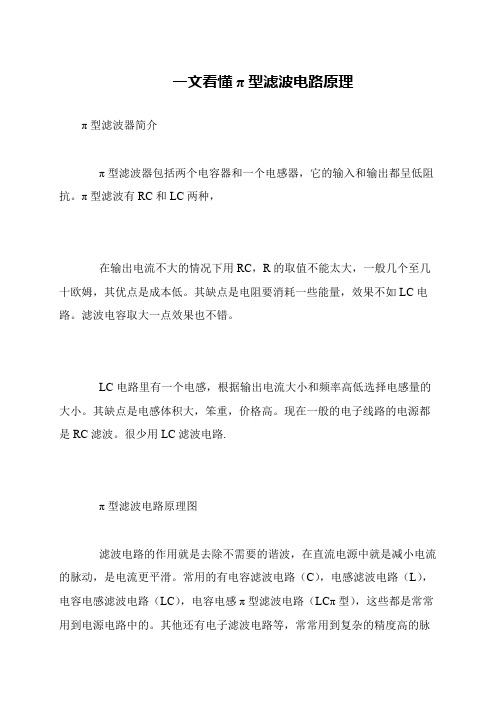

一文看懂π型滤波电路原理
π型滤波器简介
π型滤波器包括两个电容器和一个电感器，它的输入和输出都呈低阻抗。

π型滤波有RC和LC两种，
在输出电流不大的情况下用RC，R的取值不能太大，一般几个至几十欧姆，其优点是成本低。

其缺点是电阻要消耗一些能量，效果不如LC电路。

滤波电容取大一点效果也不错。

LC电路里有一个电感，根据输出电流大小和频率高低选择电感量的大小。

其缺点是电感体积大，笨重，价格高。

现在一般的电子线路的电源都是RC滤波。

很少用LC滤波电路.
π型滤波电路原理图
滤波电路的作用就是去除不需要的谐波，在直流电源中就是减小电流的脉动，是电流更平滑。

常用的有电容滤波电路（C），电感滤波电路（L），电容电感滤波电路（LC），电容电感π型滤波电路（LCπ型），这些都是常常用到电源电路中的。

其他还有电子滤波电路等，常常用到复杂的精度高的脉。

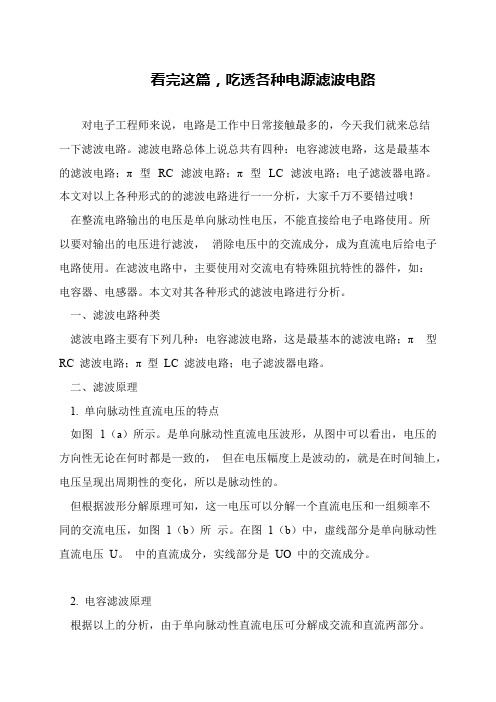

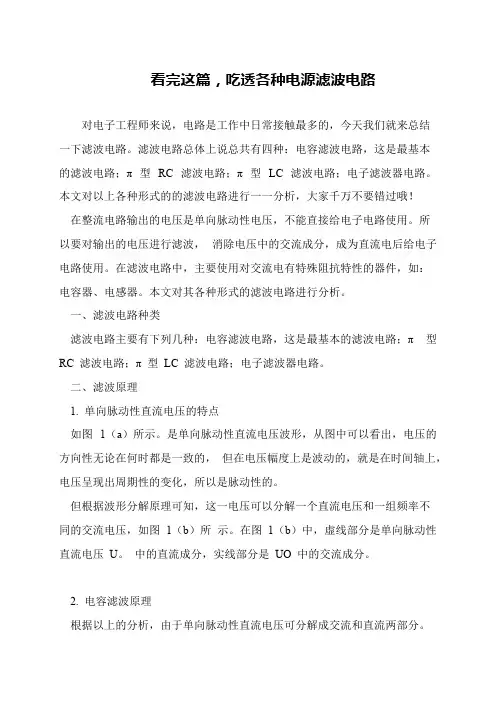

看完这篇，吃透各种电源滤波电路
对电子工程师来说，电路是工作中日常接触最多的，今天我们就来总结
一下滤波电路。

滤波电路总体上说总共有四种：电容滤波电路，这是最基本
的滤波电路；π型RC 滤波电路；π型LC 滤波电路；电子滤波器电路。

本文对以上各种形式的的滤波电路进行一一分析，大家千万不要错过哦！
 在整流电路输出的电压是单向脉动性电压，不能直接给电子电路使用。

所
以要对输出的电压进行滤波，消除电压中的交流成分，成为直流电后给电子电路使用。

在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：
电容器、电感器。

本文对其各种形式的滤波电路进行分析。

 一、滤波电路种类
 滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC 滤波电路；π型LC 滤波电路；电子滤波器电路。

 二、滤波原理
 1. 单向脉动性直流电压的特点
 如图1（a）所示。

是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

 但根据波形分解原理可知，这一电压可以分解一个直流电压和一组频率不
同的交流电压，如图1（b）所示。

在图1（b）中，虚线部分是单向脉动性直流电压U。

中的直流成分，实线部分是UO 中的交流成分。

 2. 电容滤波原理
 根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。

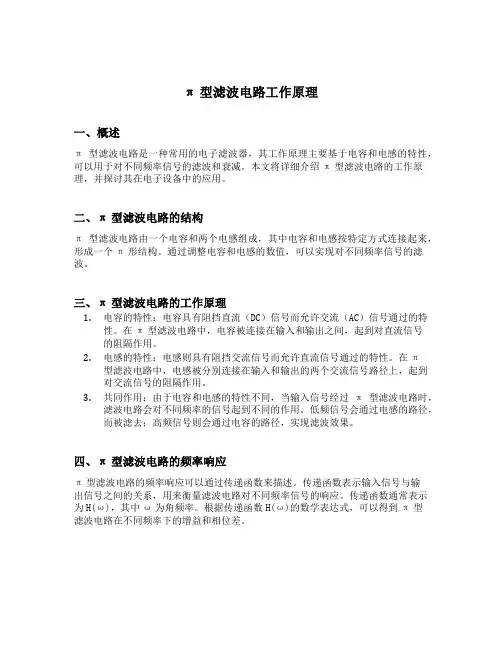

π型滤波电路工作原理
π型滤波电路是一种常用的电子电路，在电源中的应用比较广泛，它
主要起到了对电源波形进行滤波的作用。

那么π型滤波电路的工作原
理是怎样的呢？
在电路图中，π型滤波电路通常用“π”来表示，看起来就像一个希腊字母π。

π型滤波电路由两个电容和一个电感串联组成，电源输入的
电流会先经过电感，随后再经过两个电容。

随着电流经过了这些元件，它的大小和波形都会发生变化。

π型滤波电路本质上是一个带通滤波器，这意味着它可以在特定频率
范围内通过信号，而在其他频率范围内则进行抑制。

具体来说，当输入的电源是交流电时，π型滤波电路会根据其电感和
电容的特性让交流信号被滤波掉，留下的是直流信号，这样我们就可
以得到一个较为稳定的直流电源。

而当输入电源为直流电时，由于它
没有波动，所以滤波器的作用与之相同，但限制是没有场景的需求，
用途相对较少。

如果我们将π型滤波电路中电容的值增大，那么它可以过滤掉的频率
就会大大降低，输出的信号将非常接近于直流信号。

总之，π型滤波电路的工作原理就是利用电感和电容的特性，将输入的电源信号进行滤波，滤波完成后输出干净稳定的直流信号。

它的特点是具有较高的滤波效果、较好的稳定性和可靠性、并且适用于多种不同频率的应用场景。

在现代的工业、通讯、生活用电等各个领域中都有广泛的应用。

π型rc滤波电路中滤波计算π型RC滤波电路是一种常见的电子滤波电路，用于去除信号中的高频噪声。

在设计和计算π型RC滤波电路时，需要考虑滤波器的截止频率和阻抗匹配等因素。

首先，我们需要确定滤波器的截止频率。

截止频率是指滤波器开始起作用的频率，高于截止频率的信号将被滤波器削弱或去除。

在π型RC滤波电路中，截止频率可以通过以下公式计算：fc = 1 / (2πRC)其中，fc为截止频率，R为电阻的阻值，C为电容的电容值。

通过调整电阻和电容的数值，可以控制截止频率，从而实现对不同频率信号的滤波。

其次，我们需要考虑滤波器的阻抗匹配。

阻抗匹配是指输入和输出之间的阻抗匹配，以确保信号能够顺利传输。

在π型RC滤波电路中，输入端的阻抗可以通过以下公式计算：Zin = R其中，Zin为输入端的阻抗，R为电阻的阻值。

输出端的阻抗可以通过以下公式计算：Zout = 1 / (2πfcC)其中，Zout为输出端的阻抗，fc为截止频率，C为电容的电容值。

通过调整电阻和电容的数值，可以实现输入和输出之间的阻抗匹配，提高信号传输的效果。

最后，我们需要计算滤波器的频率响应。

频率响应是指滤波器对不同频率信号的响应程度。

在π型RC滤波电路中，频率响应可以通过以下公式计算：H(f) = 1 / (1 + jf/fc)其中，H(f)为频率响应，f为输入信号的频率，fc为截止频率。

通过计算频率响应，可以了解滤波器对不同频率信号的衰减程度，从而选择合适的滤波器参数。

综上所述，π型RC滤波电路的滤波计算主要包括截止频率的计算、阻抗匹配的计算和频率响应的计算。

通过合理选择电阻和电容的数值，可以设计出满足要求的滤波器。

在实际应用中，还需要考虑电阻和电容的可获得性、成本和尺寸等因素，以及滤波器的稳定性和可靠性。

因此，在设计和计算π型RC滤波电路时，需要综合考虑各种因素，以实现滤波器的最佳性能。

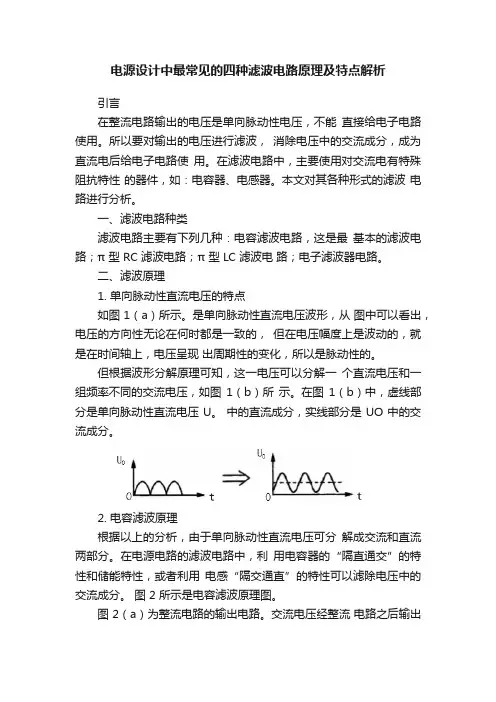

电源设计中最常见的四种滤波电路原理及特点解析引言在整流电路输出的电压是单向脉动性电压，不能直接给电子电路使用。

所以要对输出的电压进行滤波，消除电压中的交流成分，成为直流电后给电子电路使用。

在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。

本文对其各种形式的滤波电路进行分析。

一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π 型 RC 滤波电路；π 型 LC 滤波电路；电子滤波器电路。

二、滤波原理1. 单向脉动性直流电压的特点如图 1（a）所示。

是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解一个直流电压和一组频率不同的交流电压，如图1（b）所示。

在图1（b）中，虚线部分是单向脉动性直流电压 U。

中的直流成分，实线部分是 UO 中的交流成分。

2. 电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。

在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

图 2 所示是电容滤波原理图。

图 2（a）为整流电路的输出电路。

交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的 UO。

图 2（b）为电容滤波电路。

由于电容 C1 对直流电相当于开路，这样整流电路输出的直流电压不能通过C1 到地，只有加到负载 RL 图为 RL 上。

对于整流电路输出的交流成分，因 C1 容量较大，容抗较小，交流成分通过 C1 流到地端，而不能加到负载 RL。

这样，通过电容C1 的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

滤波电容C1 的容量越大，对交流成分的容抗越小，使残留在负载 RL 上的交流成分越小，滤波效果就越好。

3. 电感滤波原理图 3 所示是电感滤波原理图。

四种常见滤波电路，一网打尽有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示。

它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因 ie = （1+ β）ib之故）。

3．由于负载凡接于晶体管的射极，故 RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2 可视为开路，RL上的输出直流电压为：对于交流分量而言，其输出交流电压为：由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

滤波效果愈好。
