滤波电路图大全及详解

各种电源滤波电路图及工作原理在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。

本文将对各种形式的滤波电路进行分析。

一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。

二、滤波原理1.单向脉动性直流电压的特点图1（a）所示是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

但根据波形分解原理可知，这一电压可以分解成一个直流电压和一组频率不同的交流电压，如图1（b）所示。

在图1（b）中，虚线部分是单向脉动性直流电压U o中的直流成分，实线部分是U o中的交流成分。

图1：单向脉动性电压的分解2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。

在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

图2所示是电容滤波原理图。

图2（a）为整流电路的输出电路。

交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo图2（b）为电容滤波电路。

由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载R L上。

对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载R L。

这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。

滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载R L上的交流成分越小，滤波效果就越好。

图2：电容滤波原理图3.电感滤波原理图3所示是电感滤波原理图。

由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载R L上。

对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到负载R L。

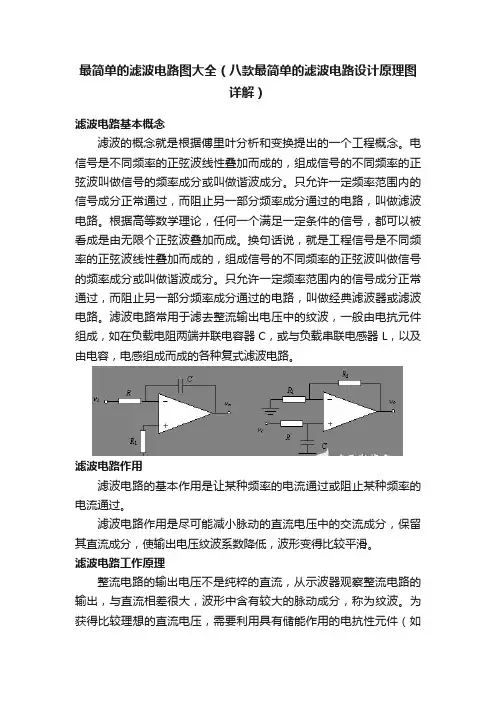

最简单的滤波电路图大全（八款最简单的滤波电路设计原理图详解）滤波电路基本概念滤波的概念就是根据傅里叶分析和变换提出的一个工程概念。

电信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做滤波电路。

根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。

只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。

滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。

滤波电路作用滤波电路的基本作用是让某种频率的电流通过或阻止某种频率的电流通过。

滤波电路作用是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑。

滤波电路工作原理整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。

为获得比较理想的直流电压，需要利用具有储能作用的电抗性元件（如电容、电感）组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。

脉动系数（S）=输出电压交流分量的基波最大值／输出电压的直流分量半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。

对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／（4（RLC／T-1）。

（T为整流输出的直流脉动电压的周期。

）最简单的滤波电路图（一）简单一阶低通有源滤波器一阶低通滤波器的电路如图13.04所示，其幅频特性见图13.05，图中虚线为理想的情况，实线为实际的情况。

电源的整流滤波原理图详解（五种滤波整流电路）五种滤波整流电路介绍一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb接于晶体管的基极回路，兼作偏置电阻，由于流过Rb的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十kΩ），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie=（1+β）ib之故）。

3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC 无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2可视为开路，RL 上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

第四章 信号滤波目前在一般测控系统中, RC 有源滤波器,特别是由各种形式一阶与二阶有源滤波电路构成的滤波器应用最为广泛.它们的结构简单,调整方便,也易于集成化,实用电路多采用运算放大器作有源器件,几乎没有负载效应,利用这些简单的一阶与二阶电路级联,也很容易实现复杂的高阶传递函数,在信号处理领域得到广泛应用.由于一阶电路比较简单,也可由RC 无源网络实现,性能不够完善,应用不多,所以本节只介绍压控电压源型、无限增益多路反馈型与双二阶环型这三种常用的二阶有源滤波电路。

4.1压控电压源型滤波电路u i )图4.1 压控电压源滤波电路图4.1是压控电压源滤波电路基本结构，点划线框内由运算放大器与电阻R 和0R 构成的同相放大器称为压控电压源，压控电压源也可以由任何增益有限的电压放大器实现，如使用理想运算放大器，压控增益R R /1K 0f +=该电路传递函数为[]24315432121)1()()(H Y Y Y K Y Y Y Y Y Y Y Y K s f f +-+++++=式中51~Y Y ——所在位置元件的复导纳，对于电阻元件i i R Y /1=，对于电容元件)5~1(==i sC Y i i 。

51~Y Y 选用适当电阻Ｒ、电容Ｃ元件，该电路可构成低通、高通与带通三种二阶有源滤波电路．１.低通滤波电路在图4.1中，取1Y 与2Y 为电阻，3Y 与5Y 为电容，4Y =0开路，可构成低通滤波电路，如图4.2a 所示，滤波器的参数为RR 1K K 0f p +==21210C C R R 1=ω22f2110C R K -1R 1R 1C 1+⎪⎪⎭⎫ ⎝⎛+=αω 2．高通滤波电路在图4.1中，取3Y 与5Y 为电阻，1Y 与2Y 为电容，4Y =0开路，可构成高通滤波电路，如图4.2b 所示，该电路相当于图4.2a 低通电路中，电阻R 与电容C 位置互换，滤波参数为RR K K f 0p 1+==21210C C R R 1=ω11f 2120C R K -1C 1C 1R 1+⎪⎪⎭⎫ ⎝⎛+=αωu i )a ）1R )b ）)c ）2R a ）低通滤波电路 b ）高通滤波电路 c ）带通滤波电路图4.2 压控电压源型二阶滤波电路3．带通滤波电路R )图4.3 压控电压源型二阶带阻滤波电路用压控电压源构成的二阶带阻滤波电路也有多种形式，图4.3是一种基于RC 双T 网络的二阶带阻滤波电路，双T 网络必须具有平衡式结构，()()32121321R C C R R C R R ++=，或213R //R R =，213C //C C =。

关于整流滤波电路的总结和理解（配图）
220V交流电进过整流前后的对比图：，
图1
加滤波电容之后的波形图（输出短路、负载电阻无穷大、电容为100uF）：
图中绿色线为滤波之后的电压输出，基本为直流，波纹很小！（输入电压为220V，输出的直流电压为311V左右，为输入电压的1.414倍）
当负载电阻为400、滤波电容为100uF时的输出波形图：
明显可以看的到波纹很明显（输入电压为220V，此时的输出电压为277V左右，为输入电
压的1.2倍左右）
当负载电阻为100，电容仍为100uF时：
可以看出波纹更加明显（输出的电压为200左右）注：具体的电压和波纹计算公式见笔记和参考模电书
所选的测试电路：。

电容滤波电路电感滤波电路RC滤波电路LC滤波电路有源滤波电路设计计算与维护、维修详解（图文并茂）（1）、总则：交流电经过整流后得到的是脉动直流，这样的直流电源由于所含交流纹波很大，不能直接用作电子电路的电源。

滤波电路可以大大降低这种交流纹波成份，让整流后的电压波形变得比较平滑。

（2）、电容滤波电路：电容滤波电路图见下图，电容滤波电路是利用电容的充放电原理达到滤波的作用。

在脉动直流波形的上升段，电容C1充电，由于充电时间常数很小，所以充电速度很快；在脉动直流波形的下降段，电容C1放电，由于放电时间常数很大，所以放电速度很慢。

在C1还没有完全放电时再次开始进行充电。

这样通过电容C1的反复充放电实现了滤波作用。

滤波电容C1两端的电压波形见下图。

选择滤波电容时需要满足下式的条件：（3）、电感滤波电路：电感滤波电路是利用电感对脉动直流的反向电动势来达到滤波的作用，电感量越大滤波效果越好。

电感滤波电路带负载能力比较好，多用于负载电流很大的场合。

（4）、RC滤波电路：使用两个电容和一个电阻组成RC滤波电路，又称π型RC滤波电路。

这种滤波电路由于增加了一个电阻R1，使交流纹波都分担在R1上。

R1和C2越大滤波效果越好，但R1过大又会造成压降过大，减小了输出电压。

一般R1应远小于R2。

（5）、LC滤波电路：与RC滤波电路相对的还有一种LC滤波电路，这种滤波电路综合了电容滤波电路纹波小和电感滤波电路带负载能力强的优点。

（6）、有源滤波电路：当对滤波效果要求较高时，可以通过增加滤波电容的容量来提高滤波效果。

但是受电容体积限制，又不可能无限制增大滤波电容的容量，这时可以使用有源滤波电路。

其中电阻R1是三极管T1的基极偏流电阻，电容C1是三极管T1的基极滤波电容，电阻R2是负载。

这个电路实际上是通过三极管T1的放大作用，将C1的容量放大β倍，即相当于接入一个（β+1）C1的电容进行滤波。

上图中C1可选择几十微法到几百微法；R1可选择几百欧到几千欧，具体取值可根据T1的β值确定，β值高，R可取值稍大，只要保证T1的集电极－发射极电压（UCE）大于1.5V即可。

四种常见滤波电路，一网打尽有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示。

它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因 ie = （1+ β）ib之故）。

3．由于负载凡接于晶体管的射极，故 RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2 可视为开路，RL上的输出直流电压为：对于交流分量而言，其输出交流电压为：由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

滤波效果愈好。
