充气式负荷开关柜与空气绝缘负荷开关柜有什么区别

负荷开关、隔离开关、断路器具体的作用与区别导读负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

下面一起具体来看看它们的作用与区别。

（图片来源于网络）高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

（高压隔离开关型号）（高压隔离开关结构）（GW7F-220户外隔离开关）（GW16-252型）（GW6-220户外隔离开关）（GW19-10系列隔离开关）（GW5-110D系列隔离开关）开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

（GW5 系列双柱水平开启式隔离开关现场）高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

某小区10kv供配电设计要点探讨摘要：目前，随着社会的发展和人们生活水平的提高，小区使用功率大、耗电多的用电设备越来越多。

因此，要求对居民小区的配电系统设计更加简单灵活、运行可靠。

文章主要结合某居住区总体规划及用电负荷特征，并针对小区供配电设计的相关要点进行了分析，旨在采用合理的住宅供电方式，以保证供电系统的安全可靠运行。

关键词：居民住宅区供配电设计负荷预测1 工程概况某高层住宅小区，其建筑总面积为250000㎡，其中商业部分40000㎡，多层27000㎡，高层183000㎡。

总的住宅户数约2100户，每套住宅面积从90~150㎡不等。

根据小区住户单位面积计算及供电容量控制要求，小区总的用电负荷为11380KW，供电容量约8000kV A左右；引用两条独立的10kV线路为小区供电。

2小区负荷预测及电源选择2.1 负荷预测根据相关资料介绍的经验值，我国住宅电气设计住户的单位面积计算负荷大概为：多层住宅每平方按30~35W计算，高层和小高层住宅每平方按40~45W计算，商业性质用电按每平方50~55W计算。

以此原则计算该小区总的用电负荷为：P=S商业×55W/m2＋S 多层×35W/m2＋S高层×45W/m2=4000×55W/m2＋27000×35W/m2＋183000×45W/m2=11380kW考虑到变压器的经济运行及功率因数，取变压器最佳负荷率k为0.8，功率因数cos￠为0.75。

由于住宅小区内居民的作息时间不同，而取同时系数为0.4，则折算后该住宅小区变压器容量S1应为：S1＝P/(kcos￠)*0.4＝11380/(0.8*0.75)*0.4＝7587kV A再通过单位住户负荷预测法进行效验，我国住宅电气设计每户计算负荷大概为每户4~6kW；S2=总住宅户数*4kW=2100*4kW=8400kW经过效验，参考两组数字，小区变压器容量值S可取为S1＜S＜S2。

郑州航空工业管理学院毕业设计二零一三届电气工程及其自动化专业 1106971 班级题目10kV开闭所电气接线及保护配置选择姓名韩道友学号*********指导教师李响职称讲师二О一三年五月二十日目录绪论 (1)第一节10kV开闭所基本介绍 (2)1.1 、10kV开闭所的主要功能 (2)1.2 、10kV开闭所的设置原则 (2)1.3 、10kV开闭所电气主接线方式可分为单母线接线、单母线分段接线、双母线接线 (2)1.4 、10kV开闭所按其在电网中的功能可分为环网型和终端型 (3)1.5 、10kV开闭所接入系统的方案 (3)1.6 、10kV开闭所的最终建设规模 (3)第二节10kV开闭所的基本接线方式及适用范围 (3)2.1、单母线接线 (3)2.2、单母线分段接线 (4)2.3、双母线接线 (5)第三节10kV开闭所在实际应用中的典型设计方案 (7)3.1、方案1的电气技术条件和电气主接线图 (7)3.1.1、电气技术条件一览表 (7)3.1.2、电气主接线图 (7)3.2、方案2的电气技术条件和电气主接线图 (7)3.2.1、电气技术条件一览表 (7)3.1.2、电气主接线图 (8)3.3、方案3的电气技术条件和电气主接线图 (8)3.3.1、电气技术条件一览表 (8)3.3.2、电气主接线图 (8)3.4、方案4的电气技术条件和电气主接线图 (9)3.4.1、电气技术条件一览表 (9)3.4.2、电气主接线图 (9)第四节10kV开闭所典型设计方案的保护配置的分析 (9)4.1、总述 (9)4.2、电流、电压互感器在保护配置中的应用 (9)4.2、对于各个方案的具体分析 (10)第五节10kV开闭所设计实例 (11)5.1、关于短路电流的概述 (11)5.1.1、短路电流计算目的 (11)5.1.2、短路电流的计算方法 (11)5.1.3、一般规定 (11)5.2、短路点位置的选择 (12)5.2.1、选择原则 (12)5.2.2、短路点的选择分析 (12)5.3、短路电流计算 (12)5.4、电气设备的选择 (13)5.4.1、母线的选择 (13)5.4.2、电缆的选择 (14)5.4.3、熔断器的选择 (15)5.4.4、电流互感器的选择和校验 (16)5.4.5、电压互感器的选择 (17)5.4.6、断路器的选择 (17)5.5、继电保护配置的简单说明 (18)参考文献 (19)附录 (20)绪论10kV开闭所是城镇配电网的重要组成部分，随着大规模城、网建设与改造的开展，10kV 开闭所不仅在大、中城市的配电网中得到广泛的使用，而且在县城配电网和其他负荷密集的城镇配电网中也已普遍使用，10kV开闭所已成为配电网的主要设施之一。

前言福建省电力公司根据全省各地区经济发展和配电网现状,遵循“安全、经济、实用、适度超前”的原则，特组织编制了《福建省电力公司10KV配电及业扩工程典型设计10KV配电站房设施部分》图册。

本图册由福州汇创电力勘测设计有限公司承接设计，经全省各市县供电公司技术专家多次认真的审查讨论，最终定稿编印，在此谨向所有参与本图集设计、审定人员表示衷心的感谢。

福建省电力公司10KV配电站房设施工程典型设计工作组牵头单位：福建省电力公司营销部成员单位：福州汇创电力勘测设计有限公司成员：刘升陈石川周小燕陈淑芝温周项何晓兰设计总工程师：周小燕校核：周小燕陈俊峰李映红编写：陈淑芝温周项何晓兰编著者2007.0510kV配电站房设施总体说明1. 概述1.1本图集界定为初步设计阶段,其目的是：1.1.1 全省规范设计、统一标准、方便运行维护、方便设备招标、提高质量、降低造价、缩短工期，提升服务水平,实现总体效益最大化；1.1.2 用户可根据各供电单位批准的供电方案及自身资金情况、土地面积、管理水平、建筑风格从菜单中选出适合本单位的一种配电站设计图纸；1.1.3 用于常规10kV配电站房施工设计本体部分的套用，以简化工程设计及施工设计审查。

但在具体工程套用本图集时，仍然需要委托有相应资质的设计单位承担工程设计，在套用过程中，应该验证配电工程所接入电网的系统条件、确认建设规模、总平面与所址环境的协调（包括进出线方向、进所道路、上下水、通风环境条件等等）、根据工程设计确定的工程量编制工程概预算。

1.2 主要设计方案说明本单元典型设计按七卷进行分类第一卷：10kV带计量配电站房10kV侧电气图纸；第二卷：10kV不带计量配电站房10kV侧电气图纸；第三卷：10kV带计量配电站房主变及0.4kV侧电气图纸；第四卷：10kV不带计量配电站房主变及0.4kV侧电气图纸第五卷: 10kV配电站房典型方案示例第六卷: 10KV箱式变电站电气图纸第七卷：配电箱及电度表箱电气图纸本单元按开关柜柜型及变压器种类的不同进行细化分类形成各典型菜单图纸。

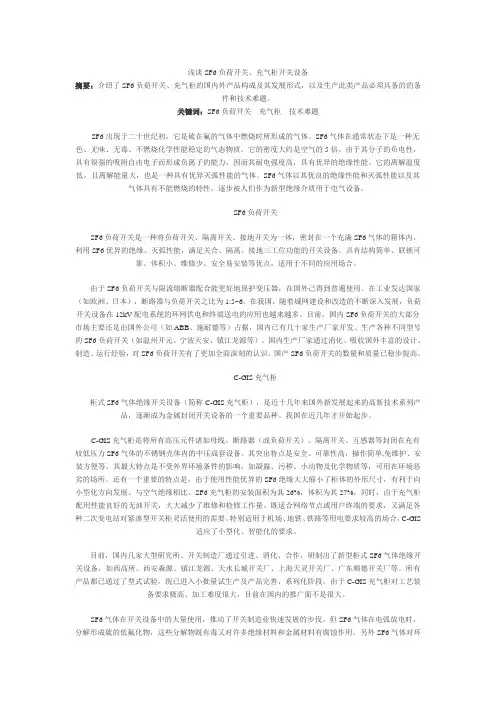

浅谈SF6负荷开关、充气柜开关设备摘要：介绍了SF6负荷开关、充气柜的国内外产品构成及其发展形式，以及生产此类产品必须具备的的条件和技术难题。

关键词：SF6负荷开关充气柜技术难题SF6出现于二十世纪初，它是硫在氟的气体中燃烧时所形成的气体。

SF6气体在通常状态下是一种无色、无味、无毒、不燃烧化学性能稳定的气态物质，它的密度大约是空气的5倍。

由于其分子的负电性，具有很强的吸附自由电子而形成负离子的能力，因而其耐电强度高，具有优异的绝缘性能。

它的离解温度低，且离解能量大，也是一种具有优异灭弧性能的气体。

SF6气体以其优良的绝缘性能和灭弧性能以及其气体具有不能燃烧的特性，逐步被人们作为新型绝缘介质用于电气设备。

SF6负荷开关SF6负荷开关是一种将负荷开关、隔离开关、接地开关为一体，密封在一个充满SF6气体的箱体内，利用SF6优异的绝缘、灭弧性能，满足关合、隔离、接地三工位功能的开关设备。

具有结构简单、联锁可靠、体积小、维修少、安全易安装等优点，适用于不同的应用场合。

由于SF6负荷开关与限流熔断器配合能更好地保护变压器，在国外己得到普遍使用。

在工业发达国家（如欧洲、日本），断路器与负荷开关之比为1:5~6。

在我国，随着城网建设和改造的不断深入发展，负荷开关设备在12kV配电系统的环网供电和终端送电的应用也越来越多。

目前，国内SF6负荷开关的大部分市场主要还是由国外公司（如ABB、施耐德等）占据，国内已有几十家生产厂家开发、生产各种不同型号的SF6负荷开关（如温州开元、宁波天安、镇江龙源等）。

国内生产厂家通过消化、吸收国外丰富的设计、制造、运行经验，对SF6负荷开关有了更加全面深刻的认识，国产SF6负荷开关的数量和质量已稳步提高。

C-GIS充气柜柜式SF6气体绝缘开关设备（简称C-GIS充气柜），是近十几年来国外新发展起来的高新技术系列产品，逐渐成为金属封闭开关设备的一个重要品种。

我国在近几年才开始起步。

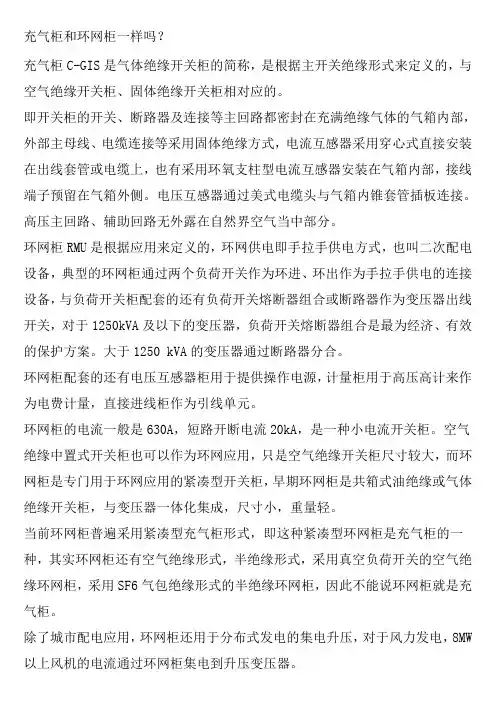

充气柜和环网柜一样吗？充气柜C-GIS是气体绝缘开关柜的简称，是根据主开关绝缘形式来定义的，与空气绝缘开关柜、固体绝缘开关柜相对应的。

即开关柜的开关、断路器及连接等主回路都密封在充满绝缘气体的气箱内部，外部主母线、电缆连接等采用固体绝缘方式，电流互感器采用穿心式直接安装在出线套管或电缆上，也有采用环氧支柱型电流互感器安装在气箱内部，接线端子预留在气箱外侧。

电压互感器通过美式电缆头与气箱内锥套管插板连接。

高压主回路、辅助回路无外露在自然界空气当中部分。

环网柜RMU是根据应用来定义的，环网供电即手拉手供电方式，也叫二次配电设备，典型的环网柜通过两个负荷开关作为环进、环出作为手拉手供电的连接设备，与负荷开关柜配套的还有负荷开关熔断器组合或断路器作为变压器出线开关，对于1250kVA及以下的变压器，负荷开关熔断器组合是最为经济、有效的保护方案。

大于1250 kVA的变压器通过断路器分合。

环网柜配套的还有电压互感器柜用于提供操作电源，计量柜用于高压高计来作为电费计量，直接进线柜作为引线单元。

环网柜的电流一般是630A，短路开断电流20kA，是一种小电流开关柜。

空气绝缘中置式开关柜也可以作为环网应用，只是空气绝缘开关柜尺寸较大，而环网柜是专门用于环网应用的紧凑型开关柜，早期环网柜是共箱式油绝缘或气体绝缘开关柜，与变压器一体化集成，尺寸小，重量轻。

当前环网柜普遍采用紧凑型充气柜形式，即这种紧凑型环网柜是充气柜的一种，其实环网柜还有空气绝缘形式，半绝缘形式，采用真空负荷开关的空气绝缘环网柜，采用SF6气包绝缘形式的半绝缘环网柜，因此不能说环网柜就是充气柜。

除了城市配电应用，环网柜还用于分布式发电的集电升压，对于风力发电，8MW 以上风机的电流通过环网柜集电到升压变压器。

当前充气柜主要是指一次配电开关柜，即用于主配电，额定电流630-4000A，短时耐受电流25-50kA，相对于空气绝缘开关柜，充气柜尺寸大幅减少，不受环境影响。

浙江电网输变电工程标准化设计10（20）kV配电项目可行性研究标准化集中设计工作组2009-7目录范围 (1)主要设计规定 (2)1、概述 (3)1.1设计依据 (3)1.2工程概况 (3)1.3主要设计原则 (3)1.4设计范围 (3)1.5投资估算 (3)2、电力系统 (3)2.1电网概况 (3)2.2建设必要性 (4)2.3系统接入方案 (4)2.4建设规模 (4)2.4.1开关站 (4)2.4.2 配电站 (5)2.4.3 箱式变电站 (5)2.4.4柱上变压器台 (6)2.5对主要电气设备参数的要求 (6)2.5.1母线容量 (6)2.5.2短路电流水平 (6)2.5.3无功补偿 (7)2.5.4主变选型 (7)2.5.5接线组别 (7)2.5.6调压抽头 (7)2.5.7额定电压、电流 (7)2.5.8电能量计量系统配置方案 (7)3、站址选择和工程设想 (7)3.1站址选择 (7)3.1.1选所经过 (7)3.1.2站址方案 (7)3.1.3站址方案比较及推荐意见 (8)3.2工程设想 (8)3.2.1站址分析 (8)3.2.2站址地质条件 (8)3.2.3站址水文气象条件 (8)3.2.4电气主接线 (9)3.2.5主变压器绕组接线方式 (9)3.2.6总平面布置 (9)3.2.7主要电气设备、导体选型 (10)3.2.8 防雷、接地 (11)3.2.9动力、照明 (11)3.2.10消防及通风 (12)3.2.11电气二次部分（配置继电保护装置的10（20）kV开关站） (12)3.2.12 建筑规模及结构设想 (13)3.2.12.1 总平面布置 (13)3.2.12.2 建、构筑物 (13)3.2.12.3 站区给排水 (14)3.2.12.4 消防 (14)3.2.12.5 采暖通风 (14)3.2.12.6 环境保护与场地处理 (14)4、输电线路路径选择和工程设想 (15)4.1路径选择 (15)4.1.1系统概况 (15)4.1.2进出线走廊 (15)4.1.3 路径方案 (15)4.1.4路径地质条件 (16)4.1.5路径水文气象条件 (16)4.2工程设想 (16)4.2.1气象条件 (16)4.2.2导线选型 (17)4.2.3主要杆塔和基础型式 (19)4.2.4电瓷金具及防雷 (20)4.2.5电缆敷设主要模块技术组合 (20)5、技经部分 (21)5.1编制依据和原则 (21)5.2投资估算 (23)6、图纸 (24)6.1一般提供下表所示设计图纸： (24)6.2图纸深度要求： (24)7、有关协议 (25)范围本标准适用于浙江电网10（20）kV配网工程的可行性研究设计，对于改造和扩建工程可参考本标准进行相应设计。

浅谈SF6负荷开关、充气柜开关设备SF6出现于二十世纪初，它是硫在氟的气体中燃烧时所形成的气体。

SF6气体在通常状态下是一种无色、无味、无毒、不燃烧化学性能稳定的气态物质，它的密度大约是空气的5倍。

由于其分子的负电性，具有很强的吸附自由电子而形成负离子的能力，因而其耐电强度高，具有优异的绝缘性能。

它的离解温度低，且离解能量大，也是一种具有优异灭弧性能的气体。

SF6气体以其优良的绝缘性能和灭弧性能以及其气体具有不能燃烧的特性，逐步被人们作为新型绝缘介质用于电气设备。

SF6负荷开关SF6负荷开关是一种将负荷开关、隔离开关、接地开关为一体，密封在一个充满S F6气体的箱体内，利用SF6优异的绝缘、灭弧性能，满足关合、隔离、接地三工位功能的开关设备。

具有结构简单、联锁可靠、体积小、维修少、安全易安装等优点，适用于不同的应用场合。

由于SF6负荷开关与限流熔断器配合能更好地保护变压器，在国外己得到普遍使用。

在工业发达国家（如欧洲、日本），断路器与负荷开关之比为1：5-6.在我国，随着城网建设和改造的不断深入发展，负荷开关设备在12kV配电系统的环网供电和终端送电的应用也越来越多。

目前，国内SF6负荷开关的大部分市场主要还是由国外公司（如ABB、施耐德等）占据，国内已有几十家生产厂家开发、生产各种不同型号的SF6负荷开关（如温州开元、宁波天安、镇江龙源等）。

国内生产厂家通过消化、吸收国外丰富的设计、制造、运行经验，对SF6负荷开关有了更加全面深刻的认识，国产SF6负荷开关的数量和质量已稳步提高。

C-GIS充气柜柜式SF6气体绝缘开关设备（简称C-GIS充气柜），是近十几年来国外新发展起来的高新技术系列产品，逐渐成为金属封闭开关设备的一个重要品种。

我国在近几年才开始起步。

C-GIS充气柜是将所有高压元件诸如母线、断路器（或负荷开关）、隔离开关、互感器等封闭在充有较低压力SF6气体的不锈钢壳体内的中压成套设备。

其突出特点是安全、可靠性高，操作简单，免维护、安装方便等。

22.1 技术原则概述22.1.1 设计对象10KV配电站典型设计的设计对象为国家电网公司系统内10KV户内配电站。

22.1.2 运行管理模式10KV配电站典型设计按无人值班设计。

22.1.3 设计范围10KV配电站典型设计的设计范围是配电站以内的电气及土建部分，与配电站相似的防火、通风、防洪、防潮、防尘、防毒、防小动物和降噪等措施。

本典型设计不涉及系统继电保护专业、系统通信专业、系统运动专业的具体内容，在实际工程中，需要根据配电站系统情况具体设计，可预留扩展接口。

22.1.4 设计深度10KV配电站典型设计的设计深度是初步设计的深度，可用于实际工程可行性研究、初步设计阶段。

22.1.5 假定条件海拔高度：≤1000m；环境温度：-30~+40℃最热月平均温度：35℃污秽等级：Ⅲ级；地震烈度：按7度设计，地震加速度为0.1g，地震特征周期为0.35s；洪涝水位：站址标高高于50年一遇洪水水位和历史最高内涝水位，不考虑防洪措施；地基承载力特征值：取f ak=150KPa，无地下水影响；腐蚀：地基土及地下水对钢材、混凝土无腐蚀作用。

22.2 技术条件和设计分工国家电网公司10KV配电站典型设计个方案技术条件和设计分工见表22-122.2.1 关于配电站分类和模块划分的说明10KV配电站典型设计方案分类按电气主接线、进出线回路数、主要设备造型、设备布置进行划分。

22.2.1.1 电气主接线10KV母线可分为10KV单母线、单母线分段和两个独立的单母线；0.4KV母线可分为单母线和单母线分段。

22.2.1.2 进出线回路数10KV进出线可分为1回或2回进线，每段母线可预留1回进线间隔位置。

22.2.1.3 主要设备选择中压侧可选用充气试负荷开关柜或绝缘负荷开关柜；低压侧可选用固定式开关柜或抽屉式开关柜；主变压器可选用油浸式变压器或干式变压器。

22.2.1.4 电气平面布置方式根据国家电网公司66KV及以下输配电工程典型设计指导性意见，设备布置方式可分为户内配电站和地下配电站两类。

高压开关柜的结构分类开关柜是指按一定的方案将一次设备、二次设备组装而成的成套配电装置，主要用来对线路、设备实施控制、保护。

开关柜按电压等级可分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

高压开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分1、进线柜：又叫受电柜，是用来从电网上接受电能的设备:从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

2、出线柜：也叫馈电柜或配电柜，是用来分配电能的设备:从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

3、母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

4、PT柜：也叫电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

5、隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

6、计量柜：主要用来作计量电能用的千瓦时），又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表（传统仪表或数字电表）、无功电度表、继电器、以及一些其他的辅助二次设备（如负荷监控仪等）。

7、S VG：静止无功发生器，英文描述为：StaticVarGenerator，简称为SVG。

又称高压动态无功补偿发生装置，或静止同步补偿器。

负荷开关、隔离开关、真空断路器三者的定义与区别一、负荷开关具有简单的灭弧装置，可以带负荷分，合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1.开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小于一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2.替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3.负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

二、隔离开关一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1.分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2.根据运行需要，换接线路。

3.可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4.根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

充气式负荷开关柜与空气绝缘负荷开关柜有什么区别
充气柜英文简称GIS，空气柜英文简称AIS。

1.绝缘介质：GIS采用SF6、N2等气体或其复合气体作为绝缘介质，绝缘性能强；AIS采用空气。

2.电气间隙：绝缘气体绝缘性能远强于空气，GIS电气间隙远远小于AIS。

3.设备尺寸：因电气间隙小，GIS尺寸远小于同等电压等级的AIS，占地面积小。

4.海拔影响：主回路元器件内置于充气隔室，压力恒定，不受海拔影响，特别适用于高海拔地区。

AIS的绝缘性能直接受海拔影响，标准产品用于1000m以下，更高海拔需特殊设计。

5.污秽影响：污秽无法影响GIS的充气隔室，适用于污秽地区。

AIS直接受污秽影响，特别恶劣条件需特殊设计。

10KV间隔式充气柜环网柜：又称HXGN，XGN15-12。

原指用于环形配电网络中的开关柜，因其结构简单，常用负荷开关加熔断器组合。

后来，只要见到此类开关统批环网柜。

◆环网柜有空气绝缘，全封闭充气柜和固体绝缘三种形式，空气绝缘是使用普通SF6负荷开关通过铜排连接成一套系统，SF6负荷开关内充六氟化硫气体，其他带电部件均以普通绝缘方式进行制作。

◆充气柜（HSM6-12气体绝缘环网柜）则除了电源进出线有专用连接器具，柜与柜连接则在一个完整气腔内，里面充满SF6气体，开关与高压带电部件均密封在充满SF6气体的气箱中，与传统环网柜相比寿命与安全性有了质的提升，与固体柜相比则具有更高的经济型与性价比。

目前新增环网柜中大部分已经将充气柜作为替代环网柜的第一选择！◆固体柜（固体绝缘环网柜）则是与充气柜相同性质，同为普通环网柜的升级换代设备。

与充气柜以气体绝缘的方法不同，固体柜的绝缘形式为开关与高压带电部件采用环氧树脂进行整体浇注，以环氧树脂固封作为带电体对地及相间绝缘的新型配电设备。

固体柜作为普通环网柜的升级版，与充气柜相比具有更好的绝缘性能，并且对恶劣环境的适应性比充气柜更加优秀，可以视使用环境合理选择固体柜与充气柜。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备属高压开关柜柜体，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点，是中压系统中的负荷开关柜的俗称。

环网柜是隔离开关柜的升级产品，切断工作电流一般靠接触器负荷开关。

切断短路电流靠熔断器。

开关柜可以安装各种保护装置，设计各种保护：过流、速断、接地、甚至差动、负序、逆功率及重合闸等等。

隔离开关柜的保护只有熔断器。

环网柜出现的时间不算长，却得到了广泛的使用，这主要是由于新发展起来的工业企业和事业单位的建筑物。

中置柜主要用于发电厂，中小型发电机的送电，电力系统二次变电所的受电、送电，工矿企事业单位的配电，以及大型高压电动机的起动等。

新型中压断路器充气柜和固体绝缘柜的开发利用摘要：我国经济正处于快速发展的重要时期，优质中压断路器已经成为社会关注的重点内容。

本文以新型中压断路器充气柜和固体绝缘柜的开发利用作为研究对象，简单叙述本文的发展概况，分析SF6气体的优缺点，并详细分析新型中压断路器充气柜和固体绝缘柜的开发利用，旨在为更多新型中压断路器开发单位提供技术指导，助力我国电气领域的可持续发展。

关键词：断路器；充气柜；固体绝缘柜引言：在电力系统中，气体和空气是最常用的两种绝缘技术，但是这些技术在室外环网柜中都存在着一定的缺陷和限制，而随着密封技术的不断发展，它将在室外环网柜中得到广泛的应用。

目前固体绝缘技术在实际应用中还存在着许多问题，只有通过对其进行处理，并不断地积累操作经验，方能取得较好的应用效果。

1发展概况充气式储气柜因其占用空间小、不受外界环境干扰、工作可靠等特点而闻名。

C-GIS在国外已经有30多年的生产和使用历史，例如西门子于1982年开发了8DA10/8DA10型充气箱，此后，各个生产厂家也相继开发了C-GIS。

C-GIS尤其适合于城市网络，地铁，高层建筑和恶劣的环境。

C-GIS在我国的上海，广州和天津等地得到了广泛的应用。

两个典型的C-GIS应用实例：例如，西门子公司在青藏线上的成功供应。

青藏铁路长1142公里，由于海拔较高，气候条件较差。

西门子公司为青藏铁路公司提供了220个间距40.5kV8DA10充气柜和12个间距12 kV NXplusC充气柜，这些充气柜中有世界上最大的变电所-唐古拉变电所，以及ABB公司于1995年在世界市场上引进 ZX系列气柜。

这家公司最近为迪拜的“哈利法塔”建造了350个空间的 ZX系列充气箱。

这座高层建筑是在2010年建成的。

台北101大厦高320米，高828米，占地46400平方米，相当于65个足球场那么大。

因此， ABB公司选择了 ZX系列充气箱，它的体积很小，可靠性也很高，西高院在2009年就开发了40.5kV的C-GIS。

铁路供电箱变几种常见高压环网柜摘要：箱式变电站（简称箱变）是铁路电力系统中集受电、变电、配电等为一体的关键设备。

箱变内高压环网柜按照绝缘方式分类，常见的有空气绝缘环网柜、气体绝缘环网柜、固体绝缘环网柜等类型。

本文对各类型高压环网柜的优劣性进行阐述，并分析了以环保气体为主绝缘介质的新型高压环网柜的优势，是高压环网柜近年来的发展趋势。

关键词：铁路供电箱变常见高压环网柜1.引言铁路电力系统是由公共电网供电，铁路部门自行管理，为铁路运输生产负荷提供电源的供配电系统。

铁路电力系统主要由铁路沿线变配电所、贯通电力线路、自动闭塞电力线路、低压变配电系统及配套电力设施组成。

其中10（35）/0.4kV箱式变电站（简称箱变）是集受电、变电、配电等为一体的关键设备，它是将高压开关设备、配电变压器和低压配电装置，按一定接线方案，有机地结合在一起，安装在一个防潮、防尘、防锈、防鼠、防火、隔热、全封闭、可移动的钢结构箱体内，全封闭运行，集中实现铁路电力系统中高压受电、变压器降压、低压配电等一系列功能。

箱变是继土建变电所之后，在铁路供电系统中崛起的一种崭新的变电站方式，因其具有设备集成化、装配模块化、建设工厂化、施工简单化，且投资低、占地面积小等显著优点，2000年以后广泛应用于铁路沿线的供配电系统，逐步取代了铁路沿线原来设置的户外台式变压器。

截止2020年底，乌鲁木齐局集团公司管内共有箱变1000余座。

可见，箱变已成为铁路运输生产供电系统中不可或缺的重要组织部分2.高压环网柜的结构及组成2.1按照高压环网柜的结构分类，可分为美式环网柜、欧式环网柜。

美式环网柜：主要在美州发展和大量使用；操作机构与主回路均安装在充气（油）箱内；环网柜全绝缘，运行时无裸露元件；高低压回路不可扩展。

欧式环网柜：主要在欧州发展和大量使用。

操作机构安装在充气（油）箱外；具有高低压分室环网柜；运行时高压回路无裸露；高低压回路可扩展。

欧式环网柜因其分室布置，且接线回路灵活多便等优点，我国铁路行业普遍使用，在乌鲁木齐局集团公司管内也普遍使用。

也谈城市10千伏配电工程典型设计分析配电系统是电网的重要构成部分，它的主要目的就是采用适合的电压等级输送电能到每个用户端，10kV配电网是我国城市电网的主要框架形式，其在城市电网里有举足轻重的地位。

随着社会的发展，10千伏配电工程的规模日益扩大，具有地域差异大、分布广、形式多样、建筑规模大等特点，但是由于各城市间没有统一的标准，设计水平良莠不齐且效率低，严重的影响了配电工程的建设进度。

一、10千伏配电工程设计的主要原则在10千伏配电工程设计中，遵循的主要原则有以下三方面。

第一，坚持安全可靠、技术先进和自主创新的原则，在设计中的首要标准就是保障工程的安全可靠，不断实行技术研究，引进外国经验教训，根据我国的具体情况，自主创新工程设计的内容。

第二，坚持覆盖面广、统一标准、增强效率的原则[1]，在不同环境、不同地域下，均可以使用，并且制定严格的标准，规划各城市工程设计的数据信息，提高供电的速度和效率。

第三，坚持降低造价、节约成本和注重环保的原则，在配电工程设计中，要努力节约工程造价，降低成本，并且注意保护环境节约资源，最大限度的做到可靠性、灵活性、经济性、适应性的协调统一。

二、10千伏配电工程设计的具体内容（一）10千伏配电工程的开关站设计10千伏开关站的典型设计必须满足防尘、防火、通风、防潮、防毒、低噪音及防动物等要求，为此一共设计出24个方案，便于施工时进行选择。

在10千伏开关站的典型设计中，主要包括两部分内容：1、具备继电保护设备的开关站。

（1）电气主接线，它主要采用的是单母线分段接线或两个独立的单母线接线的方法，2回进线[2]，在4-12回出线。

（2）设备的短路电流水平，可以使用25kA、20kA、16kA或31.5kA，都能滿足其要求。

（3）对主要配电设备的选择，分为负荷开关、真空或SF6断路器两种设备。

（4）电气二次部分，运用微机型设备进行保护，按照无人管理模式设计，预留出配网自动化的接口。

中压SF6充气柜重要性能之密封性的介绍1.1简介中压金属封闭开关设备有两种绝缘方式，一种使用空气绝缘，另一种采用压缩气体绝缘。

前一种出现较早，用量大，国内一般称作开关柜，后一种习惯称做充气柜。

所谓充气柜即将高压元件（如断路器、隔离开关、负荷开关、接地开关、互感器、母线等等）密封在充有较低压力的压缩气体（如压缩空气、SF6、N2等等）的封闭的壳体内的一种金属封闭开关设备。

本文所述均为中压SF6充气柜，以下简称充气柜。

1.2 优势1 充气柜与一般的空气绝缘柜相比拥有众多的优势：1)首先由于采用性能优异的压缩气体，大大提高了绝缘性能，压缩气体绝缘性能为空气的2∽3倍，并且随着电压等级的升高，优势更加明显。

由于此优点便于设计较小的柜体尺寸，有利于向小型化发展；2)其次由于采用性能优异的压缩气体，有时还能提高灭弧性能；3)再次由于采用气密式结构，因此不受外界环境（如凝露、污秽、小动物及化学物质等等）的影响，可用于恶劣的场所；4)最后由于采用免维护产品结构，大大降低了维修工作，减少了维修的费用。

鉴于以上各种优势，充气柜现在使用比较广泛，国外大型公司均有此类产品，国内也有一些厂家进行设计和制造。

2充气柜需要保证的重要性能充气柜的生产工艺很重要，由于这类产品的固有特点，它有一些不同于一般开关设备的装配问题。

主要表现在气箱的密封性能；气箱内SF6气体的水分控制；清洁度的控制等方面。

本文主要介绍气箱密封性能的要求及设计、装配及检测方法。

3 密封性能的要求（1）保证气箱焊接的密封性。

（2）保证静止的连接部位及辅助产品密封性能。

（3）保证传动部位密封性能。

4 针对以上的要求进行的相应的设计和装配4.1 气箱的焊接气箱的焊接是影响产品质量和生产效率的关键工序，焊接要保证箱体的强度和精度，更要保证气密性。

国内厂家一般采用的是氩弧焊或气体保护焊，由于不锈钢板传热很快，即使是在焊接夹具中完成全部焊接，总存在焊接变形，焊接变形的存在对密封表面、装配调试都带来不利的影响，焊接的气密性也得不到有效保证。
