变压器型号含义大全

干式变压器；例如,ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ:Ｓ的意思表示此变压器为三相变压器,如果Ｓ换成Ｄ则表示此变压器为单相;Ｃ的意思表示此变压器的绕组为树脂浇注成形固体;Ｂ的意思是箔式绕组,如果是Ｒ则表示为缠绕式绕组,如果是Ｌ则表示为铝绕组,如果是Ｚ则表示为有载调压铜不标;１０的意示是设计序号,也叫技术序号;１０００ＫＶＡ则表示此台变压器的额定容量１０００千伏安;１０ＫＶ的意思是一次额定电压,０．４ＫＶ意思是二次额定电压;电力变压器产品型号其它的字母排列顺序及涵义;１绕组藕合方式,涵义分：独立不标；自藕Ｏ表示;２相数,涵义分：单相Ｄ；三相Ｓ;３绕组外绝缘介质,涵义分；变压器油不标；空气Ｇ：气体Ｑ；成型固体浇注式Ｃ：包绕式ＣＲ：难燃液体Ｒ;４冷却装置种类,涵义分；自然循环冷却装置不标：风冷却器Ｆ：水冷却器Ｓ;５油循环方式,涵义：自然循环不标；强迫油循环Ｐ;６绕组数,涵义分；双绕组不标；三绕组Ｓ；双分裂绕组Ｆ;７调压方式,涵义分；无励磁调压不标：有载调压抑Ｚ;８线圈导线材质,涵义分：铜不标；铜箔Ｂ；铝Ｌ铝箔ＬＢ;９铁心材质,涵义；电工钢片不标；非晶合金Ｈ;１０特殊用途或特殊结构,涵义分；密封式Ｍ；串联用Ｃ；起动用Ｑ；防雷保护用Ｂ；调容用Ｔ；高阻抗Ｋ地面站牵引用ＱＹ；低噪音用Ｚ；电缆引出Ｌ；隔离用Ｇ；电容补偿用ＲＢ；油田动力照明用Ｙ；厂用变压器ＣＹ；全绝缘Ｊ；同步电机励磁用ＬＣ;不对的地方请各位专家朋友指正;变压器型号变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成;请问下列电力变压器型号代号含义是什么变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成;请问下列电力变压器型号代号含义是什么D S J L Z SC SG JMB YD BKC DDGD-单相 S-三相 J-油浸自冷 L-绕组为铝线Z-又载调压 SC-三相环氧树脂浇注 SG-三相干式自冷JMB-局部照明变压器 YD-试验用单相变压器BFC -控制变压器C为C型铁芯结构DDG-单相干式低压大电流变压器表1：变压器的型号和符号含义注：电力变压器后面的数字部分：斜线左边表示额定容量千伏安；斜线右边表示一次侧额定电压千伏;例如1：SJL-1000/10,为三相油浸自冷式铝线、双线圈电力变压器,额定容量为1000千伏安、高压侧额定电压为10千伏电力变压器的型号表示方法:基本型号+设计序号--额定容量KVA/高压侧电压例如2:S7-315/10变压器即三相S铜芯10KV变压器,容量315KVA,设计序号7为节能型.例如3：scr9-500/10,s11-m-100/10S--三相 C--浇注成型干式变压器 r缠绕型 911--设计序号 500100--容量KVA 10--额定电压KV m--密闭型号含义： SCZB9-XXXX/ SC--三相固体成型环氧浇注 Z--有载调压 B--低压箔式线圈 9--性能水平代号 XXXX--额定容量kVA --额定高压电压按额定值填入变压器的型号：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成;例如4：SFPZ9-120000/110指的是三相双绕组变压器省略绕组数,如果是三绕则前面还有个S双绕组强迫油循环风冷有载调压,设计序号为9,容量为120000KVA,高压侧额定电压为110KV的变压器;例如5： SCB9-2000/10SC----三相固体成型环氧浇注B-----低压箔式线圈9-----性能水平代号2000--额定容量10----额定高压电压例如6：SCB9-2000/0.4~0.23 Dyn11此为干式变压器的型号表示 S是代表三相； C代表环氧树脂浇注绝缘； B配电变压器； 2000是容量KVA ； 0.4-0.23KV低压侧额定线电压、额定相电压； Dyn11 接线方式表示的是一次侧三相三角形接线,低压侧星形接线,低压侧线电压为11点,即：低压侧线电压超前高压侧线电压30度;二、关于中频变压器和低频变压器型号说明如下：1中频变压器的命名方法晶体管收音机调幅中的中频变压器命名方法由三部分组成:第一部分:主称,用几个字母组合表示名称、特征、用途;第二部分:外形尺寸, 用数字表示;第三部分:序号,用数字表示;"1"表示第一中放电用中频变压器,"2"表示第二中放电路用中频变压器;"3"表示和三中放电路用中频变压器,型号中的主称所用字母、外形尺寸所用数字的意义,如表1所示.表1所示中频变压器型号主称用字母与外形尺寸用数字的意义表例如:TTF一1一1表示调幅收音机用的磁性瓷心式中频变压器,第一个“1”表示外形尺寸为7x7x12,第二个“1”表示序号1是第一级中放用中频变压器;2低频变压器的型号命名方法低频变压器的型号命名法由三部分组成:第一部分:主称,用字母表示;第二部分:功率,用数字表示;第三部分:序号,用数字表示;表2是低频变压器型号主称所用字母的意义;例如:DB一20一3表示： DB表示主称电源变压器,“20”表示功率2OW,“3”表示序号3,即表示20W的电源变压器;。

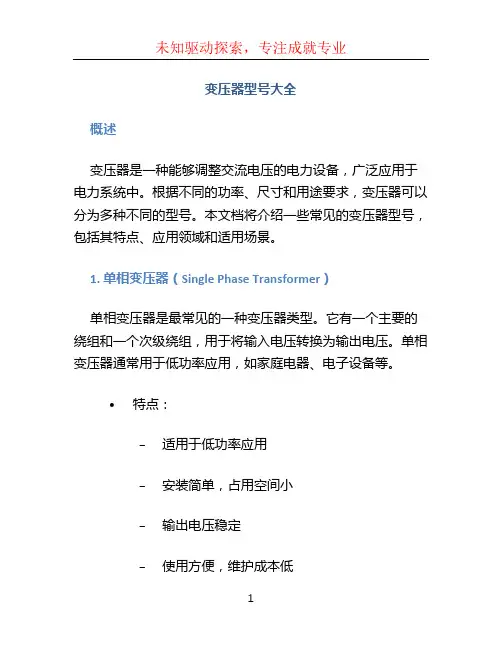

变压器型号大全概述变压器是一种能够调整交流电压的电力设备，广泛应用于电力系统中。

根据不同的功率、尺寸和用途要求，变压器可以分为多种不同的型号。

本文档将介绍一些常见的变压器型号，包括其特点、应用领域和适用场景。

1. 单相变压器（Single Phase Transformer）单相变压器是最常见的一种变压器类型。

它有一个主要的绕组和一个次级绕组，用于将输入电压转换为输出电压。

单相变压器通常用于低功率应用，如家庭电器、电子设备等。

•特点：–适用于低功率应用–安装简单，占用空间小–输出电压稳定–使用方便，维护成本低•应用领域：–家庭电器–电子设备–小型办公设备2. 三相变压器（Three Phase Transformer）三相变压器是用于将三相交流电转换为不同电压等级的变压器。

它包括三相绕组和一个主绕组，通常用于大型电力系统和工业应用。

•特点：–适用于大功率应用–高效能，能够承受大电流–带有冷却系统，能够长时间运行–输出电压稳定•应用领域：–电力系统–工业设备–高耗能设备3. 自耦变压器（Autotransformer）自耦变压器是一种具有单一绕组的变压器，该绕组在输入和输出之间通过共享部分电绕实现电压变换。

自耦变压器通常用于低功率应用，如电子设备和通信设备。

•特点：–较小尺寸–较高效率–适用于低功率应用–简化电路布线•应用领域：–电子设备–通信设备–小型电力系统4. 隔离变压器（Isolation Transformer）隔离变压器是一种能够完全隔离输入和输出电路的变压器类型。

它可以有效地消除输入电路和输出电路之间的地线干扰，并提供额外的安全性。

隔离变压器常用于医疗设备、计算机设备等对电源质量要求较高的场合。

•特点：–完全隔离输入和输出电路–提供额外的安全性–高效率，稳定输出电压–抑制地线干扰•应用领域：–医疗设备–计算机设备–高精密测试设备5. 可调变压器（Variable Transformer）可调变压器，也称为调压器，是一种能够连续调整输出电压的变压器。

电力变压器型号定义变压器型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料符号，以及变压器容量、额定电压、绕组连接方式组成。

请咨询以下电力变压器型号代号含义是什么？DSJLZSCSGJMBYDBK(C)DDGD-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C)-操纵变压器〔C为C型铁芯结构DDG-单相干式低压大电流变压器请讲明电力变压器型号含义例如：scr9-500/10，s11-m-100/10S--三相C--浇注成型〔干式变压器〕9〔11〕--设计序号500〔100〕--容量〔KVA〕10--额定电压〔KV〕m--密闭r没查着讲明举例：SG9-20/0.8220/480SG -指三相干式变压器；9 -指设计序号；20 -指额定容量〔单位kVA〕；0.8-指电压等级〔0.8表示电压低于800V〕；220-指额定输进电压〔单位V〕；480-指额定输出电压〔单位V〕。

干式变压器；例如，〔ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ〕: Ｓ的意思表示此变压器为三相变压器，要是Ｓ换成Ｄ那么表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，要是是Ｒ那么表示为缠绕式绕组，要是是Ｌ那么表示为铝绕组，要是是Ｚ那么表示为有载调压〔铜不标〕。

１０的意示是设计序号，也喊技术序号。

１０００ＫＶＡ那么表示此台变压器的额定容量〔１０００千伏安〕。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序及涵义。

〔１〕绕组藕合方式，涵义分：独立〔不标〕；自藕〔Ｏ表示〕。

〔２〕相数，涵义分：单相〔Ｄ〕；三相〔Ｓ〕。

〔３〕绕组外尽缘介质，涵义分；变压器油〔不标〕；空气〔Ｇ〕：气体〔Ｑ〕；成型固体浇注式〔Ｃ〕：包绕式〔ＣＲ〕：难燃液体〔Ｒ〕。

〔４〕冷却装置种类，涵义分；自然循环冷却装置〔不标〕：风冷却器〔Ｆ〕：水冷却器〔Ｓ〕。

THANKS
感谢观看
例如，型号为S9-500/10的变压器，其中S代表三相、9代表设计序号、500代表 额定容量为500kVA、10代表高压侧额定电压为10kV。
变压器型号中各部分的含义
字母部分
如上所述，不同的字母代表不同的变 压器特性，如相数、冷却方式、绕组 数和铁芯材料。
数字部分
数字通常表示变压器的额定容量和额 定电压。例如，在型号为S9-500/10 的变压器中，500表示额定容量为 500kVA，10表示高压侧额定电压为 10kV。
优先选择符合国家能效标准的节能型变压器 。
使用变压器时的注意事项
正确接线
确保变压器正确接线， 防止出现短路或断路。
避免过载
避免变压器过载运行， 以免造成设备损坏或火
灾事故。
定期检查
定期检查变压器的运行 状况，发现异常及时处
理。
安全距离
保持变压器与其他设备 和人员之间的安全距离
。
变压器的维护与保养
变压器的主要参数
01
02
03
额定电压
变压器在正常工作条件下 能够长期承受的最大电压 。
额定电流
变压器在额定电压下能够 长期通过的最大电流。
额定容量
变压器的额定容量是指在 额定电压和额定电流下能 够传输的最大视在功率。
02
变压器型号解读
变压器型号的命名规则
变压器型号由字母和数字组成，字母代表变压器的相数、冷却方式、绕组数和铁 芯材料，数字则表示变压器的额定容量和额定电压。
变压器的一次绕组和二次绕组可以有不同的匝数，从而实现电压的升高或降低。
变压器种类
油浸式变压器
组合式变压器
变压器的线圈和铁芯被浸在变压器油 中，以实现绝缘和冷却。这种变压器 常用于高压输电线路的终端站。
